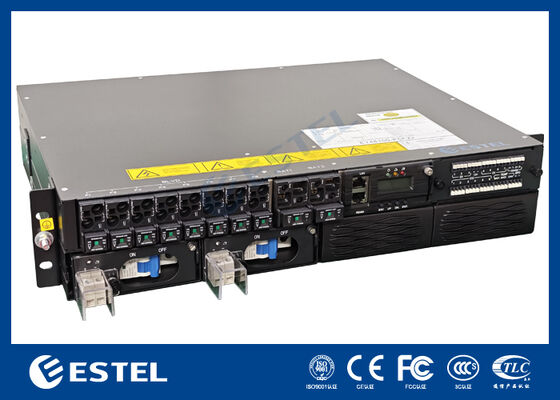

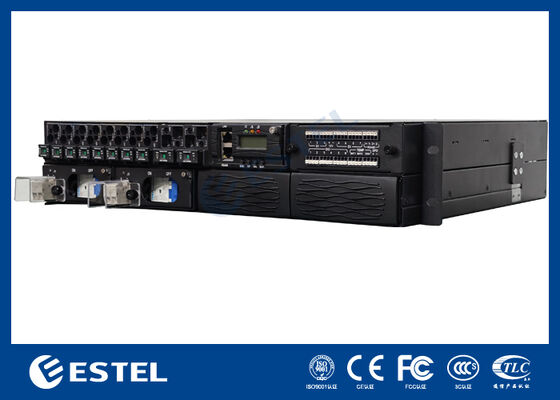

ET48100P5E22 টেলিকম নেটওয়ার্কগুলির জন্য র্যাক মাউন্ট করা ডিসি পাওয়ার ডিস্ট্রিবিউশন সিস্টেম 8 ফিডার আউটপুট 2 ব্যাটারি ইনপুট এবং ইন্টিগ্রেটেড মনিটরিং সহ
পণ্যের বিবরণ
র্যাক-মাউন্টড টেলিকম পাওয়ার সিস্টেম
,মনিটরিং সহ ডিসি পাওয়ার বিতরণ
,টেলিকম পাওয়ার সিস্টেম 8 আউটপুট
ET48100P5E22 র্যাক মাউন্টেড ডিসি পাওয়ার ডিস্ট্রিবিউশন সিস্টেম টেলিকম নেটওয়ার্কের জন্য 8 ফিডার আউটপুট 2 ব্যাটারি ইনপুট এবং ইন্টিগ্রেটেড মনিটরিং
ডিসি পাওয়ার ডিস্ট্রিবিউশন সিস্টেমের পণ্যের বিবরণ

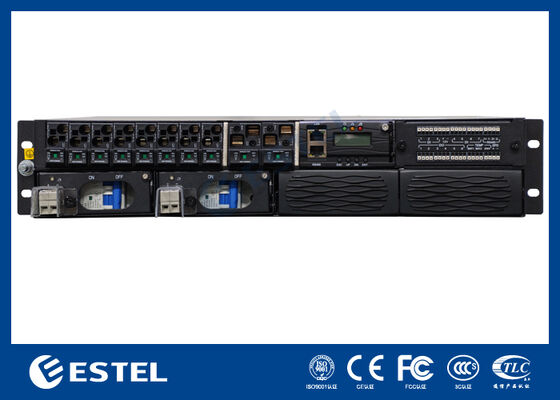

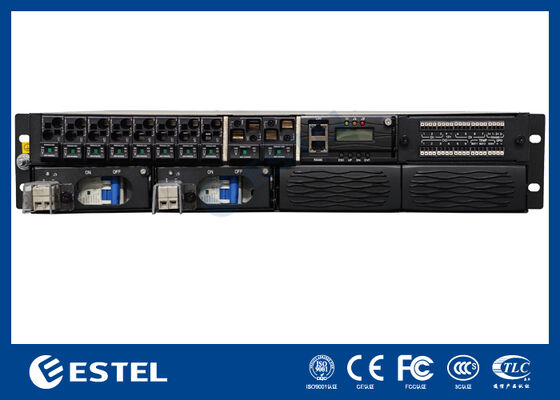

ET48100-P5E22 হল একটি র্যাক-মাউন্টেড ডিসি পাওয়ার ডিস্ট্রিবিউশন সিস্টেম যা টেলিকম ক্যাবিনেট, যোগাযোগ সাইট এবং নেটওয়ার্ক সরঞ্জাম কক্ষগুলির জন্য ডিজাইন করা হয়েছে যার জন্য কেন্দ্রীভূত ডিসি বিতরণ, ব্যাটারি অ্যাক্সেস এবং দূরবর্তী পর্যবেক্ষণ প্রয়োজন। পণ্যের চিত্রের উপর ভিত্তি করে, সিস্টেমটিতে একটি কমপ্যাক্ট অনুভূমিক চ্যাসিস, সামনের-অ্যাক্সেস তারের বিন্যাস এবং সমন্বিত নিয়ামক রয়েছে, যা এটিকে ক্যাবিনেট ইনস্টলেশনের জন্য উপযুক্ত করে তোলে যেখানে স্থান দক্ষতা এবং পরিষেবার সুবিধা গুরুত্বপূর্ণ। সামনের প্যানেল পরিষ্কারভাবে ফিডার আউটপুট এলাকা, ব্যাটারি ইনপুট এলাকা, নিয়ন্ত্রণ এবং যোগাযোগ এলাকা, এবং অ্যালার্ম/সংকেত টার্মিনাল এলাকায় বিভক্ত, সহজ ইনস্টলেশন, সার্কিট সনাক্তকরণ এবং রক্ষণাবেক্ষণের অনুমতি দেয়।
ডিসি পাওয়ার ডিস্ট্রিবিউশন সিস্টেমের মূল বৈশিষ্ট্য
• শীর্ষ লেবেলে চিহ্নিত মডেল: ET48100-P5E22
• টেলিকম ক্যাবিনেট ইন্টিগ্রেশনের জন্য র্যাক-মাউন্ট করা কমপ্যাক্ট চ্যাসিস
• 8টি ডিসি ফিডার অবস্থানগুলি F1 থেকে F8 পর্যন্ত চিহ্নিত৷
• 2টি ব্যাটারি ইনপুট পোর্ট BAT1 এবং BAT2 হিসাবে চিহ্নিত৷
• 1 BLVD অবস্থান সামনের বিতরণ এলাকায় চিহ্নিত
• এলসিডি ডিসপ্লে, স্ট্যাটাস এলইডি এবং অপারেশন কী সহ ইন্টিগ্রেটেড কন্ট্রোলার
• 1 LAN পোর্ট এবং 1 RS485 পোর্ট সহ অন্তর্নির্মিত যোগাযোগ পোর্ট
• DI, DO, তাপমাত্রা, ব্যাটারি এবং পরিবেশ সংযোগের জন্য পৃথক সংকেত টার্মিনাল ব্লক
• সরলীকৃত ওয়্যারিং, পরিদর্শন এবং রক্ষণাবেক্ষণের জন্য ফ্রন্ট-অ্যাক্সেস ডিজাইন
ডিসি পাওয়ার ডিস্ট্রিবিউশন সিস্টেমের প্রযুক্তিগত বৈশিষ্ট্য
|
আইটেম |
স্পেসিফিকেশন |
|
মডেল |
ET48100-P5E22 |
|
পণ্যের ধরন |
র্যাক-মাউন্টেড ডিসি পাওয়ার ডিস্ট্রিবিউশন সিস্টেম |
|
ইনস্টলেশনের ধরন |
অনুভূমিক রাক / ক্যাবিনেট ইনস্টলেশন |
|
ঘেরের কাঠামো |
সামনে-অ্যাক্সেস বিন্যাস সহ নিম্ন-প্রোফাইল ধাতব চ্যাসিস |
|
ফিডার আউটপুট পরিমাণ |
8টি ফিডার উপায়, F1–F8 লেবেলযুক্ত |
|
ব্যাটারি ইনপুট পরিমাণ |
2টি ব্যাটারি ইনপুট, লেবেলযুক্ত BAT1 এবং BAT2 |
|
সংযোগ বিচ্ছিন্ন লেবেল লোড করুন |
1 অবস্থান চিহ্নিত BLVD |
|
কন্ট্রোলার ডিসপ্লে |
সামনের প্যানেলে ইন্টিগ্রেটেড এলসিডি স্ক্রিন |
|
কন্ট্রোলার কী |
4 কী: ESC, UP, DN, ENT |
|
কন্ট্রোলার স্থিতি LEDs |
ডিসপ্লের উপরে 4টি সামনের সূচক দৃশ্যমান |
|
নেটওয়ার্ক পোর্ট |
1 × LAN পোর্ট |
|
সিরিয়াল কমিউনিকেশন পোর্ট |
1 × RS485 পোর্ট |
|
ডিজিটাল ইনপুট টার্মিনাল |
DI 1-7 লেবেলযুক্ত 7 DI টার্মিনাল |
|
ডিজিটাল আউটপুট টার্মিনাল |
6টি DO টার্মিনাল, DO 1-6 লেবেলযুক্ত |
|
অক্জিলিয়ারী সিগন্যাল মার্কিং |
টার্মিনাল চিহ্নের মধ্যে রয়েছে 12V, TEMP, BAT1, BAT2, ENV, SPD |
|
অতিরিক্ত RS485 সংকেত টার্মিনাল |
সংকেত টার্মিনাল ব্লকে RS485+ / RS485- চিহ্নিত |
|
ফ্রন্ট ডিস্ট্রিবিউশন লেআউট |
ফিডার, ব্যাটারি, কন্ট্রোলার এবং টার্মিনাল বিভাগগুলি একটি সামনের প্যানেলে একত্রিত |
|
যান্ত্রিক অ্যাক্সেস |
ফ্রন্ট-সাইড অপারেশন এবং সার্ভিসিং |
|
মাউন্ট বন্ধনী |
চ্যাসিসের উভয় পাশে র্যাক কান দেওয়া হয়েছে |
|
আবেদন |
টেলিকম ক্যাবিনেট, যোগাযোগ কক্ষ, ট্রান্সমিশন সাইট, ডিসি ব্যাকআপ এবং বিতরণ ব্যবস্থা |
ডিসি পাওয়ার ডিস্ট্রিবিউশন সিস্টেমের অপারেটিং নির্দেশিকা
-
সাইড মাউন্টিং বন্ধনী ব্যবহার করে একটি স্ট্যান্ডার্ড র্যাক বা ক্যাবিনেটে ET48100-P5E22 ইনস্টল করুন।
-
প্রকল্পের নকশা অনুযায়ী F1 থেকে F8 লেবেলযুক্ত ফ্রন্ট ডিস্ট্রিবিউশন বিভাগের মাধ্যমে ফিডার সার্কিটগুলিকে সংযুক্ত করুন।
-
BAT1 এবং BAT2 অবস্থানের মাধ্যমে ব্যাটারি স্ট্রিংগুলিকে সংযুক্ত করুন এবং কমিশন করার আগে সঠিক পোলারিটি যাচাই করুন।
-
স্থিতি তত্ত্বাবধান এবং অ্যালার্ম রিপোর্টিংয়ের জন্য একটি মনিটরিং প্ল্যাটফর্মের সাথে সিস্টেমটিকে সংযুক্ত করতে LAN বা RS485 ইন্টারফেস ব্যবহার করুন।
-
DI, DO, TEMP, BAT এবং ENV-এর জন্য চিহ্ন অনুসারে টার্মিনাল ব্লকের মাধ্যমে বাহ্যিক সংকেত ওয়্যার করুন।
-
