48V ডিসি 325W/K এনক্লোজার হিট এক্সচেঞ্জার RS485 MODBUS RTU কমিউনিকেশন সহ

48VDC 325W/K এনক্লোজার হিট এক্সচেঞ্জার RS485 কমিউনিকেশন MODBUS RTU প্রোটোকল

হিট এক্সচেঞ্জার

এই HCZA-325-000-250 হিট এক্সচেঞ্জারটি বিভিন্ন আবদ্ধ স্থানের জন্য ডিজাইন করা হয়েছে, যা ইলেকট্রনিক সরঞ্জামের জন্য দক্ষ তাপ অপচয় নিশ্চিত করে।

প্রধান বৈশিষ্ট্য

• প্যাসিভ কুলিং ডিজাইন: একটি কাউন্টারফ্লো হিট এক্সচেঞ্জার কোর ব্যবহার করে যেখানে পরিবেষ্টিত বাতাস অ্যালুমিনিয়াম প্লেটের একপাশ দিয়ে এবং দূষিত বাতাস অন্য পাশ দিয়ে যায়। এই ডিজাইনটি দূষিত বাতাস থেকে পরিবেষ্টিত বাতাসে তাপ স্থানান্তর করতে দেয়, একই সাথে বায়ুপ্রবাহকে আলাদা রাখে, যা ক্রস-কনটামিনেশন নিশ্চিত করে না।

• উচ্চ দক্ষতা: হিট এক্সচেঞ্জারটি বায়ুচাপের হ্রাসকে কমিয়ে ডিজাইন করা হয়েছে, যা একই আকারের ফ্যানের সাথে আরও দক্ষ কুলিংয়ের অনুমতি দেয়।

• স্থায়িত্ব: 10 বছর পর্যন্ত দীর্ঘ পরিষেবা জীবন নিশ্চিত করে শক্তিশালী উপকরণ এবং প্রক্রিয়া দিয়ে তৈরি।

• শক্তি সঞ্চয়: নিষ্কাশন তাপ পুনরুদ্ধার করে এবং অতিরিক্ত কুলিং সিস্টেমের প্রয়োজনীয়তা হ্রাস করে 85% পর্যন্ত শক্তি সঞ্চয় করে।

• সম্মতি: নিরাপত্তা এবং পরিবেশগত দায়িত্ব নিশ্চিত করে RoHS, CE, এবং ISO সার্টিফিকেশন সহ আন্তর্জাতিক মান পূরণ করে।

অ্যাপ্লিকেশন

HCZA-325-000-250 হিট এক্সচেঞ্জার বিভিন্ন অ্যাপ্লিকেশনের জন্য আদর্শ, যার মধ্যে রয়েছে:

• টেলিকমিউনিকেশন শেল্টার: টেলিকম ক্যাবিনেট এবং শেল্টার ঠান্ডা করার জন্য আদর্শ, বিশেষ করে বাইরের পরিবেশে যেখানে ঐতিহ্যবাহী এয়ার কন্ডিশনার সম্ভব নাও হতে পারে।

• শিল্প এনক্লোজার: আবদ্ধ স্থানে দক্ষ তাপ অপচয় প্রয়োজন এমন বিভিন্ন শিল্প অ্যাপ্লিকেশনের জন্য উপযুক্ত।

• শক্তি সঞ্চয় সিস্টেম: শক্তি সঞ্চয় সমাধানে ব্যাটারি এবং অন্যান্য উপাদানগুলির জন্য সর্বোত্তম তাপমাত্রা বজায় রাখতে কার্যকর।

• ডেটা সেন্টার: ডেটা সেন্টারে তাপ অপচয় ব্যবস্থাপনায় সাহায্য করে, যা শক্তি দক্ষতা এবং সরঞ্জামের নির্ভরযোগ্যতায় অবদান রাখে।

স্পেসিফিকেশন

• কুলিং ক্যাপাসিটি: নির্দিষ্ট মডেলের উপর নির্ভর করে 35W/K থেকে 90W/K পর্যন্ত।

• অপারেটিং তাপমাত্রা পরিসীমা: -40°C থেকে +70°C পর্যন্ত, যা বিস্তৃত পরিবেশগত অবস্থার জন্য উপযুক্ত করে তোলে।

• এয়ারফ্লো: অভ্যন্তরীণ বায়ু প্রবাহের হার মডেলের উপর নির্ভর করে 200 m³/h থেকে 550 m³/h পর্যন্ত পরিবর্তিত হয়।

• পাওয়ার সাপ্লাই: বিভিন্ন ইনস্টলেশন প্রয়োজনীয়তা মেটাতে DC (48V) এবং AC (220V-240V) উভয় সংস্করণেই উপলব্ধ।

• নয়েজ লেভেল: 3 মিটার দূরত্বে 45 dB(A) থেকে 54 dB(A) পর্যন্ত, যা শান্ত অপারেশন নিশ্চিত করে।

• সুরক্ষা রেটিং: IP55, যা ধুলো এবং জল প্রবেশ থেকে সুরক্ষা প্রদান করে।

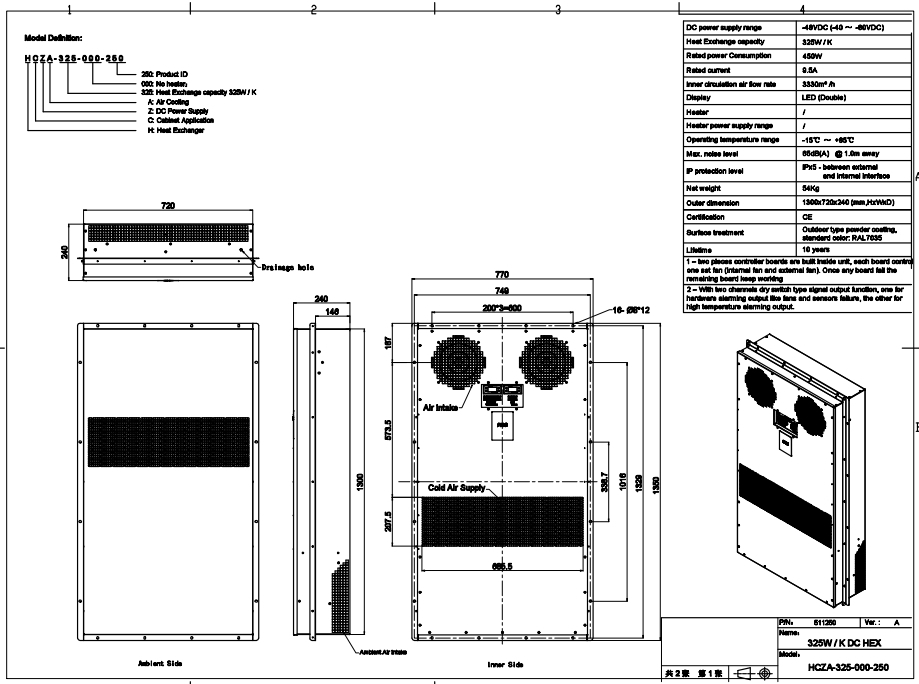

মাউন্টিং ইন্টারফেসের বিবরণ

• মডেল সংজ্ঞা:
  HCZA-325-000-250

• ডিসি পাওয়ার সাপ্লাই রেঞ্জ:
  -49VDC (-40V থেকে -60VDC)

• হিট এক্সচেঞ্জ ক্যাপাসিটি:
  328W/K

• রেটেড পাওয়ার খরচ:
  450W

• রেটেড কারেন্ট:
  33A (এয়ার ফ্লো)

• অভ্যন্তরীণ সঞ্চালন বায়ু প্রবাহের হার:
  3330m³/h

• ডিসপ্লে:
  LED (ডাবল)

• হিটার:
  হিটার পাওয়ার সাপ্লাই: নির্দিষ্ট অপারেটিং শর্ত সহ LED হিটার।

• অপারেটিং তাপমাত্রা পরিসীমা:
  -15°C থেকে +65°C

• নয়েজ লেভেল:
  1 মিটার দূরে ≤68dB(A)

• IP সুরক্ষা স্তর:
  IP-5 (বাহ্যিক এবং অভ্যন্তরীণ ইন্টারফেসের মধ্যে)

• নেট ওজন:
  54 কেজি

• বাইরের মাত্রা:
  1300mm x 740mm x 240mm (উ x প্র x দ)

• সার্টিফিকেশন:
  CE

• জীবনকাল:
  10 বছর

• নোট:
  অতিরিক্ত কোটিং যোগ করার পরামর্শ দেওয়া হয় না।

• ইনস্টলেশন প্রকার:
  গ্রাহকের দ্বারা বহিরাগত বায়ু প্রবেশপথ প্রয়োজন।

• ক্যাবিনেট দরজার কাটআউটের আকার:
  770mm x 2000mm।

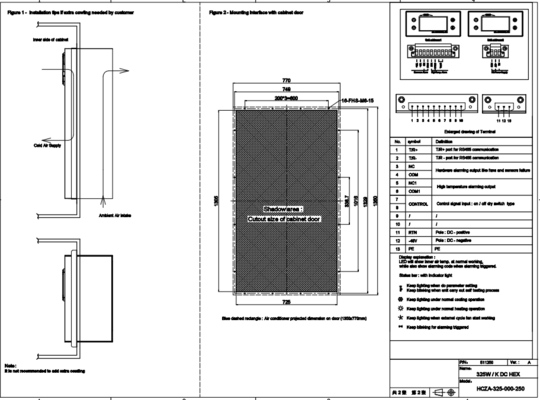

• ক্যাবিনেট দরজার সাথে মাউন্টিং ইন্টারফেস:
  দরজা-পাশের কাটআউটের জন্য ইনস্টলেশন মাত্রা প্রদান করা হয়েছে। মাত্রাগুলি সঠিক বায়ু সঞ্চালন এবং কুলিং সিস্টেমের ফিটমেন্ট নিশ্চিত করে।

• টার্মিনাল সংযোগ:

  • T/R পোর্ট: RS485 যোগাযোগের জন্য।

  • NC1: কোনো সংযোগ নেই।

  • COM1: অভ্যন্তরীণ সংযোগের জন্য যোগাযোগ পোর্ট।

  • COM2: ডেটা ব্যবস্থাপনার জন্য যোগাযোগ পোর্ট।

• ইউনিট কন্ট্রোল বৈশিষ্ট্য:
  দক্ষ অপারেশন নিশ্চিত করতে ফ্যান এবং হিটারের মতো বিভিন্ন অভ্যন্তরীণ উপাদানগুলির জন্য অন/অফ সুইচ নিয়ন্ত্রণ করুন।
