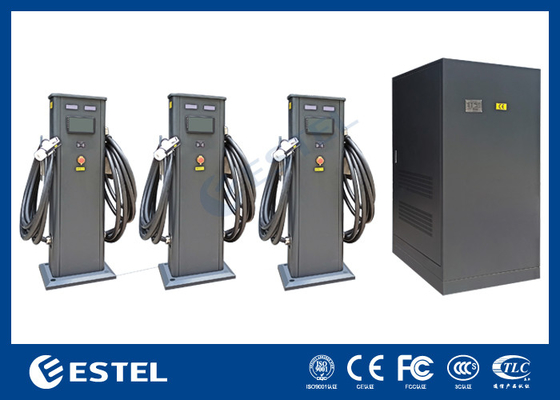

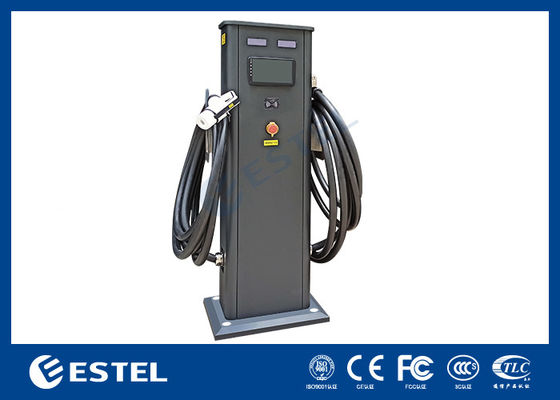

বহিরঙ্গন বৈদ্যুতিক যানবাহন এসি ইভি চার্জিং স্টেশন 3 ফেজ 22kw ইভি চার্জার 5M ক্যাবল সহ
পণ্যের বিবরণ
5M ক্যাবল এসি ইভি চার্জিং স্টেশন
,আউটডোর 3 ফেজ 22kw ইভি চার্জার
,এফসিসি ৩ ফেজ ২২ কিলোওয়াট ইভি চার্জার
বহিরঙ্গন বৈদ্যুতিক যানবাহন এসি ইভি চার্জিং স্টেশন বৈদ্যুতিক গাড়ির জন্য 44 কেডব্লিউ চার্জার 5 এম তারের সাথে
1প্রযুক্তিগত পরামিতি
এসি চার্জারটি SAE J1772, IEC 62196, GB/T20234 এর সাথে সামঞ্জস্যপূর্ণ।
কেন্দ্রীয় ব্যবস্থাপনা সিস্টেমের (সিএমএস) সাথে যোগাযোগ প্রোটোকলটি এআরএম আর্কিটেকচার এবং লিনাক্স / অ্যান্ড্রয়েড প্ল্যাটফর্মের উপর ভিত্তি করে ওসিপিপি 1.6 এর সাথে সামঞ্জস্যপূর্ণ।
2স্পেসিফিকেশন
| পয়েন্ট | স্পেসিফিকেশন | E3P-22K-A2-16A-EU01 |
| ইনপুট | ইনপুট ভোল্টেজ |
৩ ফেজ ৪০০ ভোল্ট 32A 50/60Hz |
| আউটপুট | আউটপুট ভোল্টেজ | ৩ ফেজ ৪০০ ভোল্ট |
| আউটপুট পাওয়ার | ১১ কিলোওয়াট*২ | |
| আউটপুট বর্তমান | ১৬এ*২ | |
| প্রোফাইল | চার্জিং বন্দুক | ১টি বন্দুক (সিসিএস২) + ১টি সকেট |
| ইনস্টলেশন পদ্ধতি | দেয়াল-মাউন্ট টাইপ বা স্ট্যান্ড টাইপ | |
| তারের দৈর্ঘ্য | ৫ মিটার | |
| অপারেটিং তাপমাত্রা | -৩০ ডিগ্রি সেলসিয়াস ~ +৫০ ডিগ্রি সেলসিয়াস | |
| সংরক্ষণের তাপমাত্রা | -৪০ ডিগ্রি সেলসিয়াস ~ +৭০ ডিগ্রি সেলসিয়াস | |
| কাজের আর্দ্রতা | ৫% থেকে ৯৫% | |
| যোগাযোগ | ওয়াইফাই/4G | |
| সুরক্ষা স্তর | আইপি ৫৪ | |
| নিরাপত্তা মান | আইইসি ৬১৮৫১-১ঃ2017 | |
| ইন্টারফেস প্রোটোকল | ওসিপিপি ১।6 | |
| জরুরী স্টপ | হ্যাঁ। | |
| সিই সার্টিফিকেট | হ্যাঁ। | |
| নিরাপত্তা নকশা | ওভার/নিম্ন ভোল্টেজ সুরক্ষা, ওভারলোড সুরক্ষা, শর্ট সার্কিট সুরক্ষা, বর্তমান ফুটো সুরক্ষা, গ্রাউন্ডিং সুরক্ষা, ওভার টেম্প সুরক্ষা, বজ্রপাত সুরক্ষা,পতিত ও পতন সুরক্ষা |
3সার্ভিস পরিবেশ
- অপারেশন তাপমাত্রাঃ -২০০ সি...+৬০০ সি
- RH: ৫%... ৯৫%
- অবস্থানঃ <২০০০ মিটার
- ইনস্টলেশন পরিবেশঃ শক্তিশালী চৌম্বকীয় হস্তক্ষেপ ছাড়া কংক্রিট ভিত্তি। একটি অ্যারিং প্রস্তাবিত।
- পেরিফেরিয়াল স্পেসঃ >0.1m
4. মাত্রা চিত্র
5ইনস্টলেশনের অবস্থা
চার্জারটি একটি সমতল কংক্রিট ভিত্তিতে ইনস্টল করা উচিত, একটি তারের প্রবেশদ্বার সংরক্ষিত।
ফাউন্ডেশনটি মাটির কমপক্ষে ১৫০ মিমি উঁচু হতে হবে এবং উল্লম্ব ঢাল ৫% এর কম হতে হবে।
চার্জারের নীচে চারটি এম১৪ স্ক্রু দিয়ে ফাউন্ডেশনে লাগিয়ে রাখুন।
তাপ অপসারণ এবং অপারেশনের জন্য চার্জারের চারপাশে কমপক্ষে 100 সেমি দূরত্ব রাখুন
একটি আউনিং প্রস্তাবিত
বৈদ্যুতিক সংযোগ
বৈদ্যুতিক সরবরাহ সিস্টেম 230V একক ফেজ। চিহ্ন, এল, এন এবং পিই (গ্রাউন্ডিং) অনুযায়ী অভ্যন্তরীণ টার্মিনালের বাইরের ক্যাবল সংযোগ করুন।
6.সাধারণ সমস্যা সমাধান
| শুটিংয়ের সমস্যা, না। | ফল্ট ফেনোমেন | সমাধান |
| 1. | নির্দেশক আলো উজ্জ্বল নয় |
I. পাওয়ার সাপ্লাই ক্যাবলিং চেক করুন. II. কন্ট্রোল বোর্ড J12 এর 3-পোল সংযোগকারী পরীক্ষা করার জন্য দরজা খুলুন। III. মাল্টিমিটার দিয়ে নিয়ন্ত্রণ বোর্ডের 2A ফিউজ পরীক্ষা করুন। |
| 2. | চার্জ করা যাচ্ছে না |
I. জরুরী স্টপ বোতামটি পরীক্ষা করুন। যদি এটি চাপানো হয়, তবে এটি তীরের দিকে ছেড়ে দিন। II. লাল সূচক আলো পরীক্ষা করুন। যদি এটি স্থির আলোতে থাকে তবে এর অর্থ চার্জিং পয়েন্টটি ত্রুটিযুক্ত। তারপরে প্রথমে সার্কিট ব্রেকারটি খুলুন এবং সংশ্লিষ্ট ত্রুটিটি নির্মূল করুন।ত্রুটি দূর করার পর, সার্কিট ব্রেকার বন্ধ করুন এবং চার্জিং পয়েন্ট পুনরায় চালু করার জন্য 1 মিনিট অপেক্ষা করুন। |
| 3. | আরএফআইডি কার্ড পড়তে ব্যর্থ (যদি থাকে) | সামনে দরজা খুলুন এবং কার্ড রিডারের 4-পোল সিগন্যাল টার্মিনালটি ভাল যোগাযোগ আছে কিনা তা পরীক্ষা করুন। |
| 4. | বিদ্যুৎ মিটার যোগাযোগ ত্রুটি (যদি থাকে) | পিছনের দরজা খুলুন এবং মিটারের RS485 সংযোগকারীটি ভালভাবে সংযুক্ত কিনা তা পরীক্ষা করুন। |
| 5. | উপরের নদীতে বিদ্যুৎ সরবরাহের ঘন ঘন ত্রুটি |
I. নদীর উপরের সার্কিট ব্রেকারটি ভাল অবস্থায় আছে কিনা তা পরীক্ষা করুন। II. যদি নামমাত্র বর্তমান খুব ছোট হয় তবে উচ্চতর নামমাত্র বর্তমানের জন্য উপরের সার্কিট ব্রেকারটি প্রতিস্থাপন করুন। |
|
সতর্কতাঃ বৈদ্যুতিক রক্ষণাবেক্ষণের আগে চার্জিং সংযোগটি সরিয়ে ফেলুন! বৈদ্যুতিক রক্ষণাবেক্ষণের আগে চার্জার ক্যাবিনেটের সার্কিট ব্রেকার এবং নদীর উপরের সার্কিট ব্রেকার কেটে ফেলতে ভুলবেন না! |
||
7. উষ্ণতা অ্যালার্ম
| না, না। | শব্দ | অর্থ |
| 1 | একটি সংক্ষিপ্ত বিপ | চার্জিং প্রক্রিয়া শেষ |
| 2 | দু'টি সংক্ষিপ্ত বিপ * | কন্টাক্টর রিলিজ ত্রুটি |
| 3 | তিনটা ছোট পিপ * | সুরক্ষা গ্রাউন্ডিং চার্জিং পয়েন্ট এবং EV এর মধ্যে সংযোগ বিচ্ছিন্ন করে |
| 4 | একটি দীর্ঘ এবং একটি সংক্ষিপ্ত বিপ * | সিপি এবং পিই শর্ট সার্কিট |
| 5 | একটি দীর্ঘ এবং দুটি সংক্ষিপ্ত বিপ* | পাওয়ার লাইন ডিসি অবশিষ্ট বর্তমান এলার্ম |
| 6 | একটি দীর্ঘ এবং তিনটি সংক্ষিপ্ত বিপ | ইভি কর্তৃক চার্জিং তদন্ত বন্ধ |
| 7 | ধ্রুবক বিপ | জরুরী বোতাম টিপুন |
|
মন্তব্য: * ব্যবহারকারী অবিলম্বে চার্জিং প্রক্রিয়া বন্ধ করুন এবং জরুরী সেবা জিজ্ঞাসা করুন। |
||
8. ডিসি চার্জিং স্টেশন বিস্তারিত
9. প্রকল্পের কেস উপস্থাপনা
10প্যাকিং
-
