পাওয়ার ডিস্ট্রিবিউশনের জন্য অতিরিক্ত সুরক্ষা ডিভাইস (এসপিডি) 40kA অতিরিক্ত বর্তমান রিমোট অ্যালার্ম পোর্ট

পাওয়ার ডিস্ট্রিবিউশন 40kA সার্জ কারেন্ট রিমোট অ্যালার্ম পোর্টের জন্য সার্জ প্রোটেকশন ডিভাইস (SPD)

পণ্য বিবরণ

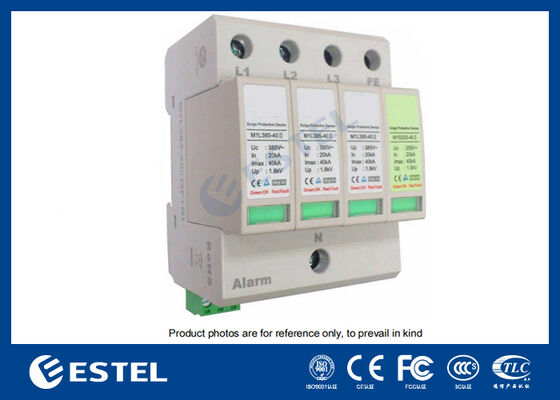

দM1L385-40 II সার্জ প্রোটেকশন ডিভাইস (SPD)একটি অত্যন্ত নির্ভরযোগ্য বৈদ্যুতিক সুরক্ষা ব্যবস্থা যা ওভারভোল্টেজ পরিস্থিতি এবং কম-ভোল্টেজ বিতরণকারী পাওয়ার সিস্টেমে শক্তি বৃদ্ধি থেকে সরঞ্জামগুলিকে রক্ষা করার জন্য ডিজাইন করা হয়েছে। এই ডিভাইসটি বিশেষভাবে এমন অ্যাপ্লিকেশনের জন্য তৈরি করা হয়েছে যেখানে অতিরিক্ত-কারেন্ট এবং অতিরিক্ত-তাপ সুরক্ষা উভয়ই অপরিহার্য, সংবেদনশীল বৈদ্যুতিক সিস্টেম এবং ইলেকট্রনিক ডিভাইসগুলির জন্য শক্তিশালী সুরক্ষা প্রদান করে।

M1L385-40 II মডেল মেনে চলেক্লাস সি সুরক্ষা মানএবং পর্যন্ত ঢেউ স্রোত সহ্য করতে সক্ষম40kA(8/20μs পরীক্ষা), এটিকে পাওয়ার ডিস্ট্রিবিউশন সিস্টেম এবং সরঞ্জামগুলিতে ব্যবহারের জন্য উপযুক্ত করে তোলে যা ক্ষণস্থায়ী বৃদ্ধির জন্য ঝুঁকিপূর্ণ। এটি একটি সঙ্গে সজ্জিত করা হয়দূরবর্তী অ্যালার্ম পোর্ট(কোন সক্রিয় যোগাযোগ নেই), ব্যবহারকারীদের রিয়েল-টাইম মনিটরিং ক্ষমতা এবং সম্ভাব্য ত্রুটি বা ব্যর্থতার জন্য সতর্কতা প্রদান করে, এইভাবে ক্রমাগত সিস্টেম অখণ্ডতা নিশ্চিত করে এবং ডাউনটাইম হ্রাস করে।

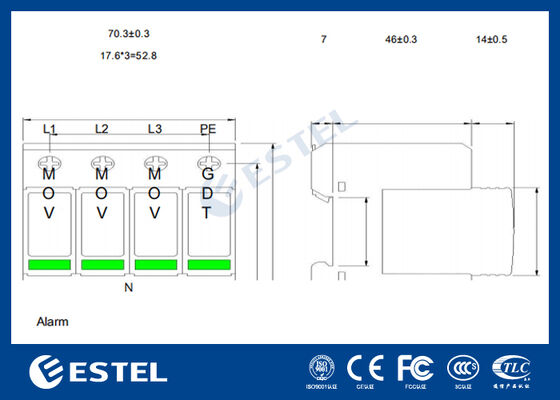

ডিভাইসটি সহজ ইনস্টলেশন এবং রক্ষণাবেক্ষণের জন্য একটি সমন্বিত বেস দিয়ে ডিজাইন করা হয়েছে, সাধারণত একটি উপর মাউন্ট করা হয়35 মিমি DIN রেল, যা সরঞ্জাম সুইচবোর্ডের জন্য একটি সাধারণ অভ্যাস। এই ইনস্টলেশন পদ্ধতিটি নিশ্চিত করে যে বৈদ্যুতিক সেটআপের সামগ্রিক দক্ষতার সাথে আপস না করেই সিস্টেমের মধ্যে SPD নিরাপদে স্থির করা যেতে পারে। ডিভাইসটিও সমর্থন করেনমনীয় তারেরথেকে মাপ1.5 মিমি² থেকে 25 মিমি²নমনীয় সংযোগের জন্য, এবং পর্যন্ত35 মিমি²অনমনীয় সংযোগের জন্য, বিভিন্ন ইনস্টলেশন প্রয়োজনীয়তা মিটমাট করে।

কী স্পেসিফিকেশন

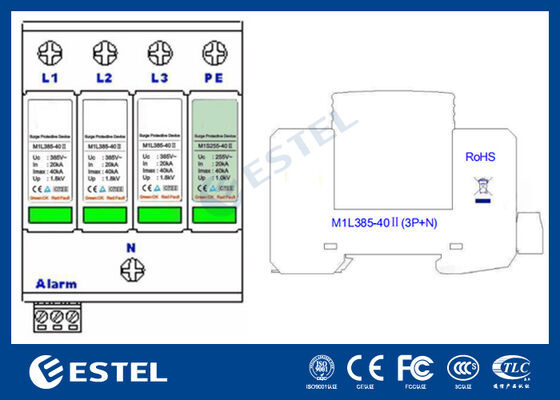

মডেল: M1L385-40 II (3P+N)

রেট ওয়ার্কিং ভোল্টেজ:

230V/400VAC (LN / N-PE)

রেট ফ্রিকোয়েন্সি: 48Hz থেকে 62Hz

সর্বোচ্চ অপারেটিং ভোল্টেজ:

385V (LN) / 255V (N-PE)

নামমাত্র স্রাব বর্তমান (ইন):

20kA (LN; N-PE)

সর্বোচ্চ স্রাব বর্তমান (Imax):

40kA (LN; N-PE)

ভোল্টেজ সুরক্ষা স্তর (উপরে):

1.8kV (LN) / 1.0kV (N-PE)

অস্থায়ী ওভারভোল্টেজ (TOV) বৈশিষ্ট্য:

5 সেকেন্ডের জন্য 385V (LN) / 400V এ 5s

ব্যর্থতার বৈশিষ্ট্যের জন্য 1200V (L-PE) / 200ms

শর্ট সার্কিট কারেন্ট:

25kArms

টার্মিনাল সংযোগের জন্য আকার:

1.5mm² থেকে 25mm² (নমনীয়) / 35mm² (অনমনীয়)

অ্যালার্ম পোর্টের জন্য সর্বাধিক স্রোত:

250V / 0.5A (AC) 0.1A (DC); 125V / 1A (AC) 0.5A (DC)

শেল ফায়ার-রিটার্ডেন্ট গ্রেড:

UL94 V-0

আইপি গ্রেড:

IP20

অ্যালার্ম মনিটরিং সিস্টেম

দM1L385-40 IISPD বৈশিষ্ট্য aদূরবর্তী অ্যালার্ম পোর্টযেটি ডিভাইসের কর্মক্ষম অবস্থা সম্পর্কিত রিয়েল-টাইম প্রতিক্রিয়া প্রদান করে। অ্যালার্ম সিস্টেমের মাধ্যমে সক্রিয় করা হয়সক্রিয় যোগাযোগ নেইএবং রক্ষণাবেক্ষণ বা প্রতিস্থাপনের প্রয়োজন হলে ব্যবহারকারীদের সতর্ক করে অপারেশনাল দক্ষতা বজায় রাখতে সাহায্য করে, নিশ্চিত করে যে সরঞ্জামের ডাউনটাইম কম করা হয়। দূরবর্তী অ্যালার্ম ফাংশনটি বৃহত্তর মনিটরিং সিস্টেমে একীভূত করা সহজ করে তোলে, গুরুত্বপূর্ণ অবকাঠামোর জন্য তত্ত্বাবধান উন্নত করে।

ইনস্টলেশন নির্দেশাবলী

ডিভাইস দ্বারা ইনস্টলেশনের জন্য ডিজাইন করা হয়েছেঅনুমোদিত পেশাদারদেরশুধুমাত্র এটি সাধারণত একটি উপর মাউন্ট করা হয়35 মিমি DIN রেলএকটি সরঞ্জাম সুইচবোর্ডের ভিতরে। SPD নিম্নলিখিত নির্দেশাবলী অনুযায়ী তারযুক্ত করা উচিত:

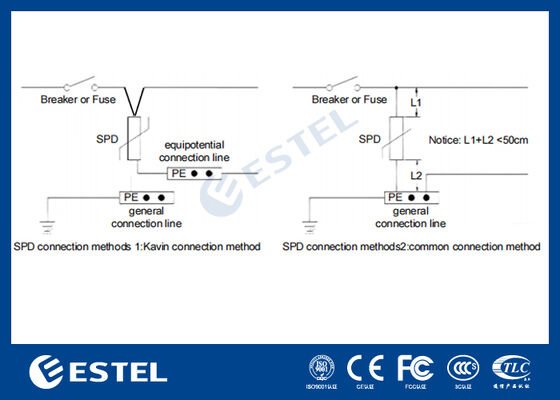

সংযোগ পদ্ধতি: একটি সাধারণ সমান্তরাল সংযোগ তারের জন্য ব্যবহার করা যেতে পারে, সর্বোচ্চ সহ16 মিমি²মাল্টি-স্ট্র্যান্ড তামার তার। সংযোগ সীসা মোট দৈর্ঘ্য অতিক্রম করা উচিত নয়0.5 মিটার.

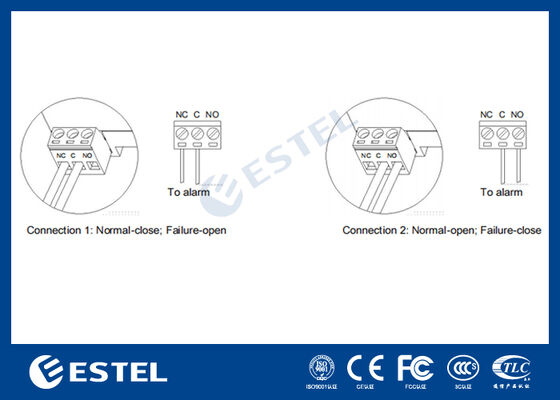

দঅ্যালার্ম সংযোগ টার্মিনালগ্রেপ্তারকারীর নীচে অবস্থিত। দূরবর্তী পর্যবেক্ষণের জন্য, ব্যবহারকারীদের তারের প্লাগগুলি আঁকতে হবে এবং তারের প্লাগের উপযুক্ত গর্তে অ্যালার্মের লিডগুলি ঢোকাতে হবে, তারপর প্লাগগুলিকে তাদের আসল অবস্থানে ঢোকাতে হবে এবং স্ক্রুগুলিকে শক্ত করতে হবে৷

প্রদত্ত নির্দেশাবলী অনুসরণ করে, ডিভাইসটিকে বৈদ্যুতিক সিস্টেমে একত্রিত করা যেতে পারে, পাওয়ার সার্জেসের বিরুদ্ধে শক্তিশালী সুরক্ষা প্রদান করে এবং অবিচ্ছিন্ন, নির্ভরযোগ্য অপারেশন নিশ্চিত করে।

M1L385-40 II সার্জ প্রোটেকশন ডিভাইসের সুবিধা:

উচ্চ ঢেউ বর্তমান ক্ষমতা: একটি সর্বোচ্চ স্রাব বর্তমান সঙ্গে40kA, এই SPD উল্লেখযোগ্য শক্তি বৃদ্ধি এবং ক্ষণস্থায়ী ভোল্টেজগুলি পরিচালনা করতে পারে, সংবেদনশীল সরঞ্জামগুলির জন্য চমৎকার সুরক্ষা প্রদান করে।

দূরবর্তী পর্যবেক্ষণ ক্ষমতা: অন্তর্নির্মিতদূরবর্তী অ্যালার্ম পোর্টসহজ পর্যবেক্ষণ এবং রক্ষণাবেক্ষণের জন্য অনুমতি দেয়, নিশ্চিত করে যে কোনো সমস্যা দ্রুত সমাধান করা যেতে পারে।

ব্যবহারকারী-বান্ধব ইনস্টলেশন: দDIN রেল মাউন্টিংসিস্টেম ইনস্টলেশন সহজ করে এবং বিদ্যমান বৈদ্যুতিক অবকাঠামোতে একীভূত করা সহজ করে তোলে।

প্রশস্ত ভোল্টেজ সুরক্ষা পরিসীমা: পর্যন্ত ভোল্টেজ সহ্য করতে সক্ষম385V(LN) এবং255V(N-PE), এটিকে পাওয়ার ডিস্ট্রিবিউশন সিস্টেমে বিভিন্ন ধরনের অ্যাপ্লিকেশনের জন্য উপযুক্ত করে তোলে।

টেকসই এবং নিরাপদ: দঅগ্নি-প্রতিরোধী শেল (UL94 V-0)এবংIP20 সুরক্ষাডিভাইসটি বিভিন্ন অপারেটিং পরিবেশে নিরাপদ এবং টেকসই থাকে তা নিশ্চিত করুন।

আবেদনের ক্ষেত্র:

পাওয়ার ডিস্ট্রিবিউশন সিস্টেম: সংবেদনশীল উপাদানের ক্ষতি করতে পারে এমন ক্ষণস্থায়ী ওভারভোল্টেজ অবস্থা থেকে পাওয়ার সিস্টেমকে রক্ষা করে।

টেলিযোগাযোগ যন্ত্রপাতি: প্রভাব পারফরম্যান্স থেকে বৃদ্ধি প্রতিরোধ করে টেলিকম গিয়ারের নিরাপত্তা নিশ্চিত করে৷

শিল্প বৈদ্যুতিক সিস্টেম: ডাউনটাইম বা ক্ষতির কারণ হতে পারে এমন বৈদ্যুতিক ত্রুটিগুলি থেকে শিল্প যন্ত্রপাতি এবং সরঞ্জামগুলিকে রক্ষা করে৷

পুনর্নবীকরণযোগ্য শক্তি সিস্টেম: সৌর, বায়ু, এবং অন্যান্য পুনর্নবীকরণযোগ্য শক্তি সিস্টেমগুলিকে বাহ্যিক কারণগুলির দ্বারা সৃষ্ট বৈদ্যুতিক ঢেউ থেকে রক্ষা করে৷

সারাংশ

দM1L385-40 II সার্জ প্রোটেকশন ডিভাইসওভারভোল্টেজ, পাওয়ার সার্জ এবং বৈদ্যুতিক ত্রুটির বিরুদ্ধে বৈদ্যুতিক সিস্টেম এবং সংবেদনশীল সরঞ্জামগুলির জন্য অত্যন্ত কার্যকর সুরক্ষা প্রদান করে। এর উচ্চ ঢেউ বর্তমান ক্ষমতা, দূরবর্তী পর্যবেক্ষণ বৈশিষ্ট্য, এবং মাধ্যমে সহজ ইনস্টলেশনDIN রেল মাউন্টিং, এটি শিল্প, টেলিযোগাযোগ এবং বিদ্যুৎ বিতরণ অ্যাপ্লিকেশনের জন্য একটি নির্ভরযোগ্য পছন্দ।
