ET48300 টেলিকম গ্রেড সোলার প্রোগ্রামেবল হাইব্রিড রেকটিফায়ার পাওয়ার সাথে AI DI DO
পণ্যের বিবরণ
টেলিকম সোলার হাইব্রিড রেকটিফায়ার
,প্রোগ্রামযোগ্য টেলিকম পাওয়ার সিস্টেম
,এআই ডিআই ডিও পাওয়ার সাপ্লাই

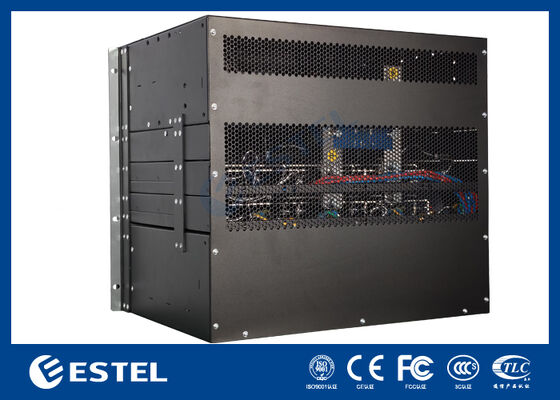

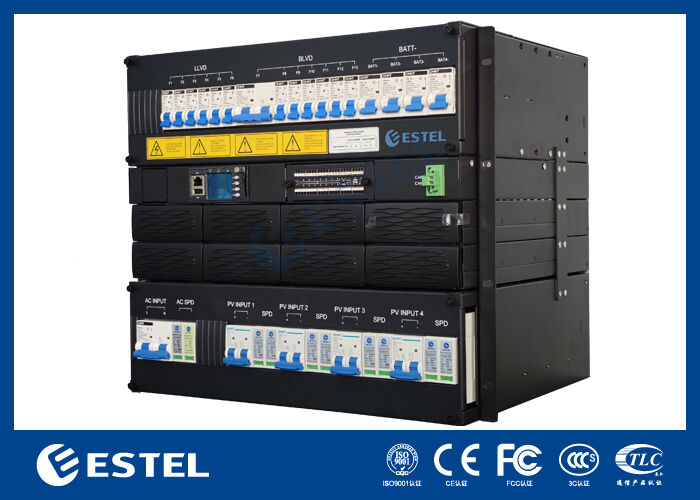

ET48300 টেলিকম গ্রেড সোলার হাইব্রিড রেকটিফায়ার পাওয়ার ডিস্ট্রিবিউশন ইউনিট AI DI DO এর সাথে
পণ্য ওভারভিউএর ET48300 হাইব্রিড রেকটিফায়ার পাওয়ার ডিস্ট্রিবিউশন ইউনিট
ET48300 হাইব্রিড রেকটিফায়ার পাওয়ার ডিস্ট্রিবিউশন ইউনিট হল ESTEL দ্বারা উত্পাদিত হাইব্রিড পাওয়ার সিস্টেমের জন্য একটি 19-ইঞ্চি সাব-র্যাক, ফাইবার এবং মাইক্রোওয়েভ ট্রান্সমিশন, অ্যাক্সেস ডিভাইস, সুইচ ইত্যাদির জন্য 9U উচ্চতার কমপ্যাক্ট ডিজাইন সহ। সিস্টেমের সর্বোচ্চ শক্তি হল 300A, ব্যাটপুট ব্রেকার্স, পিভিএসি, সার্কিট-এর জন্য। লোড তারগুলি সার্কিট ব্রেকার এবং সংযোগ টার্মিনালগুলির সাথে সামনের দিকে প্রবেশ করছে৷
এর মূল স্পেসিফিকেশন হাইব্রিড রেকটিফায়ার পাওয়ার ডিস্ট্রিবিউশন ইউনিট
-
প্রকার:হাইব্রিড রেকটিফায়ার (AC + DC ডুয়াল ইনপুট)
-
এসি ইনপুট:220VAC একক-ফেজ
-
ডিসি ইনপুট:120VDC থেকে 425VDC (সৌর PV ইন্টিগ্রেশনের জন্য বিস্তৃত পরিসর)
-
আউটপুট ক্ষমতা (সর্বোচ্চ):12kW রেকটিফায়ার পাওয়ার + 12kW পিভি পাওয়ার (N+1 রিডানডেন্সি)
-
সংশোধনকারী মডিউল:4 x 3kW
-
পিভি মডিউল:4 x 3kW
মনিটরিং এবং যোগাযোগএর হাইব্রিড রেকটিফায়ার পাওয়ার ডিস্ট্রিবিউশন ইউনিট
-
সংকেত ইন্টারফেস:AI (অ্যানালগ ইনপুট), DI (ডিজিটাল ইনপুট), DO (ডিজিটাল আউটপুট)
-
যোগাযোগ প্রোটোকল:RS485 এবং SNMP
-
ব্যবস্থাপনা:এনএমএস বা বিএমএসের মাধ্যমে দূরবর্তী পর্যবেক্ষণ, অ্যালার্ম বিজ্ঞপ্তি এবং সিস্টেম নিয়ন্ত্রণ
মূল সুবিধাএর হাইব্রিড রেকটিফায়ার পাওয়ার ডিস্ট্রিবিউশন ইউনিট
-
দ্বৈত শক্তি উত্স:সর্বাধিক নমনীয়তার জন্য 220VAC গ্রিড বা 120-425VDC সোলার ইনপুট গ্রহণ করে
-
N+1 অপ্রয়োজনীয়তা:একটি অতিরিক্ত মডিউল মডিউল ব্যর্থতার সময় নিরবচ্ছিন্ন অপারেশন নিশ্চিত করে
-
উচ্চ মাপযোগ্যতা:4+4 মডিউল ডিজাইন 12kw+12kw মোট আউটপুট পর্যন্ত সমর্থন করে
-
প্রশস্ত ডিসি ইনপুট পরিসীমা:120-425VDC অতিরিক্ত রূপান্তরকারী ছাড়াই সৌর অ্যারের সাথে সরাসরি সংযোগ সক্ষম করে
-
দূরবর্তী ব্যবস্থাপনা:RS485 এবং SNMP প্রোটোকল বিদ্যমান নেটওয়ার্ক অবকাঠামোতে বিরামহীন একীকরণের জন্য
অ্যাপ্লিকেশন দৃশ্যকল্পএর হাইব্রিড রেকটিফায়ার পাওয়ার ডিস্ট্রিবিউশন ইউনিট
-
সোলার ব্যাকআপ সহ 5G টেলিকম বেস স্টেশন
-
অফ-গ্রিড এবং হাইব্রিড সোলার পাওয়ার সিস্টেম
-
প্রত্যন্ত গ্রামীণ যোগাযোগ আশ্রয়কেন্দ্র
-
ইন্ডাস্ট্রিয়াল ডিসি পাওয়ার ব্যাকআপ সিস্টেম
-
পুনর্নবীকরণযোগ্য শক্তি স্টোরেজ ইন্টিগ্রেশন
মৌলিকস্পেসিফিকেশন এরহাইব্রিড রেকটিফায়ার পাওয়ার ডিস্ট্রিবিউশন ইউনিট
| মাত্রা | 482.5mm(W)*350mm(D)*8U(H) |
| ওজন | ≤30kg (রেক্টিফায়ার ছাড়া) |
| কুলিং | প্রাকৃতিক শীতলতা |
| ইনস্টলেশন | 19-ইঞ্চি র্যাক মাউন্ট করা হয়েছে |
| রক্ষণাবেক্ষণ | সামনে রক্ষণাবেক্ষণ, মডিউল গ্রেড পরিবর্তন সমর্থিত |
| আইপি গ্রেড | IP20 |
পাওয়ার ডিস্ট্রিবিউশনএরহাইব্রিড রেকটিফায়ার পাওয়ার ডিস্ট্রিবিউশন ইউনিট
|
এসি বিতরণ |
ইনপুট ভোল্টেজ | একক-ফেজ 220VAC |
| ইনপুট ব্রেকার | 1*125A 2P সার্কিট ব্রেকার | |
| ইনপুট ফ্রিকোয়েন্সি | 45~65Hz, রেট করা মান: 50Hz/60Hz | |
| এসপিডি | 20/40KA, 8/20us ক্লাস সি | |
|

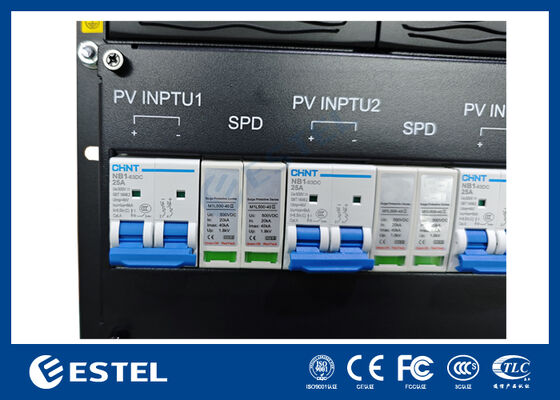

ডিসি বিতরণ
|
ইনপুট ভোল্টেজ | 120VDC থেকে 425VDC |
| ইনপুট ব্রেকার | 4*25A 2P সার্কিট ব্রেকার | |
| এসপিডি | 20/40KA, 8/20us, ক্লাস C | |
| আউটপুট ভোল্টেজ | -43~-58VDC, রেট করা মান: -53.5VDC | |
|
আউটপুট ক্ষমতা |
12kw সংশোধনকারী শক্তি + 12kw PV শক্তি; N+1 রিডানডেন্সি PV মডিউল: 4*3000w রেকটিফায়ার মাউডেল: 4*3000w |
|
| ব্যাটারি ব্রেকার | 2*125A 1P সার্কিট ব্রেকার | |
| লোড ব্রেকার | BLVD: 1*63A/1P+3*20A/1P+6*10A/1P |
সংশোধনকারী মডিউলএরহাইব্রিড রেকটিফায়ার পাওয়ার ডিস্ট্রিবিউশন ইউনিট
| ইনপুট ভোল্টেজ | 85VAC～300VAC, 220VAC রেট দেওয়া হয়েছে |
| কর্মদক্ষতা | >96% |
| রেট পাওয়ার | 3000W(176~300VAC) |
| কাজের তাপমাত্রা | -40℃~+75℃(50℃ @ সম্পূর্ণ আউটপুট) |
| মাত্রা | 106.5mm(W)×286mm(D)×44.5mm(H)(1U উচ্চতা) |
| ওজন | ≤2 কেজি |
| কুলিং মোড | জোরপূর্বক কুলিং |
| পাওয়ার ফ্যাক্টর | ≥0.99 |
| THD | ≤5% |
| ডিসি আউটপুট | –43 ~ –58VDC, রেট -53.5VDC, 55A সর্বোচ্চ |
পিভিমডিউলএরহাইব্রিড রেকটিফায়ার পাওয়ার ডিস্ট্রিবিউশন ইউনিট
| ইনপুট ভোল্টেজ | 120 থেকে 425VDC.রেটেড 340VDC |
| কর্মদক্ষতা | >96% |
| রেট পাওয়ার | 3000W((200 থেকে 425VDC) |
| কাজের তাপমাত্রা | -40℃~+75℃(50℃ @ সম্পূর্ণ আউটপুট) |
| মাত্রা | 106.5mm(W)×286mm(D)×44.5mm(H)(1U উচ্চতা) |
| ওজন | ≤2 কেজি |
| কুলিং মোড | জোরপূর্বক কুলিং |
| পাওয়ার ফ্যাক্টর | ≥0.99 |
| THD | ≤5% |
| ডিসি আউটপুট | –43 ~ –58VDC, রেট -53.5VDC, 55A সর্বোচ্চ |

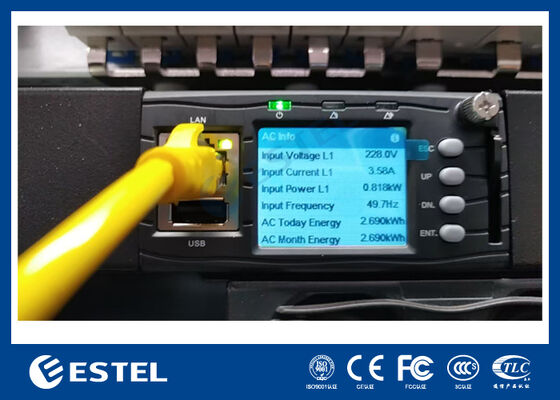

হাইব্রিড রেকটিফায়ার পাওয়ার ডিস্ট্রিবিউশন ইউনিটের কন্ট্রোলার
| নিয়ন্ত্রক | মডেল: MC2900 |
| সংকেত ইনপুট | 3 AI (পরিবেষ্টিত তাপমাত্রা), 8 DI |
| অ্যালার্ম আউটপুট | 8 ডিও |
| যোগাযোগ | RS485/SNMP |
| প্রদর্শন মোড | এলসিডি স্ক্রিন |
হাইব্রিড রেকটিফায়ার পাওয়ার ডিস্ট্রিবিউশন ইউনিটের পরিবেশ
| অপারেটিং তাপমাত্রা |
-40℃ ~ +65℃ (সম্পূর্ণ আউটপুট 50℃ এর নিচে) |
| স্টোরেজ তাপমাত্রা | -40℃~+70℃ |
| অপারেটিং আর্দ্রতা | 5%~95% (অ ঘনীভূত) |
|
উচ্চতা |
0~3000m (যদি উচ্চতা 2000m থেকে 3000m এর মধ্যে হয়, তাহলে সর্বোচ্চ পরিচালন তাপমাত্রা 1℃ কমে যায় কারণ উচ্চতা 200m বেড়ে যায়।) |
-
