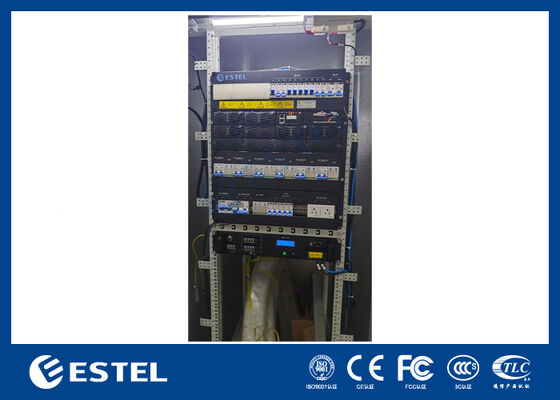

96% উচ্চ দক্ষতা 12U 16kw হাইব্রিড পাওয়ার রেক্টিফায়ার সিস্টেম RS485 যোগাযোগ
পণ্যের বিবরণ
৩০ কিলোওয়াট হাইব্রিড পাওয়ার রিক্টিফায়ার
,12U টেলিকম পাওয়ার সিস্টেম
,আরএস ৪৮৫ যোগাযোগ সংশোধনকারী
৯৬% উচ্চ দক্ষতা ১২ ইউ হাইব্রিড পাওয়ার রিক্টিফায়ার সিস্টেম আরএস ৪৮৫ যোগাযোগ
ইন্টেলিজেন্ট টেলিকম পাওয়ার ডিস্ট্রিবিউশন ইউনিট একটি কম্প্যাক্ট, নির্ভরযোগ্য ডিজাইনে এসি এবং ডিসি পাওয়ার ম্যানেজমেন্টকে সংহত করে, টেলিকম, শিল্প নিয়ন্ত্রণ এবং পুনর্নবীকরণযোগ্য শক্তির জন্য আদর্শ।
এসি বিতরণ12U 16kw হাইব্রিড পাওয়ার রেক্টিফায়ার সিস্টেম
এসি ইনপুটটি 45 ′′ 65Hz (রেটেড 50Hz / 60Hz) এ একক-ফেজ 220VAC গ্রহণ করে। এটিতে দ্বৈত 125A 2P ইনপুট ব্রেকার রয়েছে, যার মধ্যে 1 টি ডেডিকেটেড ব্যাকআপ হিসাবে কাজ করে।আউটপুট 2 x 63A 1P এবং 3 x 32A 1P সার্কিটের মাধ্যমে 110VAC সরবরাহ করেএকটি অন্তর্নির্মিত এসপিডি 20/40kA সুরক্ষা (8/20μs) প্রদান করে।
ডিসি বিতরণএর12U 16kw হাইব্রিড পাওয়ার রেক্টিফায়ার সিস্টেম

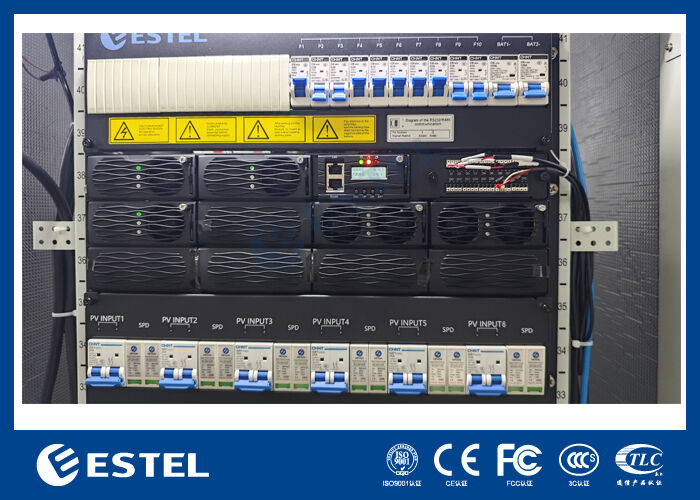

ডিসি পাশটি 120VDC থেকে 425VDC পর্যন্ত একটি বিস্তৃত ইনপুট ভোল্টেজ পরিসীমা সমর্থন করে, যা 6 x 25A 2P ব্রেকার দ্বারা পরিচালিত হয়। আউটপুট ভোল্টেজ -43VDC থেকে -58VDC পর্যন্ত সামঞ্জস্যযোগ্য, নামমাত্র রেটিং -53.5VDC।N+1 রিডান্ডেন্সির সাথে মোট আউটপুট ক্ষমতা 34kW-এ পৌঁছেছে, 6 x 3kW PV মডিউল (18kW) এবং 4 x 4kW রেক্টিফায়ার মডিউল (16kW) একত্রিত করে। একটি ডেডিকেটেড ব্যাটারি ব্রেকার (2 x 125A 1P) নিরাপদ ব্যাটারি ইন্টিগ্রেশন নিশ্চিত করে। লোড ব্রেকারগুলির মধ্যে 1 x 63A 1P BLVD অন্তর্ভুক্ত রয়েছে,3 x 20A 1P, এবং 6 x 10A 1P আউটপুট। ডিসি সাইডে 20/40kA, 8/20μs এসপিডিও রয়েছে।
বৈশিষ্ট্য12U 16kw হাইব্রিড পাওয়ার রিক্টিফায়ার সিস্টেম
-
উচ্চ নির্ভরযোগ্যতাঃব্যাক-আপ + N+1 রিডান্ডান্সি সহ ডুয়াল এসি ব্রেকার
-
ব্যাপক সামঞ্জস্যতা:45~65Hz এসি ফ্রিকোয়েন্সি & 120~425VDC ইনপুট পরিসীমা
-
ব্যাপক সুরক্ষাঃউভয় পক্ষের 20/40kA ওভারজার্জ সুরক্ষা
-
নমনীয় আউটপুটঃবিভিন্ন সরঞ্জামের জন্য একাধিক লোড ব্রেকার
-
সিমলেস ইন্টিগ্রেশনঃপিভি, রেক্টিফায়ার মডিউল এবং ব্যাটারি ব্যাকআপ সমর্থন করে
অ্যাপ্লিকেশন দৃশ্যকল্প12U 16kw হাইব্রিড পাওয়ার রিক্টিফায়ার সিস্টেম
-
৫জি টেলিকম বেস স্টেশন:ব্যাটারি ব্যাকআপ সহ নির্ভরযোগ্য ডিসি পাওয়ার
-
অফলাইন সোলার সিস্টেম:PV ইন্টিগ্রেশনের জন্য বিস্তৃত DC ইনপুট পরিসীমা
-
শিল্প নিয়ন্ত্রণ ক্যাবিনেট:স্থিতিশীল 110VAC এবং -53.5VDC আউটপুট
-
ডাটা সেন্টারের সহায়ক শক্তিঃঅতিরিক্ত আর্কিটেকচার আপটাইম নিশ্চিত করে
-
রিমোট মনিটরিং স্টেশন:কঠোর পরিবেশে অতিরিক্ত সুরক্ষা
-
টেলিযোগাযোগের আশ্রয়স্থল ও বহিরঙ্গন ক্যাবিনেট:কমপ্যাক্ট, শক্ত, এবং ক্ষেত্র-প্রমাণিত
12U এর বেসিক স্পেসিফিকেশন১৬ কিলোওয়াটহাইব্রিড পাওয়ার রিক্সিফায়ার সিস্টেম
| মাত্রা | 482.5mm ((W) *350mm ((D) *12U ((H) |
| ওজন | ≤৫০ কেজি (রেক্টিফায়ার ছাড়া) |
| শীতল করার মোড | প্রাকৃতিক শীতলতা |
| ইনস্টলেশন মোড | ১৯ ইঞ্চি র্যাক মাউন্ট করা |
| রক্ষণাবেক্ষণ | সামনের রক্ষণাবেক্ষণ, মডিউল গ্রেড পরিবর্তন সমর্থিত |
| সুরক্ষা গ্রেড | আইপি ২০ |
12U এর পাওয়ার ডিস্ট্রিবিউশন১৬ কিলোওয়াট হাইব্রিড পাওয়ার রেক্টিফায়ার সিস্টেম
|
|
ইনপুট ভোলটেজ | এক-ফেজ 220VAC |
| ইনপুট ব্রেকার | 2*125A 2P ((একটি ব্যাকআপের জন্য) | |
| ইনপুট ফ্রিকোয়েন্সি | 45 ~ 65Hz, নামমাত্র মানঃ 50Hz/60Hz | |
| আউটপুট | 110VAC, 2*63A 1P, 3*32A 1P | |
| এসপিডি | 20/40KA, 8/20us | |
|
|
ইনপুট ভোল্টেজ | 120VDC থেকে 425VDC |
| ইনপুট ব্রেকার | ৬*২৫এ ২পি | |
| এসপিডি | 20/40KA, 8/20us | |
| আউটপুট ভোল্টেজ | -43~-58VDC, নামমাত্র মানঃ -53.5VDC | |
|
|
16kw+18kw ((N+1 redundancy) |
|
| ব্যাটারি ব্রেকার | 2*125A 1P সার্কিট ব্রেকার | |
| লোড ব্রেকার | BLVD: 1*63A/1P+3*20A/1P+6*10A/1P |
সংশোধক মডিউল১২ ইউ১৬ কিলোওয়াট হাইব্রিড পাওয়ার রেক্টিফায়ার সিস্টেম
| ইনপুট ভোল্টেজ | 85VAC ₹300VAC, নামমাত্র 220VAC |
| কার্যকারিতা | > ৯৬% |
| নামমাত্র শক্তি | 4000W ((176~300VAC) |
| কাজের তাপমাত্রা | -40°C~+75°C ((50°C @ পূর্ণ আউটপুট) |
| মাত্রা | 106.5mm(W) ×286mm(D) ×44.5mm(H) ((1U উচ্চতা) |
| ওজন | ≤2kg |
| শীতল করার মোড | জোর করে ঠান্ডা করা |
| পাওয়ার ফ্যাক্টর | ≥০99 |
| টিএইচডি | ≤৫% |
| ডিসি আউটপুট | ¥43 ~ ¥58VDC, নামমাত্র ¥53.5VDC, সর্বোচ্চ 55A |
PV মডিউল১২ ইউ১৬ কিলোওয়াট হাইব্রিড পাওয়ার রেক্টিফায়ার সিস্টেম
| ইনপুট ভোল্টেজ | 120 থেকে 425VDC.রেটড 340VDC |
| কার্যকারিতা | > ৯৬% |
| নামমাত্র শক্তি | 3000W (((200 থেকে 425VDC) |
| কাজের তাপমাত্রা | -40°C~+75°C ((50°C @ পূর্ণ আউটপুট) |
| মাত্রা | 106.5mm(W) ×286mm(D) ×44.5mm(H) ((1U উচ্চতা) |
| ওজন | ≤2kg |
| শীতল করার মোড | জোর করে ঠান্ডা করা |
| পাওয়ার ফ্যাক্টর | ≥০99 |
| টিএইচডি | ≤৫% |
| ডিসি আউটপুট | ¥43 ~ ¥58VDC, নামমাত্র ¥53.5VDC, সর্বোচ্চ 55A |
কন্ট্রোলার১২ ইউ১৬ কিলোওয়াট হাইব্রিড পাওয়ার রেক্টিফায়ার সিস্টেম
| কন্ট্রোলার | মডেলঃ MC2900 |
| সিগন্যাল ইনপুট | ২ এআই, ৬ ডিআই |
| অ্যালার্ম আউটপুট | ৬ ডিও |
| যোগাযোগ |
RS485: সমর্থিত |
| প্রদর্শন মোড | এলসিডি স্ক্রিন |
পরিবেশ১২ ইউ১৬ কিলোওয়াট হাইব্রিড পাওয়ার রেক্টিফায়ার সিস্টেম
| অপারেটিং তাপমাত্রা |
-৪০°সি থেকে +৬৫°সি (পুরো আউটপুট ৫০°সি এর নিচে) |
| সংরক্ষণের তাপমাত্রা | -৪০°সি~+৭০°সি |
| অপারেটিং আর্দ্রতা | ৫% থেকে ৯৫% (অ-কন্ডেনসিং) |
|
|
0 ~ 3000m ((যদি উচ্চতা 2000m থেকে 3000m এর মধ্যে থাকে তবে সর্বোচ্চ অপারেটিং তাপমাত্রা 200m দ্বারা উচ্চতা বৃদ্ধি হিসাবে 1 °C হ্রাস পায়।) |
-
