টেলিযোগাযোগ সরঞ্জাম পাওয়ার জন্য ওয়ান স্টপ 18kw ক্যাবিনেট র্যাক মাউন্ট সংশোধনকারী সিস্টেম
মৌলিক বৈশিষ্ট্য
উৎপত্তি স্থান:
শেনজেন, চীন (মূল ভূখণ্ড)
ব্র্যান্ডের নাম:
ESTEL
সার্টিফিকেশন:
ISO9001, CE, 3C, FCC
বাণিজ্যিক সম্পত্তি
ন্যূনতম অর্ডার পরিমাণ:
1
দাম:
987-2327 usd
পেমেন্ট শর্তাবলী:
L/C, D/A, D/P, T/T, ওয়েস্টার্ন ইউনিয়ন
সরবরাহ ক্ষমতা:
প্রতি মাসে 2,500 সেট
পণ্যের সারসংক্ষেপ
এক-স্টপ ক্যাবিনেট র্যাক-মাউন্ট 18 কিলোওয়াটসংশোধনকারীসিস্টেমজন্যপাওয়ারিংটেলিযোগাযোগযন্ত্রপাতি পণ্য ওভারভিউএর18 কিলোওয়াটসংশোধনকারীসিস্টেম ক্যারিয়ার-গ্রেড নির্ভরযোগ্যতা এবং উচ্চ-ঘনত্বের পাওয়ার ডেলিভারির জন্য ডিজাইন করা, ET-Series 18kW রেকটিফায়ার সিস্টেম টেলিকমিউনিকেশন কেন্দ্রীয় অফিস, মাঝারি থেকে ...
পণ্যের বিবরণ
বিশেষভাবে তুলে ধরা:
18kw র্যাক-মাউন্ট রেক্টিফায়ার সিস্টেম
,টেলিকম পাওয়ার ক্যাবিনেট সিস্টেম
,টেলিযোগাযোগ সরঞ্জামের পাওয়ার রিক্টিফায়ার
Dimension:
482.5mm(W)*350mm(D)*5U(H)
Input Voltage:
একক-পর্ব 220vac
Capacity:
18 কিলোওয়াট
Rectifier Module:
3000w, 6 পিসি
Redundancy:
এন+1
Module Efficiency:
＞ 96%
Battery Breaker:
2*125A 1P সার্কিট ব্রেকার
Communicatoion Port:
SNMP, RS485
পণ্যের বর্ণনা
এক-স্টপ ক্যাবিনেট র্যাক-মাউন্ট 18 কিলোওয়াটসংশোধনকারীসিস্টেমজন্যপাওয়ারিংটেলিযোগাযোগযন্ত্রপাতি
পণ্য ওভারভিউএর18 কিলোওয়াটসংশোধনকারীসিস্টেম
ক্যারিয়ার-গ্রেড নির্ভরযোগ্যতা এবং উচ্চ-ঘনত্বের পাওয়ার ডেলিভারির জন্য ডিজাইন করা, ET-Series 18kW রেকটিফায়ার সিস্টেম টেলিকমিউনিকেশন কেন্দ্রীয় অফিস, মাঝারি থেকে বড় ডেটা সেন্টার এবং শিল্প পরিবেশের জন্য নিরবচ্ছিন্ন ডিসি পাওয়ার নিশ্চিত করে। সিস্টেমটি 220V AC একক-ফেজ ইনপুট থেকে কাজ করে এবং -53.5V-এর একটি আদর্শ সেটিং সহ –43V থেকে –58V পর্যন্ত একটি সূক্ষ্মভাবে নিয়ন্ত্রিত ডিসি আউটপুট তৈরি করে। 18kW পর্যন্ত সরবরাহ করা এবং এর সাধারণ লোড স্পেকট্রাম জুড়ে 96% এর উপরে রূপান্তর দক্ষতা অর্জন করা, এটি শক্তির ব্যবহার এবং এর সাথে আসা শীতল চাহিদা উভয়ই উল্লেখযোগ্যভাবে হ্রাস করে।

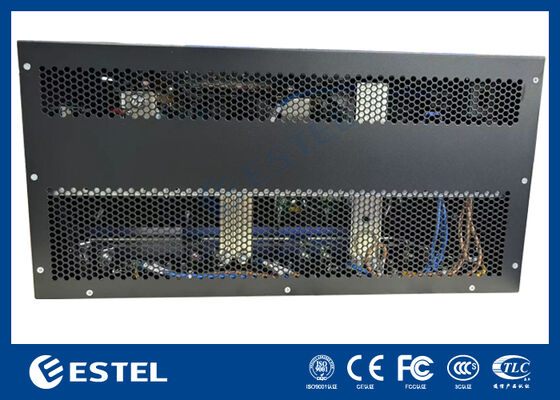

ক্রমাগত ক্রিয়াকলাপকে মাথায় রেখে নির্মিত, ইউনিটটি ছয়টি হট-অদলবদলযোগ্য 3000W রেকটিফায়ার মডিউলগুলিকে মিটমাট করে, যা N+1 বা উচ্চতর রিডানডেন্সি কনফিগারেশনের অনুমতি দেয়। প্রতিটি মডিউলের ওজন 2 কেজির নিচে এবং মসৃণ গ্রিড মিথস্ক্রিয়া এবং স্থিতিশীল আউটপুট নিশ্চিত করতে বাধ্যতামূলক-এয়ার কুলিং, সক্রিয় পাওয়ার ফ্যাক্টর সংশোধন (≥0.99), এবং কম মোট হারমোনিক বিকৃতি (THDi ≤5%) ব্যবহার করে। সমস্ত উপাদান একটি 5U, 19-ইঞ্চি র্যাক-মাউন্টেবল চ্যাসি রেট IP20-এ রাখা হয়েছে, সামনে-অ্যাক্সেস হট-সোয়াপ ক্ষমতা যা রক্ষণাবেক্ষণকে সহজ করে। পিছনের-মাউন্ট করা তামার বাসবারগুলি একটি কম-প্রতিবন্ধকতা, উচ্চ-কারেন্ট সংযোগের পথ প্রদান করে।
বৈশিষ্ট্যএর18 কিলোওয়াটসংশোধনকারীসিস্টেম

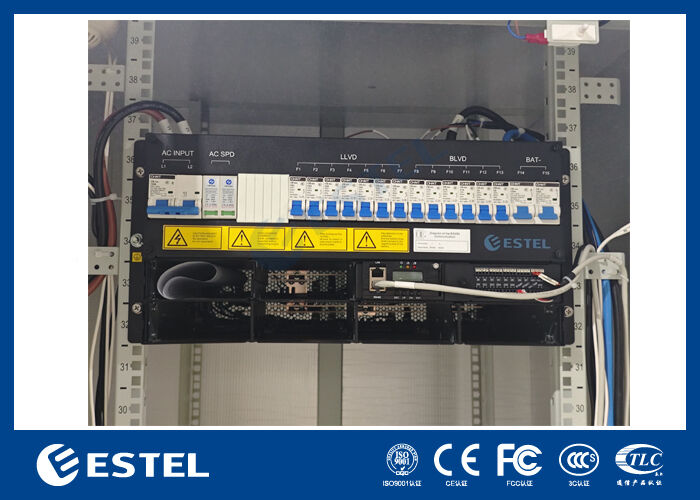

এসি বিতরণ
-
একক-ফেজ 220VAC ইনপুট
-
1 x 125A 2P ইনপুট ব্রেকার
-
45~65Hz ফ্রিকোয়েন্সি - বিশ্বব্যাপী কাজ করে
-
20/40kA SPD সার্জ সুরক্ষা
ডিসি বিতরণ - আউটপুট
-
-43~-58VDC (রেট -53.5VDC)
-
18kW সর্বোচ্চ ক্ষমতা
-
6 x 3kW মডিউল, N+1 রিডানডেন্সি
ডিসি বিতরণ - ব্যাটারি
-
2 x 125A 1P ব্যাটারি ব্রেকার - ডুয়াল ব্যাটারি স্ট্রিং সমর্থন করে
ডিসি বিতরণ - লোড ব্রেকার
এলএলভিডি:
-
3 x 63A/1P
-
2 x 40A/1P
-
2 x 32A/1P
BLVD:
-
3 x 16A/1P
-
2 x 10A/1P
-
2 x 6A/1P
মৌলিকস্পেসিফিকেশন এর18 কিলোওয়াটসংশোধনকারীসিস্টেম
| মাত্রা | 482.0W)*350.0(D)*5U(H) |
| ওজন | ≤20kg (রেক্টিফায়ার ছাড়া) |
| কুলিং মোড | প্রাকৃতিক শীতলতা |
| ইনস্টলেশন মোড | 19-ইঞ্চি র্যাকে ইনস্টল করা হয়েছে |
| রক্ষণাবেক্ষণ | সামনে রক্ষণাবেক্ষণ, সমর্থন মডিউল গ্রেড পরিবর্তন |
| সুরক্ষা গ্রেড | IP20 |
পাওয়ার ডিস্ট্রিবিউশনএর18 কিলোওয়াটসংশোধনকারীসিস্টেম
|
এসি বিতরণ |
ইনপুট মোড | একক-ফেজ 220VAC |
| ইনপুট ব্রেকার | 1*125A 2P | |
| ইনপুট ফ্রিকোয়েন্সি | 45~65Hz, রেট করা মান: 50Hz/60Hz | |
| এসপিডি | 20/40KA, 8/20us | |
|
ডিসি বিতরণ |
আউটপুট ভোল্টেজ | -43~-58VDC, রেট করা মান: -53.5VDC |
|
আউটপুট ক্ষমতা (সর্বোচ্চ)
|
18kw (6*3kw, N+1 রিডানডেন্সি) | |
|
ব্যাটারি ব্রেকার
|
2*125A 1P সার্কিট ব্রেকার | |
| লোড ব্রেকার |
LLVD: 3*63A/1P+2*40A/1P+2*32A/1P BLVD: 3*16A/1P+2*10A/1P+2*6A/1P |
সংশোধনকারী মডিউলএর18 কিলোওয়াটসংশোধনকারীসিস্টেম
| ইনপুট ভোল্টেজ | 85VAC～300VAC, 220VAC রেট দেওয়া হয়েছে |
| কর্মদক্ষতা | >96% |
| রেট পাওয়ার | 3000W(176~300VAC) |
| কাজের তাপমাত্রা | -40℃~+75℃(সম্পূর্ণ আউটপুট 50℃ এর নিচে) |
| মাত্রা | 106.5mm(W)×286mm(D)×41.5mm(1U/H) |
| ওজন | ≤2 কেজি |
| কুলিং মোড | জোরপূর্বক কুলিং |
| পাওয়ার ফ্যাক্টর | ≥0.99 |
| THD | ≤5% |
| ডিসি আউটপুট | –43 ~ –58VDC, রেট দেওয়া –53.5VDC, 55A সর্বোচ্চ |
এর নিয়ন্ত্রক18 কিলোওয়াটসংশোধনকারীসিস্টেম
| সংকেত ইনপুট | 3 AI (3 পরিবেষ্টিত তাপমাত্রা), 7 DI |
| অ্যালার্ম আউটপুট | 6 ডিও |
| যোগাযোগ ইন্টারফেস | RS485/SNMP |
| প্রদর্শন মোড | এলসিডি স্ক্রিন |
এর পরিবেশ18 কিলোওয়াটসংশোধনকারীসিস্টেম
| অপারেটিং তাপমাত্রা |
-40℃ ~ +65℃ (সম্পূর্ণ আউটপুট 50℃ এর নিচে) |
| স্টোরেজ তাপমাত্রা | -40℃~+70℃ |
| অপারেটিং আর্দ্রতা | 5%~95% (অ ঘনীভূত) |
|
উচ্চতা |
0~3000m (যদি উচ্চতা 2000m থেকে 3000m এর মধ্যে হয়, সর্বোচ্চ পরিচালন তাপমাত্রা 1℃ কমে যায় কারণ উচ্চতা 200m বেড়ে যায়।) |
