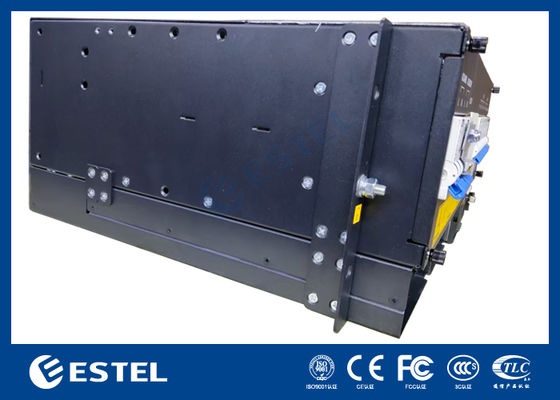

5U ইন্ডাস্ট্রিয়াল ইন্টেলিজেন্ট টেলিকম রেকটিফায়ার সলিউশন এসি থেকে ডিসি 48V রিমোট ম্যানেজমেন্ট সহ
পণ্যের বিবরণ
5U ইন্ডাস্ট্রিয়াল টেলিকম রেকটিফায়ার
,এসি থেকে ডিসি 48V টেলিকম পাওয়ার
,রিমোট ম্যানেজমেন্ট টেলিকম রেকটিফায়ার
5U ইন্ডাস্ট্রিয়াল ইন্টেলিজেন্ট টেলিকম রেকটিফায়ার সলিউশন AC থেকে DC48V রিমোট ম্যানেজমেন্ট সহ
5U 18kW ইন্টেলিজেন্ট টেলিকম রেকটিফায়ারের প্রোডাক্ট ওভারভিউ
18kW DC48V রেকটিফায়ার সিস্টেম টেলিকমিউনিকেশন, ডেটা সেন্টার এবং শিল্প ক্রিয়াকলাপের জন্য তৈরি শক্তিশালী এবং নিরবচ্ছিন্ন ডিসি পাওয়ার সরবরাহ করে যেখানে সিস্টেমের প্রাপ্যতা আলোচনার অযোগ্য। একটি 380VAC তিন-ফেজ ইনপুট থেকে অপারেটিং, এটি -43 VDC থেকে -58 VDC পর্যন্ত একটি স্থিতিশীল এবং সামঞ্জস্যযোগ্য DC আউটপুট সরবরাহ করে, নামমাত্র -53.5 VDC এ সেট করা হয়। এর উন্নত শক্তি রূপান্তর প্রযুক্তি লোড পরিসীমা জুড়ে 96% এর চেয়ে ভাল দক্ষতা অর্জন করে, এটিকে শক্তি-সংবেদনশীল এবং স্থান-সংক্রান্ত ইনস্টলেশনের জন্য সর্বোত্তম উপযুক্ত করে তোলে।
এসি ইনপুট বিভাগএর 5U 18kW ইন্টেলিজেন্ট টেলিকম রেকটিফায়ার
-
ভোল্টেজ:380VAC তিন-ফেজ
-
এমসিবি:1 x 63A 3P+N সার্কিট ব্রেকার
-
ফ্রিকোয়েন্সি:45Hz থেকে 65Hz (50Hz/60Hz রেট করা হয়েছে)
-
এসপিডি:গ্রেড C, 20kA/40kA, 8/20μs
ডিসি বিতরণ বিভাগএর 5U 18kW ইন্টেলিজেন্ট টেলিকম রেকটিফায়ার
-
আউটপুট ভোল্টেজ:-43 থেকে -58VDC (রেট -53.5VDC)
-
সর্বোচ্চ ক্ষমতা:18kW (6 x 3kW মডিউল, N+1 রিডানডেন্সি)
-
ব্যাটারি ব্রেকার:2 x 125A/1P
-
এলএলভিডি:3 x 63A/1P + 2 x 40A/1P + 2 x 32A/1P
-
BLVD:2 x 16A/1P + 2 x 10A/1P + 2 x 6A/1P
অ্যাপ্লিকেশন দৃশ্যকল্পএর 5U 18kW ইন্টেলিজেন্ট টেলিকম রেকটিফায়ার
-
বড় 5G ম্যাক্রো বেস স্টেশন
-
টেলিকম কেন্দ্রীয় অফিস এবং এক্সচেঞ্জ
-
শিল্প উত্পাদন সুবিধা
-
ডেটা সেন্টার ব্যাকআপ পাওয়ার সিস্টেম
-
ইউটিলিটি সাবস্টেশন যোগাযোগ হাট
-
হাসপাতালের টেলিকম এবং আইটি রুম
-
বিমানবন্দর যোগাযোগ অবকাঠামো
-
রেলওয়ে সিগন্যালিং পাওয়ার সিস্টেম
স্পেসিফিকেশনএর 5U 18kW ইন্টেলিজেন্ট টেলিকম রেকটিফায়ার
| টাইপ | 18KW DC48V রেকটিফায়ার সিস্টেম | |||
| সাধারণ | আকার | 482mm*350mm*5U(প্রস্থ*গভীরতা*উচ্চতা) | ||
| ওজন | ≤21kg (রেকটিফায়ার বাদ দেওয়া হয়েছে) | |||
| কুলিং পদ্ধতি | প্রাকৃতিক শীতলতা | |||
| ইনস্টলেশন | 19-ইঞ্চি স্ট্যান্ডার্ড র্যাক-মাউন্ট করা | |||
| ক্যাবলিং মোড | উপর থেকে ভিতরে এবং বাইরে | |||
| রক্ষণাবেক্ষণ মোড | সামনের দিক থেকে, মডিউল গ্রেড পরিবর্তন সমর্থন করে | |||
| সুরক্ষা গ্রেড | IP20 | |||
| এসি ইনপুট |
ভোল্টেজ |
380VAC তিন-ফেজ | ||
| এমসিবি | 1 x 63A 3P+N সার্কিট ব্রেকার | |||
| ফ্রিকোয়েন্সি | 45Hz থেকে 65Hz, রেট করা মান: 50Hz/60Hz | |||
| এসপিডি | গ্রেড C, 20KA/40KA, 8/20μs | |||
| ডিসি বিতরণ |
আউটপুট ভোল্টেজ | -43~-58VDC, রেট করা মান: -53.5VDC | ||
|
আউটপুট ক্ষমতা (সর্বোচ্চ)
|
18kw (6 x 3kw, N+1 রিডানডেন্সি সমর্থন করে) | |||
|
ব্যাটারি ব্রেকার
|
2 x 125A 1P | |||
| এলএলভিডি | 3*63A/1P+2*40A/1P+2*32A/1P | |||
| বিএলভিডি |
2*16A/1P+2*10A/1P+2*6A/1P |
|||
| সংশোধনকারী মডিউল | ইনপুট ভোল্টেজ | 85VAC থেকে 300VAC, 220VAC রেট দেওয়া হয়েছে | ||
| কর্মদক্ষতা | >96% | |||
| রেট পাওয়ার | 3000W(176 থেকে 300VAC) | |||
| কাজের তাপমাত্রা | -40℃~+75℃(50℃ এর নিচে সম্পূর্ণ কর্মক্ষমতা) | |||
| মাত্রা | 106.5mm(W)×286mm(D)×41.5mm(1U উচ্চতা) | |||
| ওজন | ≤2 কেজি | |||
| কুলিং মোড | জোরপূর্বক কুলিং | |||
| পাওয়ার ফ্যাক্টর | ≥0.99 | |||
| THD | ≤5% | |||
| ডিসি আউটপুট | –43 ~ –58VDC, রেট -53.5VDC, সর্বোচ্চ 55A | |||
| নিয়ন্ত্রক | মডেল | MC2900 | ||
| সিগন্যাল ইনপুট পোর্ট | 3 AI (2 ব্যাটারির তাপমাত্রা, 1 পরিবেশ), 7 DI | |||
| অ্যালার্ম আউটপুট পোর্ট | 6 শুষ্ক যোগাযোগ | |||
| যোগাযোগ বন্দর | 1*RS485, 1*LAN | |||
| পরিস্থিতি প্রদর্শন | এলসিডি | |||
| পরিবেশ | অপারেটিং তাপমাত্রা |
-40℃ ~ +65℃ (সম্পূর্ণ আউটপুট 50℃ এর নিচে) | ||
| স্টোরেজ তাপমাত্রা | -40℃~+70℃ | |||
| অপারেটিং আর্দ্রতা | 5%~95% (অ ঘনীভূত) | |||
| উচ্চতা | 0 ~ 3000m (যদি উচ্চতা 2000m থেকে 3000m এর মধ্যে হয়, সর্বোচ্চ অপারেটিং উচ্চতা 200 মিটার বৃদ্ধির সাথে সাথে তাপমাত্রা 1 ℃ হ্রাস পায়।) |
|||

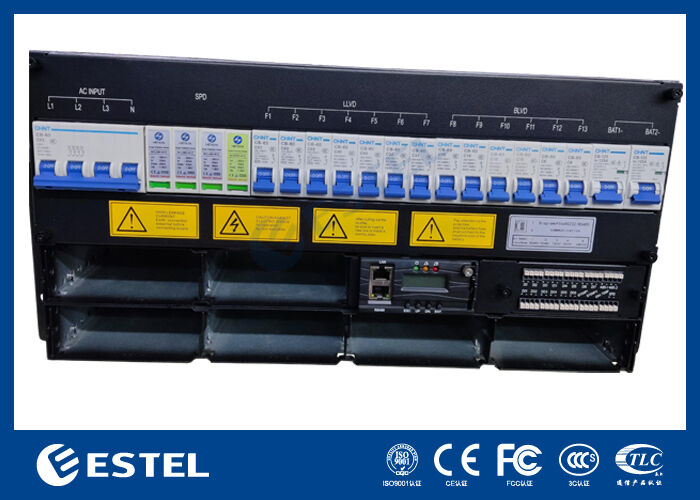

বিস্তারিতof 5U 18kW ইন্টেলিজেন্ট টেলিকম রেকটিফায়ার
-
