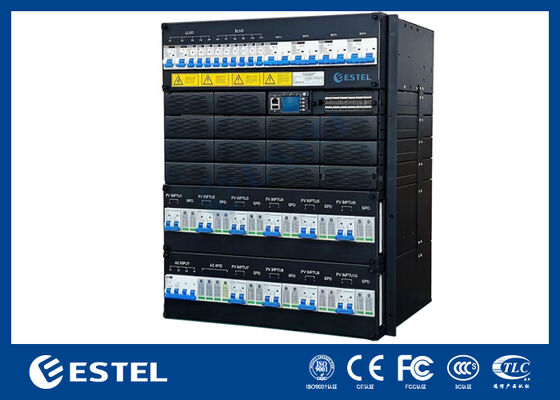

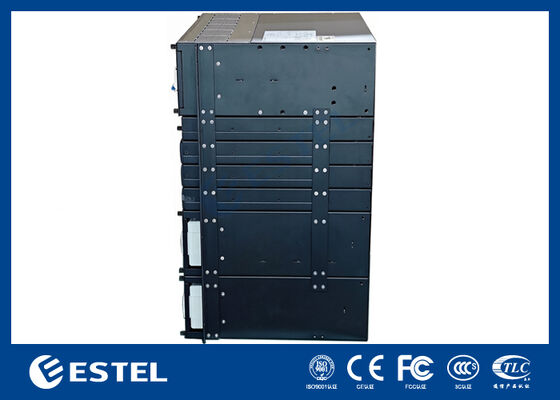

13U হাইব্রিড এনার্জি টেলিকম পাওয়ার কোর 30kW PV সৌর শক্তি এবং 16kW রেক্টিফায়ার শক্তি সহ

হাইব্রিড এনার্জি টেলিকম পাওয়ার কোর ৩০ কিলোওয়াট PV সৌর শক্তি এবং ১৬ কিলোওয়াট রেক্টিফায়ার পাওয়ার সহ

1হাইব্রিড এনার্জি টেলিকম পাওয়ার কোর চালু

ET48500-H7E413 একটি এমবেডেড পাওয়ার সিস্টেম যা যোগাযোগ সরঞ্জামগুলিতে -48VDC শক্তি সরবরাহের জন্য ডিজাইন করা হয়েছে, এর সর্বাধিক আউটপুট বর্তমান 500A।

এটি 30kW সৌর মডিউল দিয়ে কনফিগার করা হয়েছে, যা ফোটোভোলটাইক শক্তিকে একটি স্থিতিশীল 48VDC ভোল্টেজে রূপান্তর করে। সৌর মডিউলটির এমপিপিটি ফাংশন রয়েছে,যা সৌর প্যানেলের বিদ্যুৎ উৎপাদন ভোল্টেজ সনাক্ত করতে পারে, এবং ভোল্টেজ এবং বর্তমান মান ট্র্যাক করুন সৌর শক্তির সর্বোচ্চ ব্যবহারের জন্য মডিউলের সর্বাধিক শক্তি ইনপুট অর্জন করতে।

এটি 16kW রেক্টিফায়ার মডিউলগুলির সাথেও কনফিগার করা হয়েছে, যা 380VAC গ্রিড পাওয়ারকে একটি স্থিতিশীল 48VDC ভোল্টেজে রূপান্তর করে। রেক্টিফায়ার মডিউলটি ডিসি টাইপ যোগাযোগ সরঞ্জামগুলিতে উচ্চ মানের শক্তি সরবরাহ করতে পারে,এছাড়াও শক্তি ব্যাকআপ হিসাবে ব্যাটারি চার্জ করতে পারেন.

2হাইব্রিড এনার্জি টেলিকম পাওয়ার কোর এর বৈশিষ্ট্য

• এসি ইনপুট ভোল্টেজঃ 380VAC; প্রতিটি ফেজের জন্য বিস্তৃত ভোল্টেজ পরিসীমাঃ 85VAC থেকে 300VAC;
• বিস্তৃত PV ইনপুট ভোল্টেজ পরিসীমাঃ 120VDC থেকে 425VDC (পাওয়ার-আপ ভোল্টেজ >160VDC);
• ব্যাটারি ম্যানেজমেন্টের ব্যাপক ফাংশন;
• নেটওয়ার্ক ভিত্তিক নকশা, 3 × RS485 ইন্টারফেস প্রদান, 1 × RJ45 ইন্টারফেস সংরক্ষিত;
• এলসিডি ইন্টারফেস ডিসপ্লে এবং বোতাম অপারেশন সমর্থন;
• রেক্টিফায়ার মডিউল এবং সোলার মডিউলগুলির হট-স্পেস সমর্থন করে;
• রেক্টিফায়ার মডিউলের পাওয়ার ফ্যাক্টর ০ পর্যন্ত।99.

3. সিস্টেম কনফিগারেশন

4. সিস্টেম ওয়ার্কিং নীতি

1) এসি পাওয়ার সাপ্লাই

এসি পাওয়ার ইনপুটগুলি এসি ডিস্ট্রিবিউশন ইউনিটের মাধ্যমে রেক্টিফায়ার মডিউলগুলিতে, এবং রেক্টিফায়ার মডিউলগুলি এসি পাওয়ারকে -48VDC পাওয়ারে রূপান্তর করে,তারপর DC পাওয়ার ডিস্ট্রিবিউশন ইউনিট মাধ্যমে একাধিক লোড শক্তি ফিড.

২) ফোটোভোলটাইক পাওয়ার সাপ্লাই

এই সিস্টেমটি সবুজ সৌর শক্তি প্রবর্তন করে। PV মডিউলগুলি সৌর শক্তিকে -48VDC শক্তিতে রূপান্তর করে এবং সরাসরি DC শক্তি বিতরণ ইউনিটে পাঠায়। যখন যথেষ্ট সূর্যের আলো থাকে,ফোটোভোলটাইক শক্তি লোড এবং চার্জ ব্যাটারি শক্তি সরবরাহ করতে প্রথম অগ্রাধিকার শক্তি হিসাবে ব্যবহার করা হবে, শক্তি সঞ্চয় এবং নির্গমন হ্রাস বাস্তবায়ন।

3) ব্যাটারি চার্জিং & ডিসচার্জিং

যখন এসি পাওয়ার সাপ্লাই স্বাভাবিক থাকে, তখন রেক্টিফায়ার মডিউলগুলি কেবল ডিসি লোডগুলিতে শক্তি সরবরাহ করে না, তবে ব্যাটারিগুলিতে চার্জিং বর্তমান সরবরাহ করে। এসি পাওয়ার আউটপুটের সময়,রেক্টিফায়ার মডিউল কাজ বন্ধ, এবং ব্যাটারিগুলি ডিসি লোডগুলিতে শক্তি সরবরাহ করে। এসি পাওয়ার সরবরাহ পুনরুদ্ধার করার পরে, সংশোধনকারী মডিউলগুলি ডিসি লোডগুলিতে শক্তি সরবরাহ করতে শুরু করে,এছাড়াও চার্জ ব্যাটারি ভোক্তা শক্তি রিফিল করতে.

৪) বুদ্ধিমান পর্যবেক্ষণ ও ব্যবস্থাপনা

টেলিকম পাওয়ার সিস্টেমের "মস্তিষ্ক" হিসাবে, মনিটরিং মডিউল রিয়েল টাইমে বিদ্যুৎ সিস্টেমের বিভিন্ন উপাদানগুলির অপারেটিং অবস্থা পর্যবেক্ষণ করে এবং সংশ্লিষ্ট বুদ্ধিমান নিয়ন্ত্রণ সম্পাদন করে।যদি কোন অস্বাভাবিকতা থাকে, মনিটরিং মডিউল সময়মতো এলার্ম সিগন্যাল রিপোর্ট করে, যাতে বিদ্যুৎ সরবরাহের নিরাপত্তা ও স্থিতিশীলতা নিশ্চিত করা যায়।
