SNMP RS485 বহিরঙ্গন যোগাযোগের জন্য কাস্টমাইজড টেলিকম পাওয়ার সিস্টেম
পণ্যের বিবরণ
কাস্টমাইজড টেলিকম পাওয়ার সিস্টেম
,SNMP RS232 RS485 পাওয়ার সিস্টেম
,বহিরঙ্গন যোগাযোগ শক্তি সিস্টেম
SNMP RS232 RS485 বহিরঙ্গন যোগাযোগের জন্য কাস্টমাইজড টেলিকম পাওয়ার সিস্টেম

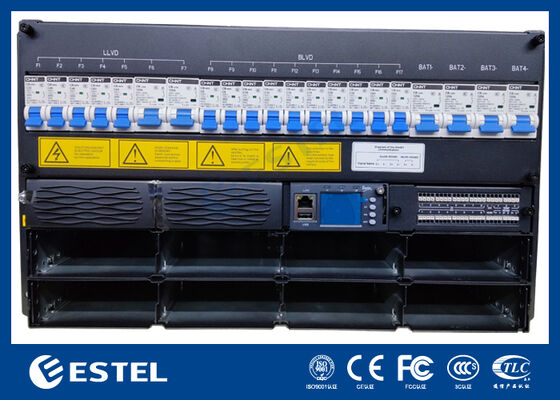

30kw বিটিএস ক্যাবিনেট ডিসি পাওয়ার সিস্টেমের প্রোডাক্ট ওভারভিউ
ET48500 ডিসি র্যাক পাওয়ার সিস্টেম হল একটি উচ্চ ঘনত্বের, ক্যারিয়ার গ্রেড পাওয়ার রূপান্তর সমাধান যা মূল টেলিযোগাযোগ হাব, এন্টারপ্রাইজ-ক্লাস ডেটা সেন্টার,এবং শিল্পক্ষেত্র যেখানে নিরবচ্ছিন্ন ডিসি পাওয়ার বিনিময়যোগ্য নয়এটি কোন অন্তর্নির্মিত সার্কিট ব্রেকার ছাড়াই পিছনের তামার বাসবারের মাধ্যমে একক-ফেজ 220VAC ইনপুট গ্রহণ করে এবং একটি নিয়ন্ত্রিত ডিসি আউটপুট সরবরাহ করে যা 43VDC থেকে 58VDC পর্যন্ত নিয়মিত, নামমাত্র 53.5VDC এ সেট করা হয়।পূর্ণ 30kW আউটপুট পর্যন্ত স্কেলযোগ্য, সিস্টেমটি তার অপারেটিং রেঞ্জ জুড়ে 96% এরও বেশি রূপান্তর দক্ষতা অর্জন করে, শক্তি অপচয় হ্রাস করতে এবং মালিকানার মোট ব্যয় হ্রাস করতে সহায়তা করে।
সম্পূর্ণ মডুলার এবং ত্রুটি-সহিষ্ণু প্ল্যাটফর্মে নির্মিত, সিস্টেমটি এন + 1 বা বর্ধিত রিডান্ডান্সি কনফিগারেশনে দশটি 3000W রেক্টিফায়ার মডিউল সমর্থন করে।প্রতিটি গরম-আদান-প্রদানযোগ্য মডিউল 2kg এরও কম ওজনের এবং সক্রিয় শক্তি ফ্যাক্টর সংশোধন (≥ 0) সহ জোরপূর্বক বায়ু শীতল ব্যবহার করে.৯৯) এবং কম মোট হারমোনিক বিকৃতি (THDi ≤৫%) গ্রিডের স্থিতিশীলতা এবং উচ্চ-বিশ্বস্ততা ডিসি আউটপুট উভয়ই নিশ্চিত করে।সমগ্র সমাবেশ একটি 6U চ্যাসি মধ্যে অন্তর্ভুক্ত করা হয় যা স্ট্যান্ডার্ড 19-ইঞ্চি ক্যাবিনেটে সরঞ্জাম-কম সংহতকরণের জন্য ডিজাইন করা হয়েছেসামনের দিকের অ্যাক্সেস দ্রুত মডিউল প্রতিস্থাপন এবং পরিষেবা সক্ষম করে, যখন পিছনের দিকে তামার বাসবারগুলি পরিষ্কার, উচ্চ বর্তমানের তারের সমর্থন করে।একটি আইপি 20 রেটযুক্ত ঘরের ইনস্টলেশন এবং অপারেশন সময় মৌলিক যান্ত্রিক সুরক্ষা প্রদান করে.
অ্যাপ্লিকেশন দৃশ্যকল্প৩০ কিলোওয়াট বিটিএস ক্যাবিনেট ডিসি পাওয়ার সিস্টেম
-
৫জি ম্যাক্রো বেস স্টেশন
-
৫জি মাইক্রো বেস স্টেশন
-
৪জি এলটিই বেস স্টেশন
-
বিতরণকৃত অ্যান্টেনা সিস্টেম (ডিএএস)
-
রিমোট রেডিও ইউনিট (RRU) / বেস ব্যান্ড ইউনিট (BBU)
-
টেলিযোগাযোগ কেন্দ্রীয় কার্যালয়
30kw BTS ক্যাবিনেট ডিসি পাওয়ার সিস্টেমের বৈশিষ্ট্য
-
এসি ইনপুটঃ ২২০ ভোল্ট এক-ফেজ, ৪৫-৬৫ হার্জ
-
এসি এসপিডিঃ 20/40kA, 8/20μs
-
ডিসি আউটপুটঃ -৫৩.৫ ভিডিসি, সর্বোচ্চ ৩০ কিলোওয়াট
-
রেক্টিফায়ার মডিউলঃ ১০ x ৩ কিলোওয়াট, এন+১ রিডন্ড্যান্স,৯৬% দক্ষতা
-
ব্যাটারি এমসিবি: 4 x 125A/1P
-
ডিসি এসপিডিঃ 10/20kA, 8/20μs
-
এলএলভিডিঃ1*32A/1P+2*40A/1P+2*63A/1P+2*125A/1P
-
বিএলভিডি:2*6A/1P+2*10A/1P+2*16A/1P+2*32A/1P+2*63A/1P
| প্রকার | ET48500 | |||
| সিস্টেম | মাত্রা | 482.0(W) *350.0(D) *6U(H) | ||
| ওজন | ≤৩১ কেজি (রেক্টিফায়ার ছাড়া) | |||
| শীতল করার মোড | প্রাকৃতিক শীতলতা | |||
| ইনস্টলেশন মোড | 19 ইঞ্চি র্যাক উপর ইনস্টল করা | |||
| ক্যাবলিং মোড | উপরের প্রবেশদ্বার এবং উপরের প্রস্থান | |||
| রক্ষণাবেক্ষণ মোড | সামনের রক্ষণাবেক্ষণ, সমর্থন মডিউল গ্রেড পরিবর্তন | |||
| সুরক্ষা স্তর | আইপি ২০ | |||
| এসি বিতরণ |
ইনপুট মোড
|
সার্কিট ব্রেকার ছাড়াই এক-ফেজ 220V, পিছনের তামার বাসবার তারের | ||
|
ইনপুট ফ্রিকোয়েন্সি |
45 ~ 65Hz, নামমাত্র মানঃ 50Hz/60Hz |
|||
|
এসি এসপিডি |
20kA/40kA, 8/20μs | |||
| ডিসি বিতরণ |
আউটপুট ভোল্টেজ | -43~-58VDC, নামমাত্র মানঃ -53.5VDC | ||
| সর্বাধিক ক্ষমতা | 30kw ((10*3000w, N+1 রিডান্ডান্সি) | |||
| ব্যাটারি ব্রেকার | 4*125A/1P | |||
| লোড ব্রেকার |
LLVD: 1*32A/1P+2*40A/1P+2*63A/1P+2*125A/1P BLVD: 2*6A/1P+2*10A/1P+2*16A/1P+2*32A/1P+2*63A/1P |
|||
| ডিসি এসপিডি | 10kA/20kA, 8/20μs | |||
| সংশোধনকারী | ইনপুট ভোল্টেজ | 85VAC ₹300VAC, নামমাত্র 220VAC | ||
| কার্যকারিতা | > ৯৬% | |||
| নামমাত্র শক্তি | 3000W ((176~300VAC) | |||
| কাজের তাপমাত্রা | -40°C~+75°C ((পরিপূর্ণ আউটপুট 50°C এর নিচে) | |||
| মাত্রা | 106.5mm(W) ×286mm(D) ×41.5mm ((1U/H) | |||
| ওজন | ≤2kg | |||
| শীতল করার মোড | জোর করে ঠান্ডা করা | |||
| পাওয়ার ফ্যাক্টর | ≥০99 | |||
| টিএইচডি | ≤৫% | |||
| ডিসি আউটপুট | ¥43 ~ ¥58VDC, নামমাত্র ¥53.5VDC, সর্বোচ্চ 55A | |||
| কন্ট্রোলার | সিগন্যাল ইনপুট | 4 AI ((3 পরিবেশে তাপমাত্রা, 1 আর্দ্রতা) | ||
| অ্যালার্ম আউটপুট | 8 শুষ্ক যোগাযোগ | |||
| RS232 | হ্যাঁ। | |||
| RS485 | হ্যাঁ। | |||
| এসএনএমপি | হ্যাঁ। | |||
| প্রদর্শন মোড | এলসিডি | |||
| পরিবেশ | অপারেটিং তাপমাত্রা |
-৪০°সি থেকে +৬৫°সি (পুরো আউটপুট ৫০°সি এর নিচে) | ||
| সংরক্ষণের তাপমাত্রা | -৪০°সি~+৭০°সি | |||
| অপারেটিং আর্দ্রতা | ৫% থেকে ৯৫% (অ-কন্ডেনসিং) | |||
| উচ্চতা | 0~3000m(যদি উচ্চতা 2000m থেকে 3000m পরিসীমা মধ্যে হয়, সর্বোচ্চ অপারেটিং উচ্চতা ২০০ মিটার বাড়ার সাথে সাথে তাপমাত্রা ১ ডিগ্রি সেলসিয়াস কমে যায়। |
|||

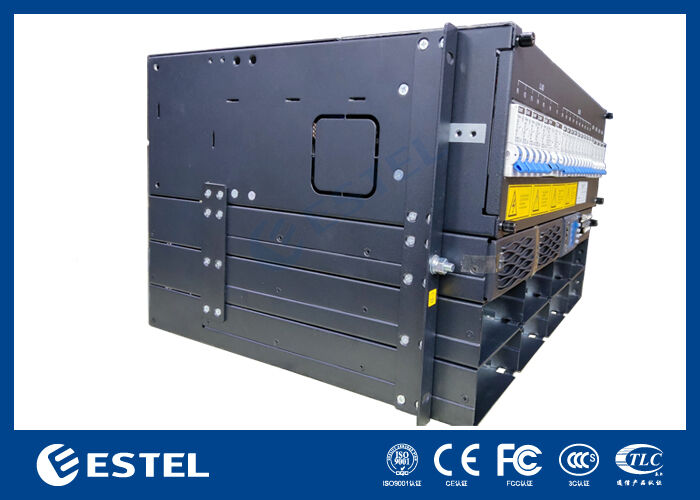

৩০ কিলোওয়াট বিটিএস ক্যাবিনেট ডিসি পাওয়ার সিস্টেমের বিবরণ

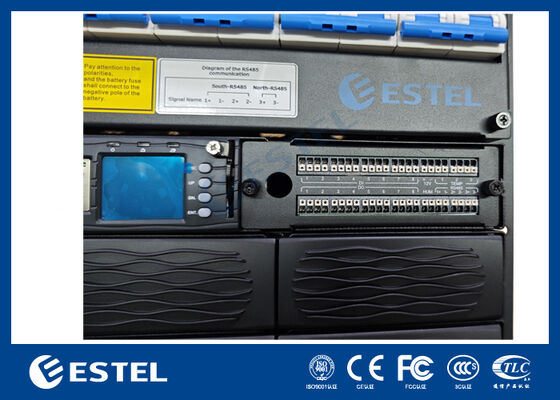

30kw BTS ক্যাবিনেট ডিসি পাওয়ার সিস্টেমের I/O বোর্ড

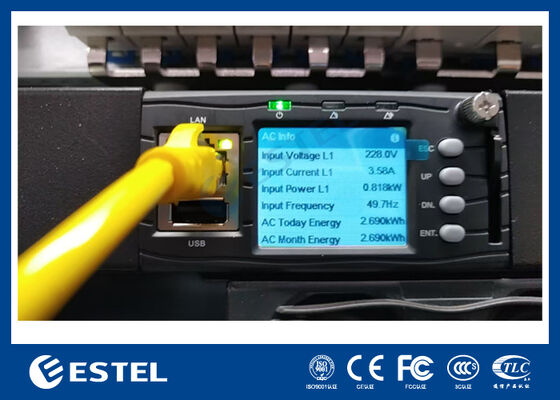

পাওয়ার স্টুটাস 30kw বিটিএস ক্যাবিনেট ডিসি পাওয়ার সিস্টেম
-
