আরএস৪৮৫ রিমোট মনিটরিং সহ ডিসি৪৮ভি ৩ইউ বিটিএস টেলিকম রেক্টিফায়ার সিস্টেম
পণ্যের বিবরণ
ডিসি ৪৮ ভি টেলিকম রেক্টিফায়ার সিস্টেম
,300A টেলিকম পাওয়ার সিস্টেম
,RS485 রিমোট মনিটরিং রেক্টিফায়ার

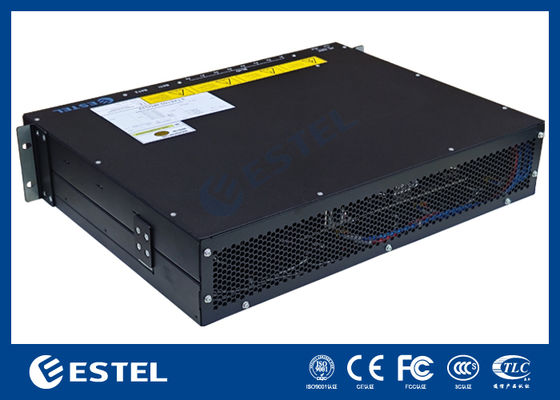

আরএস৪৮৫ রিমোট মনিটরিং সহ ডিসি৪৮ভি ৩ইউ বিটিএস টেলিকম রেক্টিফায়ার সিস্টেম
3U BTS টেলিকম রেক্টিফায়ার সিস্টেমের প্রোডাক্ট ওভারভিউ
ET48300-M5E63 হল ESTEL দ্বারা উন্নত একটি DC র্যাক পাওয়ার সিস্টেম, এটি একটি উচ্চ ক্ষমতা, স্থিতিস্থাপক DC পাওয়ার সমাধান প্রদান করে যা বিশেষভাবে টেলিযোগাযোগ অবকাঠামোর জন্য ডিজাইন করা হয়েছে,ডাটা সেন্টার অপারেশন, এবং নির্ভরযোগ্য ডিসি পাওয়ার বিতরণ প্রয়োজন শিল্প অ্যাপ্লিকেশন।এটি 380VAC গ্রহণ করে (একক-ফেজ এবং তিন-ফেজের জন্য সামঞ্জস্যপূর্ণ) এবং একটি স্থিতিশীল DC আউটপুট সরবরাহ করে যা ₹43VDC থেকে ₹58VDC এর মধ্যে নিয়মিত, একটি নামমাত্র অপারেটিং পয়েন্ট ₹53.5VDC. একটি সর্বোচ্চ আউটপুট ক্ষমতা অফার 18kW,এই সিস্টেমটি নির্ভরযোগ্যভাবে উচ্চ চাহিদাযুক্ত ইনস্টলেশনগুলিকে সমর্থন করে এবং 96% এরও বেশি পাওয়ার রূপান্তর দক্ষতা অর্জন করে.
DC বিতরণ প্যানেলটি 1 * 250A ব্যাটারি সার্কিট ব্রেকার দিয়ে সজ্জিত এবং নিরাপদ এবং নমনীয় শক্তি পরিচালনার জন্য LLVD & BLVD কার্যকারিতা অন্তর্ভুক্ত।সিস্টেম ইন্টেলিজেন্স 3 এনালগ সেন্সর ইনপুট বৈশিষ্ট্যযুক্ত একটি ডেডিকেটেড নিয়ামক দ্বারা সরবরাহ করা হয়, 7 ডিজিটাল অবস্থা ইনপুট, এবং 6 কনফিগারযোগ্য শুকনো যোগাযোগ বিপদাশঙ্কা রিলে। দূরবর্তী পর্যবেক্ষণ এবং ব্যবস্থাপনা RS232/485 এবং SNMP ইন্টারফেসের মাধ্যমে সক্ষম করা হয়,যখন একটি ইন্টিগ্রেটেড এলসিডি ডিসপ্লে স্থানীয় অবস্থা দেখার এবং কনফিগারেশন অনুমতি দেয়.
এসি স্পেসিফিকেশন৩ ইউ বিটিএস টেলিকম রেক্টিফায়ার সিস্টেমের
ইনপুট মোডঃ৩৮০ ভিএসি, একক-ফেজ এবং তিন-ফেজ উভয় কনফিগারেশনের সাথে সামঞ্জস্যপূর্ণ
ইনপুট ফ্রিকোয়েন্সিঃ৪৫ হার্জ থেকে ৬৫ হার্জ (৫০ হার্জ/৬০ হার্জ)
ডিসি স্পেসিফিকেশন৩ ইউ বিটিএস টেলিকম রেক্টিফায়ার সিস্টেমের
আউটপুট ভোল্টেজঃ-৪৩ ভোল্ট থেকে -৫৮ ভিডিসি (রেট করা -৫৩.৫ ভিডিসি)
সর্বাধিক ক্ষমতাঃ18kW (6 x 3kW রেক্টিফায়ার মডিউল, N+1 রিডান্ডান্সি)
ব্যাটারি ব্রেকার:১ x ২৫০ এ
লোড ব্রেকার৩ ইউ বিটিএস টেলিকম রেক্টিফায়ার সিস্টেমের
এলএলভিডিঃ1 x <125A/1PN (রিজার্ভ)
বিএলভিডি:6 x ≤63A/1PN + 2 x ≤125A/1PN (সংরক্ষিত)

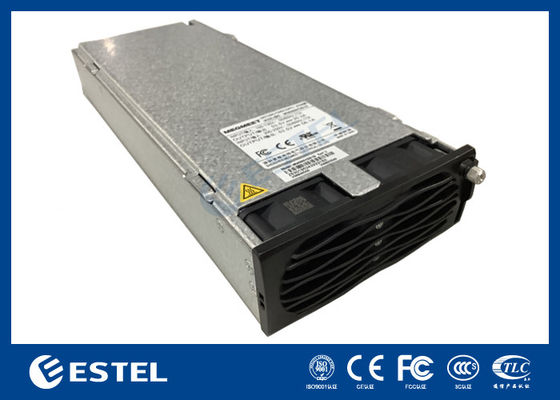

সংশোধক মডিউল৩ ইউ বিটিএস টেলিকম রেক্টিফায়ার সিস্টেমের
ইনপুট ভোল্টেজঃ85VAC ~ 300VAC (নামমাত্র 220VAC)
কার্যকারিতা:> ৯৬%
নামমাত্র শক্তিঃ3000W (176 ~ 300VAC)
ঠান্ডা করার মোডঃজোর করে ঠান্ডা করা
পাওয়ার ফ্যাক্টরঃ≥০99
টিএইচডি:≤৫%
ডিসি আউটপুটঃ-৪৩ ~ -৫৮ ভিডিসি (রেট করা -৫৩.৫ ভিডিসি), সর্বোচ্চ ৫৫ এ
| প্রকার | ET48300-M5E63 | |||
| সিস্টেম | মাত্রা | 482.6 ((W) *350.0 ((D) *3U ((H) | ||
| ওজন | ≤১৫ কেজি (রেক্টিফায়ার ছাড়া) | |||
| শীতল করার মোড | প্রাকৃতিক শীতলতা | |||
| ইনস্টলেশন মোড | ১৯ ইঞ্চি র্যাক বা ক্যাবিনেটের ভিতরে ইনস্টল করা | |||
| ক্যাবলিং মোড | উপরের প্রবেশদ্বার এবং উপরের প্রস্থান | |||
| রক্ষণাবেক্ষণ মোড | সামনের রক্ষণাবেক্ষণ, সমর্থন মডিউল গ্রেড পরিবর্তন | |||
| সুরক্ষা স্তর | আইপি ২০ | |||
| এসি বিতরণ |
ইনপুট মোড | ৩৮০ ভিএসি, এক-ফেজ এবং তিন-ফেজ উভয়ের জন্য সামঞ্জস্যপূর্ণ | ||
| ইনপুট ফ্রিকোয়েন্সি | 45 ~ 65Hz, নামমাত্র মানঃ 50Hz/60Hz | |||
| ডিসি বিতরণ |
আউটপুট ভোল্টেজ | -43~-58VDC, নামমাত্র মানঃ -53.5VDC | ||
| সর্বাধিক ক্ষমতা | ১৮ কিলোওয়াট ((৬*৩ কিলোওয়াট, এন+১ রিডান্ডান্সি) | |||
| ব্যাটারি ব্রেকার | ১*২৫০এ | |||
| লোড ব্রেকার |
LLVD: 1*<125A/1PN (রিজার্ভ) BLVD: 6*≤63A/1PN+2*≤125A/1PN ((সংরক্ষিত) |
|||
| সংশোধনকারী | ইনপুট ভোল্টেজ | 85VAC ₹300VAC, নামমাত্র 220VAC | ||
| কার্যকারিতা | > ৯৬% | |||
| নামমাত্র শক্তি | 3000W ((176~300VAC) | |||
| কাজের তাপমাত্রা | -40°C~+75°C ((পরিপূর্ণ আউটপুট 50°C এর নিচে) | |||
| মাত্রা | 106.5mm(W) ×286mm(D) ×41.5mm ((1U/H) | |||
| ওজন | ≤2kg | |||
| শীতল করার মোড | জোর করে ঠান্ডা করা | |||
| পাওয়ার ফ্যাক্টর | ≥০99 | |||
| টিএইচডি | ≤৫% | |||
| ডিসি আউটপুট | ¥43 ~ ¥58VDC, নামমাত্র ¥53.5VDC, সর্বোচ্চ 55A | |||
| কন্ট্রোলার | সিগন্যাল ইনপুট | 3 AI (3 পরিবেষ্টিত তাপমাত্রা), 7 DI | ||
| অ্যালার্ম আউটপুট | 6 শুষ্ক যোগাযোগ | |||
| যোগাযোগ বন্দর | RS232/485, SNMP | |||
| প্রদর্শন মোড | এলসিডি | |||
| পরিবেশ | অপারেটিং তাপমাত্রা |
-৪০°সি থেকে +৬৫°সি (পুরো আউটপুট ৫০°সি এর নিচে) | ||
| সংরক্ষণের তাপমাত্রা | -৪০°সি~+৭০°সি | |||
| অপারেটিং আর্দ্রতা | ৫% থেকে ৯৫% (অ-কন্ডেনসিং) | |||
| উচ্চতা | 0~3000m(যদি উচ্চতা 2000m থেকে 3000m পরিসীমা মধ্যে হয়, সর্বোচ্চ অপারেটিং উচ্চতা ২০০ মিটার বাড়ার সাথে সাথে তাপমাত্রা ১ ডিগ্রি সেলসিয়াস কমে যায়। |
|||
৩ ইউ বিটিএস টেলিকম রেক্টিফায়ার সিস্টেমের কাঠামো
-
