1U র্যাক মাউন্ট ইন্টিগ্রেটেড ডিসি পাওয়ার সিস্টেম ডুয়াল রেক্টিফায়ার স্লট মনিটরিং ইউনিট RS485 বা ল্যান ইন্টারফেস সহ
পণ্যের বিবরণ
1U র্যাক-মাউন্ট ডিসি পাওয়ার সিস্টেম
,ডাবল রেক্টিফায়ার স্লট পাওয়ার সিস্টেম
,RS485 LAN ইন্টারফেস পাওয়ার সিস্টেম
ডুয়াল রেকটিফায়ার স্লট মনিটরিং ইউনিট RS485 বা LAN ইন্টারফেস সহ 1U র্যাক মাউন্ট ইন্টিগ্রেটেড ডিসি পাওয়ার সিস্টেম
জন্য ওভারভিউ1U র্যাক মাউন্ট ইন্টিগ্রেটেড ডিসি পাওয়ার সিস্টেম
এই1U হাই র্যাক-মাউন্ট ইন্টিগ্রেটেড ডিসি পাওয়ার সিস্টেমকমপ্যাক্ট, উচ্চ-দক্ষতা এবং দূরবর্তীভাবে পর্যবেক্ষণ করা পাওয়ার ডেলিভারি প্রয়োজন এমন অ্যাপ্লিকেশনগুলির জন্য ডিজাইন করা হয়েছে। এটি পাওয়ার ইনপুট টার্মিনাল, ডুয়াল রেকটিফায়ার স্লট, আউটপুট পোর্ট, ব্যাটারি কানেকশন, মনিটরিং ইন্টারফেস এবং সিগন্যাল আইওকে একটি চেসিসে সংহত করে।
ইউনিটটি টেলিকম বেস স্টেশন, ছোট আকারের ডেটা সেন্টার এবং বিতরণ করা শক্তি ক্যাবিনেটের জন্য আদর্শ। দূরবর্তী যোগাযোগ এবং নমনীয় IO সম্প্রসারণ সমর্থন করার সময় এটি স্থিতিশীল -48VDC আউটপুট নিশ্চিত করে।
জন্য বৈশিষ্ট্য1U র্যাক মাউন্ট ইন্টিগ্রেটেড ডিসি পাওয়ার সিস্টেম
1U কমপ্যাক্ট ডিজাইন
স্ট্যান্ডার্ড 19-ইঞ্চি র্যাকগুলি ফিট করে, শুধুমাত্র 1U উচ্চ, স্থান-সীমাবদ্ধ ইনস্টলেশনের জন্য উপযুক্ত।

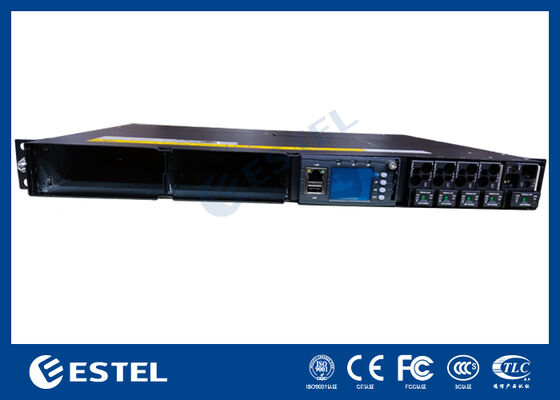

ডুয়াল হট-সোয়াপ রেকটিফায়ার স্লট
রিডানডেন্সি বা লোড সম্প্রসারণ সমর্থন করে দুটি সংশোধনকারী মডিউল (একটি ফটোতে ইনস্টল করা) মিটমাট করে।
ইন্টিগ্রেটেড মনিটরিং প্যানেল
সিস্টেমের স্থিতি, ভোল্টেজ/কারেন্ট ডিসপ্লে এবং স্থানীয় কনফিগারেশনের জন্য বোতাম সহ ফ্রন্ট-মাউন্ট করা LED ডিসপ্লে।
মাল্টি-প্রটোকল কমিউনিকেশন
দিয়ে সজ্জিতLAN (ইথারনেট)এবংRS485পোর্ট, NMS/BMS-এর সাথে একীকরণের জন্য SNMP বা Modbus সমর্থন করে।
একাধিক আউটপুট সংযোগ

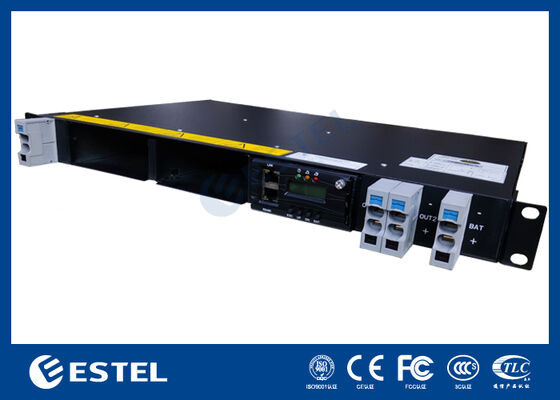

সামনের দিকউচ্চ-বর্তমান ডিসি আউটপুট টার্মিনাল(যেমন, OUT1+, OUT1–) নির্ভরযোগ্য লোড সংযোগের জন্য প্লাগ-টাইপ সংযোগকারী সহ।
ব্যাপক IO টার্মিনাল ব্লক

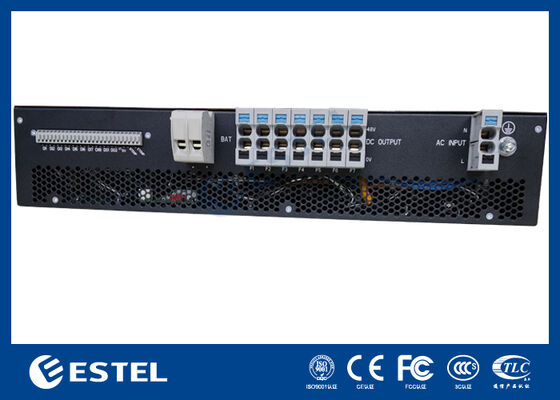

রিয়ার-সাইড টার্মিনাল ব্লক সহDI/DO,তাপমাত্রা সেন্সর,ব্যাটারি ভোল্টেজ, এবংএসপিডি (সার্জ সুরক্ষা ডিভাইস)পর্যবেক্ষণ পয়েন্ট।
গ্রাউন্ডিং এবং নিরাপত্তা লেবেল
সুরক্ষা সম্মতি এবং ক্ষেত্রের রক্ষণাবেক্ষণের সহজতার জন্য উচ্চ-ভোল্টেজ এবং গ্রাউন্ডিং প্রতীকগুলি পরিষ্কার করুন।
1U র্যাক মাউন্ট ইন্টিগ্রেটেড ডিসি পাওয়ার সিস্টেমের জন্য পণ্যের সুবিধা
অত্যন্ত সমন্বিত
একটি একক ইউনিটে শক্তি রূপান্তর, নিয়ন্ত্রণ, নিরীক্ষণ এবং সুরক্ষা একত্রিত করে।
দূরবর্তী এবং স্থানীয় পর্যবেক্ষণ
স্থানীয়ভাবে LCD বা দূরবর্তীভাবে RS485/LAN ইন্টারফেসের মাধ্যমে অ্যাক্সেস করা যেতে পারে।
সহজ রক্ষণাবেক্ষণ এবং সম্প্রসারণ
প্লাগ-ইন রেকটিফায়ার এবং সামনের দিকের সংযোগগুলি দ্রুত ইনস্টলেশন এবং সমস্যা সমাধানের অনুমতি দেয়।
নমনীয় স্থাপনা
টাওয়ার-মাউন্ট করা ক্যাবিনেট, আউটডোর 5G ঘের, বা মাইক্রো ডেটা সেন্টার UPS সিস্টেমের জন্য উপযুক্ত।
খরচ-কার্যকর এবং মডুলার
প্রথমে শুধুমাত্র একটি রেকটিফায়ার দিয়ে মাপযোগ্য, তারপর প্রয়োজন হলে দুটিতে প্রসারিত করা হয়।
জন্য প্রযুক্তিগত বিশেষ উল্লেখ1U র্যাক মাউন্ট ইন্টিগ্রেটেড ডিসি পাওয়ার সিস্টেম
|
আইটেম |
স্পেসিফিকেশন |
|
ফর্ম ফ্যাক্টর |
1U, 19" র্যাক-মাউন্ট |
|
সংশোধনকারী স্লট |
2 (হট-অদলবদলযোগ্য, 1টি ছবিতে জনবহুল) |
|
আউটপুট ভোল্টেজ |
-48ভিডিসি (নামমাত্র) |
|
ইনপুট ভোল্টেজ |
90-290VAC (রেকটিফায়ার স্পেকের উপর ভিত্তি করে) |
|
ডিসি আউটপুট টার্মিনাল |
উচ্চ-বর্তমান OUT1+ / OUT1– (x2 সেট) |
|
মনিটরিং ইন্টারফেস |
LCD + বোতাম (ESC, UP, DN, ENT) |
|
যোগাযোগ বন্দর |
LAN (RJ45), RS485 |
|
সিগন্যাল IO |
DI/DO, তাপমাত্রা, ব্যাটারি ভোল্টেজ, SPD সংকেত |
|
কুলিং |
প্রাকৃতিক বা বাধ্যতামূলক পরিচলন (কনফিগারেশনের উপর ভিত্তি করে) |
|
গ্রাউন্ডিং |
সামনের আর্থিং পয়েন্ট + নিরাপত্তা চিহ্ন |
|
সাধারণ পাওয়ার রেটিং |
1.5kW - 3kW (প্রতি রেকটিফায়ার স্লট, মডিউলের উপর নির্ভর করে) |
অ্যাপ্লিকেশন দৃশ্যকল্প
5G/4G টেলিকম বেস স্টেশন
ব্যাটারি ব্যাকআপ সিস্টেম নিয়ন্ত্রণ
মাইক্রো ডেটা সেন্টার
ইন্ডাস্ট্রিয়াল নেটওয়ার্ক এজ নোড
স্মার্ট ট্রাফিক কন্ট্রোল ক্যাবিনেট
দূরবর্তী পর্যবেক্ষণ আশ্রয়কেন্দ্র
উপসংহার
এই 1U ডিসি পাওয়ার সিস্টেমটি টেলিকম এবং শিল্প পরিবেশের চাহিদার জন্য নির্ভরযোগ্য -48VDC পাওয়ার সরবরাহের জন্য একটি কমপ্যাক্ট কিন্তু শক্তিশালী সমাধান সরবরাহ করে। ইন্টিগ্রেটেড মনিটরিং, মডুলার রেকটিফায়ার সাপোর্ট এবং ব্যাপক IO সহ, এটি আধুনিক ডিস্ট্রিবিউটেড পাওয়ার সিস্টেমের জন্য একটি ভবিষ্যত-প্রস্তুত সমাধান।
-
