টেলিকম পাওয়ার সিস্টেম IP65 আউটডোর পাওয়ার এনক্লোজার, সাথে 12kW 200A রেকটিফায়ার
পণ্যের বিবরণ
আইপি৬ পাঁচ আউটডোর টেলিকম পাওয়ার সিস্টেম
,১২ কিলোওয়াট টেলিকম পাওয়ার হাউজিং
,200A রেক্টিফায়ার পাওয়ার সিস্টেম
আউটডোর টেলিকম পাওয়ার সিস্টেম আইপি 65 12 কিলোওয়াট 200 এ রেক্টিফায়ার সহ আউটডোর পাওয়ার হাউজ
1. আউটডোর টেলিকম পাওয়ার সিস্টেম আইপি৬৫ আউটডোর পাওয়ার এনক্লোজার চালু করা হয়েছে

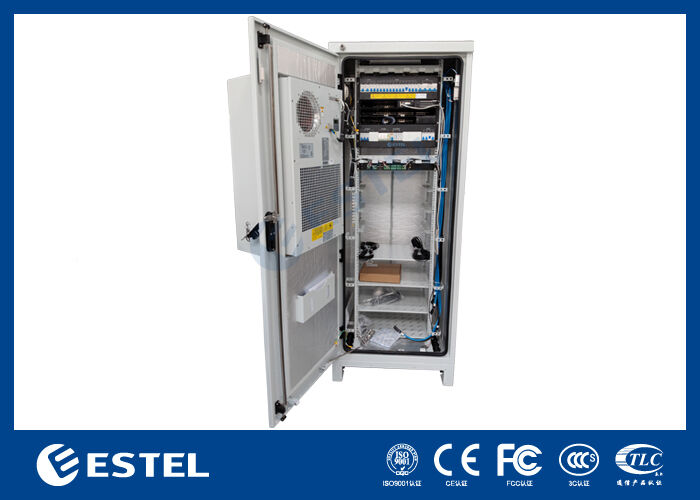

ET7575200A-38U-12kW/200A একটি বহিরঙ্গন ক্যাবিনেট যা টেলিকম সরঞ্জামগুলির জন্য স্থিতিশীল শক্তি সরবরাহ করতে পারে এবং গ্রাহকের সরঞ্জামগুলিকে ক্ষতি এবং চরম আবহাওয়ার পরিস্থিতি থেকে রক্ষা করতে পারে।এটি টেলিকম আইটি সরঞ্জামগুলির জন্য স্থিতিশীল এবং উচ্চমানের ডিসি পাওয়ার সরবরাহ করেএই ক্যাবিনেটটি বহিরাগত টেলিযোগাযোগ সরঞ্জামগুলির শারীরিক সংযোগের জন্য একটি আদর্শ সমাধান যা DC পাওয়ার সরবরাহের প্রয়োজন।
2. 12 কিলোওয়াট রেক্টিফায়ার পাওয়ার সিস্টেমের পরামিতি
টেলিকম পাওয়ার সিস্টেমগুলি কাস্টমাইজড পণ্য, রেক্টিফায়ার ক্ষমতা, সৌর শক্তি ক্ষমতা, ইনপুট ব্রেকার, এলএলভিডি এবং বিএলভিডি ব্রেকার এবং ব্রেকার ব্র্যান্ডগুলি গ্রাহকের প্রয়োজনীয়তার উপর ভিত্তি করে।

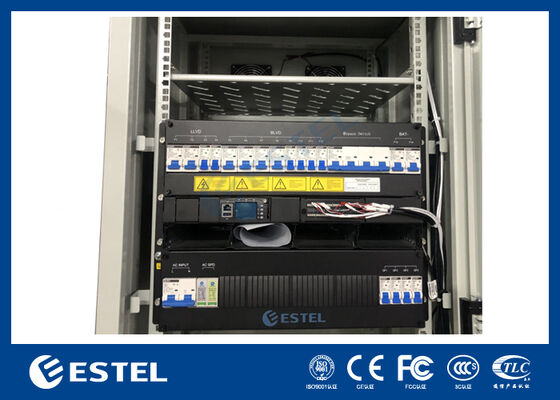

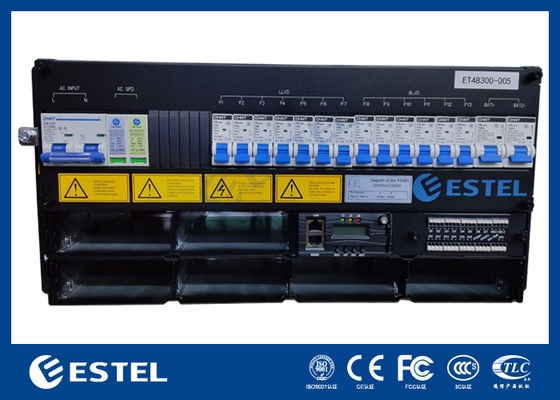

এই পাওয়ার ক্যাবিনেটের পাওয়ার সিস্টেমটি একটি 12kW 200A খাঁটি রেক্টিফায়ার পাওয়ার সিস্টেম। এবং এর পরামিতিগুলি নীচের টেবিলে তালিকাভুক্ত করা হয়েছে।
| পয়েন্ট | প্যারামিটার | |
| শারীরিক |
আকার |
W × D × H = 482.6mm × 350.6mm × 8U (H) |
|
ওজন |
≤ ৪২ কেজি (মডিউল ছাড়া) |
|
|
ইনস্টলেশন |
19 ′′ স্ট্যান্ডার্ড র্যাক মাউন্টযোগ্য |
|
|
ক্যাবল রুটিং |
নীচে এবং উপরে বাইরে |
|
|
রক্ষণাবেক্ষণ |
সামনের রক্ষণাবেক্ষণ, গরম-পরিবর্তনযোগ্য |
|
|
আইপি গ্রেড |
আইপি ২০ | |
| এসি পাওয়ার বিতরণ |
ইনপুট |
১-ফেজ, ২২০ ভিএসি |
|
ইনপুট এমসিবি |
2 × 125A/3P |
|
|
ঘনত্ব |
45-65Hz, নামমাত্র মানঃ 50Hz/60Hz |
|
|
এসি এসপিডি |
20kA/40kA, 8/20μs |
|
|
এসি আউটপুট |
/ | |
|
ডিসি পাওয়ার বিতরণ |
আউটপুট |
-43VDC থেকে -58VDC, নামমাত্র আউটপুটঃ -53.5VDC |
| সর্বাধিক ক্ষমতা | ১২ কিলোওয়াট রেক্টিফায়ার সিস্টেম (৪×৩ কিলোওয়াট); | |
|
ব্যাটারি এমসিবি |
2 × 125A/1P |
|
| লোড এমসিবি |
এলএলভিডিঃ 2× 125A/1P, 2× 63A/1P |
|
|
বিএলভিডি: ৪×১২৫এ/১পি, ৪×৬৩এ/১পি |
||
|
ডিসি এসপিডি |
10kA/20kA, 8/20μs |
|
|
সংশোধনকারী মডিউল |
ইনপুট ভোল্টেজ |
85VAC - 300VAC, নামমাত্র মানঃ 220VAC |
|
কার্যকারিতা |
≥ ৯৬% |
|
|
নামমাত্র আউটপুট শক্তি |
৩০০০W |
|
|
কাজের তাপমাত্রা |
-৪০°সি থেকে +৭৫°সি (৫০°সি @পুরো লোড আউটপুট) |
|
|
আকার |
W × D × H = 106.5mm × 286mm × 41.5mm (1U) |
|
|
ওজন |
≤ ২.১ কেজি |
|
|
ঠান্ডা |
জোরপূর্বক বায়ু শীতল |
|
|
পাওয়ার ফ্যাক্টর |
≥ 0.99 @ 220VAC, 20% - 100% লোড |
|
|
শক্তি পর্যবেক্ষণ |
সিগন্যাল ইনপুট |
৪-ওয়ে এআই (৩টি ব্যাটারি তাপমাত্রা সেন্সর, ১টি পরিবেষ্টিত তাপমাত্রা সেন্সর); ৮-মুখী ডিআই; |
|
অ্যালার্ম আউটপুট |
৮-ওয়ে ডিও |
|
|
যোগাযোগ বন্দর |
ল্যান, ইউএসবি, আরএস৪৮৫, এসএনএমপি |
|
|
প্রদর্শন মোড |
এলসিডি | |

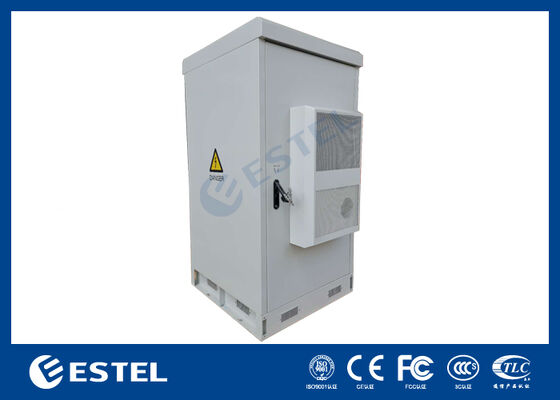

3. 38U আইপি 65 আউটডোর পাওয়ার কেস এর পরামিতি
১) ক্যাবিনেটের বৈশিষ্ট্যঃ
| কনফিগারেশন | পয়েন্ট | টেকনিক্যাল প্যারামিটার |
| ক্যাবিনেট | মডেল | ET7575200A-38U |
| সুরক্ষা স্তর | আইপি৫৫ | |
| বাহ্যিক মাত্রা | H750mm × W750mm × D2000mm (কাস্টমাইজ করা যায়) | |
| অভ্যন্তরীণ মাত্রা | ১৯ ইঞ্চি রেল, ৩৫ ইউ | |
| উপাদান | গ্যালভানাইজড স্টিল, অভ্যন্তরীণ প্লেট:1.0 মিমি, বাইরের প্লেটঃ 1.2 মিমি, বেস বেধঃ 2.0 মিমি, ডাবল দেয়াল | |
| বিচ্ছিন্নতা | পিইএফ | |
| লেপ | পলিস্টার পাউডার লেপ | |
| রঙ | RAL7035 | |
| লক | তিন পয়েন্ট লকিং সিস্টেম | |
| হিংজ | অভ্যন্তরীণ চাকা | |
| ইনস্টলেশন বিকল্প | ইনস্টলেশন আনুষাঙ্গিক সহ মেঝে মাউন্ট করা | |
| ক্যাবল রুটিং | ক্যাবল ভিতরে এবং ক্যাবিনেটের নীচে থেকে আউট | |
| রক্ষণাবেক্ষণ | একটা সামনের দরজা | |
| ঠান্ডা | শীতল করার ক্ষমতা | ১৫০০ ওয়াট |
| পাওয়ার সাপ্লাই | ৪৮ ভিডিসি | |
| পিডিইউ | বিদ্যুৎ বিতরণ ইউনিট | 125A 6 উপায় ইউকে প্লাগ |
| সেন্সর | দরজা সেন্সর, জল সেন্সর, তাপমাত্রা এবং আর্দ্রতা সেন্সর, ধোঁয়া সেন্সর | |
| অন্যান্য | আলোকসজ্জা | LED ল্যাম্পঃ 48VDC সুইচ সহ |
| পরিবেশ | কাজের তাপমাত্রা | -40°C ~+55°C (+সৌর বিকিরণ) |
| সংরক্ষণ তাপমাত্রা | -৪০°সি~+৭০°সি | |
| কাজের আর্দ্রতা | ৫% থেকে ৯৫% ((কোনও কনডেন্সেশন নেই) | |
| কাজের উচ্চতা | 0~4000 মিটার | |
2) সুরক্ষা বৈশিষ্ট্যঃ
- ধুলো, তেল, এবং অন্যান্য অ ক্ষয়কারী উপাদান থেকে সম্পূর্ণ সুরক্ষা
- সংযুক্ত সরঞ্জামগুলির সাথে যোগাযোগের বিরুদ্ধে সম্পূর্ণ সুরক্ষা
- জল থেকে সুরক্ষা, যে কোন দিক থেকে ঘরের বিরুদ্ধে একটি ডোজ দ্বারা প্রজেক্ট করা জল পর্যন্ত
- দেয়াল-মাউন্ট, ফ্রি স্ট্যান্ডিং, খাঁজ, এবং টেলিগ্রাফ মেরু মাউন্ট পাওয়া যায়
- সিল্ক-স্ক্রিনিং লোগো, অ্যানোডাইজিং, বা খোদাইয়ের পরিষেবা উপলব্ধ
4. আউটডোর টেলিকম পাওয়ার সিস্টেমের অ্যাপ্লিকেশন আইপি 65 12 কিলোওয়াট 200 এ রেক্টিফায়ার সহ আউটডোর পাওয়ার অভ্যন্তর
বহিরঙ্গন ক্যাবিনেটটি টেলিযোগাযোগ অপারেটরদের মোবাইল টেলিযোগাযোগ সাইট, বহিরঙ্গন ছোট আশ্রয়স্থল, রেলওয়ের বৈদ্যুতিক নিয়ন্ত্রণ ক্যাবিনেট, যোগাযোগ বেস স্টেশন,বাইরের বায়ু সনাক্তকরণ স্টেশনসৌর নিয়ন্ত্রণ ক্যাবিনেট ইত্যাদি।
-
