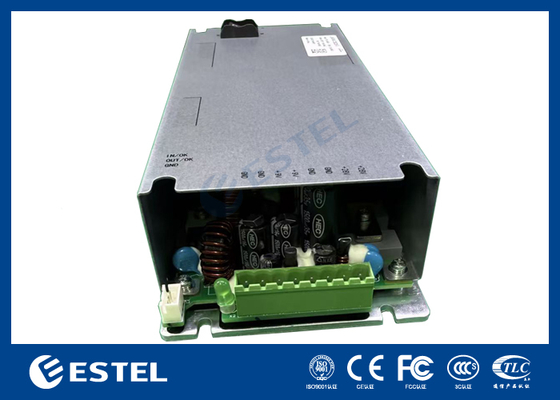

MR483000HG2B-GS উচ্চ-দক্ষতা সম্পন্ন 3000W রেকটিফায়ার মডিউল, 85–290VAC ইনপুট, 42–58VDC আউটপুট, জোরপূর্বক বায়ু শীতলীকরণ, CE/UL সার্টিফাইড
পণ্যের বিবরণ
৩০০০ ওয়াট টেলিকম রেক্টিফায়ার মডিউল
,জোরপূর্বক বায়ু শীতলীকরণ সহ উচ্চ-দক্ষতা সম্পন্ন রেকটিফায়ার মডিউল
,CE সার্টিফাইড টেলিকম রেকটিফায়ার 42-58VDC
MR483000HG2B-GS উচ্চ-দক্ষতা সম্পন্ন 3000W রেকটিফায়ার মডিউল, 85–290VAC ইনপুট, 42–58VDC আউটপুট, জোরপূর্বক বায়ু শীতলীকরণ, CE/UL সার্টিফাইড
পণ্য ওভারভিউ
MR483000HG2B-GSএকটি পাওয়ার সাপ্লাই ডিভাইস যা স্ট্যান্ডার্ড AC ভোল্টেজকে স্থিতিশীল 48Vdc-তে রূপান্তরিত করে, যা যোগাযোগ পাওয়ার সাপ্লাই সিস্টেমের জন্য ব্যবহৃত হয়।
একটি বৃহত্তর লোড ক্যাপাসিটির জন্য, রেকটিফায়ার মডিউলগুলি সমান্তরালে সংযুক্ত করা যেতে পারে, অথবা একটি অতিরিক্ত স্বাধীন মনিটরিং মডিউল বুদ্ধিমান নিয়ন্ত্রণের জন্য ব্যবহার করা যেতে পারে।
রেকটিফায়ার মডিউলটি একটি প্লাগ-ইন মডুলার ইউনিট যা র্যাক এবং ক্যাবিনেটের সাথে সামঞ্জস্যপূর্ণ হওয়ার জন্য ডিজাইন করা হয়েছে।
অপারেটিং পরিবেশ
| আইটেম | কনফিগারেশন |
|---|---|
| অপারেটিং তাপমাত্রা | –10℃ ~ +75℃ |
| নোট: –10℃ ~ 55℃-এ স্বাভাবিক কার্যক্রম; | |
| 55℃ থেকে 65℃ পর্যন্ত 80%-এ পাওয়ার হ্রাস, এবং 65℃ থেকে 75℃ পর্যন্ত 40%-এ হ্রাস করা হয়েছে। | |
| –40℃-এ স্টার্টআপ সম্ভব, ইনপুট চালু হওয়ার পরে। | |
| সংরক্ষণ তাপমাত্রা | –40℃ ~ +75℃ |
| আপেক্ষিক আর্দ্রতা | 5% ~ 95% (ঘনীভবন নেই) |
| উচ্চতা | ≤4000m (3000m-এর উপরে প্রতি 200m-এ 1℃ হ্রাস) |
বৈদ্যুতিক বৈশিষ্ট্য
ইনপুট প্যারামিটার
-
অপারেটিং ভোল্টেজ: 85Vac থেকে 290Vac
-
ফ্রিকোয়েন্সি: 45Hz ~ 66Hz (রেটেড: 50/60Hz)
-
ইনপুট কারেন্ট: ≤18A
-
পাওয়ার ফ্যাক্টর: ≥0.99 (220Vac-এ, 20%~100% লোড)
-
THD: ≤5% (50%~100% লোডে)
আউটপুট প্যারামিটার
-
আউটপুট ভোল্টেজ: 42VDC ~ 58VDC (রেটেড: 53.5VDC)
-
লিনিয়ার পাওয়ার হ্রাস:
-
176VAC থেকে 290VAC পর্যন্ত 3000W
-
175VAC থেকে 85VAC পর্যন্ত 1250W-এ হ্রাস
-
-
ভোল্টেজ রেগুলেশন: ≤±0.6%Vo
-
রিপল এবং নয়েজ: ≤200mVp-p (≤20MHz ব্যান্ডউইথ)
-
স্ট্যান্ডবাই পাওয়ার: ≤4W
-
স্টার্টআপ সময়: 3s ~ 8s
-
হোল্ড-আপ সময়: >10ms
-
ফোন নয়েজ: ≤2mV
-
ওয়াইডব্যান্ড নয়েজ ভোল্টেজ:
-
≤50mV (3.4kHz ~ 150kHz)
-
≤20mV (0.15MHz ~ 30MHz)
-
যান্ত্রিক বৈশিষ্ট্য
-
মাত্রা: 41.5mm (H) × 106.4mm (W) × 291mm (D)
-
ওজন: <2kg
-
কুলিং: বিল্ট-ইন ফ্যানের সাথে জোরপূর্বক বায়ু শীতলীকরণ (লিনিয়ার স্পিড কন্ট্রোল)
আউটপুট বৈশিষ্ট্য
-
মূল ম্যানুয়ালে অন্তর্ভুক্ত গ্রাফ এবং কার্ভ (আউটপুট কারেন্ট, ইনপুট ভোল্টেজ হ্রাস, তাপমাত্রা হ্রাস, দক্ষতা কার্ভ)
অন্যান্য বৈশিষ্ট্য
সুরক্ষা বৈশিষ্ট্য
-
ইনপুট ওভার-ভোল্টেজ:
-
290~300Vac → সতর্কীকরণ আলো, আউটপুট স্বাভাবিক
-
300Vac → আউটপুট বন্ধ
-
-
আন্ডার-ভোল্টেজ:
-
<80±5Vac → আউটপুট বন্ধ
-
80~90Vac → স্বয়ংক্রিয় পুনরুদ্ধার
-
-
আউটপুট ওভার-ভোল্টেজ:
-
অভ্যন্তরীণ: 58.5VDC–60.5VDC, লকআউট, পুনরায় পাওয়ার করার মাধ্যমে পুনরুদ্ধার
-
বাহ্যিক: >500ms-এর জন্য >63VDC, লকআউট
-
-
কারেন্ট সীমাবদ্ধতা: আউটপুট কার্ভ দেখুন
-
শর্ট-সার্কিট: দীর্ঘ সময়ের সহনশীলতা, স্বয়ংক্রিয় পুনরুদ্ধার
-
ওভার-টেম্পারেচার: সুরক্ষিত
-
সার্টিফিকেশন: CE, UL, CB
-
UL/EN/IEC 62368-1
-
-
EMC: EN 55032 ক্লাস B, EN 55035, IEC 61000-3-2/3
-
বিদ্যুৎ সুরক্ষা: 5kA (8/20μs)
-
MTBF: >500,000 ঘন্টা @ 25℃
-
নয়েজ: ≤55dB(A) @ 40℃
ইন্টারফেস বর্ণনা
গোল্ড ফিঙ্গার পিন লেআউট
| পিন | ফাংশন |
|---|---|
| 1, 2 | আউটপুট 48V– |
| 3, 4 | প্রি-চার্জ |
| 5, 6 | আউটপুট 48V+ |
| 7 | গ্রুপ ঠিকানা |
| 8 | অভ্যন্তরীণ ঠিকানা |
| 13 | CANL |
| 14 | CANH |
| 31, 32 | সুরক্ষা গ্রাউন্ড |
| 33, 34 | AC নিরপেক্ষ |
| 35, 36 | AC ফেজ |
মডিউল প্যানেল বর্ণনা
সামনের প্যানেলের সূচক:
-
পাওয়ার (সবুজ)
-
চালু: স্বাভাবিক
-
বন্ধ: কোনো ইনপুট নেই / ইনপুট অস্বাভাবিক
-
4Hz ফ্ল্যাশ: ম্যানুয়াল ক্যোয়ারি স্ট্যাটাস
-
-
অ্যালার্ম (হলুদ)
-
বন্ধ: কোনো অ্যালার্ম নেই
-
চালু: কারেন্ট সীমা
-
0.5Hz ফ্ল্যাশ: কম্যুনিকেশন লস
-
4Hz ফ্ল্যাশ: ঠিকানা ত্রুটি
-
ত্রুটি (লাল)
-
চালু: কোনো আউটপুট নেই / অভ্যন্তরীণ ত্রুটি
-
ওভার-ভোল্টেজ লক: রিসেট করতে 1 মিনিটের জন্য আনপ্লাগ করুন
-
