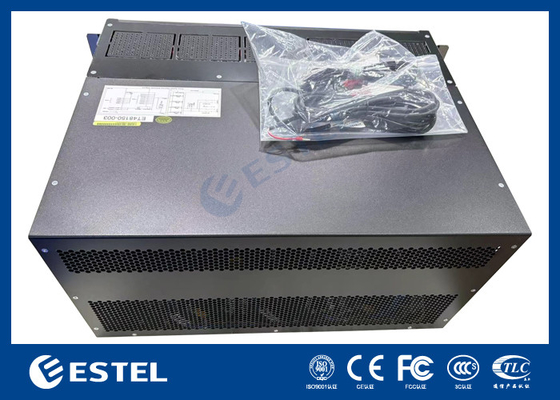

উচ্চ ক্ষমতা 3 ′′ 27kW 7U র্যাক-মাউন্ট ডিসি পাওয়ার সিস্টেম, মডুলার 3000W সংশোধনকারী, প্রশস্ত এসি ইনপুট, > 96% দক্ষতা

পণ্যের সংক্ষিপ্ত বিবরণ

3 ′′ 27kW 7U র্যাক-মাউন্ট করা ডিসি পাওয়ার সিস্টেমটি একটি উচ্চ-ক্ষমতা সমাধান যা টেলিযোগাযোগ নেটওয়ার্ক, ডেটা সেন্টার এবং নির্ভরযোগ্য ডিসি সরবরাহের প্রয়োজন এমন শিল্প স্থাপনার জন্য ডিজাইন করা হয়েছে।এটি উভয় 380VAC তিন-ফেজ এবং 220VAC এক-ফেজ ইনপুট সমর্থন করে, একটি স্থিতিশীল ₹43 থেকে ₹58VDC আউটপুট প্রদান করে ₹53.5VDC এর নামমাত্র মান সহ। সর্বোচ্চ ক্ষমতা 27kW,এই সিস্টেমটি 96% এর বেশি দক্ষতা বজায় রেখে বড় আকারের অ্যাপ্লিকেশনগুলির জন্য পর্যাপ্ত শক্তি নিশ্চিত করে.

সিস্টেমটি সর্বোচ্চ নয়টি রেক্টিফায়ার মডিউলকে একীভূত করে, প্রতিটি 3000W এর নামমাত্র এবং ওজন ≤2kg। এই মডিউলগুলি জোরপূর্বক শীতল, উচ্চ শক্তি ফ্যাক্টর ≥0 বৈশিষ্ট্যযুক্ত।99, এবং টিএইচডি ≤5%, পরিষ্কার এবং স্থিতিশীল ডিসি পাওয়ার রূপান্তর নিশ্চিত করে। সামনের রক্ষণাবেক্ষণ, শীর্ষ ক্যাবল এন্ট্রি এবং আইপি 20 সুরক্ষা সহ নকশাটি সুরক্ষা, পরিষেবাযোগ্যতা,এবং 19 ইঞ্চি র্যাক মধ্যে ইন্টিগ্রেশন সহজ.

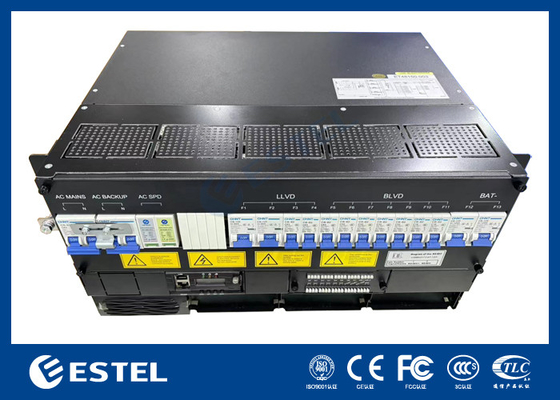

ডিসি বিতরণে ছয়টি 125A ব্যাটারি ব্রেকার এবং চারটি 63A লোড ব্রেকার রয়েছে, যা নমনীয় এবং নিরাপদ লোড ম্যানেজমেন্ট সরবরাহ করে। বুদ্ধিমান নিয়ামক 4 অ্যানালগ ইনপুট, 7 ডিজিটাল ইনপুট সমর্থন করে,৬ টি শুকনো যোগাযোগের বিপদাশঙ্কা, এবং RS232/485 এবং SNMP এর মাধ্যমে দূরবর্তী যোগাযোগ। একটি এলসিডি ডিসপ্লে দ্বারা স্থানীয় পর্যবেক্ষণ সক্ষম করা হয়।

চ্যালেঞ্জিং পরিবেশের জন্য নির্মিত, ইউনিটটি 40 °C থেকে +65 °C পর্যন্ত কাজ করে, 5-95% অ-কন্ডেনসিং আর্দ্রতা সহ্য করে এবং 3000 মিটার পর্যন্ত উচ্চতায় স্থিতিশীল অপারেশন বজায় রাখে।এর মডুলার আর্কিটেকচার এবং শক্তিশালী কর্মক্ষমতা, ৩২৭ কিলোওয়াট ৭ ইউ ডিসি পাওয়ার সিস্টেমটি এমন গুরুত্বপূর্ণ অবকাঠামোর জন্য একটি আদর্শ পছন্দ যা স্কেলযোগ্য এবং নির্ভরযোগ্য শক্তি সমাধানের প্রয়োজন।

সিস্টেম

• মাত্রাঃ 482.0 ((W) × 350.0 ((D) × 7U ((H)

• ওজনঃ ≤30kg (সঠিককারী ছাড়া)

• শীতল করার মোডঃ প্রাকৃতিক শীতল

• ইনস্টলেশন মোডঃ 19 ইঞ্চি র্যাক বা ক্যাবিনেটের ভিতরে ইনস্টল করা

• ক্যাবলিং মোডঃ উপরের ইনপুট এবং উপরের আউটপুট

• রক্ষণাবেক্ষণ মোডঃ সামনের রক্ষণাবেক্ষণ, সমর্থন মডিউল গ্রেড পরিবর্তন

• সুরক্ষা স্তরঃ IP20

এসি বিতরণ

• ইনপুট মোডঃ 380VAC তিন-ফেজ বা 220VAC এক-ফেজ

• ইনপুট ক্ষমতাঃ 1×63A/3P

• ইনপুট ফ্রিকোয়েন্সিঃ ৪৫-৬৬ হার্জ, নামমাত্র মানঃ ৫০-৬০ হার্জ

• এসি এসপিডিঃ 20kA/40kA, 8/20μs

ডিসি বিতরণ

• আউটপুট ভোল্টেজঃ ¥43 ~ ¥58VDC, নামমাত্র মানঃ ¥53.5VDC

• সর্বোচ্চ ক্ষমতাঃ ২৭ কিলোওয়াট (৩ কিলোওয়াট × ৯)

• ব্যাটারি ব্রেকারঃ 6×125A/1P

• লোড ব্রেকারঃ এলএলভিডিঃ নেই; বিএলভিডিঃ ৪×৬৩এ/১পি

• DC SPD: 10kA, 8/20μs

সংশোধনকারী

• ইনপুট ভোল্টেজঃ 85VAC ~ 300VAC, নামমাত্র 220VAC

• কার্যকারিতাঃ >96%

• নামমাত্র শক্তিঃ ৩০০০ ওয়াট (১৭৬-৩০০ ভিএসি)

• কাজের তাপমাত্রাঃ ₹40°C ~ +75°C (পুরো আউটপুট 50°C এর নিচে)

• মাত্রাঃ 106.5mm ((W) × 286mm ((D) × 41.5mm ((H) (1U/H)

• ওজনঃ ≤2kg

• ঠান্ডা করার মোডঃ জোর করে ঠান্ডা করা

• পাওয়ার ফ্যাক্টরঃ ≥০।99

• টিএইচডিঃ ≤৫%

• ডিসি আউটপুটঃ ₹43 ~ ₹58VDC, নামমাত্র ₹53.5VDC, সর্বোচ্চ 55A

কন্ট্রোলার

• সিগন্যাল ইনপুটঃ 4 AI (3 ব্যাটারি টেম্প, 1 পরিবেষ্টিত টেম্প), 7 DI

• অ্যালার্ম আউটপুটঃ 6 শুকনো যোগাযোগ

• যোগাযোগ পোর্টঃ RS232/485, SNMP

• প্রদর্শন মোডঃ এলসিডি

পরিবেশ

• অপারেটিং তাপমাত্রাঃ ₹40°C ~ +65°C (পুরো আউটপুট 50°C এর নিচে)

• সংরক্ষণের তাপমাত্রাঃ ¥40°C ~ +70°C

• অপারেটিং আর্দ্রতাঃ 5% ~ 95% (অ-কন্ডেনসিং)

• উচ্চতাঃ 0 ~ 3000m (যদি উচ্চতা 2000m থেকে 3000m এর মধ্যে থাকে, তবে সর্বোচ্চ অপারেটিং তাপমাত্রা 200m দ্বারা উচ্চতা বৃদ্ধি হিসাবে 1 °C হ্রাস পায়।)
