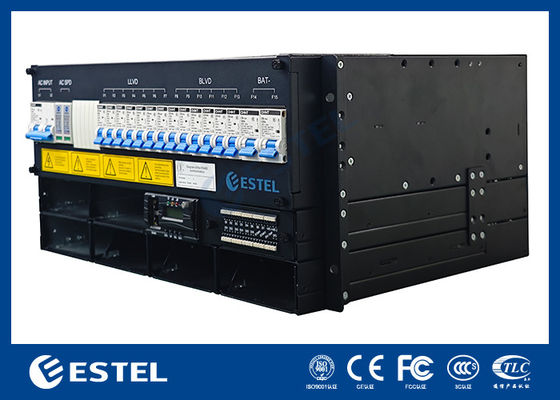

কমপ্যাক্ট ৩–৯ কিলোওয়াট ৬ইউ র‍্যাক-মাউন্টড ডিসি পাওয়ার সলিউশন, উচ্চ দক্ষতা >৯৬%, মডুলার ৩০০০ ওয়াট রেকটিফায়ার, নমনীয় এসি ইনপুট

পণ্য পরিচিতি

এই ৩–৯ কিলোওয়াট ৬ইউ র‍্যাক-মাউন্টড ডিসি পাওয়ার সলিউশনটি টেলিকম, আইটি অবকাঠামো এবং শিল্প সাইটগুলির জন্য নির্ভরযোগ্য এবং দক্ষ শক্তি সরবরাহ করার জন্য ডিজাইন করা হয়েছে। এটি ৩৮০VAC থ্রি-ফেজ এবং ২২০VAC সিঙ্গেল-ফেজ উভয় ইনপুট সমর্থন করে, যা একটি নিয়ন্ত্রিত –43 থেকে –58VDC আউটপুট প্রদান করে, যার রেটিং –53.5VDC, যা গুরুত্বপূর্ণ নেটওয়ার্কগুলিতে স্থিতিশীল ডিসি সরবরাহ করার জন্য উপযুক্ত করে তোলে।

এই সিস্টেমটি তিনটি হট-সোয়াপযোগ্য রেকটিফায়ার মডিউলের মাধ্যমে ৯ কিলোওয়াটের সর্বোচ্চ আউটপুট ক্ষমতা অর্জন করে, যার প্রত্যেকটির রেটিং ৩০০০ ওয়াট এবং ওজন ২ কেজির কম। জোরপূর্বক বায়ু শীতলকরণ, উচ্চ পাওয়ার ফ্যাক্টর ≥0.99, এবং মোট হারমোনিক বিকৃতি ≤5% সহ, রেকটিফায়ারগুলি চাহিদাপূর্ণ লোডের অধীনেও স্থিতিশীল কর্মক্ষমতা এবং উচ্চ-মানের পাওয়ার রূপান্তর নিশ্চিত করে।

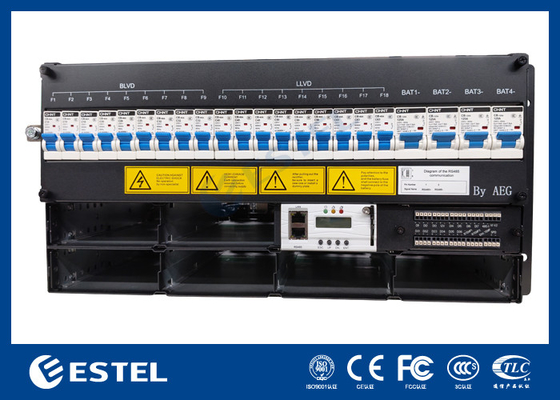

ডুয়াল ১২৫এ ব্যাটারি ব্রেকার এবং একাধিক BLVD লোড ব্রেকার দিয়ে সজ্জিত, সিস্টেমটি নমনীয় ডিসি বিতরণ এবং উন্নত নিরাপত্তা প্রদান করে। এর কন্ট্রোলার তাপমাত্রা পর্যবেক্ষণ (ব্যাটারি এবং পরিবেষ্টিত), ডিজিটাল ইনপুট এবং শুকনো কন্টাক্ট অ্যালার্ম একত্রিত করে, যেখানে যোগাযোগ পোর্ট (RS232/485, SNMP) দূরবর্তী তত্ত্বাবধান সক্ষম করে। একটি ফ্রন্ট-প্যানেল এলসিডি স্থানীয় ব্যবস্থাপনার জন্য স্বজ্ঞাততা প্রদান করে।

দীর্ঘস্থায়িত্বের জন্য ডিজাইন করা হয়েছে, সাবর‍্যাক –40℃ থেকে +65℃ পর্যন্ত কাজ করে, ৫–৯৫% নন-কনডেনসিং আর্দ্রতা সহ্য করে এবং ৩০০০ মিটার পর্যন্ত উচ্চতায় নির্ভরযোগ্য কর্মক্ষমতা বজায় রাখে। কমপ্যাক্ট ৬ইউ ফর্ম ফ্যাক্টর, সামনের অ্যাক্সেস রক্ষণাবেক্ষণ এবং IP20 সুরক্ষা এটিকে মিশন-ক্রিটিক্যাল অ্যাপ্লিকেশনগুলিতে দক্ষতা, স্কেলাবিলিটি এবং স্থাপনার সহজতা চাইছেন এমন অপারেটরদের জন্য একটি ব্যবহারিক পছন্দ করে তোলে।

সিস্টেম

• মাত্রা: 482.0(W) × 350.0(D) × 6U(H)

• ওজন: ≤25 কেজি (রেকটিফায়ার ছাড়া)

• কুলিং মোড: প্রাকৃতিক শীতলকরণ

• ইনস্টলেশন মোড: ১৯-ইঞ্চি র‍্যাকে বা ক্যাবিনেটের ভিতরে ইনস্টল করা হয়েছে

• কেবলিং মোড: শীর্ষ ইনলেট এবং শীর্ষ আউটলেট

• রক্ষণাবেক্ষণ মোড: সামনের রক্ষণাবেক্ষণ, মডিউল গ্রেড পরিবর্তন সমর্থন করে

• সুরক্ষার স্তর: IP20

এসি বিতরণ

• ইনপুট মোড: ৩৮০VAC থ্রি-ফেজ বা ২২০VAC সিঙ্গেল ফেজ

• ইনপুট ক্ষমতা: ১×৬৩এ/3P

• ইনপুট ফ্রিকোয়েন্সি: 45–66Hz, রেটেড মান: 50Hz/60Hz

• এসি এসপিডি: 20kA/40kA, 8/20µs

ডিসি বিতরণ

• আউটপুট ভোল্টেজ: –43 ~ –58VDC, রেটেড মান: –53.5VDC

• সর্বোচ্চ ক্ষমতা: ৯ কিলোওয়াট (৩ কিলোওয়াট × ৩)

• ব্যাটারি ব্রেকার: ২×১২৫এ/1P

• লোড ব্রেকার: LLVD: নেই; BLVD: ৩×৬৩এ/1P, ৩×৪০এ/1P, ১×২৫এ/1P

• ডিসি এসপিডি: 10kA, 8/20µs

রেকটিফায়ার

• ইনপুট ভোল্টেজ: 85VAC ~ 300VAC, রেটেড 220VAC

• দক্ষতা: >96%

• রেটেড পাওয়ার: ৩০০০ ওয়াট (176–300VAC)

• ওয়ার্কিং তাপমাত্রা: –40℃ ~ +75℃ (50℃ এর নিচে সম্পূর্ণ আউটপুট)

• মাত্রা: 106.5mm(W) × 286mm(D) × 41.5mm(H) (1U/H)

• ওজন: ≤2 কেজি

• কুলিং মোড: জোরপূর্বক শীতলকরণ

• পাওয়ার ফ্যাক্টর: ≥0.99

• THD: ≤5%

• ডিসি আউটপুট: –43 ~ –58VDC, রেটেড –53.5VDC, সর্বোচ্চ 55A

কন্ট্রোলার

• সংকেত ইনপুট: 4 AI (3 ব্যাটারি তাপমাত্রা, 1 পরিবেষ্টিত তাপমাত্রা), 7 DI

• অ্যালার্ম আউটপুট: 6 শুকনো কন্টাক্ট

• যোগাযোগ পোর্ট: RS232/485, SNMP

• ডিসপ্লে মোড: এলসিডি

পরিবেশ

• অপারেটিং তাপমাত্রা: –40℃ ~ +65℃ (50℃ এর নিচে সম্পূর্ণ আউটপুট)

• সংরক্ষণ তাপমাত্রা: –40℃ ~ +70℃

• অপারেটিং আর্দ্রতা: 5% ~ 95% (নন-কনডেনসিং)

• উচ্চতা: 0 ~ 3000m (যদি উচ্চতা 2000m থেকে 3000m এর মধ্যে থাকে, তাহলে উচ্চতা 200m বাড়ার সাথে সাথে সর্বোচ্চ অপারেটিং তাপমাত্রা 1℃ হ্রাস পায়।)
