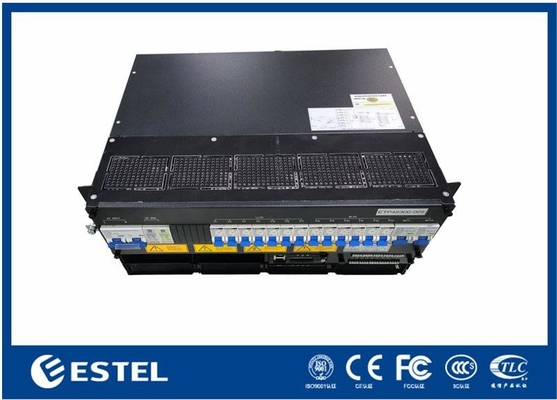

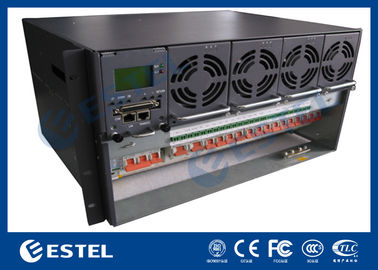

৩১৮ কেডব্লিউ ডিসি পাওয়ার সিস্টেম ৬ ইউ সাব্র্যাক, ৩৮০ ভিএসি/২২০ ভিএসি ইনপুট, ৪৩ থেকে ৫৮ ভিডিসি আউটপুট, > ৯৬% দক্ষতা, ≤২ কেজি রেক্টিফায়ার মডিউল

পণ্যের সংক্ষিপ্ত বিবরণ

3 ¢ 18 কিলোওয়াট ডিসি পাওয়ার সিস্টেম 6 ইউ সাব্র্যাকটি টেলিযোগাযোগ, আইটি এবং শিল্প অ্যাপ্লিকেশনগুলির জন্য ডিজাইন করা একটি নির্ভরযোগ্য এবং স্কেলযোগ্য শক্তি সমাধান।এটি উভয় 380VAC তিন-ফেজ এবং 220VAC এক-ফেজ ইনপুট সমর্থন করে, একটি স্থিতিশীল ₹43 থেকে ₹58VDC আউটপুট সরবরাহ করে যা ₹53.5VDC এর নামমাত্র মান সহ। সর্বোচ্চ সিস্টেম ক্ষমতা 18kW এবং 96% এর বেশি দক্ষতার সাথে এটি উচ্চ কর্মক্ষমতা, শক্তি সঞ্চয় নিশ্চিত করে,এবং ধারাবাহিক অপারেশন.

সিস্টেমটি একটি মডুলার আর্কিটেকচার গ্রহণ করে যার মধ্যে সর্বোচ্চ ছয়টি রেক্টিফায়ার মডিউল রয়েছে, প্রতিটি 3000W এর নামমাত্র এবং 2kg এরও কম ওজনের। মডিউলগুলি বাধ্যতামূলক শীতল বৈশিষ্ট্যযুক্ত, পাওয়ার ফ্যাক্টর ≥0।99, এবং THD ≤5%, পরিষ্কার এবং দক্ষ DC আউটপুট প্রদান করে। সামনের রক্ষণাবেক্ষণ সমর্থন সহ হালকা ওজন নকশা ইনস্টলেশন এবং পরিষেবা সহজতর করে,যখন আইপি২০ সুরক্ষা নিরাপত্তা এবং স্থায়িত্ব নিশ্চিত করে.

চারটি ব্যাটারি ব্রেকার (4 × 125A / 1P) এবং দ্বৈত লোড ব্রেকার (2 × 63A / 1P) দিয়ে সজ্জিত, সিস্টেমটি নিরাপদ ডিসি বিতরণ সরবরাহ করে। এটি ব্যাটারি এবং পরিবেষ্টিত তাপমাত্রার জন্য 4 টি অ্যানালগ ইনপুটও সংহত করে,৭টি ডিজিটাল ইনপুট, এবং 6 টি শুকনো যোগাযোগ বিপদাশঙ্কা আউটপুট। ব্যবহারকারী-বান্ধব অপারেশন জন্য একটি এলসিডি ইন্টারফেসের সাথে RS232/485 এবং SNMP এর মাধ্যমে পর্যবেক্ষণ সক্ষম করা হয়।

কঠোর পরিবেশের জন্য নির্মিত, ইউনিটটি 40 °C থেকে +65 °C (পূর্ণ লোড 50 °C এর নিচে) থেকে কাজ করে, 5-95% আর্দ্রতা সহ্য করে এবং 3000 মিটার পর্যন্ত উচ্চতায় ইনস্টলেশন সমর্থন করে।এর কম্প্যাক্ট 6U ডিজাইন এবং 19 ইঞ্চি র্যাক সামঞ্জস্যতা এটি উচ্চ দক্ষতা প্রয়োজন সমালোচনামূলক শক্তি সরবরাহ অ্যাপ্লিকেশন জন্য একটি আদর্শ পছন্দ করে তোলে, স্কেলযোগ্যতা এবং নির্ভরযোগ্যতা।

৩-১৮ কিলোওয়াট ৬ইউ সাবব্রেক

সিস্টেম

• মাত্রাঃ 482.0 ((W) × 350.0 ((D) × 6U ((H)

• ওজনঃ ≤২৫ কেজি (রেক্টিফায়ার ছাড়া)

• শীতল করার মোডঃ প্রাকৃতিক শীতল

• ইনস্টলেশন মোডঃ 19 ইঞ্চি র্যাক বা ক্যাবিনেটের ভিতরে ইনস্টল করা

• ক্যাবলিং মোডঃ উপরের ইনপুট এবং উপরের আউটপুট

• রক্ষণাবেক্ষণ মোডঃ সামনের রক্ষণাবেক্ষণ, সমর্থন মডিউল গ্রেড পরিবর্তন

• সুরক্ষা স্তরঃ IP20

এসি বিতরণ

• ইনপুট মোডঃ 380VAC তিন-ফেজ বা 220VAC এক-ফেজ

• ইনপুট ক্ষমতাঃ 1×63A/3P

• ইনপুট ফ্রিকোয়েন্সিঃ ৪৫-৬৬ হার্জ, নামমাত্র মানঃ ৫০-৬০ হার্জ

• এসি এসপিডিঃ 20kA/40kA, 8/20μs

ডিসি বিতরণ

• আউটপুট ভোল্টেজঃ ¥43 ~ ¥58VDC, নামমাত্র মানঃ ¥53.5VDC

• সর্বোচ্চ ক্ষমতাঃ ১৮ কিলোওয়াট (৩ কিলোওয়াট × ৬)

• ব্যাটারি ব্রেকারঃ 4×125A/1P

• লোড ব্রেকারঃ এলএলভিডিঃ নেই; বিএলভিডিঃ ২×৬৩এ/১পি

• DC SPD: 10kA, 8/20μs

সংশোধনকারী

• ইনপুট ভোল্টেজঃ 85VAC ~ 300VAC, নামমাত্র 220VAC

• কার্যকারিতাঃ >96%

• নামমাত্র শক্তিঃ ৩০০০ ওয়াট (১৭৬-৩০০ ভিএসি)

• কাজের তাপমাত্রাঃ ₹40°C ~ +75°C (পুরো আউটপুট 50°C এর নিচে)

• মাত্রাঃ 106.5mm ((W) × 286mm ((D) × 41.5mm ((H) (1U/H)

• ওজনঃ ≤2kg

• ঠান্ডা করার মোডঃ জোর করে ঠান্ডা করা

• পাওয়ার ফ্যাক্টরঃ ≥০।99

• টিএইচডিঃ ≤৫%

• ডিসি আউটপুটঃ ₹43 ~ ₹58VDC, নামমাত্র ₹53.5VDC, সর্বোচ্চ 55A

কন্ট্রোলার

• সিগন্যাল ইনপুটঃ 4 AI (3 ব্যাটারি টেম্প, 1 পরিবেষ্টিত টেম্প), 7 DI

• অ্যালার্ম আউটপুটঃ 6 শুকনো যোগাযোগ

• যোগাযোগ পোর্টঃ RS232/485, SNMP

• প্রদর্শন মোডঃ এলসিডি

পরিবেশ

• অপারেটিং তাপমাত্রাঃ ₹40°C ~ +65°C (পুরো আউটপুট 50°C এর নিচে)

• সংরক্ষণের তাপমাত্রাঃ ¥40°C ~ +70°C

• অপারেটিং আর্দ্রতাঃ 5% ~ 95% (অ-কন্ডেনসিং)

• উচ্চতাঃ 0 ~ 3000m (যদি উচ্চতা 2000m থেকে 3000m এর মধ্যে থাকে, তবে সর্বোচ্চ অপারেটিং তাপমাত্রা 200m দ্বারা উচ্চতা বৃদ্ধি হিসাবে 1 °C হ্রাস পায়।)
