পণ্যের বিবরণ:
প্রদান:
|
| সংশোধনকারী মডিউল আউটপুট শক্তি: | 3000 ডাব্লু | আবেদন: | শিল্প - কারখানার যন্ত্রপাতি |
|---|---|---|---|
| পাওয়ার ফ্যাক্টর: | ≥0.99 | ইনপুট ফ্রিকোয়েন্সি: | 47Hz ～ 63Hz |
| Max. সর্বোচ্চ Rectifier Module Output Current রেকটিফায়ার মডিউল আউটপুট কারেন: | 30 এ | প্যাকেজিং বিবরণ:: | কার্টন/কাঠের কেস |
| আউটপুট ভোল্টেজ: | AC220V বা DC48V | Standard: | GB 4943 |
| বিশেষভাবে তুলে ধরা: | ১৫ ইউ টেলিযোগাযোগ পাওয়ার সাপ্লাই ৩০০০ ওয়াট,৪৮ ভোল্ট টেলিকম পাওয়ার সিস্টেম ৬৫০ এ,এসি ইনপুট টেলিকম র্যাক পাওয়ার |
||
বহুমুখী শিল্প বিদ্যুৎ সরবরাহ ব্যবস্থা

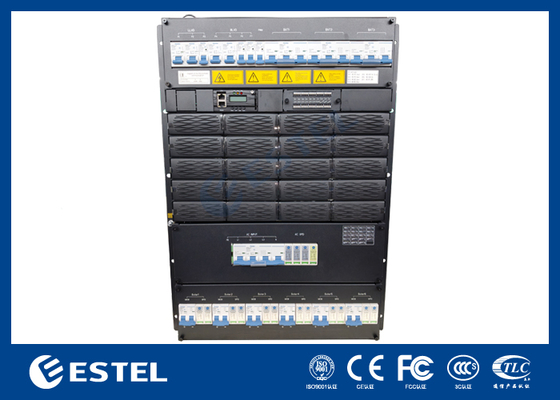

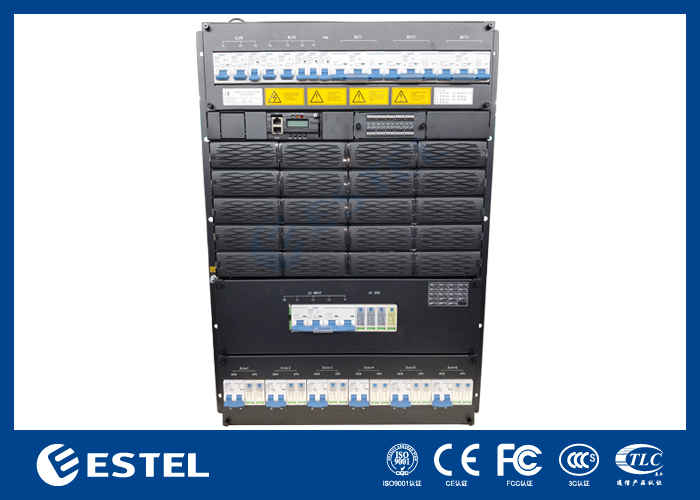

মডেল নম্বর:সাব-র্যাক পাওয়ার সাপ্লাই, 15U উচ্চতা কমপ্যাক্ট ডিজাইন যা পূরণ করে
ফাইবার এবং মাইক্রোওয়েভ ট্রান্সমিশন, অ্যাক্সেসের গুরুত্বপূর্ণ অ্যাপ্লিকেশনগুলির প্রয়োজন
ডিভাইস, সুইচ। সিস্টেমের সর্বোচ্চ ক্ষমতা 3000KW, AC/ব্যাটারি/লোড সহ
MCB। কেবলগুলি MCB এবং বাসবারের সাথে সামনে থেকে অ্যাক্সেস করা হয়।
মডেল নম্বর:IPUM39K-B5D1315
| ডিস্ট্রিবিউশন ইউনিট, রেকটিফায়ার মডিউল, রূপান্তর মডিউল, মনিটরিং মডিউল নিয়ে গঠিত। কনফিগারেশন ঐচ্ছিক, নিচের টেবিলে দেওয়া হল: | কনফিগারেশন | ইউনিট |
| পরামিতি | স্ট্যান্ডার্ড | GB 4943 |
| পরামিতি | স্ট্যান্ডার্ড | |
| পরামিতি | স্ট্যান্ডার্ড | |
| পরামিতি | স্ট্যান্ডার্ড |
EN300386, ক্লাসা
মডেল নম্বর:IPUM39K-B5D1315
দুটি মডিউল নিয়ে গঠিত:রেকটিফায়ার মডিউল (MR483000HG2B
)
ফোটোভোলটাইক মডিউল
ব্যাটারি ব্রেকার : 3*125A/3P+4*M8 বোল্ট (BAT-),
BLVD MCB:2*125A/1P, 2*6A/1P
| সংক্ষিপ্ত বিবরণ: | উৎপত্তিস্থল: শেনজেন, চীন (Mainland) |
| ইনপুট ভোল্টেজ: AC220V বা DC48V | ব্র্যান্ড নাম: ESTEL |
| আউটপুট ভোল্টেজ: AC220V বা DC48Vমডেল নম্বর: | IPUM39K-B5D1315রেকটিফায়ার মডিউল আউটপুট পাওয়ার: 3000 |
| KW | পণ্যের নাম: শিল্প বিদ্যুৎ সরবরাহ |
| ইনপুট ফ্রিকোয়েন্সি 47Hz～63Hz | সার্টিফিকেশন: ISO9001, CE, 3C, FCC, TLC |
| সর্বোচ্চ। রেকটিফায়ার মডিউল আউটপুট কারেন্ট: 50A | অ্যাপ্লিকেশন: শিল্প সরঞ্জামপাওয়ার ফ্যাক্টর: |
≥0.99
| পেমেন্ট ও শিপিং শর্তাবলী: | ন্যূনতম অর্ডার পরিমাণ: |
| 1 সেট | মূল্য: |
| আলোচনা | পেমেন্ট শর্তাবলী: |
| L/C, D/A, D/P, T/T, ওয়েস্টার্ন ইউনিয়ন | সরবরাহ ক্ষমতা: |
| প্রতি মাসে 20,000 সেট | ডেলিভারি সময়: |
| 7-10 কার্যদিবস | প্যাকেজিং বিবরণ: |
কার্টন/ কাঠের কেস
দুটি অপারেটিং পদ্ধতি:
(1) AC ইনপুট: AC চালু হওয়ার পরে রেকটিফায়ার মডিউল চালু করুন, -48Vdc আউটপুট করে, একই সময়ে ব্যাটারি চার্জ করে এবং রূপান্তর মডিউলকে পাওয়ার দেয়, রূপান্তর মডিউল 220Vac আউটপুট করে।
সাধারণ পরিস্থিতিতে, রেকটিফায়ার মডিউল এবং ডিস্ট্রিবিউশন ইউনিটের পরামিতিগুলি সবই মনিটরিং মডিউলের অধীনে থাকে, যা প্রিসেট প্যারামিটার বা ব্যবহারকারীর কমান্ড অনুযায়ী কাজ করে। যদি AC মেইন ফল্ট হয়, তাহলে ব্যাটারি সিস্টেমকে পাওয়ার দেবে এবং - 48 VDC এবং 220 vac আউটপুট করতে থাকবে, ব্যাটারির ডিসচার্জের সাথে, ব্যাটারির ভোল্টেজ কমতে শুরু করে, যখন ভোল্টেজ 43.2 V + / - 0.5 V এর নিচে থাকে, তখন মনিটরিং মডিউল ব্যাটারি আন্ডার-ভোল্টেজ সংকেত পাঠায় এবং সরাসরি লোড আউটপুট বন্ধ করে দেয়, তারপর পাওয়ার সিস্টেম কাজ করা বন্ধ করে দেবে। যখন বাহ্যিক AC মেইন পুনরুদ্ধার হয়, তখন সিস্টেমটি স্বাভাবিকভাবে আবার কাজ করবে। (উপরের সমস্ত মনিটরিং ডেটা হল সিস্টেম ডিফল্ট মান এবং ব্যবহারকারী দ্বারা রিসেট করা যেতে পারে)
(2) -48V ইনপুট: কোন AC কারেন্ট নেই বা কোন AC সংযুক্ত নেই, বাহ্যিক পাওয়ার -48V কে -48V লোড পোর্টে অ্যাক্সেস করুন, মনিটরিং এবং রূপান্তর মডিউল চালু করুন, 220Vac আউটপুট করুন।
তাপমাত্রা ক্ষতিপূরণ ফাংশন ডিফল্টভাবে চালু থাকে, যা প্রয়োজন অনুযায়ী ব্যবহারকারীর কমান্ডের মাধ্যমে সক্রিয় বা নিষিদ্ধ করা যেতে পারে। অপারেটিং তাপমাত্রা ≥55℃, পাওয়ার সাপ্লাইয়ের পাওয়ার আউটপুট রৈখিকভাবে হ্রাস পাবে (@65℃, আউটপুট পাওয়ার 1300W হবে)।
স্পেসিফিকেশন
| রেকটিফায়ার মডিউলের মাত্রা নিচে দেওয়া হল: | ||
| ইনসুলেশন রেটিং | পরামিতি | ইউনিট |
| মন্তব্য | ইনসুলেটিং শক্তি (AC ইনপুট) |
ইনপুট-আউটপুট: 3500Vdc/10mA//1min কোন ফ্ল্যাশওভার বা ভাঙ্গন নেই। পরীক্ষার আগে ডিসচার্জ টিউব/সার্জ সুরক্ষা ডিভাইস সরান, কোন রেকটিফায়ার মডিউল বা মনিটরিং মডিউল নেই। |
| 2টি রুটের লো-ভোল্টেজ টার্মিনালের সাথে আউটপুট, AC বাইপাস ফাংশন সহ উচ্চ-ভোল্টেজ, পরীক্ষা করা যাবে না। | ||
| ইনপুট-এনক্লোজার: 750Vdc/10mA//1min | ||
| আউটপুট-এনক্লোজার: 750Vdc/10mA//1min | ইনসুলেটিং শক্তি (DC ইনপুট) | |
| ইনপুট-আউটপুট: 750Vdc/10mA//1min | ||
| ইনপুট-এনক্লোজার: 750Vdc/10mA//1min | ||
| আউটপুট-এনক্লোজার: 750Vdc/10mA//1min | লিকজ কারেন্ট | ≤3.5mA |
| 280Vac ইনপুট, ফুল-লোড আউটপুট | ইনসুলেশন প্রতিরোধ | |
| @ স্বাভাবিক বায়ুমণ্ডল, 90% আপেক্ষিক আর্দ্রতা, DC 500V এর পরীক্ষার ভোল্টেজ, ইনপুট-আউটপুট, ইনপুট-গ্রাউন্ড, আউটপুট-গ্রাউন্ডের ইনসুলেশন প্রতিরোধ 10MΩ-এর কম হবে না। 2টি রুটের লো-ভোল্টেজ টার্মিনালের সাথে আউটপুট, AC বাইপাস ফাংশন সহ উচ্চ-ভোল্টেজ, পরীক্ষা করা যাবে না। | |||||
| পরিবেশ | পরামিতি | ন্যূনতম | সাধারণ | সর্বোচ্চ | ইউনিট |
| মন্তব্য | অপারেশন তাপমাত্রা পরিসীমা | -5 | 25 | +70 | |
| °C | সংরক্ষণ তাপমাত্রা | -40 | +70 | ||
| °C | আপেক্ষিক আর্দ্রতা | 5 | 95 | % | |
| দীর্ঘমেয়াদী অপারেটিং, ঘনীভবন নেই | বায়ুমণ্ডলীয় চাপ | 70 | 106 | ||
| KPa | উচ্চতা | 0 | 3000 | ||
| m | কুলিং | ||||
| ফোর্সড কুলিং, ফ্রন্ট-ইন এবং রিয়ার-আউট; ফ্যানটি সামনের প্যানেলে অবস্থিত, তাপমাত্রা নিয়ন্ত্রিত গতি সহ। |
জল ও ধুলো প্রতিরোধের স্তর বিদ্যুৎ সরবরাহ নিম্নলিখিত শর্তে সঠিকভাবে কাজ করবে: 55µm≤3*104 কণার উপরে ধুলোর ঘনত্বের ব্যাস/m3। |
||||
ধুলোর কণাগুলি নন-কন্ডাকটিভ, নন-ইলেক্ট্রোম্যাগনেটিক, নন-কোরোসিভ, জলরোধী ফাংশন ছাড়াই।
অ্যাপ্লিকেশন
(1) ইন্টিগ্রেশন অ্যাক্সেস
(2) ইনডোর ডিস্ট্রিবিউশন এবং এক্সটেনশন সিস্টেম
(3) মোবাইল স্টেশন এবং এক্সটেনশন কভারেজ সিস্টেম
(4) WLAN
(5) স্যাটেলাইট যোগাযোগ গ্রাউন্ড স্টেশন এবং মাইক্রোওয়েভ যোগাযোগ স্টেশন
(6) দুর্বল কারেন্ট ডিস্ট্রিবিউশন রুম
বৈশিষ্ট্য
(1) দুটি আউটপুট:-48Vdc, 220Vac
(2) দুটি ইনপুট:-48Vdc, 220Vac
(3) সক্রিয় পাওয়ার ফ্যাক্টর ক্ষতিপূরণ প্রযুক্তির গ্রহণ, পাওয়ার ফ্যাক্টর >0.99
(4) AC ইনপুট ভোল্টেজের বিস্তৃত অপারেটিং পরিসীমা: 90~280Vac
(5) বিস্তৃত অপারেটিং তাপমাত্রা পরিসীমা:-5℃~+55℃
(6) সুইচ প্রযুক্তি পরিচালিত,
(7) নিখুঁত ব্যাটারি ম্যানেজমেন্ট ব্যাটারির জীবনকাল বাড়ায়: চার্জ /ডিসচার্জ ম্যানেজমেন্ট, ব্যাটারি তাপমাত্রা ক্ষতিপূরণ, কম-ভোল্টেজ সুরক্ষা।
(8) হট-সোয়াপযোগ্য
(9) ইনপুট ওভার/আন্ডার ভোল্টেজ সুরক্ষা
(10) আউটপুট ওভার-ভোল্টেজ সুরক্ষা, আউটপুট ওভার-কারেন্ট সুরক্ষা, আউটপুট শর্ট-সার্কিট সুরক্ষা
(11) এম্বেডেড / ওয়াল মাউন্টেড
