ইনভার্টার পাওয়ার সাপ্লাই ডিসি৪৮ ৫কেভিএ ১২০ভি ৬০এইচজেড পাওয়ার এবং যোগাযোগ ব্যবস্থার জন্য ইনভার্টার
মৌলিক বৈশিষ্ট্য
উৎপত্তি স্থান:
Shenzhen, China (Mainland)
ব্র্যান্ডের নাম:
ESTEL
সার্টিফিকেশন:
ISO9001, CE, 3C, FCC, TLC
মডেল নম্বর:
EU-RLIS120K-5000VAN
বাণিজ্যিক সম্পত্তি
ন্যূনতম অর্ডার পরিমাণ:
1
দাম:
358-2143 usd
পেমেন্ট শর্তাবলী:
L/C, D/A, D/P, T/T, Western Union
সরবরাহ ক্ষমতা:
20,000 sets per month
পণ্যের সারসংক্ষেপ
ইনভার্টার পাওয়ার সাপ্লাই 1ইনভার্টার পাওয়ার স্পেসিফিকেশন QST048120/050C-J4A ডিসি ইনপুট নামমাত্র ইনপুট ভোল্টেজ (Vdc) -৪৮ নামমাত্র ইনপুট বর্তমান (A) 95 ইনপুট ডিসি ভোল্টেজের অনুমোদিত পরিসীমা ওয়ার্কিং ভোল্টেজ -40v ~ -58.8v বুট ভোল্টেজ -42v ~ -57v এসি বাইপাস ইনপুট অনুমোদিত বাইপাস ভোল্টেজ (Vac) ১২০±২০% ...
পণ্যের বিবরণ
বিশেষভাবে তুলে ধরা:
৫কেভিএ টেলিকম ইনভার্টার পাওয়ার সাপ্লাই
,বিদ্যুৎ ব্যবস্থার জন্য ডিসি৪৮ভি ইনভার্টার
,১২০ভি ৬০হার্জ যোগাযোগ ইনভার্টার
Rated Input Voltage (Vdc):
-48
Rated Input Current (A):
33.3
Input DC Voltage Allowable Range:
Working voltage -40v ~ -58.8v Boot voltage -42v ~ -57v
Allowable Bypass Voltage (Vac):
120±20%
Bypass Conversion Time (Ms):
≤4ms
Rated Capacity (VA):
5000
Rated Output Power (W):
4000
Rated Output Voltage And Frequency:
120Vac，60Hz
পণ্যের বর্ণনা
ইনভার্টার পাওয়ার সাপ্লাই
1ইনভার্টার পাওয়ার স্পেসিফিকেশন
| QST048120/050C-J4A | ||
| ডিসি ইনপুট | নামমাত্র ইনপুট ভোল্টেজ (Vdc) | -৪৮ |
| নামমাত্র ইনপুট বর্তমান (A) | 95 | |
| ইনপুট ডিসি ভোল্টেজের অনুমোদিত পরিসীমা |
ওয়ার্কিং ভোল্টেজ -40v ~ -58.8v বুট ভোল্টেজ -42v ~ -57v |
|
| এসি বাইপাস ইনপুট | অনুমোদিত বাইপাস ভোল্টেজ (Vac) | ১২০±২০% |
| নামমাত্র ইনপুট বর্তমান (A) | 33.3 | |
| বাইপাস রূপান্তর সময় (মি) | ≤4ms | |
| এসি আউটপুট | নামমাত্র ক্ষমতা (VA) | 5000 |
| নামমাত্র আউটপুট ক্ষমতা (W) | 4000 | |
| নামমাত্র আউটপুট ভোল্টেজ এবং ফ্রিকোয়েন্সি | ১২০ ভ্যাক, ৬০ হার্জ | |
| নামমাত্র আউটপুট বর্তমান (এ) | 33.3 | |
| আউটপুট ভোল্টেজের নির্ভুলতা (A) | ১২০±৩% | |
| আউটপুট ফ্রিকোয়েন্সি সঠিকতা (হার্জ) | ৬০±০.১% | |
| ওয়েভফর্ম ডিসঅর্ডার রেট (THD) | ≤৩% (রৈখিক লোড) | |
| গতিশীল প্রতিক্রিয়া | 10% (লোড 25% ←→100%) | |
| পাওয়ার ফ্যাক্টর (পিএফ) | 0.8 | |
| অতিরিক্ত লোডের ক্ষমতা | ≥100%~125%, 10 মিনিট; 125%~150%, 15 সেকেন্ড; 150%, অবিলম্বে বন্ধ করুন | |
| ইনভার্টার দক্ষতা | ≥ ৮৫% (৮০% প্রতিরোধ ক্ষমতা) | |
|
ইনভার্টার রূপান্তর সময় (মিঃ) |
≤4ms | |
| কাজের পরিবেশ | আইসোলেশন শক্তি (ইনপুট এবং আউটপুট) | ১৫০০ ভ্যাক, ১ মিনিট |
| গোলমাল (১ মিটার) | ≤65dB | |
| পরিবেশে তাপমাত্রা | -৫°সি~+৪০°সি | |
| আর্দ্রতা | ০-৯০%, কোন ঘনীভবন নেই | |
| ব্যবহারের উচ্চতা (মি) | ≤১০০০ | |
| যান্ত্রিক মাত্রা | স্ট্যান্ডার্ড র্যাক | 19 ইঞ্চি 4 ইউ র্যাক মাউন্ট |
| ওজন (কেজি) | 15 | |
| সুরক্ষা ফাংশন | ইনপুট আন্ডারভোল্টেজ, ইনপুট ওভারভোল্টেজ সুরক্ষা; আউটপুট ওভারলোড সুরক্ষা, আউটপুট শর্ট সার্কিট সুরক্ষা | |
2ইনভার্টার পাওয়ার সাপ্লাই কাজ নীতি চিত্র
3চেহারা মাত্রা

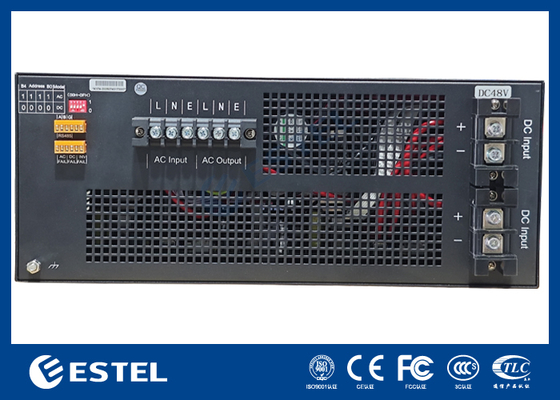

DC48V5কেভিএ রিয়ার ভিউ

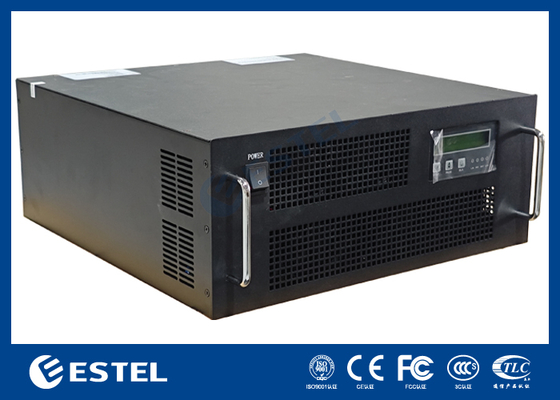

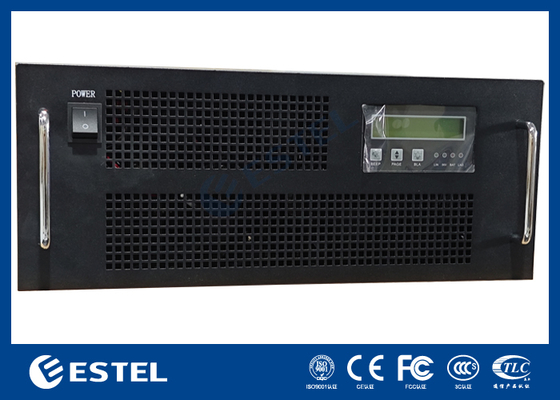

১৯ ইঞ্চি4ইউ র্যাক মাউন্ট ফ্রন্ট & রিয়ার ভিউ
| বন্দরের নাম | ফাংশন বর্ণনা | মন্তব্য | |
| ডিসি ইনপুট + | ব্যাটারি ইনপুট + | ডিসি মডিউল ইনপুট ইতিবাচক | |
| ডিসি ইনপুট - | ব্যাটারি ইনপুট - | ডিসি মডিউল ইনপুট নেতিবাচক | |
| এসি আউটপুট l | এসি আউটপুট L | আউটপুট লাইন | |
| এসি আউটপুট n | এসি আউটপুট N | আউটপুট শূন্য রেখা | |
|
এসি ইনপুট
|
এল | এসি ইনপুট L | ইনপুট লাইন |
| এন | এসি ইনপুট N | ইনপুট শূন্য রেখা | |
| ই | মাটি | গ্রাউন্ডিং তার | |
|
শুকনো যোগাযোগ |
প্রধান ব্যর্থতা | দুটি পয়েন্ট সংযোগ করা হয় যখন ত্রুটি ঘটে | |
| ডিসি ত্রুটি | দুটি পয়েন্ট সংযোগ করা হয় যখন ত্রুটি ঘটে | ||
| ইনভার্টার ত্রুটি | দুটি পয়েন্ট সংযোগ করা হয় যখন ত্রুটি ঘটে | ||
|
যোগাযোগ ইন্টারফেস |
এ | RS485A | |
| বি | RS485B | ||
| জি | জিএনডি | ||
| ডিআইপি সুইচ |
মোড নির্বাচনঃ নং 1 নম্বর, "1" এসি প্রধান ইউনিট; "0" হল ডিসি সরবরাহ। bo-b3(2-5) ঠিকানাটি 00 থেকে 15, সর্বনিম্ন 0 এবং সর্বোচ্চ 15 এর মধ্যে রয়েছে। আপনি ১৫ টি ঠিকানা সেট করতে পারেন। |
ডায়াল সুইচ কাজ করার পর পাওয়ার সাপ্লাই পুনরায় চালু করার জন্য ডিআইপি স্যুইচ সংখ্যার দিকে 1 হয়, কোন দিকে 0 হয় (0000-1111) |
|
