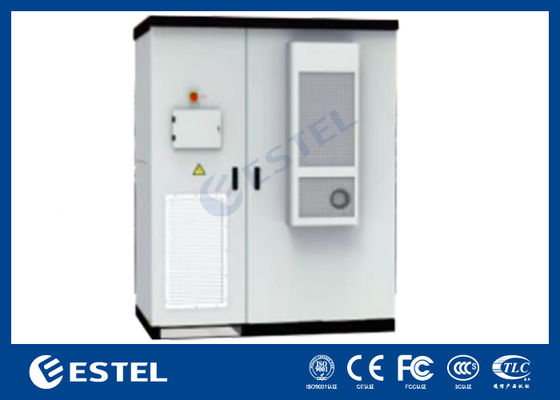

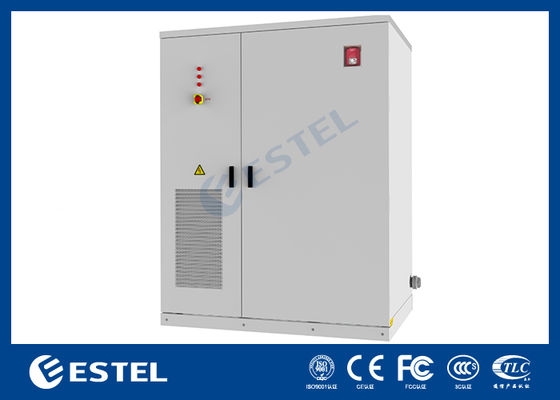

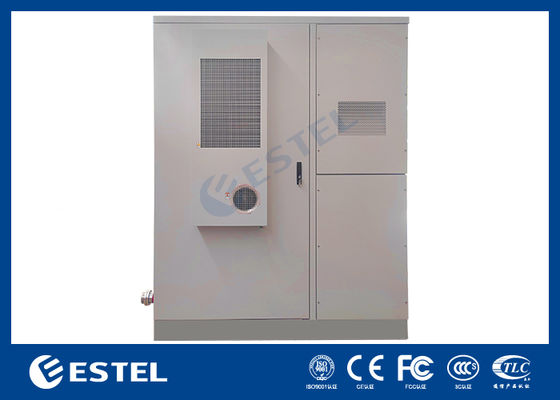

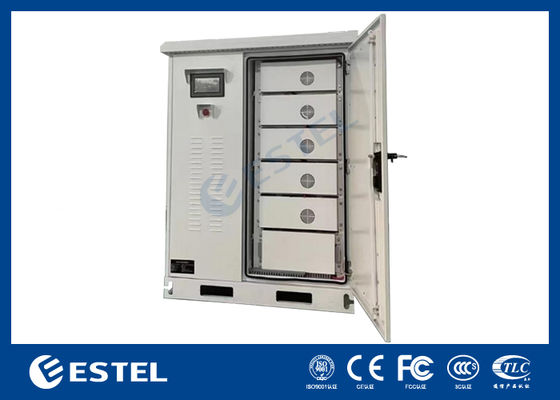

গ্রিড পাওয়ার / সোলার প্যানেল পিভি এর জন্য আউটডোর 100kW/215kWh এয়ার-কুলড ইন্টিগ্রেটেড এনার্জি স্টোরেজ সিস্টেম

গ্রিড পাওয়ার মেইনগুলির জন্য বহিরঙ্গন 100kW/215kWh ইন্টিগ্রেটেড এনার্জি স্টোরেজ সিস্টেম বিদ্যুৎ সাশ্রয় এবং সৌর প্যানেল PV ফোটোভোলটাইক শক্তি

1. সিস্টেমের ভূমিকা

100kW/215kWh বায়ু-শীতল ইন্টিগ্রেটেড শক্তি সঞ্চয় ব্যবস্থা হল 280Ah লিথিয়াম আয়রন ফসফেট ব্যাটারি দিয়ে গঠিত একটি শক্তি সঞ্চয় ব্যবস্থা। এটি গ্রিড শক্তিতে ব্যাপক অ্যাপ্লিকেশন আছে,এবং এটি শিখর শেভিং এবং উপত্যকা ভরাট উপলব্ধিবিদ্যুৎ চাহিদা ব্যবস্থাপনা, জরুরি বিদ্যুৎ সরবরাহ ইত্যাদি।

2উপকারিতা

1) একটি সমন্বিত নকশা এবং একক ক্লাস্টার ব্যবস্থাপনা গ্রহণ করে, ব্যাটারি এবং ব্যারেল প্রভাবের মধ্যে সঞ্চালনের সমস্যা সমাধান করা হয়,যা সিস্টেমের নিরাপত্তা এবং পণ্যের জীবনচক্র জুড়ে নিষ্কাশন ক্ষমতাকে ব্যাপকভাবে উন্নত করে;

2) অত্যন্ত ইন্টিগ্রেটেড, এটি সিস্টেমের খরচ আরও কমিয়ে দিলেও নকশাটিকে সহজ করে তোলে;

3) এটি একটি বৈচিত্র্যময় অগ্নি সুরক্ষা সিস্টেম অর্জন করতে পারেঃ স্ট্যান্ডার্ড কনফিগারেশনে একটি কম্পোজিট গ্যাস ডিটেক্টর এবং তাপমাত্রা নিয়ন্ত্রিত এয়ারোসোল অন্তর্ভুক্ত রয়েছে;

৪) স্বনির্মিত নিয়ন্ত্রণ ও অপারেশন সিস্টেমঃ অপারেশনাল প্রয়োজনীয়তার ভিত্তিতে স্বাধীনভাবে বিকাশিত সফটওয়্যার সিস্টেমের একটি সেট।

3. সিস্টেমের কাঠামো

4. সিস্টেম সরঞ্জাম তালিকা

5. প্রযুক্তিগত পরামিতি

6বিস্তারিত ভূমিকা

১) সাধারণ

এটি একটি মানসম্মত শক্তি সঞ্চয় ব্যবস্থা, যার নামমাত্র ক্ষমতা 215kWh প্রতি ক্যাবিনেট। এতে ব্যাটারি বক্স, উচ্চ ভোল্টেজ বক্স, শক্তি সঞ্চয় ইনভার্টার, STS, তাপমাত্রা নিয়ন্ত্রণ সিস্টেম,অগ্নি সুরক্ষা ব্যবস্থা, পাওয়ার ডিস্ট্রিবিউশন ইউনিট, বিএমএস (ব্যাটারি ম্যানেজমেন্ট সিস্টেম) এবং এনার্জি ম্যানেজমেন্ট সিস্টেম ইএমএস, এবং এপিপি ফাংশন সমর্থন করে।

পণ্যটি বহিরঙ্গন ইনস্টলেশনের জন্য উপযুক্ত, শক্তিশালী পরিবেশগত অভিযোজনযোগ্যতা, নমনীয় ইনস্টলেশন, একাধিক ক্যাবিনেট সমর্থন করে এবং সম্প্রসারণের জন্য সুবিধাজনক;এটি প্রধানত শিল্প ও বাণিজ্যিক দিক থেকে পিক শেভিং এবং উপত্যকা পূরণের জন্য ব্যবহৃত হয়, গ্রিডের চাপ কমিয়ে দেয় এবং বিদ্যুতের খরচ সাশ্রয় করে।

পণ্যটি গ্রিড-সংযুক্ত মোডে কাজ করে। পিসিএস একটি তিন-ফেজ তিন-ফেজ সিস্টেম গ্রহণ করে।এটি ক্যাবিনেটের N সারি থেকে গ্রিড পাশ থেকে N ফেজ সংযোগ করতে প্রয়োজন যাতে ক্যাবিনেটের জন্য AC220V অক্জিলিয়ারি পাওয়ার সাপ্লাই সরবরাহ করা যায়. বৈদ্যুতিক স্কিম্যাটিক চিত্র নিম্নরূপঃ

2) বৈদ্যুতিক স্কিম্যাটিক ডায়াগ্রাম

3) ব্যাটারি প্যাক বক্স

RYZ100215AF সিরিজের পণ্যগুলি 3.2V/280Ah LFP সেল গ্রহণ করে এবং প্রতিটি ব্যাটারি প্যাক বাক্সে 16 টি সেল থাকে, যা 1P16S মোডে গ্রুপ করা হয়।

৪) ব্যাটারি সেল

এই সিস্টেমটি ব্র্যান্ড নিউ এলএফপি লিথিয়াম ব্যাটারি (3.2V/280Ah) দিয়ে সজ্জিত, উচ্চ নির্দিষ্ট শক্তি, দীর্ঘ চক্র জীবন, কম খরচ, নিরাপত্তা এবং কোন দূষণ।এগুলি শক্তি সঞ্চয়কারী সিস্টেমে ব্যাপকভাবে ব্যবহৃত হয়েছে.

৫) ব্যাটারি ক্লাস্টার

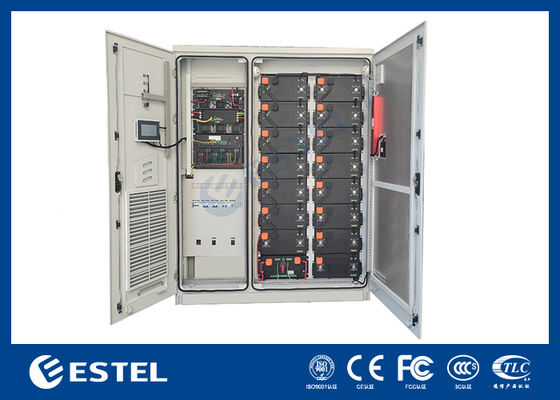

একটি ব্যাটারি ক্লাস্টার হল একটি নির্দিষ্ট বৈদ্যুতিক উপায়ে সংযুক্ত একাধিক ব্যাটারি প্যাকের সমন্বয়ে গঠিত একটি ইউনিট, যার মধ্যে ব্যাটারি র্যাক, শক্তি সঞ্চয়কারী ব্যাটারি, শক্তি এবং নমুনা গ্রহণ সার্কিট অন্তর্ভুক্ত রয়েছে,বৈদ্যুতিক ইন্টারফেস এবং অন্যান্য উপাদান. A single cabinet consists of 15 1P16S battery packs and a 100kW energy storage inverter to form a lithium iron phosphate air-cooled energy storage integrated cabinet with charging and discharging functions- ক্যাবিনেটের নামমাত্র ক্ষমতা 215kWh।

৬) পাওয়ার কনভার্সন সিস্টেম (পিসিএস)

পাওয়ার কনভার্সন সিস্টেম (পিসিএস) এনার্জি স্টোরেজ ব্যাটারি সিস্টেমের চার্জিং এবং ডিসচার্জিং প্রক্রিয়া নিয়ন্ত্রণ করে, এসি/ডিসি রূপান্তর সম্পাদন করে,এবং যখন গ্রিড পাওয়ার নেই তখন সরাসরি এসি লোডগুলিতে শক্তি সরবরাহ করে. পিসিএস একটি ডিসি / এসি দ্বি-পথে রূপান্তরকারী, একটি নিয়ন্ত্রণ ইউনিট ইত্যাদি গঠিত। পিসিএস নিয়ামক যোগাযোগের মাধ্যমে ব্যাকগ্রাউন্ড নিয়ন্ত্রণ নির্দেশাবলী পায়,এবং ক্ষমতা নির্দেশাবলীর চিহ্ন এবং আকার অনুযায়ী ব্যাটারি চার্জ বা নিষ্কাশন করতে কনভার্টার নিয়ন্ত্রণ করে, যার ফলে বিদ্যুৎ নেটওয়ার্কের সক্রিয় ক্ষমতা এবং প্রতিক্রিয়াশীল ক্ষমতা সামঞ্জস্য করা হয়। পিসিএস নিয়ামক ব্যাটারি প্যাকের অবস্থা তথ্য পেতে আরএস -485 ইন্টারফেসের মাধ্যমে বিএমএসের সাথে যোগাযোগ করে,যা ব্যাটারির প্রতিরক্ষামূলক চার্জিং এবং ডিচার্জিং বুঝতে পারে এবং নিরাপদ ব্যাটারি অপারেশন নিশ্চিত করতে পারে.

7) ব্যাটারি ম্যানেজমেন্ট সিস্টেম (বিএমএস)

বিএমএস একটি 2-স্তর আর্কিটেকচার গ্রহণ করে। প্রতিটি ব্যাটারি ম্যানেজমেন্ট সিস্টেমে একটি ব্যাটারি ম্যানেজমেন্ট ইউনিট (বিএমইউ) এবং একটি ব্যাটারি কন্ট্রোল ইউনিট (বিসিইউ) থাকে।বিএমএস সিস্টেমে উচ্চ-নির্ভুলতার সনাক্তকরণ এবং অ্যানালগ সংকেতগুলির রিপোর্টিংয়ের মতো ফাংশন রয়েছে, ত্রুটি বিপদাশঙ্কা, আপলোড এবং স্টোরেজ, ব্যাটারি সুরক্ষা, পরামিতি সেটিং, প্যাসিভ ভারসাম্য, ব্যাটারি প্যাক SOC ক্যালিব্রেশন, অপারেশন অ্যাকাউন্ট কর্তৃপক্ষ এবং পাসওয়ার্ড পরিচালনা,এবং অন্যান্য ডিভাইসের সাথে তথ্য মিথস্ক্রিয়া.

৮) ব্যাটারি ম্যানেজমেন্ট ইউনিট (বিএমইউ)

স্লেভ কন্ট্রোল ইউনিট BMU প্রতিটি একক ব্যাটারির ভোল্টেজ এবং তাপমাত্রা সঠিকভাবে সংগ্রহ করে ব্যাটারির অবস্থা রিয়েল টাইমে পর্যবেক্ষণ করে।মডিউলের একটি নির্ভরযোগ্য ডেটা যোগাযোগ ফাংশন আছে, এবং ব্যাটারি ম্যানেজমেন্ট সিস্টেমের মাস্টার কন্ট্রোল ইউনিট বা অন্যান্য প্রয়োজনীয় সরঞ্জামগুলির সাথে যোগাযোগ করতে পারে।

9) ব্যাটারি কন্ট্রোল ইউনিট (BCU)

প্রধান কন্ট্রোল ইউনিট বিসিইউ হল ব্যাটারি ম্যানেজমেন্ট সিস্টেমের নিয়ন্ত্রণের মূল। এটি স্লেভ কন্ট্রোল ইউনিটগুলির সাথে যোগাযোগ করে ব্যাটারি সেলগুলির ভোল্টেজ এবং তাপমাত্রা সনাক্ত করে,এবং ব্যাটারি প্যাকের মোট ভোল্টেজ মত বাহ্যিক বৈশিষ্ট্যগত পরামিতি সনাক্ত করেএটি লিথিয়াম ব্যাটারির অভ্যন্তরীণ অবস্থা (ক্ষমতা, SOC, SOH, ইত্যাদি) অনুমান করে এবং পর্যবেক্ষণ করে।) যথাযথ অ্যালগরিদম অনুযায়ীএই ভিত্তিতে এটি লিথিয়াম ব্যাটারি প্যাকের চার্জ এবং ডিসচার্জ ম্যানেজমেন্ট, তাপীয় ব্যবস্থাপনা, নিরোধক সনাক্তকরণ, একক সেল ভারসাম্য ব্যবস্থাপনা এবং ফল্ট অ্যালার্ম উপলব্ধি করে;এটি পিসিএসের সাথে তথ্য বিনিময় করতে পারে, ইএমএস, মানব-মেশিন ইন্টারফেস এবং অন্যান্য ডিভাইসগুলি যোগাযোগের বাসের মাধ্যমে, এবং ডেইজি চেইনের মাধ্যমে বিএমইউর সাথে যোগাযোগ করে।
