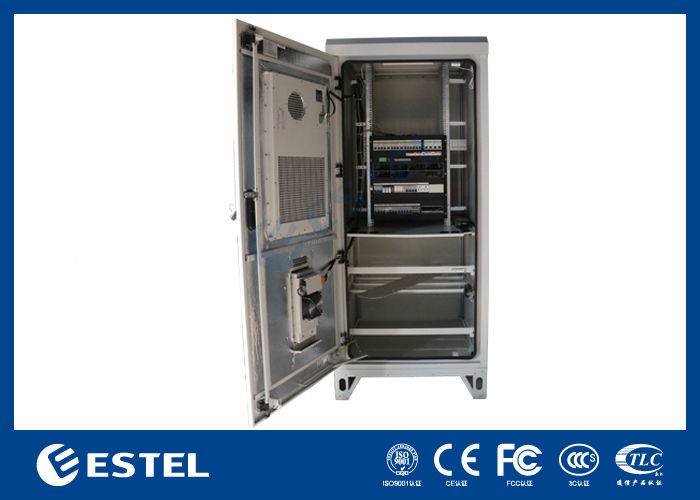

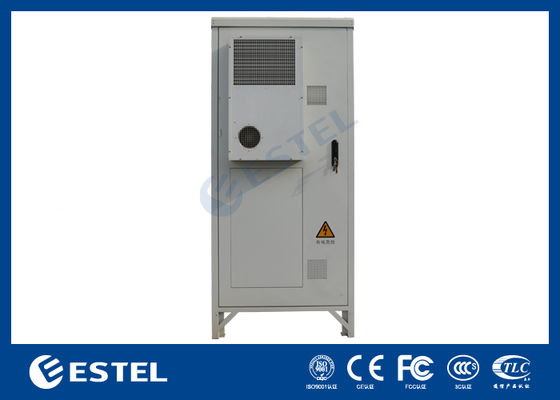

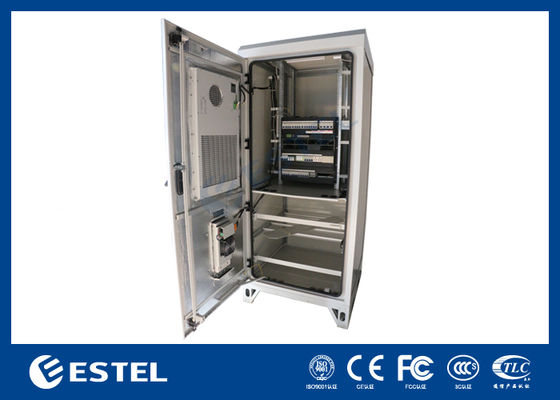

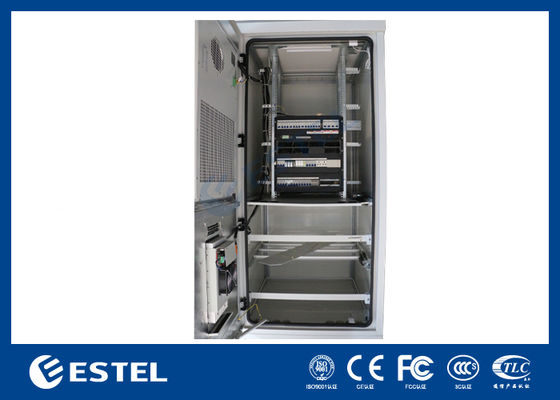

22U IP65 বহিরঙ্গন টেলিকম ক্যাবিনেট, যা চুরি-প্রতিরোধী এবং আবহাওয়া-প্রতিরোধী বৈশিষ্ট্যযুক্ত

কনফিগারেশন

পয়েন্ট

টেকনিক্যাল প্যারামিটার

ক্যাবিনেট

মডেল

ET7565200C-22U

সুরক্ষা স্তর

আইপি ৬৫

বাহ্যিক মাত্রা

H2000mm × W750mm × D650mm (অনুমোদন সমর্থন)

অভ্যন্তরীণ স্থান

ডাবল কেবিন কাঠামো, উপরের কেবিন 19 ইঞ্চি 22U, ব্যাটারি প্যানেল দুই স্তর সঙ্গে নিম্ন কেবিন

উপাদান

গ্যালভানাইজড ইস্পাত; ক্যাবিনেটের বেধঃ 1.2 মিমি; একক প্রাচীর; ভারবহন অংশ বেধঃ 2.0 মিমি

বিচ্ছিন্নতা

একক প্রাচীর 20mm PEF ((দৈর্ঘ্য ঐচ্ছিক)

লেপ

পলিস্টার পাউডার লেপ

রঙ

RAL7035

লক

তিন পয়েন্ট লক

হিংজ

অন্তর্নির্মিত হিন্জ

ইনস্টলেশন বিকল্প

মেঝে মাউন্ট, ছাদ মাউন্ট

ক্যাবল রুটিং

ক্যাবিনেটের নীচে, ইনপুট/আউটপুট নিচে

রক্ষণাবেক্ষণ

সামনের রক্ষণাবেক্ষণ

ঠান্ডা

ডিসি এয়ার কন্ডিশনার,3000W,48VDC,RS485

TEC এয়ার কন্ডিশনার,২০০W,৪৮VDC

পাওয়ার সিস্টেম

(১) উচ্চতাঃ ১২ ইউ

(2) এসি ইনপুটঃ

তৃতীয় ধাপঃ 200-240 ভ্যাক/346-415 ভ্যাক

এক-ফেজঃ 200-240 ভ্যাক

(3) ইনপুট সার্কিট ব্রেকারঃ 63A/3P

ইনপুট বজ্রপাত সুরক্ষাঃ ক্লাস সি (20KA/40KA)

(3) ৪ কিলোওয়াট রেক্টিফায়ার মডিউল* ৮;

(4) নিয়ামক MC2600

(5) ব্যাটারি এমসিবি ৪*১২৫এ/২পি।

(6) লোডঃ

LLVD: 2*80A/1P+8*63A/1P

BLVD: 1*63A/1P+14*32A/1P+2*16A/1P

শক্তি পরিবেশ মনিটর

(1) পাওয়ার এনভায়রনমেন্ট মনিটরঃ PM5000 × 1

দরজার চৌম্বকীয় সেন্সরঃ HO-03×1

বন্যা: S3-WDT-P×1

ধোঁয়া সংবেদক:-JTY-GD-CA2001L×1

তাপমাত্রা এবং আর্দ্রতা সেন্সরঃ PM5000TT-TEMP×1

তেলের মাত্রা সংবেদকঃ KNMY-268×1

(2) পাওয়ার পরিবেশ মনিটর 19 ইঞ্চি পোস্ট, সামনের রক্ষণাবেক্ষণ মাউন্ট করা হবে

ব্যাটারি

লিথিয়াম ব্যাটারি 48VDC 100AH*4

ফ্যান

তাপমাত্রা নিয়ন্ত্রণ DC48V+

ল্যাম্প

48VDC LED

অন্যান্য

সংমিশ্রণ বাক্স, ক্যাবল

পরিবেশ

কাজের তাপমাত্রা

-40°C~+55°C (+সৌর বিকিরণ)

সংরক্ষণ তাপমাত্রা

-৪০°সি~+৭০°সি

কাজের আর্দ্রতা

৫% থেকে ৯৫% ((কোনও কনডেন্সেশন নেই)

কাজের উচ্চতা

0~4000 মিটার
