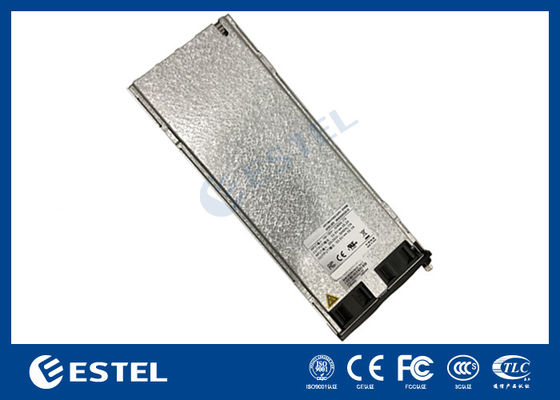

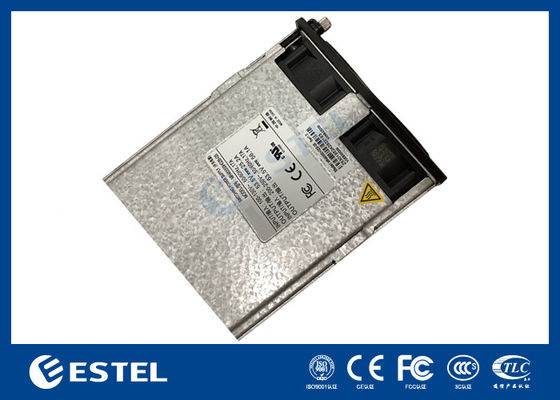

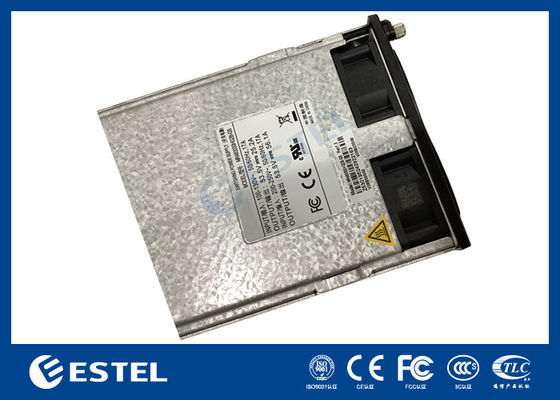

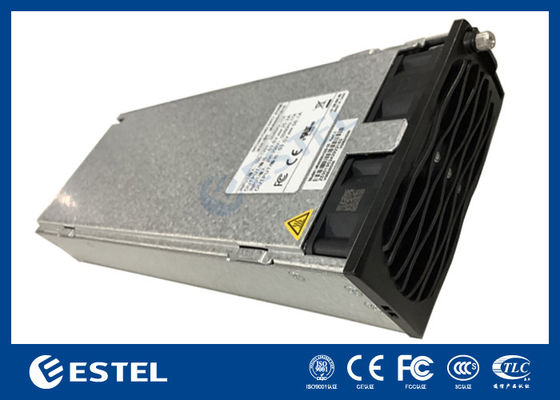

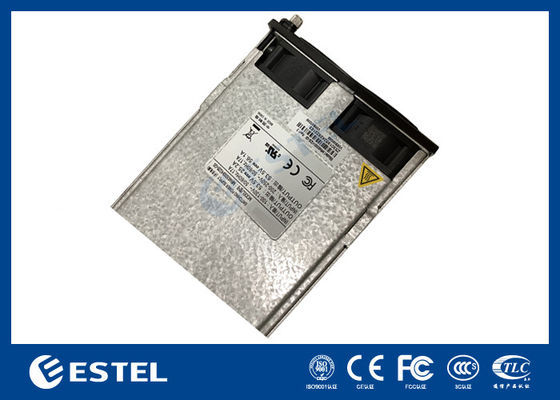

MR483000HG2B-GS 48V 3000W উচ্চ দক্ষতা সংশোধনকারী মডিউল হট স্যুইপযোগ্য প্রশস্ত ইনপুট রেঞ্জ 85 290VAC
পণ্যের বিবরণ
৪৮ ভোল্ট ৩০০০ ওয়াট রেক্টিফায়ার মডিউল
,হট সুপ্যাচযোগ্য টেলিকম পাওয়ার
,বিস্তৃত ইনপুট রেঞ্জের রেক্টিফায়ার
MR483000HG2B-GS 48V 3000W উচ্চ দক্ষতা সংশোধনকারী মডিউল হট স্যুইপযোগ্য প্রশস্ত ইনপুট রেঞ্জ 85 290VAC
MR483000HG2B-GS একটি পাওয়ার সাপ্লাই ডিভাইস যা স্ট্যান্ডার্ড এসি ভোল্টেজকে 48Vdc এর জন্য স্থিতিশীল করে
যোগাযোগের পাওয়ার সাপ্লাই সিস্টেম
একটি বৃহত্তর লোড ক্ষমতা জন্য, rectifier মডিউল সমান্তরালভাবে সংযুক্ত করা যেতে পারে, অথবা একটি অতিরিক্ত স্বাধীন পর্যবেক্ষণ মডিউল বুদ্ধিমান নিয়ন্ত্রণের জন্য ব্যবহার করা যেতে পারে।
রেক্টিফায়ার মডিউল হল একটি প্লাগ-ইন মডিউলার ইউনিট যা র্যাক এবং ক্যাবিনেটের সাথে সামঞ্জস্যপূর্ণ।
টেলিকম পাওয়ার সিস্টেমের চেহারা
টেলিকম পাওয়ার সিস্টেমের মডিউল চালু
|
নির্ভরযোগ্যতা |
|
|
এমটিবিএফ |
>৫০০,০০০ ঘন্টা (২৫°সি) |
|
শ্রবণযোগ্য শব্দ |
|
|
স্পেসিফিকেশন |
≤55dB ((A) (40°C) |
টেলিকম পাওয়ার সিস্টেমের ইন্টারফেস বর্ণনা
মডিউল সোনার আঙুলের সংজ্ঞাটেলিকম পাওয়ার সিস্টেম
|
পিন সংখ্যা |
পিন ফাংশন বর্ণনা |
|
1,2 |
আউটপুট 48V- |
|
3,4 |
প্রি-চার্জ |
|
5,6 |
আউটপুট 48V+ |
|
7 |
সংশোধক এর গ্রুপ ঠিকানা তারের |
|
8 |
গ্রুপের অভ্যন্তরীণ ঠিকানা তারের |
|
13 |
CANL |
|
14 |
CANH |
|
31,32 |
মডিউল সুরক্ষা গ্রাউন্ড |
|
33,34 |
এসি ইনপুট নিরপেক্ষ ((N) |
টেলিকম পাওয়ার সিস্টেমের মডিউল প্যানেল প্রবর্তন
সংশোধনকারী মডিউলের নির্দেশক লাইটের বর্ণনাটেলিকম পাওয়ার সিস্টেম
|
সূচক |
সূচক রঙ |
অবস্থা |
অবস্থা বর্ণনা |
প্রস্তাবিত সমাধান |
|
শক্তি সূচক |
সবুজ |
চালু |
মডিউল এসি ইনপুট স্বাভাবিক |
স্বাভাবিক অবস্থা, কোন পদক্ষেপের প্রয়োজন নেই |
|
বন্ধ করো |
মডিউলের এসি ইনপুট অস্বাভাবিক (কোন ইনপুট শক্তি সরবরাহ, ইনপুট পাওয়ার সাপ্লাই ওভারভোল্টেজ এবং নিম্ন-ভোল্টেজ ইত্যাদি) |
ইনপুটটি স্বাভাবিক কিনা তা পরীক্ষা করুন; যদি ইনপুটটি স্বাভাবিক হয় তবে ইনপুটটি প্রতিস্থাপন করুন সংশোধনকারী মডিউল |
||
|
4Hz ফ্ল্যাশিং (৪ বার/সেকেন্ড) |
ম্যানুয়াল ক্যোয়ারির অবস্থা |
স্বাভাবিক অবস্থা, কোন পদক্ষেপের প্রয়োজন নেই |
||
|
এলার্ম সূচক |
হলুদ |
বন্ধ করো |
কোন অস্বাভাবিক এলার্ম নেই |
স্বাভাবিক অবস্থা, কোন পদক্ষেপের প্রয়োজন নেই |
|
চালু |
তাপমাত্রা প্রাক-সতর্কতা (অম্বিয়াম তাপমাত্রা 65 °C ~ অতিক্রম করে) অতিরিক্ত তাপমাত্রা বন্ধ) |
পরীক্ষা করুন যে বায়ুচলাচল মডিউল ব্লক করা হয় এবং পরিবেষ্টিত তাপমাত্রা স্বাভাবিক কিনা |
||
|
নিষ্ক্রিয় বন্ধ (যখন মডিউল নিষ্ক্রিয় অবস্থায় থাকে) বন্ধ, শুধুমাত্র সুরক্ষা সূচক চালু আছে, এবং মডিউল কোন অ্যালার্ম রিপোর্ট করে না) |
স্বাভাবিক অবস্থা, কোন পদক্ষেপের প্রয়োজন নেই |
|||
|
২৯০ ভিসি ভোল্টেজ <300Vac |
ইনপুট ভোল্টেজ স্বাভাবিক কিনা তা পরীক্ষা করুন |
|||
|
মডিউল বর্তমান সীমাবদ্ধ |
স্বাভাবিক অবস্থা, কোন পদক্ষেপের প্রয়োজন নেই |
|||
|
4Hz ফ্ল্যাশিং (৪ বার/সেকেন্ড) |
মডিউল হার্ডওয়্যার ঠিকানা ত্রুটি |
মডিউল জায়গায় সন্নিবেশ করা হয় এবং লক করা হয় কিনা পরীক্ষা করুন |
||
|
0.5Hz ঝলকানি (1x/2s) |
মডিউল এবং বাইরের মধ্যে যোগাযোগ বিচ্ছিন্ন |
সংশোধক মডিউল প্রতিস্থাপন করুন অথবা মনিটরিং মডিউল; পাওয়ার সিস্টেমের CAN বাস তারের ত্রুটির জন্য পরীক্ষা করুন |
||
|
ত্রুটি সূচক |
লাল |
বন্ধ করো |
কোন অস্বাভাবিক এলার্ম নেই |
স্বাভাবিক অবস্থা, কোন পদক্ষেপের প্রয়োজন নেই |
|
চালু |
আউটপুট লক করা হয়েছে কারণ ওভারভোল্টেজ বা মডিউলটি জায়গায় ঢোকানো হয় না |
rectifier মডিউল বন্ধ করুন, 1 মিনিটের বেশি অপেক্ষা করুন, এবং তারপর এটি সন্নিবেশ করান |
||
|
সংশোধক মডিউলের অভ্যন্তরীণ ত্রুটির কারণে কোন আউটপুট নেই |
সংশোধন মডিউল প্রতিস্থাপন করুন |
-
