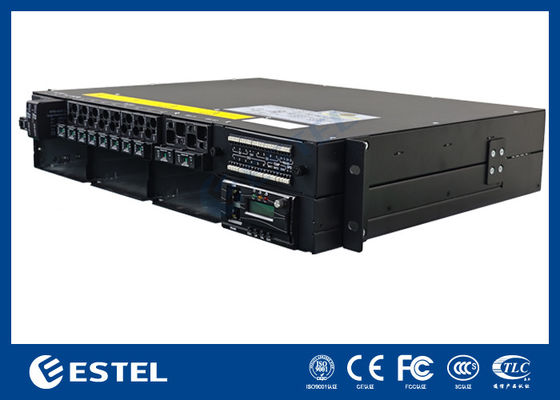

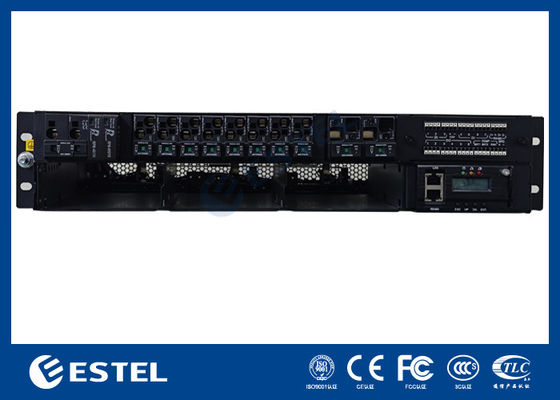

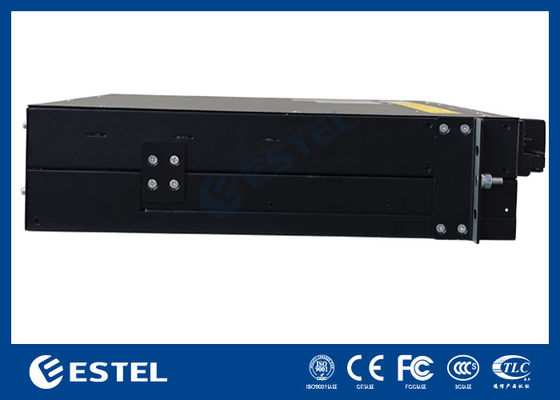

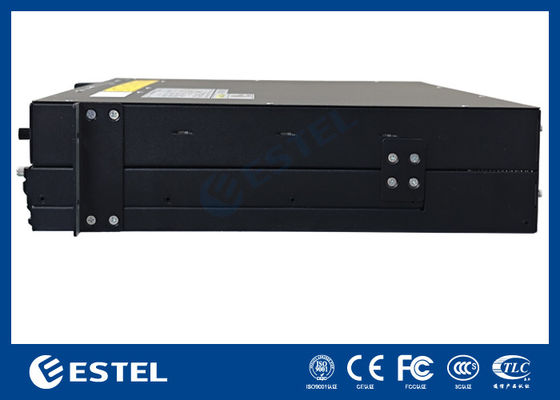

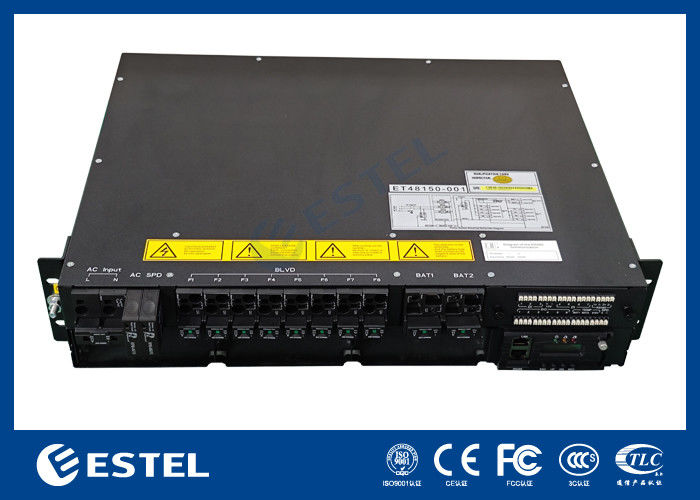

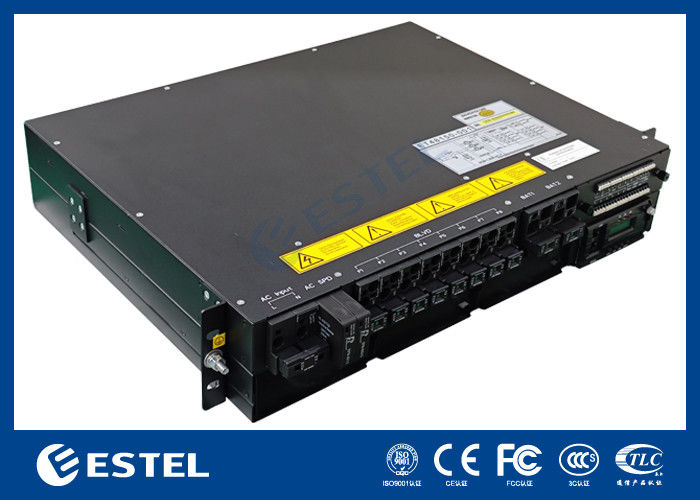

ET48200 M5E32A 2U কমপ্যাক্ট পাওয়ার সিস্টেম উচ্চ ঘনত্ব 12KW র্যাক মাউন্ট টেলিযোগাযোগের জন্য
পরিচিতি
ESTEL ET48200 M5E32A একটি নতুন এমবেডেড কমপ্যাক্ট পাওয়ার সাপ্লাই, যা একটি অভিনব আর্কিটেকচারাল ডিজাইনের বৈশিষ্ট্যযুক্ত যা একটি ছোট আকার এবং উচ্চ শক্তি ঘনত্ব (2U এ 12KW পর্যন্ত) সরবরাহ করে।এই ব্যবস্থায় গ্রাহকের নমনীয়তাকে অগ্রাধিকার দেওয়া হয়.
এর উচ্চ ঘনত্বের প্লাগযোগ্য সার্কিট ব্রেকার এবং রেক্টিফায়ারগুলি বিভিন্ন অ্যাপ্লিকেশন প্রয়োজনীয়তা পূরণের জন্য প্রচেষ্টাহীন ক্ষেত্রের কনফিগারেশনকে অনুমতি দেয়।MC2600 নিয়ামক সঙ্গে জোড়া MR48 সিরিজ rectifiers নিরাপদ গ্যারান্টি, নির্ভরযোগ্য, এবং নমনীয় অপারেশন. বেশিরভাগ ক্যাবিনেটের জন্য যথেষ্ট কমপ্যাক্ট, এটি একটি আদর্শ প্রতিস্থাপন ইউনিট। ESTEL এর প্রমাণিত প্রযুক্তির উপর নির্মিত, MR48 সিরিজ ভবিষ্যতের চাহিদা পূরণের জন্য প্রস্তুত।
মূল বৈশিষ্ট্য
-
স্ট্যান্ডার্ড 19 ইঞ্চি প্রস্থ, বহুমুখী;
-
2U অত্যন্ত কম্প্যাক্ট ডিজাইন, স্থান এবং ইনস্টলেশন খরচ সংরক্ষণ;
-
বুদ্ধিমান ব্যবস্থাপনা, অনলাইন দূরবর্তী রক্ষণাবেক্ষণ, সাইট অ্যাক্সেস এবং রক্ষণাবেক্ষণ খরচ হ্রাস;
-
ব্যাটারির আয়ু বাড়ানোর জন্য ব্যাটারি ব্যবস্থাপনা নিখুঁত।
-
বিভিন্ন ধরনের যোগাযোগের পোর্ট প্রদান করে;
-
ল্যান/আরএস২৩২/আরএস৪৮৫ ইন্টারফেস, ল্যান-এসএনএমপি, টিসিপি/আইপি নমনীয় নেটওয়ার্কিং এবং রিমোট মনিটরিং অর্জনের জন্য;
-
রেক্টিফায়ার মডিউল এবং কন্ট্রোলার হট-স্পেচযোগ্য হতে পারে, সুবিধাজনক অনলাইন রক্ষণাবেক্ষণ;
-
বিস্তৃত এসি ইনপুট ভোল্টেজ পরিসীমা (90 ~ 300Vac);
-
বুদ্ধিমান ব্যবস্থাপনাঃ অনলাইন দূরবর্তী রক্ষণাবেক্ষণ সাইট ভিজিট এবং রক্ষণাবেক্ষণ খরচ হ্রাস করে।
বিশেষ উল্লেখ
|
প্রোডাক্ট মডেল
|
ET48200 M5E32A
|
|
সিস্টেম
|
মাত্রা ((মিমি)
|
482.0(W) *350.0(D) *2U(H)
|
|
ওজন
|
< ১০ কেজি (রেক্টিফায়ার মডিউল এবং প্যাকেজিং ছাড়া)
|
|
ঠান্ডা করার পদ্ধতি
|
প্রাকৃতিক শীতলতা
|
|
ইনস্টলেশন
|
১৯ ইঞ্চি র্যাক মাউন্ট
|
|
রুটিং পদ্ধতি
|
সামনের প্রবেশদ্বার এবং সামনের প্রস্থান
|
|
রক্ষণাবেক্ষণ পদ্ধতি
|
সামনের রক্ষণাবেক্ষণ, সমর্থন হট-স্টাপ
|
|
সুরক্ষা স্তর
|
আইপি ২০
|
|
এসি বিতরণ
|
ইনপুট মোড
|
এক-ফেজ 220 ভোল্ট
|
|
ইনপুট ক্ষমতা
|
1 * 63A/2P
|
|
ঘনত্ব
|
45 ~ 65Hz, নামমাত্র মানঃ 50Hz/60Hz
|
|
এসি এসপিডি
|
10kA/20kA, 8/20μs
|
|
ডিসি বিতরণ
|
আউটপুট ভোল্টেজ
|
-43~-58VDC, নামমাত্র আউটপুটঃ -53.5VDC
|
|
সর্বাধিক ক্ষমতা
|
9KW (3kW*3)
|
12KW (4kW*3)
|
|
ব্যাটারি ব্রেকার
|
2 * 125A/1P
|
|
লোড ব্রেকার
|
2x10A/1P,2x20A/1P,2x32A/1P,2x63A/1P ((Max 8 load MCBs))
|
|
1 x LVD 200A
|
|
সংশোধক মডিউল
|
ইনপুট ভোল্টেজ
|
85VAC ₹300VAC, নামমাত্র মানঃ 220VAC
|
|
কার্যকারিতা
|
≥96.6%
|
|
নামমাত্র আউটপুট ক্ষমতা
|
৪০০০ ওয়াট (১৭৬ ভ্যাক্স ০৩০০ ভ্যাক্স)
|
|
কাজের তাপমাত্রা
|
-40°C~+75°C ((পরিপূর্ণ আউটপুট 50°C এর নিচে)
|
|
আকার
|
106.5mm(W) ×286mm(D) ×41.5mm ((1U/H)
|
|
ওজন
|
≤2.1kg
|
|
ঠান্ডা করার পদ্ধতি
|
জোর করে ঠান্ডা করা
|
|
পাওয়ার ফ্যাক্টর
|
≥0.99 @220Vac 20-100% লোড
|
|
কন্ট্রোলার
|
সিগন্যাল ইনপুট
|
4 Al ((3 ব্যাটারি তাপমাত্রা, 1 পরিবেষ্টিত তাপমাত্রা),7 Dl ((SPD, 6 সাধারণ Dl)
|
|
অ্যালার্ম আউটপুট
|
6 শুষ্ক যোগাযোগ
|
|
যোগাযোগের বন্দর
|
RS485, SNMP
|
|
প্রদর্শন মোড
|
এলসিডি
|
|
পরিবেশ
|
অপারেটিং তাপমাত্রা
|
-৪০°সি~+৬৫°সি
|
|
সংরক্ষণের তাপমাত্রা
|
-৪০°সি~+৭০°সি
|
|
অপারেটিং আর্দ্রতা
|
৫% থেকে ৯৫% (অ-কন্ডেনসিং)
|
|
উচ্চতা
|
0 ~ 3000m (যখন উচ্চতা 2000m এবং 3000m এর মধ্যে থাকে, তখন সর্বোচ্চ অপারেটিং তাপমাত্রা উচ্চতার প্রতিটি 200m বৃদ্ধির সাথে 1 °C হ্রাস পায়)
|
চিত্রচিত্র
MR483000HG2B-CS
|
এসিইনপুট
|
ডিসি আউটপুট
|
|
ইনপুট ভোল্টেজ (নামমাত্র)
|
110VAC/220VAC
|
আউটপুট ভোল্টেজ
|
-৪২ থেকে -৫৮ ভিডিসি, রেটঃ -৫৩.৫ ভিডিসি
|
|
ইনপুট ভোল্টেজ রেঞ্জ
|
85 থেকে 290VAC
|
সর্বোচ্চ দক্ষতা
|
> ৯৬%
|
|
সর্বাধিক ইনপুট বর্তমান
|
১৮ এ
|
সর্বাধিক ক্ষমতা
|
৩০০০W
|
|
ইনপুট ফ্রিকোয়েন্সি
|
৪৫ থেকে ৬৫ হার্জ
|
সর্বাধিক আউটপুট বর্তমান
|
56.১এ
|
|
পাওয়ার ফ্যাক্টর
|
≥0.99 (220VAC @ 20% থেকে 100% লোড)
|
টিএইচডি
|
≤৫% @ ৫০% থেকে ১০০% লোড
|
|
নিয়ন্ত্রণ ও পর্যবেক্ষণ
|
পরিবেশ
|
|
যোগাযোগ প্রোটোকল
|
হতে পারে
|
ই এম সি
|
EN55032 ক্লাস B;EN55035;IEC61000-3-2;IEC61000-3-3
|
|
এলইডি
|
সবুজ-স্বাভাবিক; হলুদ-সতর্কতা; লাল-ভঙ্গি
|
নিরাপত্তা
|
UL62368-1;EN62368-1;IEC62368-1
|
MR484000SG1-GS
আমিসর্বোচ্চ দক্ষতা >96.5%
l 45°C থেকে 75°C পর্যন্ত পাওয়ার ডিরেটিং
l <১৭৬ ভিএসি এ আউটপুট পাওয়ার রেটিং
l উচ্চ শক্তি ঘনত্ব
|
এসিইনপুট
|
ডিসি আউটপুট
|
|
ইনপুট ভোল্টেজ (নামমাত্র)
|
110VAC/220VAC
|
আউটপুট ভোল্টেজ
|
-৪২ থেকে -৫৮ ভিডিসি, রেটঃ -৫৩.৫ ভিডিসি
|
|
ইনপুট ভোল্টেজ রেঞ্জ
|
85 থেকে 290VAC
|
সর্বোচ্চ দক্ষতা
|
> ৯৬.৫%
|
|
সর্বাধিক ইনপুট বর্তমান
|
২৬ এ
|
সর্বাধিক ক্ষমতা
|
৪৩৫০ ওয়াট
|
|
ইনপুট ফ্রিকোয়েন্সি
|
৪৫ থেকে ৬৫ হার্জ
|
সর্বাধিক আউটপুট বর্তমান
|
81.৩এ
|
|
পাওয়ার ফ্যাক্টর
|
≥0.99 (220VAC @ 20% থেকে 100% লোড)
|
টিএইচডি
|
<3% @ ≥50% লোড
|
|
নিয়ন্ত্রণ ও পর্যবেক্ষণ
|
পরিবেশ
|
|
যোগাযোগ প্রোটোকল
|
হতে পারে
|
ই এম সি
|
EN55032 ক্লাস B;EN55035;IEC61000-3-11;IEC61000-3-12
|
|
এলইডি
|
সবুজ-স্বাভাবিক; হলুদ-সতর্কতা; লাল-ভঙ্গি
|
নিরাপত্তা
|
UL62368-1;EN62368-1;IEC62368-1
|
MC2600 নিয়ামক
পরিচিতি
এমসি২৬০০ হল মেগমিট দ্বারা বিকাশিত নতুন প্রজন্মের ডিসি পাওয়ার কন্ট্রোলার। কন্ট্রোলারটি প্রাথমিক প্রসেসর হিসাবে এআর ৩২-বিট কর্টেক্স-এম৪সিপিইউ গ্রহণ করে। এমসি২৬০০ অনেকগুলি বৈশিষ্ট্য এবং ফাংশন সরবরাহ করে, এবং একটি আরও শক্তসমর্থব্যবহারকারী-বান্ধব, এবং সহজেই ব্যবহারযোগ্য ইন্টারফেস, শক্তিশালী হাব্রিড পাওয়ার ম্যানেজমেন্ট ফাংশন, যার মধ্যে রয়েছে ডিজেল ম্যানেজমেন্ট, ভিআরএলএ এবং ইথিয়াম-আয়ন ব্যাটারি এবং সৌর মডিউল।
মূল বৈশিষ্ট্য
-
অটোমেটিক ব্যাটারি টেস্ট সহ উন্নত নির্ধারিত পরীক্ষা, ধ্রুবক পরীক্ষা এবং সংক্ষিপ্ত পরীক্ষা
-
কনফিগারেশন ফাইলআপলোড বৈশিষ্ট্য ব্যবহার করে ইনস্টলেশন সময় কমাতে
-
শক্তি সাশ্রয়ের কারণে কম অপারেটিং খরচসংশোধনকারী জন্য স্ট্যান্ডবাই ফাংশন
-
১ থেকে ৪০ টি রেক্টিফায়ার পরিচালনা করে
পরিমাপ
24 x অ্যানালগ এবং 9 x ডিজিটাল ইনপুট রিডিং সহঃ সিস্টেম ভোল্টেজ, লোড বর্তমান, ব্যাটারি বর্তমান, ব্যাটারি তাপমাত্রা, 8 * Dl, 8 * D0, ইত্যাদি
যোগাযোগ
কন্ট্রোলারটি হোস্ট কম্পিউটারের সাথে 2 টি মোডে যোগাযোগ করেঃ Rs485 এবং ইথারনেট (WEB বা SNMP) । অপারেশনাল প্যারামিটার সেটিং এবং সম্পাদনা,ডাটা লগ ডাউনলোড এবং ইতিহাস এলার্ম WEB ব্রাউজারের মাধ্যমে পাওয়া যায়. কন্ট্রোলার এবং সংশোধনকারী এবং সৌর মডিউলগুলির মধ্যে যোগাযোগ CAN যোগাযোগ ব্যবহার করে।
এসএনএমপি প্রোটোকল ব্যাটারি বিএমএস, ডিজি বা এক্সটেনশন ফাংশন ডিভাইসের জন্য জিইটি, এসইটি এবং ট্র্যাপ 4xআরএস 485 পোর্টগুলি সমর্থন করে
অ্যালার্ম ইতিহাস লগ
সিস্টেম বিশ্লেষণের জন্য 1000 ইভেন্ট অ্যালার্ম ইতিহাস লগ, FlFO
সিস্টেম স্টার্ট লোগ
আউটপুট ভোল্টেজ এবং লোড বর্তমানের 1000 রেকর্ড এবং ব্যাটারি পরীক্ষার ইতিহাসের 50 রেকর্ড
এলসিডি ও এলইডি
128 x 32 এলসিডি স্ক্রিন অ্যাক্সেস অবস্থা, অ্যালার্ম, ব্যবহারকারীর সেটিংস প্রদর্শন করে; সবুজ/হলুদ/লাল LEDs অপারেশন অবস্থা এবং অ্যালার্ম নির্দেশ করে
ব্যাটারি ব্যবস্থাপনা
ব্যাটারি ব্যবস্থাপনা
-
এক সিস্টেমে একাধিক মেগমিটরেক্টিফায়ার এবং/অথবা সৌর মডিউল পরিচালনা করে
-
জন্য সমতুল্য rectifier রান সময়
-
লাইফটাইম অপ্টিমাইজেশন
-
সক্রিয় সংখ্যা অপ্টিমাইজ
-
সর্বোচ্চ দক্ষতার জন্য সংশোধনকারী
-
এসপিডি এলার্ম
-
ডিজিটাল ইনপুট এলার্ম
-
লোড ফিউজ অ্যালার্ম
-
ম্যানুয়াল মোড এলার্ম
-
বর্তমান ভারসাম্যহীনতা
-
পরিবেষ্টিত তাপমাত্রা বিপদাশঙ্কা
-
লোড সংযোগ বিচ্ছিন্ন
-
এসি পাওয়ার ব্যর্থতা
-
ব্যাটারি ফিউজ এলার্ম
-
ব্যাটারি স্রাব
-
ব্যাটারি পরীক্ষা ব্যর্থ
-
ব্যাটারির ভারসাম্যহীনতা
-
ব্যাটারি সংযোগ বিচ্ছিন্ন করুন
-
ব্যাটারির তাপমাত্রা সেন্সরের ত্রুটি
-
ব্যাটারি তাপমাত্রা বিপদাশঙ্কা
-
বিএমএস যোগাযোগ
-
সংশোধক এসি ইনপুট ব্যর্থতা
-
সংশোধক ত্রুটি
-
সংশোধনকারী ফ্যানের ত্রুটি
-
সংশোধনকারী সুরক্ষা সক্রিয়
-
সংশোধক চালু/বন্ধ অবস্থা
-
সংশোধনকারী যোগাযোগ ব্যর্থ হয়েছে
-
সিস্টেমের শক্তি সঞ্চয় মোড
-
এনার্জি সাশ্রয়ী মোড বিচ্ছিন্নতা
-
সৌর মডিউল যোগাযোগ ব্যর্থ
-
সৌর মডিউল ত্রুটি
-
সৌর মডিউল ফ্যান ত্রুটি
-
সোলার মডিউল সুরক্ষা সক্রিয়
-
সোলার মডিউল চালু/বন্ধ অবস্থা
-
সৌর মডিউল ইনপুট ব্যর্থতা
-
এসি ওভার ভোল্টেজ এবং আন্ডার ভোল্টেজ
-
ডিসি ওভার ভোল্টেজ এবং ভোল্টেজের অধীনে
MC2900 নিয়ামক
পরিচিতি
ম্যাক২৯০০ হল মেগমিট দ্বারা বিকাশিত সর্বশেষ প্রজন্মের ডিসি পাওয়ার কন্ট্রোলার। এটি এআরএম কর্টেক্স-এ৮ সিপিইউ, ২৫৬এনফ্ল্যাশ, ৫১২এম এসআরএএম এবং লিনাক্স অপারেটিং সিস্টেমের উপর ভিত্তি করে। ম্যাক২৯০০ আরও শক্তিশালী, ব্যবহারকারী-বান্ধব অফার করে।,এবং সহজেই ব্যবহারযোগ্য ইন্টারফেসকন্ট্রোলারটি সংশোধনকারী, সৌর মডিউল, বায়ু মডিউল, ডিসি / ডিসি মডিউল, এইচভিডিসি মডিউলডিজেল, ভিআরএলএ ব্যাটারি এবং লিথিয়াম-আয়ন ব্যাটারির পরিচালনা ফাংশন সরবরাহ করে।
মূল বৈশিষ্ট্য
-
lpv4 স্ট্যাটিক/DHCP,lpv6 স্ট্যাটিক/DHCP,TCP/IP,UDP,HTTPS,SNMP V1/V2C/V3
-
বহুভাষী এলসিডি এবং ওয়েব প্রদর্শন
-
USB/WEB/WIFl/bluetooth এর মাধ্যমে কন্ট্রোলারের ফার্মওয়্যার আপগ্রেড
-
১ থেকে ৪৮ টি রেক্টিফায়ার পরিচালনা করে
পরিমাপ
22 x অ্যানালগ এবং 12 x ডিজিটাল ইনপুট রিডিং সহঃ সিস্টেম ভোল্টেজ, লোড বর্তমান, ব্যাটারি বর্তমান, ব্যাটারি তাপমাত্রা, পরিবেষ্টিত তাপমাত্রা, পরিবেষ্টিত আর্দ্রতা,12*Dl. 8*DO. ইত্যাদি
যোগাযোগ
কন্ট্রোলারটি হোস্ট কম্পিউটারের সাথে 2 মোডে যোগাযোগ করেঃ Rs485 এবং ইথারনেট (টিসিপি / পি, ইউডিপি, এইচটিপিএস এবং এসএনএমপি) ।অপারেশন ইতিহাস এবং অ্যালার্ম ইতিহাস ডাউনলোড করা যাবে WEB ব্রাউজারেকন্ট্রোলার এবং রিক্টিফায়ার এবং সৌর মডিউলগুলির মধ্যে যোগাযোগ CAN যোগাযোগ ব্যবহার করে।
এসএনএমপি প্রোটোকল ব্যাটারি বিএমএস, ডিজি বা এক্সটেনশন ফাংশন বোর্ডের জন্য জিইটি, এসইটি এবং ট্র্যাপ 4xআরএস 485 পোর্টগুলি সমর্থন করে
অ্যালার্ম ইতিহাস লগ
২০০০০০ ইতিহাস এলার্ম এবং ১০০০০০ ইতিহাস ঘটনা
সিস্টেম স্টার্ট লোগ
5000 ব্যাটারি পরীক্ষার লগ, 5000 ব্যাটারি চার্জ লগ, 5000 ব্যাটারি স্রাব লগ, 5000 ডিজি চলমান লগ
এলসিডি ও এলইডি
বর্তমান অপারেটিং শর্ত, এলার্ম, ব্যবহারকারীর সেটিংস অ্যাক্সেস করার জন্য 128 x 160 এলসিডি স্ক্রিন প্রদর্শন; সবুজ/হলুদ/লাল LED অপারেশন অবস্থা এবং এলার্ম নির্দেশ করে
সংগ্রহ ও পরিচালনা
-
সংশোধনকারী,সৌর মডিউল, বায়ু মডিউল,ডিসি/ডিসিমডিউল,ডিসি/এসিমডিউল,এইচভিডিসিমডিউল ডেটা
-
নারদা এবং শোটো লিথিয়াম ব্যাটারি প্যাক তথ্য সংগ্রহ
-
RS485 বা CAN ইন্টারফেসের উপর ভিত্তি করে যেকোনো modbus/YDT-1363 প্রোটোকলের লিথিয়াম ব্যাটারি
-
জিয়াংসু ইয়াও ব্যাটারি পরিদর্শন এবং অধিগ্রহণের তারিখ
-
স্মার্ট এসি মিটার বা স্ব-বিকাশিত এসিমিটারিং বোর্ড ডেটা সংগ্রহ
-
স্মার্ট ডিসি মিটার ডেটা সংগ্রহস্মার্ট ডিজি ডেটা সংগ্রহ এবং পরিচালনা
-
স্মার্ট এটিএস ডেটা সংগ্রহ এবং পরিচালনাজলবায়ু ডেটা সংগ্রহ এবং পরিচালনাস্মার্ট সিবি ডেটা সংগ্রহ এবং পরিচালনা
-
শক্তি গণনা
-
বুট এবং ফ্ল্যাটের ব্যবস্থাপনা
-
চার্জ বর্তমান সীমা ব্যবস্থাপনা
-
তাপমাত্রা ক্ষতিপূরণ
-
এলভিডি
-
ব্যাটারি পরীক্ষা
-
মাঝারি বিন্দুতে ভোল্টেজ ক্ষমতা গণনা
-
পিক কাট
-
লিথিয়াম ব্যাটারি ব্যবস্থাপনা
-
ব্যাটারির ধারণক্ষমতা অনুযায়ী স্যুইচ করুন
-
ব্যাটারি ভোল্টেজের অনুযায়ী স্যুইচ করুন
-
ডিজি পরীক্ষা
-
অবশিষ্ট জ্বালানী গণনা
-
শক্তি ইনপুট অগ্রাধিকার ব্যবস্থাপনা
-
রেক্টিফায়ার শক্তি সঞ্চয় ব্যবস্থাপনা
-
সংশোধক ঘূর্ণন
-
ব্যাটারি ভারসাম্যহীনতা
-
ব্যাটারি সংযোগ বিচ্ছিন্ন করুন
-
ব্যাটারির তাপমাত্রা সেন্সরের ত্রুটি
-
ব্যাটারি তাপমাত্রা বিপদাশঙ্কা
-
বিএমএস যোগাযোগ ব্যর্থ
-
সংশোধক এসি ইনপুট ব্যর্থতা
-
সংশোধক ত্রুটি
-
সংশোধনকারী ফ্যানের ত্রুটি
-
সংশোধনকারী সুরক্ষা সক্রিয়
-
সংশোধক চালু/বন্ধ অবস্থা
-
সংশোধনকারী যোগাযোগ ব্যর্থ হয়েছে
-
সিস্টেমের শক্তি সঞ্চয় মোড
-
এনার্জি সাশ্রয়ী মোড বিচ্ছিন্নতা
-
সৌর মডিউল যোগাযোগ ব্যর্থ
-
সৌর মডিউল ত্রুটি
-
সৌর মডিউল ফ্যান ত্রুটি
-
সোলার মডিউল সুরক্ষা সক্রিয়
-
সোলার মডিউল চালু/বন্ধ অবস্থা
-
সৌর মডিউল ইনপুট ব্যর্থতা
-
এসি ওভার ভোল্টেজ এবং আন্ডার ভোল্টেজ
-
ডিসি ওভার ভোল্টেজ এবং ভোল্টেজের অধীনে
