পণ্যের বিবরণ:
প্রদান:
|
| Rectifier Module Rated power: | 3000W(176~300VAC) | System Dimension(mm): | 482.0(W)*350(D)*5U(H) |
|---|---|---|---|
| AC Distribution Input mode: | 220Vac（L-L） | DC Distribution Output voltage: | -43~-58VDC, rated value: -53.5VDC |
| Controller Signal input: | 4 AI (3 Battery temp., 1 ambient temp) ,6 DI (SPD, 6 common DI) | Environment Operating temperature: | -40℃~+75℃ |
| Weight: | ≤20kg (without rectifiers) | Input capacity: | 1×125A/2P |
| বিশেষভাবে তুলে ধরা: | আউটডোর টেলিকম ক্যাবিনেটের জন্য পাওয়ার সিস্টেম,টেলিযোগাযোগের জন্য সংশোধনকারী,টেলিযোগাযোগের জন্য সংশোধনকারী সিস্টেম |
||

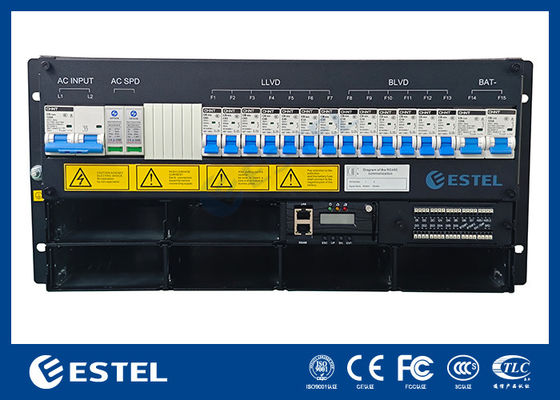

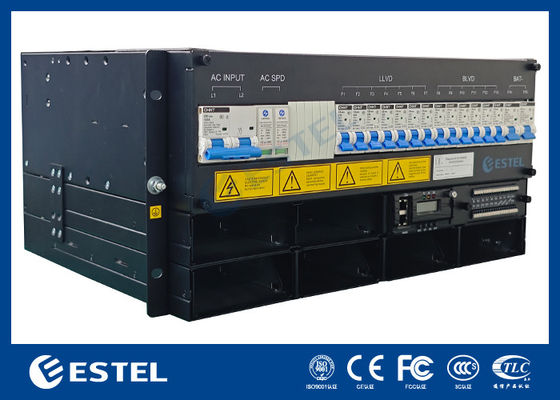

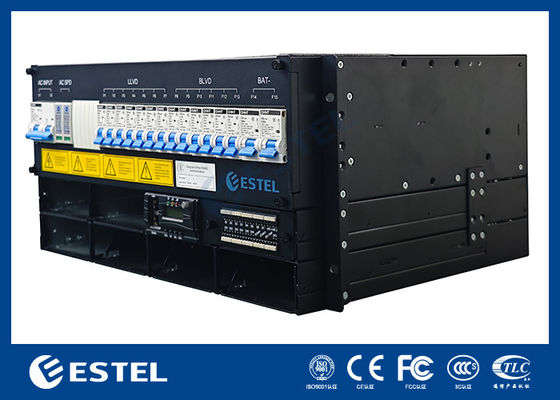

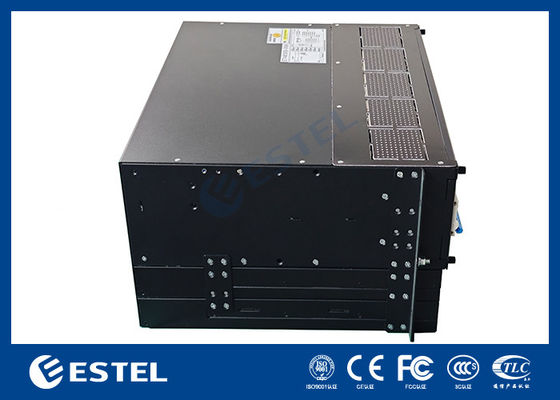

5U এম্বেডেড পাওয়ার সিস্টেম
1. পরিচিতি
ESTEL ET48300 M5E65A একটি নতুন এম্বেডেড কমপ্যাক্ট পাওয়ার সাপ্লাই, যা একটি নতুন আর্কিটেকচারাল ডিজাইন বৈশিষ্ট্যযুক্ত যা ছোট আকার এবং উচ্চ পাওয়ার ঘনত্ব (5U-এ 24KW পর্যন্ত) প্রদান করে। এই সিস্টেম গ্রাহক নমনীয়তাকে অগ্রাধিকার দেয়।
ফাইবার এবং মাইক্রোওয়েভ ট্রান্সমিশন, অ্যাক্সেস ডিভাইস, সুইচগুলির গুরুত্বপূর্ণ অ্যাপ্লিকেশনগুলির চাহিদা মেটাতে 5U উচ্চতা কমপ্যাক্ট ডিজাইন। সিস্টেমের সর্বোচ্চ পাওয়ার 300A, AC/ব্যাটারি/লোড MCB সহ। কেবলগুলি MCB এবং বাসবারের সাথে সামনে অ্যাক্সেস করা হয়। MR48 সিরিজের রেকটিফায়ারগুলি MC2600 কন্ট্রোলারের সাথে যুক্ত হয়ে নিরাপদ, নির্ভরযোগ্য এবং নমনীয় অপারেশন নিশ্চিত করে। বেশিরভাগ ক্যাবিনেটের জন্য যথেষ্ট কমপ্যাক্ট, এটি একটি আদর্শ প্রতিস্থাপন ইউনিট। ESTEL-এর পরীক্ষিত প্রযুক্তির উপর ভিত্তি করে তৈরি, MR48 সিরিজ ভবিষ্যতের চাহিদা মেটাতে প্রস্তুত।
বহুভাষিক এলসিডি এবং ওয়েব ডিসপ্লে
2. অ্যাপ্লিকেশন পরিস্থিতি
3. বিশেষ উল্লেখ
| পণ্যের মডেল | ET48300 M5E65A | ||
| সিস্টেম | মাত্রা(মিমি) | 482.0(W)*350(D)*5U(H) | |
| ওজন | ≤20 কেজি (রেকটিফায়ার ছাড়া) | ||
| কুলিং মোড | প্রাকৃতিক কুলিং | ||
| ইনস্টলেশন মোড | 19-ইঞ্চি র্যাকে বা ক্যাবিনেটের ভিতরে ইনস্টল করা হয়েছে | ||
| কেবলিং মোড | উপরের ইনলেট এবং উপরের আউটলেট | ||
| রক্ষণাবেক্ষণ মোড | সামনের রক্ষণাবেক্ষণ, মডিউল গ্রেড পরিবর্তন সমর্থন করে | ||
| সুরক্ষার স্তর | IP20 | ||
| এসি বিতরণ | ইনপুট মোড | 220Vac(L-L) | |
| ইনপুট ক্ষমতা | 1×125A/2P | ||
| ইনপুট ভোল্টেজ পরিসীমা | 90 ~ 300Vac | ||
| এসি এসপিডি | 20kA/40kA, 8/20μs | ||
| ডিসি বিতরণ | আউটপুট ভোল্টেজ | -43~-58VDC, রেট করা মান: -53.5VDC | |
| সর্বোচ্চ ক্ষমতা | 18kW(6×3KW) | 24kW(6×4KW) | |
| ব্যাটারি ব্রেকার | 2×125A/1P | ||
| লোড ব্রেকার |
LLVD:3×63A/1P, 2×40A/1P, 2×32A/1P BLVD:2×16A/1P, 2×10A/1P, 2×6A/1P |
||
| রেকটিফায়ার মডিউল | ইনপুট ভোল্টেজ | 85VAC～300VAC, রেট করা 220VAC | |
| দক্ষতা | ≥96%@peak মান | ||
| রেট করা পাওয়ার | 3000W(176~300VAC) | ||
| কাজের তাপমাত্রা | -40℃~+75℃(50℃-এর নিচে সম্পূর্ণ আউটপুট) | ||
| মাত্রা | 106.5mm(W)×286mm(D)×41.5mm(1U/H) | ||
| ওজন | ≤2kg | ||
| কুলিং মোড | ফ্যানের সাথে জোর করে কুলিং | ||
|
কন্ট্রোলার
|
সংকেত ইনপুট | 4 AI (3 ব্যাটারি তাপমাত্রা, 1 পরিবেষ্টিত তাপমাত্রা), 6 DI (SPD, 6 সাধারণ DI) | |
| অ্যালার্ম আউটপুট | 6 শুকনো যোগাযোগ | ||
| যোগাযোগ পোর্ট | LAN/RS232/RS485 ইন্টারফেস, LAN-SNMP, TCP/IP | ||
| ডিসপ্লে মোড | LCD | ||
| পরিবেশ | অপারেটিং তাপমাত্রা | -40℃~+75℃ (যখন সম্পূর্ণ লোডে কাজ করে, তাপমাত্রা 50℃-এর বেশি হয় না) | |
| সংরক্ষণ তাপমাত্রা | -40℃~+75℃ | ||
| অপারেটিং আর্দ্রতা | 0%~95%(ঘনীভূত নয়) | ||
| উচ্চতা | 0~3000m(যদি উচ্চতা 2000m থেকে 3000m-এর মধ্যে থাকে, তাহলে সর্বোচ্চ অপারেটিং তাপমাত্রা 200m উচ্চতা বৃদ্ধির সাথে 1℃ হ্রাস পায়) | ||
4.এম্বেডেড পাওয়ার সিস্টেম ডায়াগ্রাম
5.MR483000HG2B-CS
| এসি ইনপুট | ডিসি আউটপুট | ||
| ইনপুট ভোল্টেজ (নমিনাল) | 110VAC/220VAC | আউটপুট ভোল্টেজ | -42 থেকে -58VDC, রেট করা: -53.5VDC |
| ইনপুট ভোল্টেজ পরিসীমা | 85 থেকে 290VAC | পিক দক্ষতা | >96% |
| সর্বোচ্চ ইনপুট কারেন্ট | 18A | সর্বোচ্চ ক্ষমতা | 3000W |
| ইনপুট ফ্রিকোয়েন্সি | 45 থেকে 65Hz | সর্বোচ্চ আউটপুট কারেন্ট | 56.1A |
| পাওয়ার ফ্যাক্টর | ≥0.99 (220VAC @ 20% থেকে 100% লোড) | THD | ≤5% @ 50% থেকে 100% লোড |
| নিয়ন্ত্রণ এবং মনিটর | পরিবেশ | ||
| যোগাযোগ প্রোটোকল | CAN | EMC | EN55032 ক্লাস B；EN55035;IEC61000-3-2；IEC61000-3-3 |
| LED | সবুজ-স্বাভাবিক; হলুদ-অ্যালার্ম; লাল-ত্রুটি | নিরাপত্তা | UL62368-1;EN62368-1；IEC62368-1 |
6.MR484000SG1-GS
l সর্বোচ্চ দক্ষতা >96.5%
l 45℃ থেকে 75℃ পর্যন্ত পাওয়ার হ্রাস
l আউটপুট পাওয়ার হ্রাস <176VAC
l উচ্চ পাওয়ার ঘনত্ব
| এসি ইনপুট | ডিসি আউটপুট | ||
| ইনপুট ভোল্টেজ (নমিনাল) | 110VAC/220VAC | আউটপুট ভোল্টেজ | -42 থেকে -58VDC, রেট করা: -53.5VDC |
| ইনপুট ভোল্টেজ পরিসীমা | 85 থেকে 290VAC | পিক দক্ষতা | >96.5% |
| সর্বোচ্চ ইনপুট কারেন্ট | 26A | সর্বোচ্চ ক্ষমতা | 4350W |
| ইনপুট ফ্রিকোয়েন্সি | 45 থেকে 65Hz | সর্বোচ্চ আউটপুট কারেন্ট | 81.3A |
| পাওয়ার ফ্যাক্টর | ≥0.99 (220VAC @ 20% থেকে 100% লোড) | THD | <3% @ ≥50% লোড |
| নিয়ন্ত্রণ এবং মনিটর | পরিবেশ | ||
| যোগাযোগ প্রোটোকল | CAN | EMC | EN55032 ক্লাস B；EN55035;IEC61000-3-11；IEC61000-3-12 |
| LED | সবুজ-স্বাভাবিক; হলুদ-অ্যালার্ম; লাল-ত্রুটি | নিরাপত্তা | UL62368-1;EN62368-1；IEC62368-1 |
7.MC2600 কন্ট্রোলার
প্রধান বৈশিষ্ট্য
MC2600 হল Megmeet দ্বারা তৈরি নতুন প্রজন্মের ডিসি পাওয়ার কন্ট্রোলার। কন্ট্রোলারটি প্রধান প্রসেসর হিসেবে AR 32-বিট কর্টেক্স-M4CPU গ্রহণ করে। Mc2600 অনেক বৈশিষ্ট্য এবং ফাংশন অফার করে এবং একটি আরও শক্তিশালী, ব্যবহারকারী-বান্ধব এবং সহজে ব্যবহারযোগ্য ইন্টারফেস, শক্তিশালী হাইব্রিড পাওয়ার ম্যানেজমেন্ট ফাংশন যার মধ্যে ডিজেল ম্যানেজমেন্ট, VRLA এবং লিথিয়াম-আয়ন ব্যাটারি এবং সৌর মডিউল অন্তর্ভুক্ত।
বহুভাষিক এলসিডি এবং ওয়েব ডিসপ্লে
যোগাযোগ
24 x অ্যানালগ এবং 9 x ডিজিটাল ইনপুট রিডিং সহ: সিস্টেম ভোল্টেজ, লোড কারেন্ট, ব্যাটারি কারেন্ট, ব্যাটারি তাপমাত্রা, 8*Dl, 8*D0, ইত্যাদি
SNMP প্রোটোকল ব্যাটারি BMS, DG বা এক্সটেনশন ফাংশন বোর্ডের জন্য GET, SET এবং TRAP 4xRS485 পোর্ট সমর্থন করে
কন্ট্রোলারটি 2 মোডে হোস্ট কম্পিউটারের সাথে যোগাযোগ করে: Rs485 এবং ইথারনেট (WEB বা SNMP)। ওয়েব ব্রাউজারের মাধ্যমে অপারেশনাল প্যারামিটার সেট করা এবং সম্পাদনা করা, ডেটা লগ এবং ইতিহাসের অ্যালার্ম ডাউনলোড করা যায়। কন্ট্রোলার এবং রেকটিফায়ার এবং সৌর মডিউলগুলির মধ্যে যোগাযোগ CAN যোগাযোগ ব্যবহার করে।
SNMP প্রোটোকল ব্যাটারি BMS, DG বা এক্সটেনশন ফাংশন ডিভাইসের জন্য GET, SET এবং TRAP 4xRs485 পোর্ট সমর্থন করে
সিস্টেম স্টার্টস লগ
1000 ইভেন্ট অ্যালার্ম হিস্টরি লগ, সিস্টেম বিশ্লেষণের জন্য FlFO
LCD&LED
আউটপুট ভোল্টেজ এবং লোড কারেন্ট রিডিং-এর 1000টি রেকর্ড এবং ঐতিহাসিক ব্যাটারি পরীক্ষার রিডিং-এর 50টি রেকর্ড
সংগ্রহ এবং ব্যবস্থাপনা
128 x 32 LCD স্ক্রিন ডিসপ্লে স্ট্যাটাস, অ্যালার্ম, ব্যবহারকারীর সেটিংস অ্যাক্সেস করতে; সবুজ/হলুদ/লাল LED অপারেশন স্ট্যাটাস এবং অ্যালার্ম নির্দেশ করে
l চার্জ কারেন্ট লিমিট ম্যানেজমেন্ট
l চার্জ কারেন্ট লিমিট ম্যানেজমেন্ট
ডিজিটাল ইনপুট অ্যালার্ম
Mc2900 হল Megmeet দ্বারা তৈরি সর্বশেষ প্রজন্মের ডিসি পাওয়ার কন্ট্রোলার। এটি ARM কর্টেক্স-A8 CPU, 256Nফ্ল্যাশ, 512M SRAM এবং লিনাক্স অপারেটিং সিস্টেমের উপর ভিত্তি করে তৈরি। Mc2900 একটি আরও শক্তিশালী, ব্যবহারকারী-বান্ধব এবং সহজে ব্যবহারযোগ্য ইন্টারফেস প্রদান করে। কন্ট্রোলারটি রেকটিফায়ার, সৌর মডিউল, উইন্ড মডিউল, ডিসি/ডিসি মডিউল, এইচভিডিসি মডিউল ডিজেল, ভিআরএলএ ব্যাটারি এবং লিথিয়াম-আয়ন ব্যাটারির পরিচালনার কাজ প্রদান করে।
প্রধান বৈশিষ্ট্য
lpv4 স্ট্যাটিক/DHCP, lpv6 স্ট্যাটিক/DHCP, TCP/IP, UDP, HTTPS, SNMP V1/V2C/V3
বহুভাষিক এলসিডি এবং ওয়েব ডিসপ্লে
যোগাযোগ
কন্ট্রোলারটি 2 মোডে হোস্ট কম্পিউটারের সাথে যোগাযোগ করে: Rs485 এবং ইথারনেট (TcP/p, UDp, https এবং SNMp)। ওয়েব ব্রাউজারের মাধ্যমে অপারেশনাল প্যারামিটার সেট করা এবং সম্পাদনা করা, অপারেশনাল হিস্টরি এবং অ্যালার্ম হিস্টরি ডাউনলোড করা যায়। কন্ট্রোলার এবং রেকটিফায়ার এবং সৌর মডিউলগুলির মধ্যে যোগাযোগ CAN যোগাযোগ ব্যবহার করে।
SNMP প্রোটোকল ব্যাটারি BMS, DG বা এক্সটেনশন ফাংশন বোর্ডের জন্য GET, SET এবং TRAP 4xRS485 পোর্ট সমর্থন করে
অ্যালার্ম হিস্টরি লগ
200000 হিস্টরি অ্যালার্ম এবং 100000 হিস্টরি ইভেন্ট
সিস্টেম স্টার্টস লগ
5000 ব্যাটারি পরীক্ষার লগ, 5000 ব্যাটারি চার্জ লগ, 5000 ব্যাটারি ডিসচার্জ লগ, 5000 DG চলমান লগ
LCD&LED
128 x 160 LCD স্ক্রিন ডিসপ্লে বর্তমান অপারেটিং অবস্থা, অ্যালার্ম, ব্যবহারকারীর সেটিংস অ্যাক্সেস করতে; সবুজ/হলুদ/লাল LED অপারেশন স্ট্যাটাস এবং অ্যালার্ম নির্দেশ করে
সংগ্রহ এবং ব্যবস্থাপনা
রেকটিফায়ার, সৌর মডিউল, উইন্ড মডিউল, ডিসি/ডিসি মডিউল, ডিসি/এসি মডিউল, এইচভিডিসি মডিউল ডেটা
নারাদা এবং শোটো লিথিয়াম ব্যাটারি প্যাক ডেটা সংগ্রহ
l চার্জ কারেন্ট লিমিট ম্যানেজমেন্ট
l তাপমাত্রা ক্ষতিপূরণ
l LVD
l ব্যাটারি পরীক্ষা
l মিডপয়েন্ট ভোল্টেজ ক্যাপাসিটি গণনা
l পিক কাট
l লিথিয়াম ব্যাটারি ব্যবস্থাপনা
l ব্যাটারি ক্ষমতা অনুযায়ী সুইচ করুন
l ব্যাটারি ভোল্টেজ অনুযায়ী সুইচ করুন
l ডিজি পরীক্ষা
l অবশিষ্ট জ্বালানী গণনা
l শক্তি ইনপুট অগ্রাধিকার ব্যবস্থাপনা
l রেকটিফায়ার শক্তি সাশ্রয় ব্যবস্থাপনা
l রেকটিফায়ার ঘূর্ণন
অ্যালার্ম/ইভেন্ট
এসপিডি অ্যালার্ম
ডিজিটাল ইনপুট অ্যালার্ম
