কম খরচে কাস্টমাইজযোগ্য ইন্টিগ্রেটেড সলিউশন হাইব্রিড এনার্জি টেলিকম পাওয়ার সিস্টেম সৌর বিদ্যুৎ গ্রিডের সাথে বাইরের টেলিকম সাইট পাওয়ার সাপ্লাই জন্য ডিজেল জেনারেটর ব্যাটারি
পণ্যের বিবরণ
কাস্টমাইজযোগ্য হাইব্রিড এনার্জি টেলিকম পাওয়ার সিস্টেম
,সৌর বিদ্যুৎ গ্রিড টেলিকম পাওয়ার সাপ্লাই
,আউটডোর টেলিকম সাইট ডিজেল জেনারেটর ব্যাটারি
কম খরচে কাস্টমাইজেবল ইন্টিগ্রেটেড সমাধান সোলার পাওয়ার গ্রিড ডিজেল জেনারেটর ব্যাটারি হাইব্রিড টেলিকমআউটডোর টেলিকম সাইট পাওয়ার সাপ্লাই জন্য পাওয়ার সিস্টেম
1.সুবিধা
1) কাস্টমাইজযোগ্য ডিজাইন
ক্লায়েন্টের প্রকল্পের প্রয়োজনের উপর ভিত্তি করে কাস্টমাইজড ডিজাইন পরিষেবা প্রদান করুন;
আউটপুট প্রজেক্ট সলিউশন ক্লায়েন্টকে বিডিং প্রজেক্ট জেতাতে সহায়তা করার জন্য;
2) প্রমাণিত-উচ্চ মানের পাওয়ার সিস্টেম
সারা বিশ্বে স্থিতিশীল অপারেশনে হাজার হাজার সেট ESTEL পাওয়ার সিস্টেম;
কারখানার স্থায়িত্ব পরীক্ষা বিখ্যাত ব্র্যান্ডের সরঞ্জামের তুলনায় উচ্চ-স্থায়িত্ব প্রমাণ করেছে;
3) কম খরচে, সস্তা দাম
বিনামূল্যে নকশা, ক্লায়েন্টদের দ্রুত প্রতিক্রিয়া;
কারখানা থেকে সরাসরি সরবরাহ করা সরঞ্জাম এবং উপাদান, সস্তা মূল্য;
4) অ ন্যূনতম পরিমাণ প্রয়োজনীয়তা
সর্বনিম্ন অর্ডার পরিমাণ 1 সেট।
| ক্লায়েন্ট ইনপুট | ESTEL আউটপুট |
|
|
2. ভূমিকা

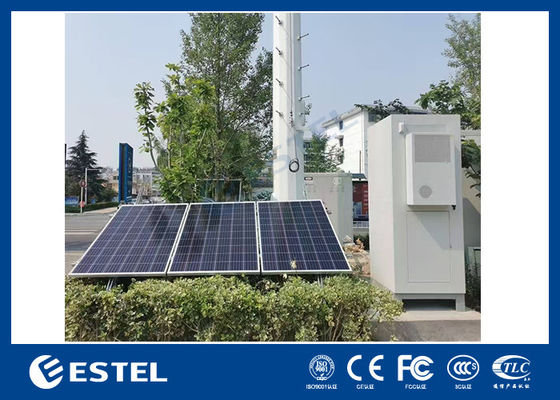

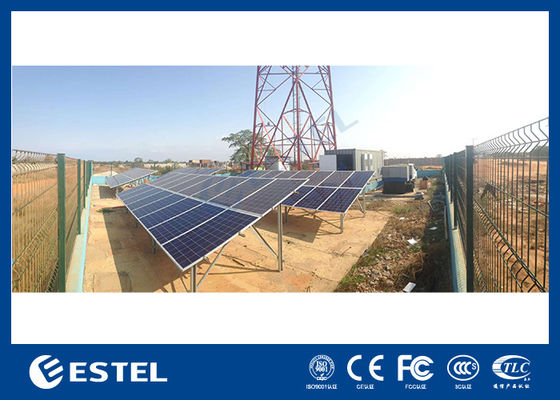

ESTEL হাইব্রিড এনার্জি টেলিকম পাওয়ার সিস্টেম হল একটি হাইব্রিড পাওয়ার সাপ্লাই সলিউশন যা সৌর শক্তি, ডিজেল জেনারেটর (ডিজি), এবং গ্রিড পাওয়ারকে টেলিকমিউনিকেশন যন্ত্রপাতির প্রধান শক্তি উৎস হিসেবে ব্যবহার করে।
এটি একটি নির্ভরযোগ্য পাওয়ার সিস্টেম গঠনের জন্য পরিষ্কার এবং কম খরচে পরিচ্ছন্ন শক্তির শক্তি ব্যবহার করে, এটি আধুনিক টেলিযোগাযোগ পরিষেবাগুলির জন্য উচ্চ মানের শক্তি সরবরাহ করে এবং টেলিকম পরিষেবা প্রদানকারীদের সেই অঞ্চলগুলিতে তাদের ব্যবসা সম্প্রসারণ করতে সহায়তা করে যেগুলির কোনও গ্রিড পাওয়ার নেই, বা অস্থির গ্রিড পাওয়ার সাপ্লাই রয়েছে৷
3. অ্যাপ্লিকেশন
- 4G এবং ওয়্যারলেস টেলিকম বেস স্টেশন
- আউটডোর নেটওয়ার্ক অ্যাপ্লিকেশন
- ট্রান্সমিশন সুইচিং স্টেশন
- জরুরী যোগাযোগ
আমি
4. টেলিকম পাওয়ার সিস্টেমগঠন

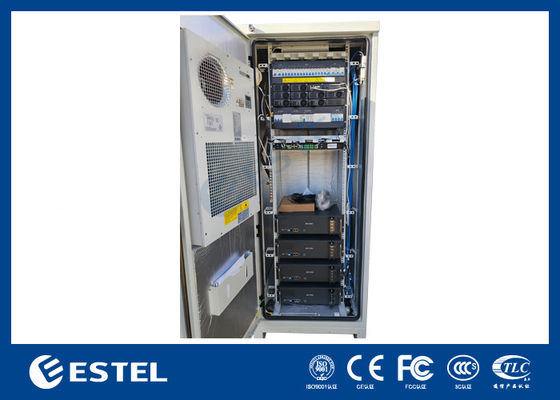

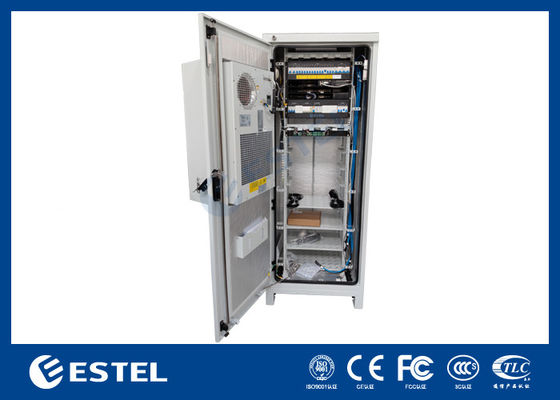

এটি একটি বহিরঙ্গন টেলিকম ক্যাবিনেট, টেলিকম পাওয়ার সিস্টেম, একটি কুলিং সিস্টেম, ব্যাটারি একটি পরিবেশ পর্যবেক্ষণ ইউনিট এবং সেন্সর নিয়ে গঠিত।

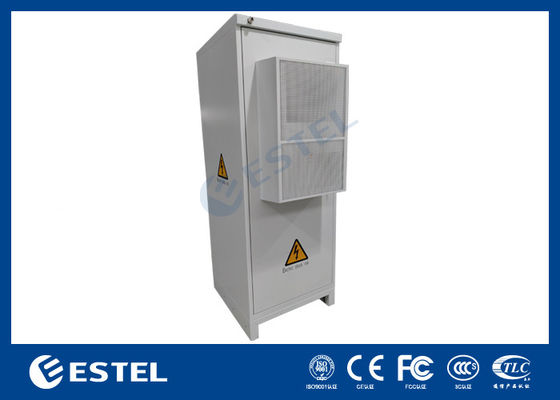

1) ক্যাবিনেট এনক্লোজার - বৈশিষ্ট্য
- ESTEL ক্যাবিনেট নমনীয় কনফিগারেশন, সহজ ইনস্টলেশন এবং সহজ ভবিষ্যতের সম্প্রসারণ সমর্থন করার জন্য ডিজাইন করা হয়েছে। ক্যাবিনেটের মাত্রা এবং কাঠামো ক্লায়েন্টের চাহিদার উপর ভিত্তি করে কাস্টমাইজ করা যেতে পারে।
- মন্ত্রিসভা শক্তিশালী ধুলো-প্রমাণ এবং জল-প্রমাণ কার্যকারিতা দিয়ে ডিজাইন করা হয়েছে এবং এটি বহিরঙ্গন পরিবেশের জন্য উপযুক্ত এবং নির্ভরযোগ্য। ক্লায়েন্টের অন-সাইট পরিবেশে মিটমাট করার জন্য ক্যাবিনেট বেস কাস্টমাইজ করা যেতে পারে।
- ক্যাবিনেটটি যুক্তিসঙ্গত তারের রাউটিং দিয়ে ডিজাইন করা হয়েছে, এবং তারের ট্রে, গ্রাউন্ডিং সিস্টেম, অ্যান্টি-থেফ্ট থ্রি-পয়েন্ট দরজা, লুকানো দরজার কব্জা, যা ব্যবহারের অ্যাক্সেস এবং রক্ষণাবেক্ষণের সুবিধা এবং নিরাপদ সুরক্ষা দিয়ে সজ্জিত।
- নমনীয় কুলিং সলিউশন ব্যবহারকারী দ্বারা বেছে নেওয়া যেতে পারে, বাধ্যতামূলক ফ্যান কুলিং, হিট এক্সচেঞ্জার, এবং ক্লায়েন্টের প্রয়োজনের ভিত্তিতে ক্যাবিনেটে ভাল মানের এয়ার কন্ডিশনার ইনস্টল করা যেতে পারে।
আমি
| আইটেম | বর্ণনা |
| বাহ্যিক মাত্রা | H2200mm×W750mm×D750mm |
| অভ্যন্তরীণ স্থান | 19-ইঞ্চি স্ট্যান্ডার্ড র্যাক, 38U স্পেস |
| উপাদান | গ্যালভানাইজড ইস্পাত |
| নিরোধক | তাপ নিরোধক জন্য PEF সঙ্গে |
| দরজা | একটি সামনের দরজা, বিল্ট-ইন কবজা সহ |
| তালা | তিন-বিন্দু তালা |
| তারের রাউটিং | ক্যাবিনেটের নিচ থেকে তারের মধ্যে |
| আবরণ | পলিয়েস্টার পাউডার আবরণ |
| রঙ | RAL7035 |
| আইপি গ্রেড | IP55 |

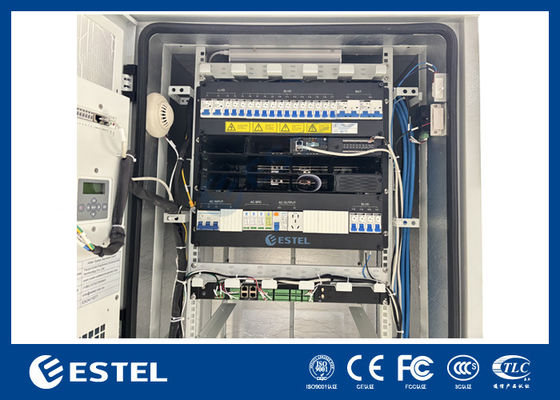

2) টেলিকম পাওয়ার সিস্টেম
| আইটেম | বর্ণনা |
| টাইপ | 19'' স্ট্যান্ডার্ড র্যাক মাউন্টযোগ্য |
| উচ্চতা | 9ইউ |
| এসি ইনপুট |
তিন পর্যায়: 200-240 VAC/346-415 VAC একক-ফেজ: 200-240 VAC |
| ইনপুট MCB | 1×63A/3P |
| ইনপুট SPD | ক্লাস C (20KA/40KA) |
| সংশোধনকারী সাবসিস্টেম | 24kW, 6pcs 4kW রেকটিফায়ার মডিউল |
| পিভি সাবসিস্টেম | 9kW, 3pcs 3kW কম ভোল্টেজ ফটোভোলটাইক মডিউল |
| ডিসি আউটপুট | -53.5VDC, আউটপুট ভোল্টেজ পরিসীমা: -42 থেকে -58VDC |
| নিয়ন্ত্রক | MC2600 |
| MCB লোড করুন |
LLVD: 2×80A/1P+2×63A/1P BLVD: 1×63A/1P+14×32A/1P+2×16A/1P (মন্তব্য: ক্লায়েন্টের প্রয়োজনীয়তা অনুযায়ী কনফিগার করা যেতে পারে) |
3) কুলিং সিস্টেম
| আইটেম | বর্ণনা |
| মডেল | DC30HDNC1D |
| ব্র্যান্ড | এনভিকুল |
| কুলিং ক্ষমতা | 2800W |
| গরম করার ক্ষমতা | 500W (ঐচ্ছিক) |
| শক্তি খরচ | 870W |
| বাহ্যিক মাত্রা | H746mm×W446mm×D300mm (ফ্ল্যাঞ্জ ছাড়া) |
| পাওয়ার সাপ্লাই | -48ভিডিসি |
| যোগাযোগ | RS485 |
| ইনস্টলেশন | দরজা লাগানো |
| RoHS অনুগত | হ্যাঁ |
| আইপি গ্রেড | IP55 |
4) ব্যাটারি

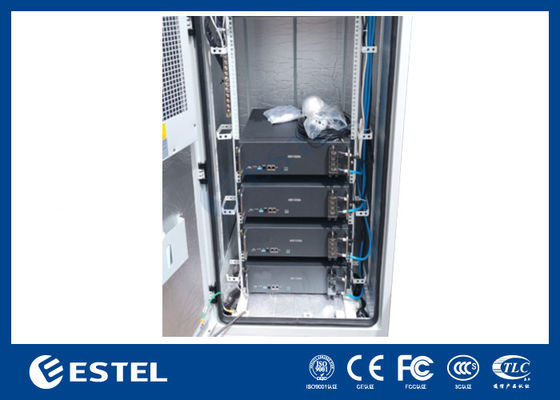

48V100Ah LiFePO4 ব্যাটারির বৈশিষ্ট্য:
- নিরাপদ লিথিয়াম আয়রন ফসফেট প্রযুক্তি
- কম স্ব-স্রাব হার ব্যবহার করা নিরাপদ
- চমৎকার উচ্চ তাপমাত্রা কর্মক্ষমতা
- উচ্চ চক্র বার এবং দীর্ঘ জীবন
- উচ্চ শক্তি ঘনত্ব এবং রূপান্তর দক্ষতা
- কোন ভারী ধাতু ছাড়া পরিবেশগতভাবে বন্ধুত্বপূর্ণ
- উচ্চ কর্মক্ষমতা BMS ব্যাটারি ব্যবস্থাপনা সিস্টেম
- ইনস্টল করা সহজ, 19-ইঞ্চি ক্যাবিনেট বা প্রাচীর-মাউন্ট করা ইনস্টলেশন
আমি
| আমিটেম | পরামিতি |
| মডেল | LFELI-48100 |
| রেট করা ক্ষমতা (5HR) | 100 আহ |
| নামমাত্র ভোল্টেজ | 48V |
| স্রাব শেষ ভোল্টেজ | 40.5V |
| চার্জিং সীমিত ভোল্টেজ | 54V |
| সর্বোচ্চ চার্জিং/ডিসচার্জ কারেন্ট | 100A |
| ওজন | প্রায় 40 কেজি |
| শক্তি | 4800Wh |
| প্রদর্শন | এলসিডি ডিসপ্লে সহ |
| সর্বোচ্চ সমান্তরাল সংযোগের সংখ্যা | 15 |
| মাত্রা (W*D*H) মিমি | 442*450*132 |
| ডিজাইন জীবন | 20 বছর |
| সাইকেল লাইফ | 6000 চক্র |
| আইপি ক্লাস | IP30 |
| কেস উপাদান | এসপিসিসি |
| অপারেটিং তাপমাত্রা |
চার্জিং: 0 থেকে +45℃ ডিসচার্জিং: -10 থেকে +55℃ স্টোরেজ: -20 থেকে +60℃ |
| টার্মিনাল | M6 |
| কন্সট25℃ এ ant কারেন্ট ডিসচার্জ টেবিল (অ্যাম্পিয়ার) | |||||
|
ভোল্টেজ / সময় |
1ঘ | 2ঘ | 3ঘ | 5 ঘন্টা | 10 ঘন্টা |
| স্রাব ভোল্টেজ 40.5V শেষ | 100A | 50A | 33.3A | 20A | 10A |
| 25℃ এ কনস্ট্যান্ট পাওয়ার ডিসচার্জ টেবিল (ওয়াটস) | |||||
|
ভোল্টেজ / সময় |
1ঘ | 2ঘ | 3ঘ | 5 ঘন্টা | 10 ঘন্টা |
| স্রাব ভোল্টেজ 40.5V শেষ | 4800W | 2400W | 1600W | 960W | 480W |
5) এনভায়রনমেন্ট মনিটরিং ইউনিট
এনভায়রনমেন্ট মনিটরিং ইউনিট (FSU) হল একটি উচ্চ-পারফরম্যান্স স্বল্প খরচের FSU (ক্ষেত্র তদারকি ইউনিট) ডিভাইস যা ডেটা অধিগ্রহণ, ইন্টেলিজেন্ট প্রোটোকল প্রসেসিং এবং কমিউনিকেশন মডিউলকে একীভূত করে।
পাওয়ার সাপ্লাই এবং এনভায়রনমেন্ট সার্ভেইল্যান্স সিস্টেমের প্রতিটি টেলিকমিউনিকেশন স্টেশন বা বেস স্টেশনে একটি স্মার্ট DAC (ডেটা অ্যাকুইজিশন কন্ট্রোলার) ইনস্টল করা হয়েছে, FSU বিভিন্ন পরিবেশ ডেটা এবং অ-বুদ্ধিমান ডিভাইসের অবস্থা পেতে বিভিন্ন সেন্সর অ্যাক্সেস করে এবং বুদ্ধিমান ডিভাইসগুলির সাথে যোগাযোগ করে (টেলিকম পাওয়ার সাপ্লাই, লিথিয়াম ব্যাটার, লিথিয়াম ব্যাটার, বিএমএস-ইত্যাদি)। RS232/485, Modbus বা অন্যান্য ধরনের যোগাযোগ ইন্টারফেস। FSU রিয়েল টাইমে নিম্নলিখিত ডেটা ক্যাপচার করে এবং বি-ইন্টারফেস, SNMP প্রোটোকলের মাধ্যমে দূরবর্তী পর্যবেক্ষণ কেন্দ্রে সরবরাহ করে।
এনভায়রনমেন্ট মনিটরিং টিঅপোলজিক্যাল গ্রাফ:
6) সেন্সর
বিস্তৃত পরিসরের সেন্সরগুলিকে ESTEL হাইব্রিড এনার্জি টেলিকম পাওয়ার সিস্টেমে একত্রিত করা যেতে পারে, পাওয়ার সিস্টেমের অপারেশন পরিবেশ পরিস্থিতির জন্য অনলাইন পর্যবেক্ষণ এবং অ্যালার্ম প্রদান করতে।
| সেন্সর | ফাংশন |
| ডোর ম্যাগনেটিক সেন্সর | দরজা খোলা অবস্থা পর্যবেক্ষণ এবং অ্যালার্ম |
| জল সেন্সর | মন্ত্রিসভা জল নিমজ্জন পর্যবেক্ষণ এবং অ্যালার্ম |
| স্মোক সেন্সর | জ্বলন্ত ধোঁয়া পর্যবেক্ষণ এবং অ্যালার্ম |
| তাপমাত্রা এবং আর্দ্রতা সেন্সর | তাপমাত্রা এবং আর্দ্রতা পর্যবেক্ষণ এবং অ্যালার্ম |
| তেল স্তরের সেন্সর | জ্বালানী স্তর পর্যবেক্ষণ এবং অ্যালার্ম |
-
