পণ্যের বিবরণ:
প্রদান:
|
| সংশোধনকারী মডিউল আউটপুট শক্তি: | ৩০০০W | ইনপুট ভোল্ট্যাগ 380vac বা 120vdc থেকে 425vdce: | AC220V বা DC48V |
|---|---|---|---|
| প্রয়োগ: | শিল্প - কারখানার যন্ত্রপাতি | পাওয়ার ফ্যাক্টর: | >0.99 |
| ইনপুট ফ্রিকোয়েন্সি: | 47Hz ～ 63Hz | Max. সর্বোচ্চ Rectifier Module Output Current রেকটিফায়ার মডিউল আউটপুট কারেন: | ৩০এ |
| বিশেষভাবে তুলে ধরা: | মাল্টিফুজাল ইন্ডাস্ট্রিয়াল পাওয়ার সাপ্লাই সিস্টেম,IPUM36K-A5D1219 সাব-র্যাক পাওয়ার সাপ্লাই,0.৯৯ ইন্ডাস্ট্রিয়াল পাওয়ার সাপ্লাই সিস্টেম |
||

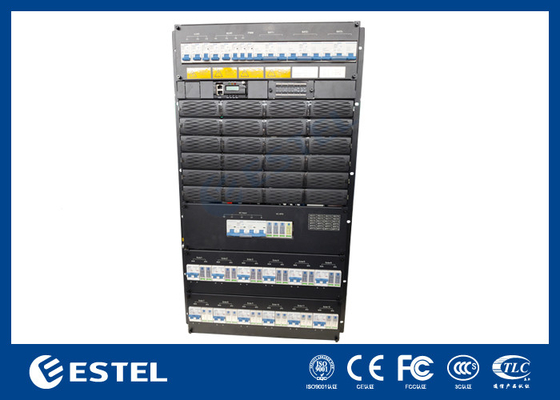

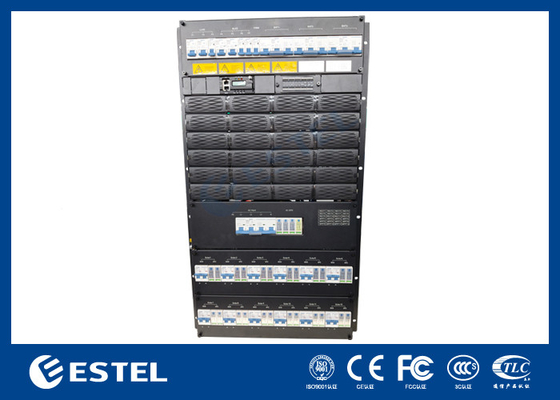

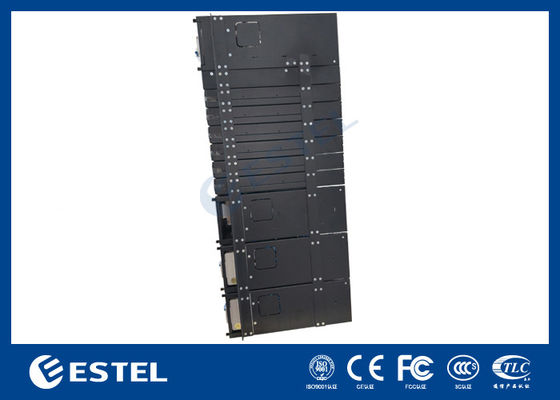

মাল্টিপার্পসাল ইন্ডাস্ট্রিয়াল পাওয়ার সাপ্লাই সিস্টেম পাওয়ার ফ্যাক্টর > 0.99 IPUM36K-A5D1219
IPUM36K-A5D1219সাব-র্যাক পাওয়ার সাপ্লাই, 19U উচ্চতা কম্প্যাক্ট নকশা পূরণ করতে
ফাইবার এবং মাইক্রোওয়েভ ট্রান্সমিশন, অ্যাক্সেস
ডিভাইস, সুইচ. সিস্টেম সর্বোচ্চ শক্তি 3000KW, এসি / ব্যাটারি / লোড সঙ্গে
এমসিবি, ক্যাবলগুলো এমসিবি এবং বাসবারের সাথে সামনের দিকে সংযুক্ত।
IPUM36K-A5D1219এটিতে একটি বিতরণ ইউনিট, একটি সংশোধন মডিউল, একটি রূপান্তর মডিউল, একটি পর্যবেক্ষণ মডিউল রয়েছে। নিম্নলিখিত টেবিলের মতো কনফিগারেশনটি ঐচ্ছিকঃ
| কনফিগারেশন | সংশোধক মডিউল | মন্তব্য |
| স্ট্যান্ডার্ড | জিবি ৪৯৪৩ | বিস্তারিত জানার জন্য, মডিউলগুলির স্পেসিফিকেশন দেখুন |
| স্ট্যান্ডার্ড | IEC/EN 62368-1 | |
| স্ট্যান্ডার্ড | EN 55032 ক্লাস A,GR1089 ইস্যু 4,R3-10, R3-11, R3-12 ক্লাস B উত্তর আমেরিকা দ্বারা প্রত্যয়িত | |
| স্ট্যান্ডার্ড | EN300386, CLASSA |
2.IPUM36K-A5D1219নির্মাণ
IPUM36K-A5D1219 দুটি মডিউল নিয়ে গঠিতঃ
সংশোধনকারী মডিউল (MR483000HG2B)
ফোটোভোলটাইক মডিউল
ব্যাটারি ব্রেকারঃ ৩*১২৫এ/৩পি+৪*এম৮ বোল্ট ((বিএটি-),
লোড ব্রেকার
দ্রুত বিবরণ:
| উৎপত্তিস্থল: Shenzhen, China (Mainland) | ইনপুট ভোল্টেজঃ AC220V বা DC48V |
| ব্র্যান্ড নামঃ ESTEL | আউটপুট ভোল্টেজঃ AC220V বা DC48V |
| মডেল নম্বরঃIPUM36K-A5D1219 | রেক্টিফায়ার মডিউল আউটপুট পাওয়ারঃ 3000কেডব্লিউ |
| পণ্যের নামঃ শিল্প বিদ্যুৎ সরবরাহ | ইনপুট ফ্রিকোয়েন্সি ৪৭ হার্জ ৬৩ হার্জ |
| সার্টিফিকেশনঃ আইএসও9001, সিই, 3 সি, এফসিসি, টিএলসি | সর্বোচ্চ. রেক্টিফায়ার মডিউল আউটপুট বর্তমানঃ 50A |
| প্রয়োগঃ শিল্প সরঞ্জাম | পাওয়ার ফ্যাক্টরঃ≥০99 |
পেমেন্ট ও শিপিংয়ের শর্তাবলী:
| ন্যূনতম অর্ডার পরিমাণঃ | ১ সেট |
| দাম: | আলোচনা |
| অর্থ প্রদানের শর্তাবলী: | L/C, D/A, D/P, T/T, ওয়েস্টার্ন ইউনিয়ন |
| সরবরাহের ক্ষমতাঃ | 20প্রতি মাসে,000 সেট |
| ডেলিভারি সময়ঃ | ৭-১০ কার্যদিবস |
| প্যাকেজিংয়ের বিবরণঃ | কার্টন/ কাঠের বাক্স |
দুটি অপারেটিং পদ্ধতিঃ
(১) এসি ইনপুটঃ এসি চালু হওয়ার পরে স্টার্ট আপ রেক্টিফায়ার মডিউল, আউটপুট -৪৮ ভিডিসি, একই সাথে ব্যাটারি চার্জ করুন এবং রূপান্তর মডিউলটি চালান, রূপান্তর মডিউল আউটপুট 220Vac।
স্বাভাবিক অবস্থার অধীনে, সংশোধনকারী মডিউল এবং বিতরণ ইউনিটের পরামিতিগুলি মনিটরিং মডিউল দ্বারা নিয়ন্ত্রিত হয়, যা পূর্বনির্ধারিত পরামিতি বা ব্যবহারকারীর কমান্ড অনুযায়ী কাজ করে।এসি নেটওয়ার্কের ত্রুটি হলে, ব্যাটারি সিস্টেম শক্তি হবে, এবং আউটপুট চালিয়ে - 48 VDC এবং 220 ভ্যাক, ব্যাটারি স্রাব সঙ্গে, ব্যাটারি ভোল্টেজ হ্রাস শুরু, যখন ভোল্টেজ 43 নিচে হয়।২ ভোল্ট + / -০.5 ভোল্ট, মনিটরিং মডিউল ব্যাটারি কম ভোল্টেজ সংকেত পাঠান এবং সরাসরি লোড আউটপুট বন্ধ, তারপর শক্তি সিস্টেম কাজ বন্ধ হবে। যখন বহিরাগত এসি প্রধান পুনরুদ্ধার,সিস্টেম আবার স্বাভাবিকভাবে কাজ করবে. (উপরের সমস্ত মনিটরিং ডেটা সিস্টেমের ডিফল্ট মান এবং ব্যবহারকারী দ্বারা পুনরায় সেট করা যেতে পারে)
(2) -48V ইনপুটঃ কোন এসি বর্তমান বা কোন এসি সংযুক্ত করা হবে না, -48V থেকে -48V লোড পোর্টে বহিরাগত শক্তি অ্যাক্সেস, স্টার্টআপ মনিটরিং এবং রূপান্তর মডিউল, 220Vac আউটপুট।
তাপমাত্রা ক্ষতিপূরণ ফাংশনটি ডিফল্টরূপে চালু রয়েছে, যা ব্যবহারকারীর কমান্ড দ্বারা প্রয়োজন হলে সক্রিয় বা নিষিদ্ধ করা যেতে পারে। অপারেশন তাপমাত্রা ≥55°C,পাওয়ার সাপ্লাইয়ের পাওয়ার আউটপুটটি রৈখিকভাবে হ্রাস পাবে (@65°C),আউটপুট পাওয়ার হবে 1300W) ।
বিশেষ উল্লেখ
সংশোধক মডিউলের মাত্রা নিচের মতঃ
| আইসোলেশন রেটিং | ||
| প্যারামিটার | স্ট্যান্ডার্ড | মন্তব্য |
| আইসোলেশন শক্তি ((এসি ইনপুট) | ইনপুট-আউটপুট:3500Vdc/10mA//1min |
কোন ফ্ল্যাশওভার বা ব্রেকডাউন নেই। পরীক্ষার আগে ডিসচার্জ টিউব/সার্জ সুরক্ষা ডিভাইসটি সরিয়ে ফেলুন, কোন রেক্টিফায়ার মডিউল বা মনিটরিং মডিউল নেই। দুটি রুটের আউটপুট-নিম্ন ভোল্টেজ টার্মিনাল, এসি বাইপাস ফাংশন সহ উচ্চ ভোল্টেজ, পরীক্ষা করা হবে না। |
| ইনপুট-ক্লাসঃ500Vdc/10mA//1min | ||
| আউটপুট-ক্যাপচারঃ 750Vdc/10mA//1min | ||
| আইসোলেশন শক্তি ((DC ইনপুট) | ইনপুট-আউটপুটঃ 750Vdc/10mA//1min | |
| ইনপুট-ক্লাসঃ 750Vdc/10mA//1min | ||
| আউটপুট-ক্যাপচারঃ 750Vdc/10mA//1min | ||
| ফুটো প্রবাহ | ≤3.5mA | 280Vac ইনপুট, আউটপুট পূর্ণ লোড |
| আইসোলেশন প্রতিরোধের | @ স্বাভাবিক বায়ুমণ্ডল, আপেক্ষিক আর্দ্রতা ৯০%, ডিসি ৫০০ ভোল্টেজের টেস্ট ভোল্টেজ,ইনপুট-আউটপুট,ইনপুট-গ্রাউন্ড,আউটপুট-গ্রাউন্ডের বিচ্ছিন্নতা প্রতিরোধের পরিমাণ ১০MΩ এর কম হতে পারে না।২ টি রুটের সাথে আউটপুট নিম্ন ভোল্টেজ টার্মিনাল, এসি বাইপাস ফাংশন সহ উচ্চ ভোল্টেজ, পরীক্ষা করা হবে না। | |
| পরিবেশ | |||||
| প্যারামিটার | মিনিট। | টাইপ। | ম্যাক্স. | ইউনিট | মন্তব্য |
| অপারেশন তাপমাত্রা পরিসীমা | -৫ | 25 | +৫৫ | °C | |
| সংরক্ষণের তাপমাত্রা | -৪০ | +৭০ | °C | ||
| আপেক্ষিক আর্দ্রতা | 5 | 95 | % | দীর্ঘমেয়াদী অপারেটিং, কোন condensing | |
| বায়ুমণ্ডলীয় চাপ | 70 | 106 | কেপিএ | ||
| উচ্চতা | 0 | 3000 | m | ||
| ঠান্ডা | জোরপূর্বক শীতল, সামনের ভিতরে এবং পিছনের বাইরে; ফ্যানটি সামনের প্যানেলে অবস্থিত, তাপমাত্রা নিয়ন্ত্রিত গতির সাথে। | ||||
| জল ও ধুলো প্রতিরোধের স্তর |
পাওয়ার সাপ্লাই নিম্নলিখিত শর্তে সঠিকভাবে কাজ করবেঃ ধুলোর ঘনত্ব 55μm≤3*104 গ্রানুল/m3 এর উপরে। ধুলো গ্রানুলটি অ-পরিবাহী, অ-বৈদ্যুতিন চৌম্বকীয়, ক্ষয়কারী নয়, জলরোধী ফাংশন নেই। |
||||
7আবেদন
(১) একীভূতকরণ
(2) অভ্যন্তরীণ বিতরণ এবং সম্প্রসারণ সিস্টেম
(3) মোবাইল স্টেশন এবং সম্প্রসারণ কভারেজ সিস্টেম
(4) ডাব্লুএলএএন
(5) স্যাটেলাইট যোগাযোগ গ্রাউন্ড স্টেশন এবং মাইক্রোওয়েভ যোগাযোগ স্টেশন
(6) দুর্বল বর্তমান বিতরণ কক্ষ
(7) অন্যান্য এসি/ডিসি অবিচ্ছিন্ন শক্তি সিস্টেম
(1) দুটি আউটপুটঃ-48Vdc, 220Vac
(2) দুটি ইনপুটঃ-48Vdc, 220Vac
(3) সক্রিয় ক্ষমতা ফ্যাক্টর ক্ষতিপূরণ প্রযুক্তি গ্রহণ, ক্ষমতা ফ্যাক্টর > 099
(4) এসি ইনপুট ভোল্টেজের বিস্তৃত অপারেটিং পরিসীমাঃ 90 ~ 280Vac
(5) বিস্তৃত অপারেটিং তাপমাত্রা পরিসীমাঃ -৫°সি ~ +৫৫°সি
(6) সুইচ প্রযুক্তি পরিচালিত,
(৭) ব্যাটারি পরিচালনার নিখুঁততা ব্যাটারির আয়ু বাড়িয়ে তোলেঃ চার্জ/ডিসচার্জ ব্যবস্থাপনা, ব্যাটারির তাপমাত্রা ক্ষতিপূরণ, নিম্ন-ভোল্টেজ সুরক্ষা।
(৮) গরম বিনিময়যোগ্য
(9) ইনপুট ওভার/নিম্ন ভোল্টেজ সুরক্ষা
(10) আউটপুট ওভারভোল্টেজ সুরক্ষা, আউটপুট ওভারকন্ট্রাক্ট সুরক্ষা, আউটপুট শর্ট সার্কিট সুরক্ষা
(11) এমবেডেড / ওয়াল মাউন্ট
(12) আরএস ৪৮৫, আরএস ২৩২ যোগাযোগ ইন্টারফেস
