পণ্যের বিবরণ:
প্রদান:
|
| সিস্টেম ক্ষমতা: | 18kW/300A | সংশোধনকারী মডিউল আউটপুট শক্তি: | 3000W/50A |
|---|---|---|---|
| ইনপুট ভোল্টেজ: | 85VAC～300VAC, 220VAC রেট দেওয়া হয়েছে | আউটপুট ভোল্টেজ: | -43~-58VDC, রেট করা মান: -53.5VDC |
| পাওয়ার ফ্যাক্টর: | >0.99 | ইনপুট ফ্রিকোয়েন্সি: | 45~65Hz |
| কার্যকারিতা: | ≥96% | এসি ইনপুট: | 63A/4P×1 |
| এসি আউটপুট: | 32A/1P×6 (প্রতিটি সংশোধনকারী মডিউলের জন্য পৃথক) | লোড ব্রেকার: | LLVD: 63A/1P×2, 125A/1P×2 BLVD: 63A/1P×4, 125A/1P×4 |
| ব্যাটারি ব্রেকার: | 125A/1P×2 | বাইপাস সুইচ: | 125A/4P×1 |
| বিশেষভাবে তুলে ধরা: | পাওয়ার সাপ্লাই সিস্টেম ইউনিট,টেলিযোগাযোগের জন্য সংশোধনকারী সিস্টেম,6U উচ্চতা টেলিযোগাযোগ সংশোধনকারী সিস্টেম |
||
8U হট প্লাগযোগ্য টেলিকম রেক্টিফায়ার সিস্টেম ইনডোর ক্যাবিনেটের জন্য 85-300Vac এর বিস্তৃত ইনপুট ভোল্টেজ পরিসীমা সহ
1. ওভারভিউ
ET48300-001 সাব-র্যাক পাওয়ার সাপ্লাই 8U উচ্চতার ডিজাইনের সাথে ফাইবার এবং মাইক্রোওয়েভ ট্রান্সমিশন, অ্যাক্সেস ডিভাইস এবং সুইচগুলির সমালোচনামূলক অ্যাপ্লিকেশন চাহিদা পূরণ করতে পারে। সিস্টেমের সর্বাধিক শক্তি 18KW,এসি/ব্যাটারি/লোড এমসিবি দিয়ে.
2. মূল বৈশিষ্ট্য
2.১ স্ট্যান্ডার্ড ১৯ ইঞ্চি প্রস্থ, যা ব্যাপক ব্যবহারের সুবিধা দেয়;
2.২ ব্যাটারি ব্যবস্থাপনা নিখুঁত, ব্যাটারির জীবন দীর্ঘায়িত করে বিভিন্ন যোগাযোগ পোর্ট, আরএস ৪৮৫, ইন্টারনেট পোর্ট, শুকনো যোগাযোগ ইত্যাদি সরবরাহ করে।যা নমনীয় নেটওয়ার্কিং এবং দূরবর্তী পর্যবেক্ষণ সক্ষম করে;
2.3 সংশোধনকারী এবং নিয়ামক গরম প্লাগ করা যায়, সহজ এবং দ্রুত অনলাইন রক্ষণাবেক্ষণ;
2.4 বিস্তৃত ইনপুট ভোল্টেজ রেঞ্জ ((85-300Vac) পাওয়ার গ্রিডটি অভিযোজিত।
3. টেলিকম সংশোধনকারী ক্যাবিনেটের কনফিগারেশন তালিকা
| না | বর্ণনা | স্পেসিফিকেশন | পরিমাণ |

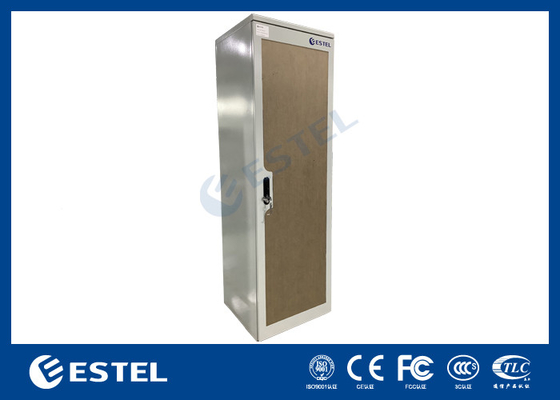

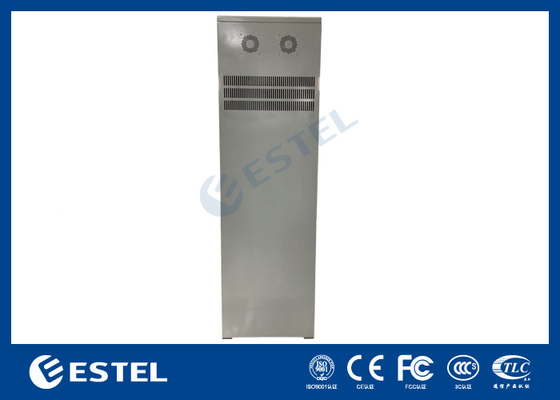

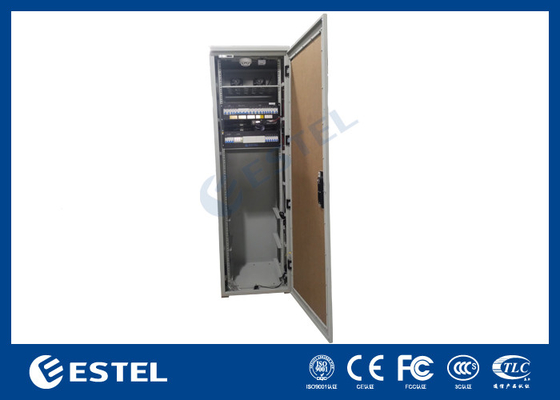

| 1 | অভ্যন্তরীণ ক্যাবিনেট | (1) বাহ্যিক মাত্রাঃ W×D×H 600×600×2000mm (২) একটি কক্ষঃ 42U 19 "র্যাক অন্তর্ভুক্ত (3) একটি সামনের দরজা ((অ্যাক্রিলিক প্লেট) এবং ক্যাবিনেটের লক সহ (4) উপাদানঃ ঠান্ডা ঘূর্ণিত ইস্পাত,একক দেয়াল (৫) দুইটি ৪৮ ভিডিসি ফ্যান সহ (৬) যার মধ্যে দুইটি ট্রে রয়েছে |
1 |
| 2 | সংশোধনকারী সিস্টেম |
সিস্টেমঃ ET48300-001 ((19" 8U উচ্চতা)) |
1 |
| 3 | ধোঁয়া সংবেদক | সংশোধনকারী সিস্টেমের মনিটরিং মডিউলের সাথে সংযুক্ত | 1 |
| 4 | জল সংবেদক | সংশোধনকারী সিস্টেমের মনিটরিং মডিউলের সাথে সংযুক্ত | 1 |
| 5 | তাপমাত্রা সেন্সর | সংশোধনকারী সিস্টেমের মনিটরিং মডিউলের সাথে সংযুক্ত | 1 |
| 6 | দরজা সেন্সর | সংশোধনকারী সিস্টেমের মনিটরিং মডিউলের সাথে সংযুক্ত | 1 |
| 7 | প্যাকেজ | কাঠের কেস | 1 |
4রেক্টিফায়ার টেকনিক্যাল স্পেসিফিকেশন
| শ্রেণী | ET48300-001 | |
| সিস্টেম | মাত্রা ((মিমি) | 482.0(W) *350.0(D) *8U(H) |
| ওজন | ≤40kg ((সঠিককরণ মডিউল ছাড়া) | |
| শীতল করার মোড | প্রাকৃতিক শীতলতা | |
| ক্যাবলিং মোড | উপরের প্রবেশদ্বার এবং উপরের প্রস্থান | |
| রক্ষণাবেক্ষণ মোড | সামনের রক্ষণাবেক্ষণ, সমর্থন মডিউল গ্রেড পরিবর্তন | |
| ইনস্টলেশন মোড | ১৯ ইঞ্চি র্যাক বা ক্যাবিনেটের ভিতরে ইনস্টল করা | |
| আইপি গ্রেড | আইপি ২০ | |
| এসি বিতরণ | ইনপুট মোড | 220VAC ((L1-L2-L3 সমান্তরালভাবে সংযুক্ত) |
| ইনপুট ক্ষমতা | ৬৩এ/৪পি×১ | |
| ইনপুট ফ্রিকোয়েন্সি | 45 ~ 65Hz, নামমাত্র মানঃ 50Hz/60Hz | |
| আউটপুট ক্ষমতা | 32A/1P×6 (প্রতিটি সংশোধনকারী মডিউলের জন্য পৃথক) | |
| এসি এসপিডি | 20kA/40kA, 8/20μs | |
|
ডিসি বিতরণ
|
আউটপুট ভোল্টেজ | -43~-58VDC, নামমাত্র মানঃ -53.5VDC |
| সর্বাধিক ক্ষমতা | ১৮ কিলোওয়াট (রেক্টিফায়ার মডিউল MR483000HG2B-GS 3KW×6) | |
| ব্যাটারি ব্রেকার | 125A/1P×2 | |
| বাইপাস সুইচ | 125A/4P×1 | |
| লোড ব্রেকার |
LLVD: 63A/1P×2, 125A/1P×2 |
|
| ডিসি এসপিডি | 40kA, 8/20μs | |
| সংশোধনকারী | ইনপুট ভোল্টেজ | 85VAC ₹300VAC, নামমাত্র 220VAC |
| কার্যকারিতা | ≥96% | |
| নামমাত্র শক্তি | 3000W ((176~300VAC) | |
| কাজের তাপমাত্রা | -40°C~+75°C ((পরিপূর্ণ আউটপুট 50°C এর নিচে) | |
| মাত্রা | 106.5mm(W) ×286mm(D) ×41.5mm ((1U/H) | |
| ওজন | ≤2kg | |
| শীতল করার মোড | ফ্যান দিয়ে জোর করে ঠান্ডা করা | |
| পাওয়ার ফ্যাক্টর | ≥০99 | |
| টিএইচডি | ≤৫% | |
| কন্ট্রোলার | সিগন্যাল ইনপুট | 4 AI ((3 ব্যাটারি তাপমাত্রা, 1 পরিবেষ্টিত তাপমাত্রা), 7 DI ((SPD, 6 সাধারণ DI) |
| অ্যালার্ম আউটপুট | 4 শুষ্ক যোগাযোগ | |
| যোগাযোগ বন্দর | RS485, SNMP | |
| প্রদর্শন মোড | এলসিডি | |
|
পরিবেশ
|
অপারেটিং তাপমাত্রা | -40°C~+75°C ((পরিপূর্ণ আউটপুট 50°C এর নিচে) |
| সংরক্ষণের তাপমাত্রা | -৪০°সি~+৭০°সি | |
| অপারেটিং আর্দ্রতা | ৫% থেকে ৯৫% (অ-কন্ডেনসিং) | |
| উচ্চতা | 0 ~ 3000m ((যদি উচ্চতা 2000m থেকে 3000m এর মধ্যে থাকে তবে সর্বোচ্চ অপারেটিং তাপমাত্রা 200m দ্বারা উচ্চতা বৃদ্ধি হিসাবে 1 °C হ্রাস পায়।) | |

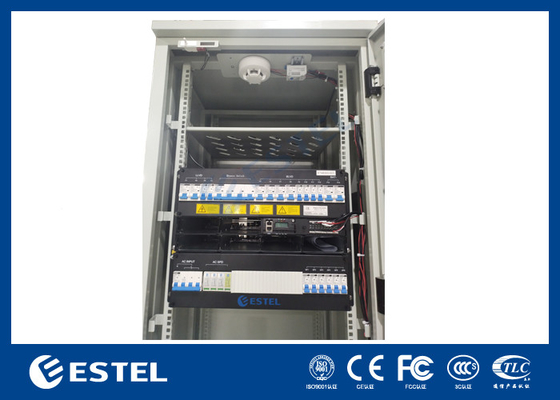

5. সংশোধনকারী ছবি
6উৎপাদন সরঞ্জাম
