ET48300005 অবিচ্ছিন্ন বিদ্যুৎ সরবরাহ এবং বহিরঙ্গন ক্যাবিনেটের জন্য এমবেডেড পাওয়ার সিস্টেম
পণ্যের বিবরণ
ইউপিএসের জন্য এমবেডেড পাওয়ার সিস্টেম
,টেলিকম পাওয়ার সিস্টেম আউটডোর ক্যাবিনেট
,অবিচ্ছিন্ন বিদ্যুৎ সরবরাহ এমবেডেড সিস্টেম
ET48300005 অবিচ্ছিন্ন বিদ্যুৎ সরবরাহ এবং বহিরঙ্গন ক্যাবিনেটের জন্য এমবেডেড পাওয়ার সিস্টেম
ET48300-005 এমবেডেড ডিসি পাওয়ার সিস্টেমের ভূমিকা
ইটি 48300-005 সাব-র্যাক পাওয়ার সাপ্লাইতে ফাইবার এবং মাইক্রোওয়েভ ট্রান্সমিশন, অ্যাক্সেস ডিভাইস এবং সুইচগুলির সমালোচনামূলক অ্যাপ্লিকেশন চাহিদা মেটাতে একটি কমপ্যাক্ট 5 ইউ উচ্চতার নকশা রয়েছে।সিস্টেমের সর্বোচ্চ পাওয়ার ক্ষমতা 300A, এসি, ব্যাটারি এবং লোড এমসিবি সহ। তারগুলি এমসিবি এবং বাসবারের সাথে সামনের দিকে অ্যাক্সেসযোগ্য।
মূল বৈশিষ্ট্য
-
স্ট্যান্ডার্ড 19 ইঞ্চি প্রস্থঃ বিস্তৃত ব্যবহারের জন্য সামঞ্জস্যতা নিশ্চিত করে।
-
কমপ্যাক্ট 5U উচ্চতাঃ স্থান সংরক্ষণ এবং ইনস্টলেশন খরচ হ্রাস।
-
সামনের অপারেশন এবং ক্যাবল অ্যাক্সেসঃ সৌন্দর্যের আবেদন এবং নিরাপদ রক্ষণাবেক্ষণ সরবরাহ করে।
-
অ্যাডভান্সড ব্যাটারি ম্যানেজমেন্টঃ ব্যাটারির আয়ু বাড়ায় এবং নমনীয় নেটওয়ার্কিং এবং রিমোট মনিটরিংয়ের জন্য বিভিন্ন যোগাযোগ পোর্ট (আরএস ৪৮৫, ইন্টারনেট পোর্ট, শুকনো যোগাযোগ) সরবরাহ করে।
-
হট-স্ৱাপেবল রিক্সিফায়ার এবং কন্ট্রোলারঃ সহজ এবং দ্রুত অনলাইন রক্ষণাবেক্ষণের অনুমতি দেয়।
-
বিস্তৃত ইনপুট ভোল্টেজ রেঞ্জ (85-300Vac): বিভিন্ন পাওয়ার গ্রিডের অবস্থার সাথে খাপ খায়।
অ্যাপ্লিকেশন দৃশ্যকল্প
-
ওয়্যারলেস বেস স্টেশন
-
সংক্রমণ নেটওয়ার্ক
-
ব্যবসার জন্য যোগাযোগ নেটওয়ার্ক
বিশেষ উল্লেখ
|
প্রকার |
সিস্টেম |
|---|---|
| মাত্রা | 482.0 ((W) × 350.0 ((D) × 5U ((H) |
| ওজন | ≤২৫ কেজি (রেক্টিফায়ার ছাড়া) |
| শীতল মোড | প্রাকৃতিক শীতলতা |
| ইনস্টলেশন মোড | ১৯ ইঞ্চি র্যাক বা ক্যাবিনেটের ভিতরে ইনস্টল করা |
| ক্যাবলিং মোড | উপরের প্রবেশদ্বার এবং উপরের প্রস্থান |
| রক্ষণাবেক্ষণ মোড | সামনের রক্ষণাবেক্ষণ, মডিউল গ্রেড পরিবর্তন সমর্থন করে |
| সুরক্ষা স্তর | আইপি ২০ |
এসি বিতরণ
-
ইনপুট মোডঃ 220VAC এক-ফেজ
-
ইনপুট ক্ষমতাঃ 1 × 100A/2P
-
ইনপুট ফ্রিকোয়েন্সিঃ 45~65Hz (নামমাত্র মানঃ 50Hz/60Hz)
-
এসি এসপিডিঃ 20kA/40kA, 8/20μs
ডিসি বিতরণ
- আউটপুট ভোল্টেজঃ -43 থেকে -58VDC (নামমাত্র মানঃ -53.5VDC)
- সর্বোচ্চ ক্ষমতাঃ ১৮ কিলোওয়াট
- ব্যাটারি ব্রেকারঃ 2 × 125A (1-পোল)
- লোড ব্রেকার:
- LVD: 32A (1-পোল) × 2 + 40A (1-পোল) × 2 + 63A (1-পোল) × 3
- BLVD: 6A (1-পোল) × 2 + 10A (1-পোল) × 2 + 16A (1-পোল) × 2
- সংশোধনকারী ইনপুট ভোল্টেজঃ 85VAC থেকে 300VAC (নামমাত্র 220VAC)
- কার্যকারিতাঃ >96%
- নামমাত্র শক্তিঃ 3000W (176 ~ 300VAC)
- অপারেটিং তাপমাত্রাঃ -40°C থেকে +75°C (পুরো আউটপুট 50°C এর নিচে)
- মাত্রাঃ 106.5mm ((W) × 286mm ((D) × 41.5mm ((1U/H)
- ওজনঃ ≤2kg
- ঠান্ডা করার মোডঃ জোর করে ঠান্ডা করা
- পাওয়ার ফ্যাক্টরঃ ≥099
- টিএইচডিঃ ≤৫%
কন্ট্রোলার
- সিগন্যাল ইনপুটঃ 4 AI (3 ব্যাটারি টেম্প, 1 পরিবেষ্টিত টেম্প), 7 DI (SPD, 6 সাধারণ DI)
- অ্যালার্ম আউটপুটঃ 6 টি শুকনো যোগাযোগ
- যোগাযোগ পোর্টঃ RS485, SNMP
- প্রদর্শন মোডঃ এলসিডি
পরিবেশ
- অপারেটিং তাপমাত্রাঃ -৪০°সি থেকে +৭৫°সি (পুরো আউটপুট ৫০°সি এর নিচে)
- সঞ্চয় তাপমাত্রাঃ -40°C থেকে +70°C
- অপারেটিং আর্দ্রতাঃ 5% থেকে 95% (অ-কন্ডেনসিং)
- উচ্চতাঃ ০ থেকে ৩০০০ মিটার (২০০০ মিটার থেকে ৩০০০ মিটার উচ্চতার মধ্যে সর্বোচ্চ অপারেটিং তাপমাত্রা প্রতি ২০০ মিটার উচ্চতা বৃদ্ধির জন্য ১ ডিগ্রি সেলসিয়াস হ্রাস পায়) ।
এই সংক্ষিপ্ত বিবরণটি বিভিন্ন টেলিকম অ্যাপ্লিকেশনগুলিতে নির্ভরযোগ্যতা এবং দক্ষতার জন্য ডিজাইন করা ET48300-005 এমবেডেড ডিসি পাওয়ার সিস্টেমের একটি বিস্তৃত বোঝা সরবরাহ করে।

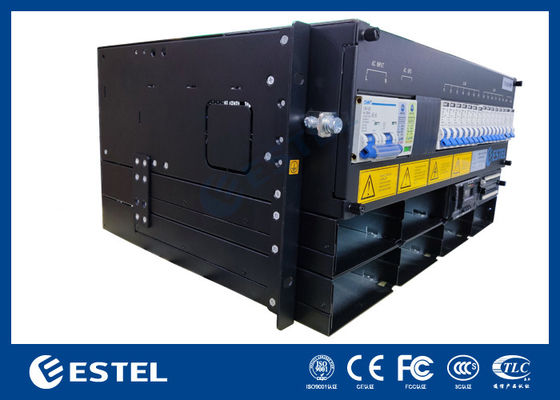

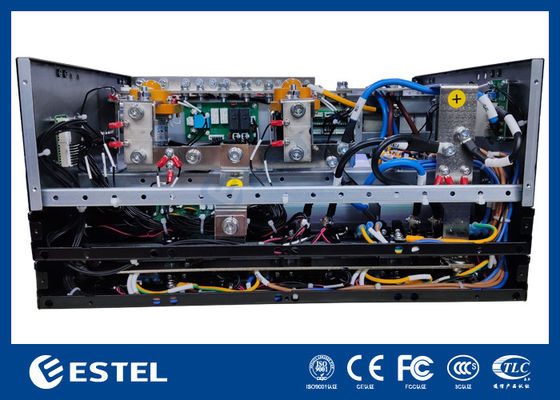

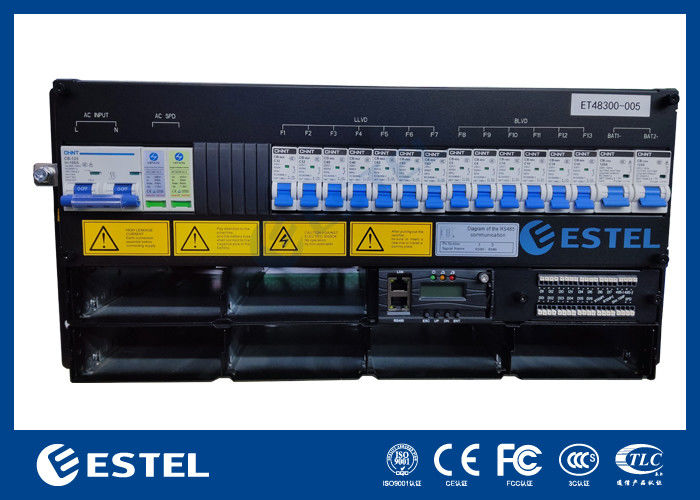

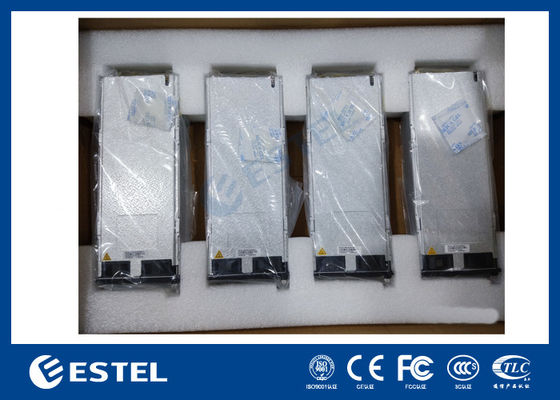

ET48300-005 এমবেডেড পাওয়ার সিস্টেম ছবিঃ
-
