৪৮ ভোল্ট প্লাগ ইন ফ্রেম পাওয়ার সাপ্লাই ৫ ইউ উচ্চতা ১৯ ইঞ্চি র্যাক ইনস্টলেশন ৬ টি রেক্টিফায়ার মডিউল সহ
পণ্যের বিবরণ
19 ইঞ্চি র্যাক ইনস্টলেশন ফ্রেম পাওয়ার সাপ্লাই
,5U উচ্চতা ফ্রেম পাওয়ার সাপ্লাই
,6 রেক্টিফায়ার মডিউল ফ্রেম পাওয়ার সাপ্লাই
৪৮ ভোল্ট প্লাগ ইন ফ্রেম পাওয়ার সাপ্লাই ৫ ইউ উচ্চতা ১৯ ইঞ্চি র্যাক ইনস্টলেশন ৬ টি রেক্টিফায়ার মডিউল সহ
ET48300-005 নির্মাণ
ET48300-005 ছয়টি মডিউল নিয়ে গঠিতঃ
রেক্টিফায়ার মডিউলx 6
ব্যাটারি ব্রেকারঃ ১×১২৫এ/১পি
লোড ব্রেকার
LLVD:32A/1P×2+40A/1P×2+63A/1P×3
BLVD:6A/1P×2+10A/1P×2+16A/1P×2
একটি রেক্টিফায়ার সিস্টেম বৈদ্যুতিক প্রবাহ (এসি) কে ধ্রুবক প্রবাহ (ডিসি) তে রূপান্তর করে এবং ব্যাটারি চার্জ করার জন্য প্রয়োজনীয় শক্তি সরবরাহ করে।
মোট মালিকানার খরচ ক্রমাগত উন্নতিতে মনোনিবেশ করে, ESTEL এর সংশোধনকারী, উন্নত নিয়ন্ত্রণ এবং পর্যবেক্ষণ বৈশিষ্ট্যগুলির সাথে মিলিত, উভয় মূলধন এবং অপারেটিং খরচ কমাতে সহায়তা করে.
আমাদের রেক্টিফায়ার সিস্টেমগুলি স্থান ও ওজনের প্রয়োজনীয়তা পূরণ করার সাথে সাথে চমৎকার শক্তি ঘনত্বের গর্ব করে।এগুলি অন্যান্য সরঞ্জামগুলির জন্য প্রচুর জায়গা ছেড়ে দেয় এবং প্যাকেজিং এবং পরিবহন ব্যয়ে সঞ্চয় করে.
উপরন্তু, তাদের উচ্চ দক্ষতা মোট শক্তি খরচ হ্রাস এবং কার্বন পদচিহ্ন হ্রাস।
এমবেডেড কমিউনিকেশন পাওয়ার সাপ্লাই সিস্টেম (রেক্টিফায়ার সিস্টেম) ছোট প্রোগ্রাম-নিয়ন্ত্রিত সুইচ, অ্যাক্সেস নেটওয়ার্ক, ট্রান্সমিশন সরঞ্জাম, মোবাইল যোগাযোগ,
স্যাটেলাইট যোগাযোগের গ্রাউন্ড স্টেশন, মাইক্রোওয়েভ যোগাযোগের পাওয়ার সাপ্লাই, এবং অন্যান্য যোগাযোগ সরঞ্জামগুলির পাওয়ার সাপ্লাই হিসাবেও ব্যবহার করা যেতে পারে।
সাধারণ পরিস্থিতিতে, মনিটরিং মডিউলটি রেক্টিফায়ার মডিউল এবং পাওয়ার ডিস্ট্রিবিউশন ইউনিটের বিভিন্ন পরামিতি নিয়ন্ত্রণ করে।এবং তাদের পূর্বনির্ধারিত পরামিতি বা ব্যবহারকারীর কমান্ড অনুযায়ী কাজ.
যদি প্রধান ব্যর্থ হয়, সিস্টেমটি এই সময়ে ব্যাটারি দ্বারা চালিত হবে। যখন ব্যাটারি নিষ্কাশন হয়, ব্যাটারি টার্মিনাল ভোল্টেজ হ্রাস পেতে শুরু করে।
যখন ব্যাটারি ভোল্টেজ 46V ডিসি (আলার্ম মান সেট করা যেতে পারে) ব্যাটারি নিম্ন ভোল্টেজ মনিটর থেকে এলার্ম পয়েন্ট কম হয়, মনিটরিং মডিউল একটি এলার্ম রিপোর্ট।
সরাসরি লোড আউটপুট বন্ধ করুন, পুরো মেশিন কাজ করে না। যখন বাহ্যিক নেটওয়ার্ক শক্তি পুনরুদ্ধার করা হয়, সিস্টেম স্বাভাবিক অপারেশন পুনরায় শুরু।
ET48300-005 এর মধ্যে রয়েছে ডিস্ট্রিবিউশন ইউনিট, রেক্টিফায়ার মডিউল, কনভার্শন মডিউল, মনিটরিং মডিউল। নিম্নলিখিত টেবিলের মতো স্ট্যান্ডার্ডঃ
| কনফিগারেশন | সংশোধক মডিউল | মন্তব্য |
| স্ট্যান্ডার্ড | জিবি ৪৯৪৩ | বিস্তারিত জানার জন্য, মডিউলগুলির স্পেসিফিকেশন দেখুন |
| স্ট্যান্ডার্ড | IEC/EN 62368-1 | |
| স্ট্যান্ডার্ড | EN 55032 ক্লাস A,GR1089 ইস্যু 4,R3-10, R3-11, R3-12 ক্লাস B উত্তর আমেরিকা দ্বারা প্রত্যয়িত | |
| স্ট্যান্ডার্ড | EN300386, CLASSA |
18KW 48VDC রেক্টিফায়ার সিস্টেম দ্রুত বিবরণঃ
| মডেল | ET48300-005 | |
| সিস্টেম | মাত্রা ((মিমি) | 482.6 ((W) x350.6 ((D) x5U ((H) |
| ওজন | ≤ ৫০ কেজি (রেক্টিফায়ার মডিউল ছাড়া) | |
| শীতল করার মোড | জোরপূর্বক বায়ু শীতল | |
| ইনস্টলেশন মোড | ১৯ ইঞ্চি র্যাক বা ক্যাবিনেটের ভিতরে ইনস্টল করা | |
| আইপি গ্রেড | আইপি ২০ | |
| এসি বিতরণ | ইনপুট ভোল্টেজ | ৩৮০ ভিএসি থ্রি-ফেজ |
| ইনপুট ক্ষমতা | টার্মিনাল ব্লক ৪ বিট | |
| ডিসি বিতরণ | আউটপুট ভোল্টেজ | -42~-58VDC, নামমাত্র মানঃ -53.5VDC |
| সর্বাধিক ক্ষমতা | 18kW ((6x3000W রেক্টিফায়ার মডিউল) | |
| ব্যাটারি ব্রেকার | 2x125A/1P | |
| লোড ব্রেকার |
LLVD:32A/1P×2+40A/1P×2+63A/1P×3 |
|
| ডিসি এসপিডি | 10kA/20kA, 8/20μs (ভিতরে ডিজাইন করা) | |
| সংশোধক মডিউল | ইনপুট ভোল্টেজ | 85VAC-300VAC, নামমাত্র মানঃ 220VAC |
| কার্যকারিতা | ≥96% | |
| নামমাত্র শক্তি | ৩০০০W ((১৭৬৩০০VAC) | |
| মাত্রা | 106.5mm(W) ×286mm(D) ×41.5mm ((1U/H) | |
| শীতল করার মোড | ফ্যান দিয়ে জোর করে ঠান্ডা করা | |
| কন্ট্রোলার | সিগন্যাল ইনপুট | 3 AI ((2 ব্যাটারি তাপমাত্রা, 1 পরিবেষ্টিত তাপমাত্রা), 7 DI ((SPD, 6 সাধারণ DI) |
| অ্যালার্ম আউটপুট | 6 শুষ্ক যোগাযোগ | |
| যোগাযোগ বন্দর | RS485/LAN ইথারনেট/SNMP | |
| প্রদর্শন মোড | এলসিডি | |
| পরিবেশ | অপারেটিং তাপমাত্রা | -৪০°সি~+৬৫°সি |
| সংরক্ষণের তাপমাত্রা | -৪০°সি~+৭০°সি | |
| অপারেটিং আর্দ্রতা | ৫% থেকে ৯৫% (অ-কন্ডেনসিং) | |
| উচ্চতা | 0 ~ 3000m ((যদি উচ্চতা 2000m থেকে 3000m এর মধ্যে থাকে তবে সর্বোচ্চ অপারেটিং তাপমাত্রা 200m দ্বারা উচ্চতা বৃদ্ধি হিসাবে 1 °C হ্রাস পায়।) | |
পণ্যের বৈশিষ্ট্য
1) রেক্টিফায়ার মডিউল সক্রিয় পাওয়ার ফ্যাক্টর ক্ষতিপূরণ প্রযুক্তি গ্রহণ করে, এবং পাওয়ার ফ্যাক্টর মান 0 পৌঁছায়।99.
2) এসি ইনপুট ভোল্টেজের স্বাভাবিক কাজের পরিসীমা 90 ̊290V, একক ফেজ, (323V ~ 480V এসি, 3 ফেজ) পর্যন্ত বিস্তৃত।
3) রেক্টিফায়ার মডিউলটি ফুল-ব্রিজ সফট-সুইচিং প্রযুক্তি গ্রহণ করে এবং কার্যকারিতা 96% পর্যন্ত।
৪) স্মার্ট ব্যাটারি ম্যানেজমেন্ট। লোড পাওয়ার অফ এবং ব্যাটারি লো-ভোল্টেজ সুরক্ষা (এলভিএলডি + এলভিবিডি) এবং সেকেন্ডারি পাওয়ার অফ (দ্বিতীয় পাওয়ার সুইচ) ফাংশন রয়েছে,
যা তাপমাত্রা ক্ষতিপূরণ, স্বয়ংক্রিয় সমীকরণ এবং ভাসমান চার্জ নিয়ন্ত্রণ, স্বয়ংক্রিয় ভোল্টেজ নিয়ন্ত্রন, ব্যাটারি ক্ষমতা গণনা মত ফাংশন উপলব্ধি করতে পারে,এবং অনলাইন ব্যাটারি পরীক্ষা.
5) রেক্টিফায়ার মডিউলটি ক্ষতিহীন হট-স্টাপেবল প্রযুক্তি, প্লাগ এবং প্লে গ্রহণ করে এবং প্রতিস্থাপনের সময়টি 1 মিনিটেরও কম।
6) নেটওয়ার্কযুক্ত নকশা, একাধিক যোগাযোগ ইন্টারফেস (যেমন RS485, শুকনো যোগাযোগ), নমনীয় নেটওয়ার্কিং, বাস্তব সীমাবদ্ধ স্থানীয় এবং দূরবর্তী পর্যবেক্ষণ, নজরদারি ছাড়াই।
7) এসি এবং ডিসি পক্ষের জন্য বজ্রপাত সুরক্ষা নকশা, বজ্রপাতের জন্য উপযুক্ত।
8) ত্রুটি সুরক্ষা এবং ত্রুটি বিপদাশঙ্কা ফাংশন সমর্থন।
9) বন্ধুত্বপূর্ণ অপারেশন এবং রক্ষণাবেক্ষণ প্রাচীরের বিরুদ্ধে ইনস্টল করা যেতে পারে, কার্যকরভাবে স্থান সংরক্ষণ।
১০) অতি-নিম্ন বিকিরণ। উন্নত ইলেক্ট্রোম্যাগনেটিক সামঞ্জস্যপূর্ণ নকশা গ্রহণ করুন।
আমাদের হাইবার্ড সিস্টেম লজিক কনফিগারেশন

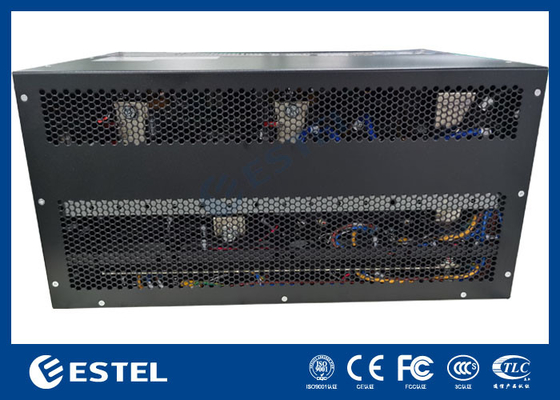

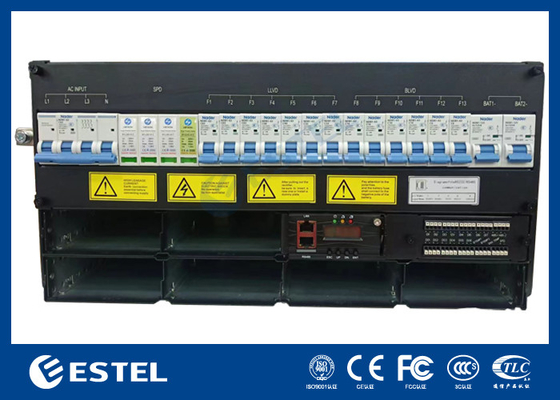

প্রোডাক্টের ছবি:
সংশোধক মডিউলের মাত্রা নিচের মতঃ
| আইসোলেশন রেটিং | ||
| প্যারামিটার | স্ট্যান্ডার্ড | মন্তব্য |
| আইসোলেশন শক্তি ((এসি ইনপুট) | ইনপুট-আউটপুট:3500Vdc/10mA//1min |
কোন ফ্ল্যাশওভার বা ব্রেকডাউন নেই। পরীক্ষার আগে ডিসচার্জ টিউব/সার্জ সুরক্ষা ডিভাইসটি সরিয়ে ফেলুন, কোন রেক্টিফায়ার মডিউল বা মনিটরিং মডিউল নেই। দুটি রুটের আউটপুট-নিম্ন ভোল্টেজ টার্মিনাল, এসি বাইপাস ফাংশন সহ উচ্চ ভোল্টেজ, পরীক্ষা করা হবে না। |
| ইনপুট-ক্লাসঃ500Vdc/10mA//1min | ||
| আউটপুট-ক্যাপচারঃ 750Vdc/10mA//1min | ||
| আইসোলেশন শক্তি ((DC ইনপুট) | ইনপুট-আউটপুটঃ 750Vdc/10mA//1min | |
| ইনপুট-ক্লাসঃ 750Vdc/10mA//1min | ||
| আউটপুট-ক্যাপচারঃ 750Vdc/10mA//1min | ||
| ফুটো প্রবাহ | ≤3.5mA | 280Vac ইনপুট, আউটপুট পূর্ণ লোড |
| আইসোলেশন প্রতিরোধের | @ স্বাভাবিক বায়ুমণ্ডল, আপেক্ষিক আর্দ্রতা ৯০%, ডিসি ৫০০ ভোল্টেজের টেস্ট ভোল্টেজ,ইনপুট-আউটপুট,ইনপুট-গ্রাউন্ড,আউটপুট-গ্রাউন্ডের বিচ্ছিন্নতা প্রতিরোধ 10MΩ এর কম হতে পারে না।২ টি রুটের সাথে আউটপুট নিম্ন ভোল্টেজ টার্মিনাল, এসি বাইপাস ফাংশন সহ উচ্চ ভোল্টেজ, পরীক্ষা করা হবে না। | |
প্রয়োগ
(১) একীভূতকরণ
(2) অভ্যন্তরীণ বিতরণ এবং সম্প্রসারণ সিস্টেম
(3) মোবাইল স্টেশন এবং সম্প্রসারণ কভারেজ সিস্টেম
(4) ডাব্লুএলএএন
(5) স্যাটেলাইট যোগাযোগ গ্রাউন্ড স্টেশন এবং মাইক্রোওয়েভ যোগাযোগ স্টেশন
(6) দুর্বল বর্তমান বিতরণ কক্ষ
(7) অন্যান্য এসি/ডিসি অবিচ্ছিন্ন শক্তি সিস্টেম
-
