আইপি 55 সুরক্ষা স্তরের সাথে ব্যাটারি এবং পাওয়ার বিতরণ ইউনিট সহ বহিরঙ্গন ইন্টিগ্রেটেড ক্যাবিনেট
পণ্যের বিবরণ
পিডিইউ সহ বহিরঙ্গন ইন্টিগ্রেটেড ক্যাবিনেট
,ব্যাটারি সহ বহিরঙ্গন ইন্টিগ্রেটেড ক্যাবিনেট
,আইপি৫৫ বহিরঙ্গন ইন্টিগ্রেটেড ক্যাবিনেট
আইপি 55 সুরক্ষা স্তরের সাথে ব্যাটারি এবং পাওয়ার বিতরণ ইউনিট সহ বহিরঙ্গন ইন্টিগ্রেটেড ক্যাবিনেট
ET80130221-BA এর জন্য প্রযুক্তিগত পরামিতি
| কনফিগারেশন | পয়েন্ট | টেকনিক্যাল প্যারামিটার |
| ক্যাবিনেট | মডেল | ET80130221-BA |
| সুরক্ষা স্তর | আইপি৫৫ | |
| বাহ্যিক মাত্রা | H2210mm × W800mm × D1300mm | |
| অভ্যন্তরীণ মাত্রা | উপরের 19 ইঞ্চি 33U নিচে 1 স্তর ব্যাটারি ক্যাবিনেট | |
| উপাদান |
গ্যালভানাইজড স্টিল, ১.২ মিলিমিটার পুরু, একক দেয়াল। লেয়ারিং অংশের বেধঃ ২.০ মিমি |
|
| বিচ্ছিন্নতা | ২০ মিমি পিইএফ | |
| লেপ | পলিস্টার পাউডার লেপ | |
| রঙ | RAL7035 | |
| দরজা | এক সামনের দরজা, এক পিছনের দরজা, চুরি-বিরোধী তিন-পয়েন্ট লক, সমর্থন ল্যাডলক | |
| হিংজ | অভ্যন্তরীণ চাকা | |
| ইনস্টলেশন বিকল্প | মেঝে মাউন্ট করা | |
| ক্যাবল রুটিং | ক্যাবল ভিতরে এবং ক্যাবিনেটের নীচে থেকে আউট | |
| ঠান্ডা | এয়ার কন্ডিশনার 2000W 48VDC | |
| ফ্যান 12038 48VDC | ||
| বিদ্যুৎ বিতরণ ইউনিট |
এসি সুইচবোর্ড,অস্থায়ী ভোল্টেজ দমনকারী ডায়োড সহ (SPD 80KA) পাওয়ার গ্রিড এবং ডিজেল জেনারেটর (L1, L2, N, G) 120 ভোল্ট Nema 5-15R 2 সকেট 1 ডাবল ব্রেকার 100A ২টি একক ব্রেকার ৬৪এ ৩ টি একক ব্রেকার ৩০ এ বিতরণ ইউনিট ইনপুট ভোল্টেজঃAC 220V (L1, L2, N এবং G) 60Hz একক ফেজ (L1, L2, N গ্রাউন্ড সংযোগ) বৈদ্যুতিক জেনারেটরের সংযোগ ইনপুট ভোল্টেজঃ এসি 220V (L1, L2, N এবং G) 60Hz |
|
| অন্যান্য | 48VDC LED ল্যাম্প | |
| পরিবেশ | কাজের তাপমাত্রা | -40°C~+55°C (+সৌর বিকিরণ) |
| সঞ্চয় তাপমাত্রা | -৪০°সি~+৭০°সি | |
| কাজের আর্দ্রতা | ৫% থেকে ৯৫% ((কোনও কনডেন্সেশন নেই) | |
| কাজের উচ্চতা | 0~4000 মিটার | |
1.ET80130221-BAস্পেসিফিকেশনঃ
আউটডোর ইন্টিগ্রেটেড ক্যাবিনেট এমন একটি ডিভাইস যা একটি ব্যাটারি এবং একটি পাওয়ার ডিস্ট্রিবিউশন ইউনিট (পিডিইউ) একীভূত করে বাইরের পরিবেশে শক্তি বিতরণ এবং সুরক্ষা সরবরাহ করে।
প্রধান কার্যাবলী:
ব্যাটারি: বিদ্যুৎ বিচ্ছিন্নতার ক্ষেত্রে ডিভাইসটি কিছু সময়ের জন্য কাজ চালিয়ে যেতে পারে তা নিশ্চিত করার জন্য এটি পাওয়ার ব্যাকআপ সরবরাহ করে।
পাওয়ার ডিস্ট্রিবিউশন ইউনিট (পিডিইউ): পাওয়ার সাপ্লাই থেকে ডিভাইস বা সিস্টেমে শক্তি বিতরণ করে এবং ওভারলোড সুরক্ষা এবং শর্ট সার্কিট সুরক্ষা সরবরাহ করে।
বৈশিষ্ট্যঃ
জলরোধী এবং ধুলোরোধীঃ সাধারণত আইপি 55 বা আইপি 65 জলরোধী এবং ধুলোরোধী গ্রেড সহ, বাইরের কঠোর পরিবেশে মানিয়ে নেয়।
তাপ অপসারণ কর্মক্ষমতাঃ উচ্চ তাপমাত্রা পরিবেশে অভ্যন্তরীণ ডিভাইসগুলির স্বাভাবিক কাজ নিশ্চিত করার জন্য অন্তর্নির্মিত এয়ার কন্ডিশনার / ফ্যান বা অন্যান্য তাপ অপসারণ ডিভাইস।
ধারণক্ষমতাঃ এটি বিভিন্ন ধারণক্ষমতার সাথে ক্যাবিনেট সরবরাহ করতে পারে, যেমন 18u, 22u, 27u, 32u, 42u ইত্যাদি।
কাস্টমাইজেশনঃ আকার, রঙ, ফাংশন ইত্যাদি সহ ব্যবহারকারীর প্রয়োজন অনুসারে কাস্টমাইজ করা যায়
আনুষাঙ্গিক তালিকা
| না, না। | পয়েন্ট | পরিমাণ | ইউনিট | স্পেসিফিকেশন |
| 1 | আউটডোর ইউপিএস ক্যাবিনেট | 1 | সেট |
(1) বাহ্যিক মাত্রাঃ W×D×H 800×1300×2210mm (২) একটি কক্ষঃ উপরের অংশটি সরঞ্জাম কক্ষ, নীচের অংশটি ব্যাটারি কক্ষ। (3) একটি সামনের দরজা, এবং বাইরের ক্যাবিনেটের জন্য বিশেষ লক (সমর্থন হেডলক) (4) গ্যালভানাইজড ইস্পাত, স্যান্ডউইচ কাঠামো প্যানেল, তাপ নিরোধক সহ ডাবল প্রাচীর (5) অভ্যন্তরীণ ও বাইরের দেয়ালের মধ্যে তাপ নিরোধক রয়েছে। নিরোধক উপাদানটি হল পিইএফ। |
| 2 |
এয়ার কন্ডিশনার (সরঞ্জাম কক্ষের জন্য শীতল) |
1 | সেট | শীতল ক্ষমতাঃ 2000W; পাওয়ার সাপ্লাইঃ DC48V |
| 3 | ফ্যান | 1 | সেট | পাওয়ার সাপ্লাইঃ DC48V |
| 4 | এলইডি ল্যাম্প সেন্সর | 1 | পিসি | LED ল্যাম্প চালু/বন্ধ করার জন্য ব্যবহৃত হয় |
| 5 | এলইডি ল্যাম্প | 1 | পিসি | DC48V |
| 6 | পাওয়ার ডিস্ট্রিবিউশন ইউনিট | 1 | সেট |
এসি সুইচবোর্ড,অস্থায়ী ভোল্টেজ দমনকারী ডায়োড সহ (SPD 80KA) পাওয়ার গ্রিড এবং ডিজেল জেনারেটর (L1, L2, N, G) 120 ভোল্ট Nema 5-15R 2 সকেট 1 ডাবল ব্রেকার 100A ২টি একক ব্রেকার ৬৪এ ৩ টি একক ব্রেকার ৩০ এ বিতরণ ইউনিট ইনপুট ভোল্টেজঃAC 220V (L1, L2, N এবং G) 60Hz একক ফেজ (L1, L2, N গ্রাউন্ড সংযোগ) বৈদ্যুতিক জেনারেটরের সংযোগ ইনপুট ভোল্টেজঃ এসি 220V (L1, L2, N এবং G) 60Hz |
| 7 | প্যাকেজ | 1 | সেট | কাঠের কেস |
2. বৈশিষ্ট্য
(1) ক্যাবিনেটটি ধুলো, সূর্য এবং বৃষ্টির প্রতিরোধী, যা বাইরের পরিবেশে ব্যবহৃত হয়।
(2) ক্যাবিনেট কুলিংঃ এয়ার কন্ডিশনার। MTBF≥50000h।
(3) ক্যাবিনেটের বিন্যাস যুক্তিসঙ্গত, যা তারের অ্যাক্সেস, ফিক্সিং এবং গ্রাউন্ডিং সহজ করবে। পাওয়ার ক্যাবল, সিগন্যাল ক্যাবল এবং অপটিক্যাল ক্যাবলের জন্য পৃথক ক্যাবল ইনলেট রয়েছে।
(4) ক্যাবিনেট ব্যবহার করা সমস্ত তারগুলি অগ্নি প্রতিরোধক উপকরণ থেকে তৈরি।
(5) ক্যাবিনেটে গ্রাউন্ডিং বার অন্তর্ভুক্ত
3আবেদন
ET80130221-BA আউটডোর পাওয়ার ক্যাবিনেটটি টেলিকম পাওয়ার সিস্টেম এবং ব্যাটারি রাখার জন্য, প্রধানত ওয়্যারলেস যোগাযোগ বেস স্টেশনে ব্যবহৃত হয়, যেমন 4G সিস্টেম,যোগাযোগ/নেটওয়ার্ক ইন্টিগ্রেটেড পরিষেবা, অ্যাক্সেস/ট্রান্সমিশন সুইচিং স্টেশন, জরুরী যোগাযোগ/ট্রান্সমিশন ইত্যাদি।
4. মাত্রা চিত্র

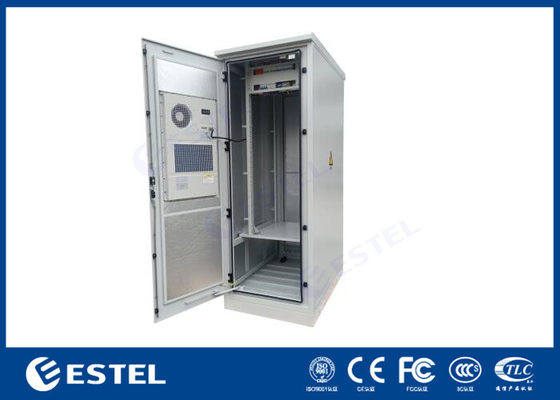

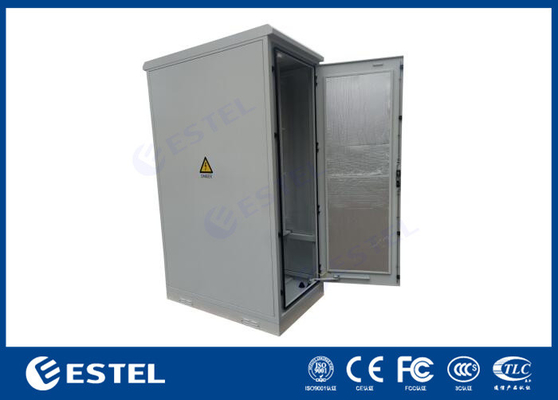

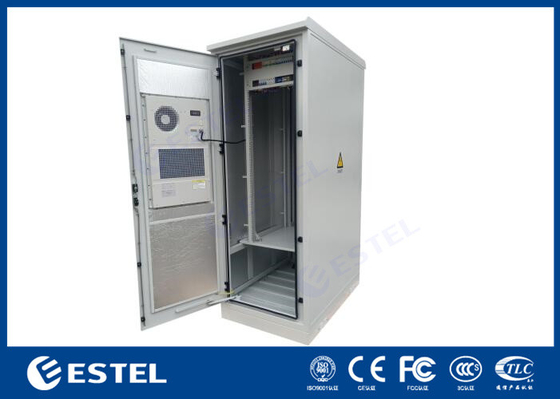

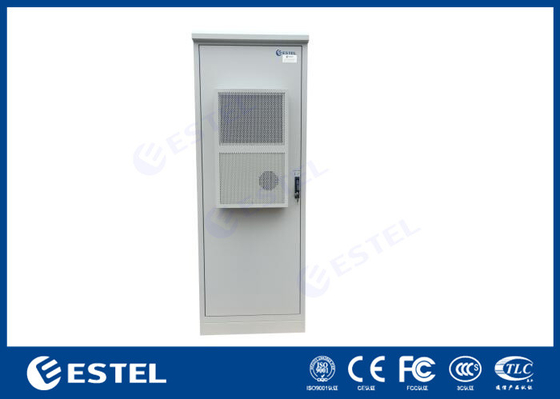

5. ক্যাবিনেটের ছবি
-
