মনিটরিং ইউনিট এবং তাপমাত্রা নিয়ন্ত্রক সহ সমন্বিত স্মার্ট আউটডোর

1.বহিরঙ্গন ইন্টিগ্রেটেড টেলিকম মন্ত্রিসভা ভূমিকা

প্রযুক্তিগত পরামিতি

আউটডোর ক্যাবিনেটের আনুষাঙ্গিক তালিকা

2. বুদ্ধিমান বহিরঙ্গন প্রবর্তন

স্মার্ট আউটডোর ইন্টিগ্রেটেড ক্যাবিনেট সিরিজ প্রধানত নতুন প্রজন্মের 3G / 4G সিস্টেম, যোগাযোগ / নেটওয়ার্ক ইন্টিগ্রেটেড পরিষেবা,অ্যাক্সেস/ট্রান্সমিশন সুইচিং স্টেশন, জরুরী যোগাযোগ/প্রেরণ ইত্যাদি

3গঠন

স্মার্ট আউটডোর ক্যাবিনেট সিরিজটি 20 মিমি বেধের একটি ফোম স্যান্ডউইচ প্যানেল এবং ইপিএস অগ্নিরোধী উপাদান অভ্যন্তরে গ্রহণ করে, যা একটি বাহ্যিক বাক্সের সমন্বয়ে গঠিত,অভ্যন্তরীণ শীট ধাতু অংশ এবং আনুষাঙ্গিকবক্সটি কাঠামোগতভাবে কম্প্যাক্ট, ইনস্টল করা সহজ, সিলিং পারফরম্যান্সে দুর্দান্ত এবং সুরক্ষা গ্রেডে আইপি 55।

ক্যাবিনেটটি তার ফাংশন অনুযায়ী সরঞ্জাম ক্যাবিনেট, পাওয়ার ক্যাবিনেট এবং ব্যাটারি ক্যাবিনেটে বিভক্ত।

বেস স্টেশনের জন্য ইন্টিগ্রেটেড বহিরঙ্গন মন্ত্রিসভা একক-বিন মন্ত্রিসভা এবং ডাবল-বিন মন্ত্রিসভা গ্রহণ করে। একক-বিন মন্ত্রিসভার মাত্রা হলঃ বাহ্যিক মাত্রা W x D x H: 900mmx900mmx2100mm

সরঞ্জাম ক্যাবিনেটঃ এটি মূলত এসি পাওয়ার বিতরণ ইউনিট, ডায়নামিক লুপ মনিটরিং ইউনিট, সহায়ক সরাসরি-থ্রো ফ্যান এবং এলইডি আলোকসজ্জার সাথে সংহত।

দরজা এবং লকঃএটি মূলত এসি পাওয়ার বিতরণ ইউনিট, ডায়নামিক লুপ মনিটরিং ইউনিট, সহায়ক সরাসরি-থ্রো ফ্যান এবং এলইডি আলোকসজ্জার সাথে একীভূত। ক্যাবিনেটের দরজা এমবেডেড কাঠামো গ্রহণ করে,এবং দরজা মধ্যে ফাঁক কম্প্যাক্ট হয়. দরজা খোলার কোণ> 110 ° হয়, এবং ক্যাবিনেটের দরজা একটি সীমা কাঠামো রয়েছে। দরজা "খোলা" অবস্থায় যখন দরজা সীমা ডিভাইস একটি সীমা ফাংশন আছে।দরজা লক টান রড এবং লক প্লেট একটি তিন পয়েন্ট গঠন গ্রহণযার কাঠামো দৃঢ় এবং চুরির বিরুদ্ধে শক্তিশালী।

সামগ্রিক ব্যবস্থাঃ

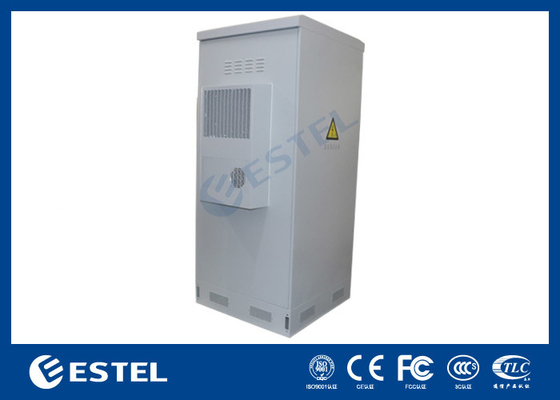

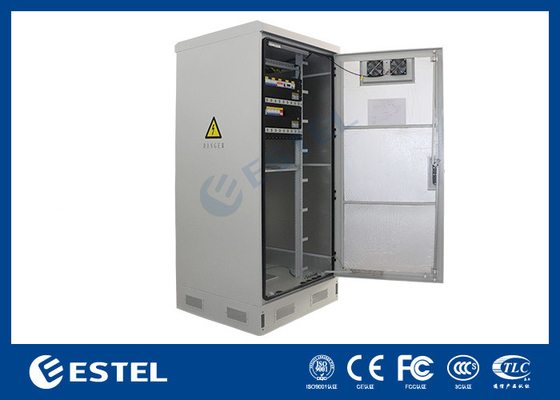

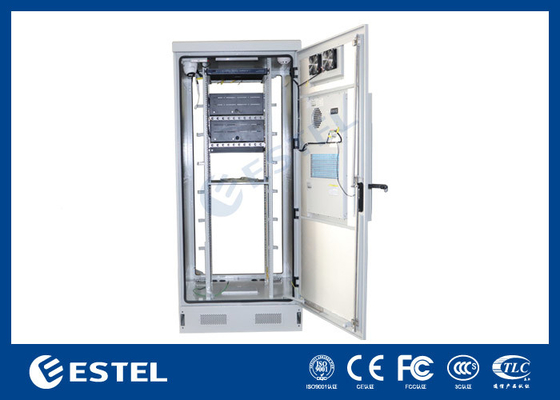

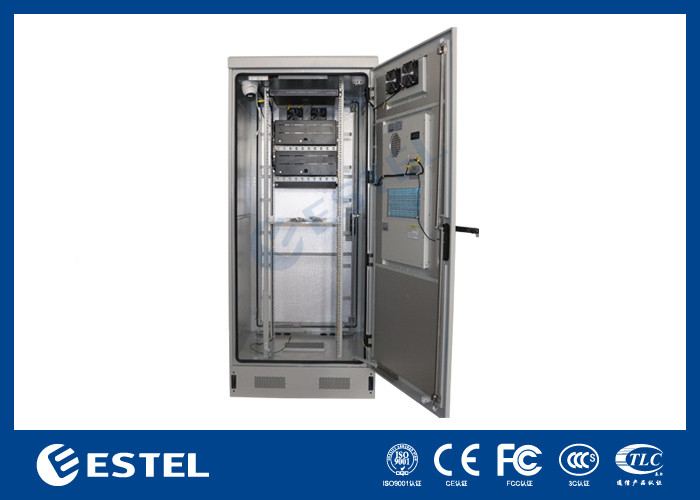

ছবিঃ

4কাঠামোগত প্রযুক্তিগত সূচক

(1)ক্যাবিনেটটি স্ট্যান্ডার্ড 19 ইঞ্চি র্যাক, 21 ইঞ্চি র্যাক এবং ব্যাটারি র্যাক সহ ইনস্টল করা যেতে পারে। 19 ইঞ্চি র্যাকের অভ্যন্তরীণ মাত্রা এবং কাঠামো, যেমন দূরত্ব এবং গর্তের দূরত্ব,এর প্রয়োজনীয়তা পূরণএবং;

(2)ক্যাবিনেট কাঠামো এবং ভারবহন সংযোগ হিসাবে অ্যান্টি-লসিং ডিভাইস সহ গ্রিডযুক্ত সংযোগ ব্যবহার করে। ক্যাবিনেট শরীরের স্থির করার জন্য অ্যাঙ্কর বোল্টগুলি হট-ডিপ গ্যালভানাইজড বোল্ট;রিভেট বা রিভেট বাদামগুলি ক্রমানুসারে সাজানো হবে, এবং কোন বাঁকা মাথা, ফাটল মাথা এবং looseness হতে হবে। riveting পৃষ্ঠ concave, বিকৃত বা ক্ষতিগ্রস্ত হয় না।

2.২ দরজা এবং দরজার সীমা

A ক্যাবিনেটের দরজা একটি উল্লম্ব hinged দরজা কাঠামো ব্যবহার করে।

B দরজার সীমানা ডিভাইসের একটি সীমানা ফাংশন থাকে যখন দরজা "খোলা" অবস্থায় থাকে।

C. দরজা খোলার সময় দরজার সীমানা ডিভাইস স্বয়ংক্রিয়ভাবে সীমানা ফাংশনটি সক্রিয় করে এবং দরজা বন্ধ করার সময় ম্যানুয়ালি সীমানা ফাংশনটি বাতিল করে।

D যখন দরজাটি সম্পূর্ণরূপে খোলা থাকে, তখন সর্বোচ্চ খোলার কোণ 110 এর চেয়ে বড়।

E দরজা এবং দরজার সীমানা ডিভাইসগুলি 1000 বার পুনরাবৃত্তি খোলা/বন্ধ করার পরে অত্যধিক পরিধান ছাড়াই ভাল অবস্থায় রয়েছে।

F দরজার সীমাবদ্ধতা ডিভাইসটি যান্ত্রিক ক্ষতি বা কার্যকারিতা ব্যর্থতা ছাড়াই সীমানা অবস্থায় 22 মি / সেকেন্ডের বায়ু দ্বারা দরজা খোলার এবং বন্ধ করার ফলে স্ট্যাটিক লোড সহ্য করতে পারে।

5বায়ুচলাচল উইন্ডো এবং ফিল্টার স্ক্রিনের নকশা

1. একটি স্টেইনলেস স্টীল জাল 1 মিমি পুরু এবং 16 জালের স্পেসিফিকেশন বায়ুচলাচল উইন্ডোর বায়ু আউটলেট welded হয়,যা পোকামাকড় এবং অসঙ্গতিপূর্ণ প্রাণী আক্রমণ রোধ করার কাজ করেবায়ু প্রবাহের জানালার বায়ু প্রবেশের ভিতরে একটি ক্ষয় প্রতিরোধী ধুলো প্রতিরোধী জাল উপাদান রয়েছে।ধুলো প্রতিরোধী জাল উপাদান একটি ফিল্টার 10mm একটি বেধ এবং 30 ppi একটি স্পেসিফিকেশন সঙ্গে. ফিল্টার জালটি ভাঁজ করা সমর্থন জালের সাথে ভাঁজ করা হয় এবং ফিল্টারটি অ্যালুমিনিয়াম প্লেট ফ্রেমে স্থির করা হয়। পুরো ডাস্টপ্রুফ নেট সমাবেশ সহজ রক্ষণাবেক্ষণের জন্য মডুলার নকশা গ্রহণ করে।

2. ফ্যান এয়ার আউটলেটটি দরজার প্যানেল সমাবেশের উপর ডিজাইন করা হয়েছে। ফ্যান এয়ার আউটলেট এবং মন্ত্রিসভাটি 35 ডিগ্রি উল্লম্ব কোণ সহ লোভার হিসাবে ডিজাইন করা হয়েছে।বৃষ্টির পানি নীচে নেমে আসেএকই সময়ে, বায়ু আউটলেটে একটি সেকেন্ডারি কাঠামো রয়েছে যাতে বৃষ্টির জল কাঠামোর মধ্যে প্রবাহিত হয় না।

6ওয়্যারিং ডিজাইন এবং গ্রাউন্ডিং সুরক্ষা

ওয়্যারিং ডিজাইন

(১) ফিডার এবং অন্যান্য বাহ্যিক ক্যাবলগুলি নীচে রাউটেড হবে;

(২) একাধিক স্ট্যান্ডার্ডযুক্ত ক্যাবিনেটের মধ্যে অভ্যন্তরীণ তারের মোড ক্যাবিনেটের বাইরের বেসের তারের মোড গ্রহণ করে;

(৩) এসি লাইন, ডিসি লাইন, সিগন্যাল লাইন এবং গ্রাউন্ড ওয়্যার আলাদাভাবে রুট করা হবে এবং আবদ্ধ করা হবে;

(4)ক্যাবিনেটের নীচে একটি তারের পাস হোল এবং একটি তারের পাস রাবার রিং দিয়ে ডিজাইন করা হয়েছে।মন্ত্রিসভা কলাম একটি তারের পাস গর্ত সঙ্গে ডিজাইন করা হয় এবং খোলার burr ছাড়া পোলিশ করা হয়েছে.

গ্লোবিং সুরক্ষা

1. ক্যাবিনেটটি গ্রাউন্ডিং বার দিয়ে সজ্জিত, যা অ্যান্টি-জারা লেপ সহ তামার বার দিয়ে তৈরি, যার সেকশন এলাকা 50mm2,এবং উপযুক্ত আকারের 10 সংযোগ স্ক্রু গর্ত এবং সংশ্লিষ্ট স্ক্রু সংরক্ষিত হয়;
2. ক্যাবিনেটের ধাতব অংশগুলি আন্তঃসংযুক্ত এবং গ্রাউন্ডিং বারের সাথে সংযুক্ত। যে কোনও দুটি পয়েন্টের মধ্যে সংযোগ প্রতিরোধের 0.1 Ω এর চেয়ে কম;
3. ক্যাবিনেটের অন্যান্য সরঞ্জামগুলির সুরক্ষামূলক গ্রাউন্ডটি গ্রাউন্ডিং বারটিতে সংযুক্ত থাকে;
4. ক্যাবিনেটের সমস্ত গ্রাউন্ডিং তারের জাতীয় মান হলুদ-সবুজ তারের গ্রহণ, এবং 4mm2 একটি বিভাগ এলাকা সঙ্গে তামা কোর তারের
5. গ্রাউন্ডিং সংযোগ পয়েন্টে স্পষ্ট গ্রাউন্ডিং চিহ্ন রয়েছে;
6. ক্যাবিনেট এবং ক্যাবিনেটের সরঞ্জামগুলির গ্রাউন্ডিং সুরক্ষা নিশ্চিত করতে ক্যাবিনেটটি বাইরের গ্রাউন্ডিং সিস্টেমে সংযুক্ত হতে হবে,এবং বেস স্টেশনের জন্য বজ্রপাত সুরক্ষা এবং গ্রাউন্ডিংয়ের জন্য QB-W-011-2007 প্রযুক্তিগত স্পেসিফিকেশনের প্রাসঙ্গিক বিধানগুলি পূরণ করে.

চুরির বিরুদ্ধে নকশা

দরজার লক চুরির বিরুদ্ধে নকশা

অ্যান্টি-চুরি লক এর ভেন্ডালিজম প্রতিরোধ ক্ষমতা GA/T 73-1994 এর ক্লাস B এর প্রয়োজনীয়তা পূরণ করবে।, যেমন চিত্রটিতে দেখানো হয়েছে।

চুরি বিরোধী লক এবং দরজার ফ্রেম একটি তিন পয়েন্ট কাঠামো ব্যবহার করে।

সংযুক্তির বন্ধন

• অ্যান্টি-লসিং ডিভাইসের সাথে গহ্বরযুক্ত সংযোগটি কাঠামোগত এবং লোড বহনকারী সংযোগ হিসাবে ব্যবহৃত হয়। ক্যাবিনেটের দেহকে ফিক্সিং করার জন্য অ্যাঙ্কর বোল্টগুলি হ'ল গরম ডুব দেওয়া গ্যালভানাইজড বোল্ট।সংযোগ দৃঢ় এবং কোন অনুপস্থিত সংযোগ বা ভার্চুয়াল সংযোগ নেই;
• নিট বা নিট বাদামগুলি যথাযথভাবে সাজানো উচিত এবং সেখানে কোনও বাঁকা মাথা, ফাটল মাথা এবং আলগা হওয়া উচিত নয়। নিটিংয়ের পৃষ্ঠটি কনকভ, বিকৃত বা ক্ষতিগ্রস্থ নয়;
• দরজার চাকা অভ্যন্তরীণ চাকা মোড গ্রহণ করে।

লেপ রঙ

ক্যাবিনেটের পৃষ্ঠের লেপটি সাদা ধূসর (RAL7035) । যদি পৌর নির্মাণের বিশেষ প্রয়োজনীয়তা থাকে তবে পৌর নির্মাণের প্রয়োজনীয় রঙও ব্যবহার করা যেতে পারে।লেপটি GB/T 3181-2008 এর প্রয়োজনীয়তা পূরণ করে.

7প্রধান বৈশিষ্ট্য

• বাক্সটিতে ধুলো প্রতিরোধ, সূর্য সুরক্ষা, বৃষ্টি সুরক্ষা ইত্যাদি বৈশিষ্ট্য রয়েছে এবং এটি বহিরঙ্গন পরিবেশে পুরোপুরি অভিযোজিত।
• ডিভাইস ক্যাবিনেটে তাপ অপসারণের জন্য এয়ার কন্ডিশনার রয়েছে (তাপ এক্সচেঞ্জারটি তাপ অপসারণের সরঞ্জাম হিসাবেও নির্বাচন করা যেতে পারে), যার এমটিবিএফ ≥ 50000h।
• ক্যাবিনেটটি আলোকসজ্জা দিয়ে সজ্জিত।
• ক্যাবিনেটের বিন্যাস যুক্তিসঙ্গত, এবং তারের প্রবর্তন, ফিক্সিং এবং গ্রাউন্ডিং অপারেশন এবং রক্ষণাবেক্ষণের জন্য সুবিধাজনক; পাওয়ার লাইন,সিগন্যাল লাইন এবং অপটিক্যাল ক্যাবলের স্বাধীন ইনলেট গর্ত রয়েছে, যা একে অপরের সাথে হস্তক্ষেপ করবে না।
• ক্যাবিনেটে ব্যবহৃত তারগুলি অগ্নি প্রতিরোধক উপকরণ থেকে তৈরি।

8প্রধান প্রযুক্তিগত কর্মক্ষমতা সূচক

• 8.১ সার্ভিস শর্তঃ পরিবেষ্টিত তাপমাত্রাঃ - ৪০ °C ~ +৭০ °C;বায়ুমণ্ডলীয় আর্দ্রতাঃ ≤ 95% (+40 °C এ);বায়ুমণ্ডলীয় চাপঃ 70KPa ~ 106KPa।
• 8.২ উপাদানঃ গ্যালভানাইজড প্লেট + স্যান্ডউইচ প্লেট।
• 8.3 পৃষ্ঠ চিকিত্সাঃ ডিগ্রিপ, রস্ট অপসারণ, রস্ট প্রতিরোধ এবং ফসফেটিং (বা গ্যালভানাইজিং), প্লাস্টিক স্প্রে।
• 8.4 ক্যাবিনেট লেয়ার ≥ 600 kg
• 8.5 ক্যাবিনেটের সুরক্ষা গ্রেডঃ আইপি৫৫।
• 8.6 অগ্নি প্রতিরোধকঃ GB5169.7 টেস্ট A এর প্রয়োজনীয়তা পূরণ করে।
• 8.7 বিচ্ছিন্নতা প্রতিরোধঃ গ্রাউন্ডিং ডিভাইস এবং বক্স ধাতু কাজের মধ্যে বিচ্ছিন্নতা প্রতিরোধ 2X104 M Ω/500V (DC) এর চেয়ে কম হবে না।
• 8.8 প্রতিরোধের ভোল্টেজঃ গ্রাউন্ডিং ডিভাইস এবং বক্স ধাতব কাজের মধ্যে প্রতিরোধের ভোল্টেজ 3000V (DC) / 1min এর চেয়ে কম হবে না।
• 8.9 যান্ত্রিক শক্তিঃ প্রতিটি পৃষ্ঠের উপর উল্লম্ব চাপ > ৯৮০N থাকে এবং দরজা খোলার পরে সবচেয়ে বাইরের প্রান্তের উপর উল্লম্ব চাপ > ২০০N থাকে।

9. নীচের ইনস্টলেশন অঙ্কন
