পণ্যের বিবরণ:
প্রদান:
|
| মাত্রা: | W*D*H 800*940*2050mm | উপাদান: | গ্যালভানাইজড ইস্পাত একক প্রাচীর |
|---|---|---|---|
| ঠান্ডা করার পদ্ধতি: | এয়ার কন্ডিশনার | সরঞ্জাম রাক: | 19 ইঞ্চি র্যাক, 40U স্থান |
| আইপি রেটিং: | আইপি৫৫ | অর্থ প্রদানের মেয়াদ: | টি/টি |
| শিপিং পোর্ট: | শেঞ্জেন | সংশোধনকারী মডিউল: | হ্যাঁ। |
| সৌর মডিউল: | হ্যাঁ। | মাউন্ট ওয়ে: | মেঝে মাউন্ট |
| বিশেষভাবে তুলে ধরা: | 40U 19 ইঞ্চি বহিরঙ্গন ঘের,সৌর শক্তি 19 ইঞ্চি বহিরঙ্গন ঘের,19 ইঞ্চি আউটডোর পাওয়ার ক্যাবিনেট |
||
সৌর শক্তি এবং পাওয়ার সিস্টেমের সাথে হাইব্রিড পাওয়ার ক্যাবিনেট 40U 19 ইঞ্চি স্ট্যান্ডার্ড ক্যাবিনেট
হাইব্রিড পাওয়ার ক্যাবিনেটের ভূমিকা:
হাইব্রিড পাওয়ার ক্যাবিনেট আধুনিক কম্পিউটিং এবং ইলেকট্রনিক্স সিস্টেমে শক্তি বিতরণ এবং ব্যবস্থাপনা অপ্টিমাইজ করার জন্য ডিজাইন করা একটি কাটিয়া প্রান্ত সমাধান।এই ক্যাবিনেট বুদ্ধিমান নিয়ন্ত্রণ এবং শক্তি আউটপুট নিয়ন্ত্রণ প্রদান করে, যা শক্তির দক্ষতা এবং সিস্টেমের স্থিতিশীলতা উভয়ই নিশ্চিত করে।
হাইব্রিড পাওয়ার ক্যাবিনেটের প্রধান বৈশিষ্ট্য ও সুবিধাগুলো নিচে উল্লেখ করা হল:
40U স্ট্যান্ডার্ড 19 ইঞ্চি আউটডোর ঘের হাইব্রিড পাওয়ার ক্যাবিনেট
| কনফিগারেশন তালিকা | |
| বাইরের আকার |
800mm ((W) x940mm ((D) x2050mm ((H) (তাপমাত্রা নিয়ন্ত্রন প্রস্রাব অন্তর্ভুক্ত) |
| আচ্ছাদিত এলাকা | 800mm ((W) x700mm ((D) |
| বেসের উচ্চতা | ১৫০ মিমি |
| ওজন | ≤130kg (সরঞ্জাম এবং ব্যাটারি ছাড়া) |
| ব্যবহারকারীর স্থান | ৩৭ ইউ |
| উপাদান |
দেওয়াল:1.২ মিমি গ্যালভানাইজড স্টীল শীট দরজা:1.5 মিমি গ্যালভানাইজড স্টীল শীট |
| লক | তিন পয়েন্ট অ্যান্টি-চুরি লক, ইউরোপীয় মানক ওক কোর, পরিবর্তন করতে পারেন বা নিজে নিজে প্যাচ আনলক |
| ওয়্যারিং অবস্থান | নীচে ভিতরে এবং বাইরে |
| ওয়্যারিং গর্ত | ১০xφ৩৬ |
|
সুরক্ষা গ্রেড |
আইপি৫৫ |
| তাপমাত্রা নিয়ন্ত্রণের তথ্য | |
|
সরঞ্জাম কম্পার্টমেন্ট |
মোডঃ তাপ এক্সচেঞ্জার তাপ অপসারণ দক্ষতাঃ২০০W/K নামমাত্র ভোল্টেজঃ৪৮VDC নামমাত্র শক্তিঃ 520W |
|
ব্যাটারি কম্পার্টমেন্ট |
মোডঃসিসি এয়ার কন্ডিশনার শীতল ক্ষমতা (L35/L35): 500W নামমাত্র ভোল্টেজঃ48VDC শক্তি খরচ (L35/L35):160W |
40 ইউ স্ট্যান্ডার্ড 19 ইঞ্চি আউটডোর ঘের হাইব্রিড পাওয়ার ক্যাবিনেটঃ
এটি হাইব্রিড পাওয়ার সিস্টেমের জন্য একটি ১৯ ইঞ্চি সাব-র্যাক, ফাইবার এবং মাইক্রোওয়েভ ট্রান্সমিশন, অ্যাক্সেস ডিভাইস, সুইচ এর সমালোচনামূলক অ্যাপ্লিকেশন চাহিদা মেটাতে ৫ ইউ উচ্চতার কম্প্যাক্ট ডিজাইন।
সিস্টেমের সর্বাধিক শক্তি 150A,এসি ইনপুট / ডিসি ইনপুট / ব্যাটারি / লোড এমসিবি সহ।
সংশোধনকারীমূল বৈশিষ্ট্যঃ
·বিশাল ইনপুট ভোল্টেজ পরিসীমাঃ 85 থেকে 290VAC রেক্টিফায়ার এবং 120 থেকে 420VDC MPPT এর জন্য
·সংশোধনকারী,এমপিপিটি এবং নিয়ামক গরম প্লাগযোগ্য,সহজ এবং দ্রুত অনলাইন রক্ষণাবেক্ষণ
·নিম্ন অপারেটিং খরচ জন্য 96% পর্যন্ত উচ্চ দক্ষতা
·ইথারনেট,এসএনএমপি,মডবাস এবং আরএস৪৮৫ যোগাযোগ ইন্টারফেস সমর্থন করে
| ইনপুট বিতরণ | ||
| এসি | ডিসি | |
| ইনপুট মোড | 220VAC এক-ফেজ | 120VDC থেকে 425VDC |
| ইনপুট ফ্রিকোয়েন্সি | ৪৫ থেকে ৬৫ হার্জ,নামমাত্র মানঃ৫০ হার্জ/৬০ হার্জ | / |
| ইনপুট ক্ষমতা | ৬৩এ/২পিএক্স১ | ৬৩এ/২পিএক্স৫ |
| এসপিডি | 20kA/40kA,8/20μs | |
| আউটপুট বিতরণ | ||
| সংশোধনকারী | সৌর মডিউল | |
| আউটপুট ভোল্টেজ | -৪২ থেকে ৫৮ ভিডিসি,নামমাত্র মানঃ ৫৩.৫ ভিডিসি | -৪২ থেকে ৫৮ ভিডিসি,নামমাত্র মানঃ ৫৪.৫ ভিডিসি |
| ব্যাটারি ব্রেকার | 125A/2P | |
| লোড ব্রেকার | Lvd:32A/1Px1,10A/IPx5; Blvd:32A/1Px2,10A/1P×5 | |
| ডিসি এসপিডি | 20kA/40kA,8/20μs | |
| মডিউল | ||
| সংশোধক মডিউল | সৌর মডিউল | |
| ইনপুট ভোল্টেজ |
85 থেকে 290VAC, নামমাত্র 220VAC |
120 থেকে 420VDC নামমাত্র 340VDC |
| কার্যকারিতা | > ৯৬% | > ৯৬% |
| নামমাত্র শক্তি | 3000W ((176 থেকে 290VAC) | 3000W ((200 থেকে 425VAC) |
|
কাজের তাপমাত্রা |
-১০°সি থেকে +৭৫°সি ((পরিপূর্ণ আউটপুট ৫৫°সি এর নিচে) | -১০°সি থেকে +৭৫°সি (পুরো আউটপুট ৫০°সি এর নিচে) |
| কন্ট্রোলার | |
| সিগন্যাল ইনপুট | 3Al ((2 ব্যাটারি তাপমাত্রা,1 পরিবেষ্টিত তাপমাত্রা),2RS485,7 DI |
| অ্যালার্ম আউটপুট | 6 শুষ্ক যোগাযোগ |
| যোগাযোগ বন্দর | RS485,SNMP |
| প্রদর্শন মোড | এলসিডি |
| সিস্টেম | |
| মাত্রা (WxDxH) | 482x350.6×9U,≤30kg ((মডিউল ছাড়াই) |
| শীতল মোড | প্রাকৃতিক শীতলতা |
| রক্ষণাবেক্ষণ মোড | সামনের রক্ষণাবেক্ষণ, সাপোর্ট মডিউল গ্রেড পরিবর্তন |
| সুরক্ষা স্তর | আইপি ২০ |
| পরিবেশ | |
| অপারেটিং তাপমাত্রা | -১০°সি থেকে +৫০°সি |
| সংরক্ষণ তাপমাত্রা | -40°C থেকে +75°C |
| অপারেটিং আর্দ্রতা | ৫% থেকে ৯৫% (অ-কন্ডেনসিং) |
|
উচ্চতা |
০ থেকে ৪০০০ মিটার ((যদি উচ্চতা ৩০০০ মিটার থেকে ৪০০০ মিটারের মধ্যে থাকে, উচ্চতা ২০০ মিটার বাড়ার সাথে সাথে সর্বোচ্চ অপারেটিং তাপমাত্রা ১ ডিগ্রি সেলসিয়াস কমে যায়) |
* কাস্টমাইজড ডিজাইন পাওয়া যায়।

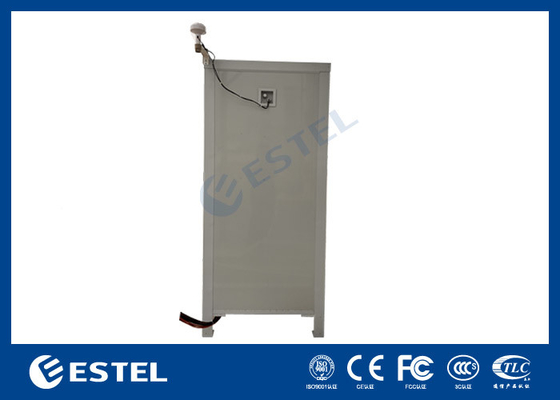

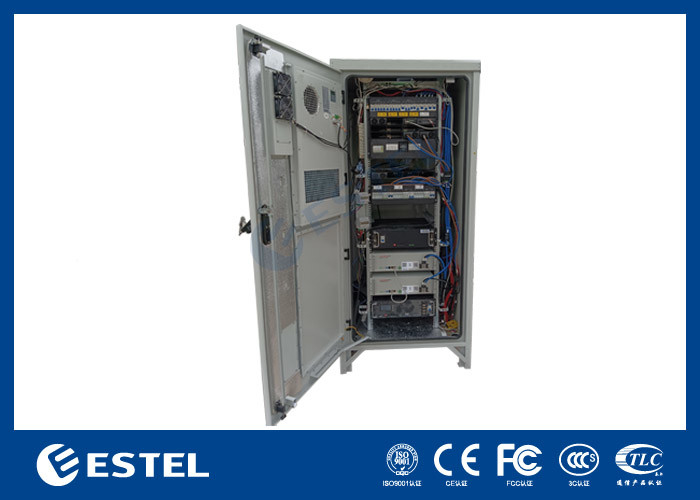

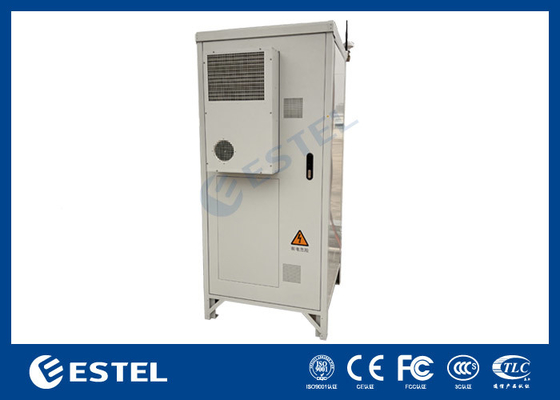

ক্যাবিনেটের ছবি:
রিক্সিফায়ার ছবিঃ
আইপি সংজ্ঞা
আইপি৫৫/আইপি৬৫
আইপি৫৫= ঘরের বৈশিষ্ট্যঃ
ধুলো, তেল, এবং অন্যান্য অ ক্ষয়কারী উপাদান থেকে সম্পূর্ণ সুরক্ষা
সংযুক্ত সরঞ্জামগুলির সাথে যোগাযোগের বিরুদ্ধে সম্পূর্ণ সুরক্ষা
জল থেকে সুরক্ষা, যে কোন দিক থেকে ঘরের বিরুদ্ধে একটি ডোজ দ্বারা প্রজেক্ট করা জল পর্যন্ত
দেয়াল-মাউন্ট, ফ্রি স্ট্যান্ডিং, খাঁজ, এবং টেলিগ্রাফ মেরু মাউন্ট পাওয়া যায়
সিল্ক-স্ক্রিনিং লোগো, অ্যানোডাইজিং, বা খোদাইয়ের পরিষেবা উপলব্ধ
IP65= ঘরের বৈশিষ্ট্যঃ
ধুলো, তেল, এবং অন্যান্য অ ক্ষয়কারী উপাদান থেকে সম্পূর্ণ সুরক্ষা
সংযুক্ত সরঞ্জামগুলির সাথে যোগাযোগের বিরুদ্ধে সম্পূর্ণ সুরক্ষা
জল থেকে সুরক্ষা, যে কোন দিক থেকে ঘরের বিরুদ্ধে একটি ডোজ দ্বারা প্রজেক্ট করা জল পর্যন্ত
দেয়াল-মাউন্ট, ফ্রি স্ট্যান্ডিং, খাঁজ, এবং টেলিগ্রাফ মেরু মাউন্ট পাওয়া যায়
সিল্ক-স্ক্রিনিং লোগো, অ্যানোডাইজিং, বা খোদাইয়ের পরিষেবা উপলব্ধ
কাস্টম কাটিয়া,বিচ্ছিন্নতা, hinges, latches বা লক সঙ্গে
ক্যাবিনেটের বৈশিষ্ট্যঃ
| বৈশিষ্ট্য | বর্ণনা |
|
মডিউলের বৈশিষ্ট্য
|
সৌর মডিউল সর্বোচ্চ পাওয়ার পয়েন্ট ট্র্যাকিং ফাংশন আছে. সর্বোচ্চ পাওয়ার পয়েন্ট ট্র্যাকিং নির্ভুলতা 99.5% এর বেশি |
| রেক্টিফায়ার মডিউলটি সক্রিয় পাওয়ার ফ্যাক্টর ক্ষতিপূরণ প্রযুক্তি গ্রহণ করে, পাওয়ার ফ্যাক্টরের মান 0 পর্যন্ত।99 | |
| রেক্টিফায়ার মডিউলের সর্বোচ্চ দক্ষতা ৯৩% এর বেশি | |
| সৌর মডিউলের সর্বোচ্চ দক্ষতা ৯৫% এর বেশি | |
| সৌর মডিউল এবং রেক্টিফায়ার মডিউল উচ্চ শক্তি ঘনত্ব আছে | |
| সৌর মডিউল এবং সংশোধনকারী মডিউলটি নন-ধ্বংসাত্মক হট-স্টাপ প্রযুক্তি গ্রহণ করে, অর্থাৎ প্লাগ-এন্ড-প্লে। সৌর মডিউল এবং সংশোধনকারী মডিউলটি প্রতিস্থাপন করতে এক মিনিটেরও কম সময় লাগে | |
| সৌর মডিউল এবং রেক্টিফায়ার মডিউলের আউটপুট ওভারভোল্টেজ সুরক্ষা ফাংশন রয়েছে, যার মধ্যে হার্ডওয়্যার ওভারভোল্টেজ সুরক্ষা এবং সফটওয়্যার ওভারভোল্টেজ সুরক্ষা অন্তর্ভুক্ত রয়েছে।এবং সফটওয়্যার ওভার ভোল্টেজ সুরক্ষা অপশন জন্য দুটি মোড আছে: প্রথমবার ওভার ভোল্টেজ লক মোড, চতুর্থবার ওভার ভোল্টেজ লক মোড | |
| ব্যাটারি ব্যবস্থাপনা | ব্যাটারি ব্যবস্থাপনা নিখুঁত: ব্যাটারি সুরক্ষা, এবং স্বয়ংক্রিয় ভোল্টেজ নিয়ন্ত্রন, ধাপহীন বর্তমান সীমাবদ্ধকরণ, ব্যাটারি ক্ষমতা গণনা,স্বয়ংক্রিয় সমীকরণ/ফ্লোট চার্জ রূপান্তরঅনলাইন ব্যাটারি টেস্ট। |
| হালকা এবং বিদ্যুৎ সম্পূরক ব্যবস্থাপনা | নিখুঁত হালকা / বিদ্যুৎ পরিপূরক ব্যবস্থাপনা ফাংশন, যা সৌর শক্তি সরবরাহের অগ্রাধিকার অর্জন করতে পারে এবং সৌর শক্তি ব্যবহার সর্বাধিক করতে পারে |
| শক্তি পরিসংখ্যান | লোড বিদ্যুৎ খরচ, সৌরশক্তি থেকে উত্পাদিত শক্তি, নেটওয়ার্ক থেকে উত্পাদিত শক্তি, ডিজি থেকে উত্পাদিত শক্তি, ব্যাটারি স্রাব, ব্যাটারি চার্জ |
| তথ্য রেকর্ড |
৯০ দিনের রেকর্ড, ঐতিহাসিক তথ্য আপলোড করা যাবে। ইতিহাসের ২০০ রেকর্ড, ব্যাটারি পরীক্ষার তথ্যের ১০টি গ্রুপ |
| অ্যালার্ম ফাংশন | পারফেক্ট ফল্ট সুরক্ষা এবং ফল্ট অ্যালার্ম ফাংশন |
| নেটওয়ার্ক ডিজাইন |
নেটওয়ার্কের নমনীয়তার জন্য শুষ্ক যোগাযোগ এবং অন্যান্য যোগাযোগ পোর্ট সরবরাহ করা; প্রক্সিমাল এন্ড সফটওয়্যার আপগ্রেড এবং অননুমোদিত অপারেশন সক্ষম করা |
| মানবিক অপারেশন ইন্টারফেস |
এলসিডিটি ১৫ ডিগ্রি কোণে ডিজাইন করা হয়েছে, যা ব্যবহারকারীর জন্য আরও স্বজ্ঞাত এবং সুবিধাজনক। LCD এর মাধ্যমে সিস্টেমের অপারেটিং প্যারামিটার, পরিসংখ্যান এবং ঐতিহাসিক এলার্ম অনুসন্ধান করুন। এলসিডি মাধ্যমে ম্যানুয়ালি সিস্টেম নিয়ন্ত্রণ |
| বজ্রপাতে সুরক্ষা | এসি এবং ডিসি পক্ষের উপর নিখুঁত বজ্রপাত সুরক্ষা নকশা |
| শক্তি সঞ্চয় নকশা | সিস্টেমটি, রিক্টিফায়ার মডিউলের স্লিপ এনার্জি সেভিং ফাংশনের পাশাপাশি, লোডের জন্য সৌর শক্তি ইনপুট ব্যবহারকে সমর্থন করে এবং অগ্রাধিকার দেয়, সৌর শক্তির পূর্ণ ব্যবহার করে,শক্তি সঞ্চয় এবং গ্রিনহাউস গ্যাস নির্গমন হ্রাস |
| আউটডোর টাইপ | সিস্টেমের সুরক্ষা স্তর IP55 পর্যন্ত, বহিরঙ্গন ব্যবহার করা যেতে পারে। সিস্টেম কম্প্যাক্ট এবং ইনস্টল করা সহজ |
|
সিস্টেম
|
সিস্টেমের সব সরঞ্জাম সামনের রক্ষণাবেক্ষণ সমর্থন |
| সিস্টেম rectifier মডিউল ঘুম প্রযুক্তি, দ্বৈত স্থিতিশীল রাষ্ট্র contactor, কম শক্তি shunt এবং ফ্যান গতি নিয়মিত প্রযুক্তি গ্রহণ, এবং আরো বিশিষ্ট শক্তি সঞ্চয় ফাংশন আছে | |
| ঐচ্ছিক এসি হিটার সিস্টেম নির্ভরযোগ্যভাবে কম তাপমাত্রায় কাজ করে তোলে | |
| দূরবর্তী পর্যবেক্ষণ | মডেমটি জিপিআরএস ফাংশন দিয়ে কনফিগার করা হয়েছে যা ইন্টারনেট সার্ভারে ডেটা সরবরাহের মাধ্যমে দূরবর্তী পর্যবেক্ষণ উপলব্ধি করতে পারে |
