পণ্যের বিবরণ:
প্রদান:
|
| নাম: | র্যাক মাউন্ট টেলিকম রেকটিফায়ার | সংশোধনকারী মডিউল: | ৩ কেডব্লিউ×৬ পিসি |
|---|---|---|---|
| কন্ট্রোলার: | ইথারনেট, এসএনএমপি, মোডবাস এবং আরএস৪৮৫ যোগাযোগ | ইনস্টলেশন মোড: | 19 ইঞ্চি তাক |
| সম্পূর্ণ ধারণক্ষমতা: | 300A | আউটপুট ভোল্টেজ: | -48VDC (-42 থেকে -58VDC) |
| মডিউল: | গরম-অদলবদলযোগ্য | ব্যাটারি ব্যবস্থাপনা: | সমর্থন |
| আউটপুট ভোল্টেজ: | DC48V | প্রয়োগ: | টেলিকম, ইউটিলিটি, ইন্ডাস্ট্রিয়াল অটোমেশন, ইলেকট্রিক পাওয়ার ট্রান্সমিশন, বিটিএস |
| বিশেষভাবে তুলে ধরা: | 9U এমবেডেড পাওয়ার সাপ্লাই,অন্তর্নির্মিত ক্যাবিনেট এমবেডেড পাওয়ার সাপ্লাই,বড় ক্ষমতা অভ্যন্তরীণ বিদ্যুৎ সরবরাহ |
||
9U বড় ক্যাপাসিটি এমবেডেড পাওয়ার সাপ্লাই স্ট্যান্ডার্ড 19-ইঞ্চি র্যাক বা বিল্ট-ইন ক্যাবিনেট
1.9U বড় ক্ষমতা অভ্যন্তরীণ শক্তি সরবরাহ বৈশিষ্ট্য
DC সংশোধনকারী সিস্টেম সরবরাহ 9U উচ্চতা সমালোচনামূলক পূরণ করার জন্য কম্প্যাক্ট নকশা
ফাইবার এবং মাইক্রোওয়েভ ট্রান্সমিশন, অ্যাক্সেস ডিভাইসের অ্যাপ্লিকেশন প্রয়োজন,
সুইচ. সিস্টেম সর্বোচ্চ শক্তি 300A, কাস্টমাইজড এসি / ব্যাটারি / লোড MCBs সঙ্গে।
ক্যাবল MCB এবং বাসবার সঙ্গে সামনের অ্যাক্সেস হয়
2.9U টেলিকম পাওয়ার সাপ্লাইপ্যারামিটার
| মডেল | ETP48300 | |
| সিস্টেম | মাত্রা ((মিমি) | 482.6 ((W) x350.6 ((D) x9U ((H) |
| ওজন | ≤ ৫০ কেজি (রেক্টিফায়ার মডিউল ছাড়া) | |
| শীতল করার মোড | জোরপূর্বক বায়ু শীতল | |
| ইনস্টলেশন মোড | ১৯ ইঞ্চি র্যাক বা ক্যাবিনেটের ভিতরে ইনস্টল করা | |
| আইপি গ্রেড | আইপি ২০ | |
| এসি বিতরণ | ইনপুট ভোল্টেজ |
৩৮০ ভিএসি, তিন ফেজ |
| ইনপুট ক্ষমতা | 2x63A/4P | |
| ইনপুট ফ্রিকোয়েন্সি | 45~65Hz, নামমাত্র 50/60Hz | |
| এসি এসপিডি | 20kA/30kA, 8/20μs | |
|
ডিসি বিতরণ |
আউটপুট ভোল্টেজ | -42~-58VDC, নামমাত্র মানঃ -53.5VDC |
| সর্বাধিক ক্ষমতা | 18kW ((6x3000W রেক্টিফায়ার মডিউল) | |
| ব্যাটারি ব্রেকার |
2x125A/1P |
|
| লোড ব্রেকার |
১ম ব্যবহারকারী: LLVD1: 1×125A/1P, 1×63A/1P, 1×16A/1P, 1×6A/1P; BLVD1: 1×63A/1P; ব্যবহারকারী ২: LLVD2: 1×63A/1P, 2×16A/1P, 1×6A/1P; BLVD2: 1×63A/1P; ব্যবহারকারী ৩: LLVD3: 1×63A/1P, 2×16A/1P, 1×6A/1P; BLVD3: 1×63A/1P; ব্যবহারকারী ৪ঃ LLVD4: 1×63A/1P; BLVD4: 3×10A/1P; |
|
| ডিসি এসপিডি | 10kA/20kA, 8/20μs (ভিতরে ডিজাইন করা) | |
| সংশোধক মডিউল | ইনপুট ভোল্টেজ | 85VAC-300VAC, নামমাত্র মানঃ 220VAC |
| কার্যকারিতা | ≥96% | |
| নামমাত্র শক্তি | ৩০০০W ((১৭৬৩০০VAC) | |
| মাত্রা | 106.5mm(W) ×286mm(D) ×41.5mm ((1U/H) | |
| শীতল করার মোড | ফ্যান দিয়ে জোর করে ঠান্ডা করা | |
| কন্ট্রোলার | সিগন্যাল ইনপুট | 3 AI ((2 ব্যাটারি তাপমাত্রা, 1 পরিবেষ্টিত তাপমাত্রা), 7 DI ((SPD, 6 সাধারণ DI) |
| অ্যালার্ম আউটপুট | 6 শুষ্ক যোগাযোগ | |
| যোগাযোগ বন্দর | RS485/LAN ইথারনেট/SNMP | |
| প্রদর্শন মোড | এলসিডি | |
|
পরিবেশ |
অপারেটিং তাপমাত্রা |
-৪০°সি~+৬৫°সি |
| সংরক্ষণের তাপমাত্রা | -৪০°সি~+৭০°সি | |
| অপারেটিং আর্দ্রতা | ৫% থেকে ৯৫% (অ-কন্ডেনসিং) | |
| উচ্চতা | 0 ~ 3000m ((যদি উচ্চতা 2000m থেকে 3000m এর মধ্যে থাকে তবে সর্বোচ্চ অপারেটিং তাপমাত্রা 200m দ্বারা উচ্চতা বৃদ্ধি হিসাবে 1 °C হ্রাস পায়।) | |
3ইস্টেল৪৮ ভোল্ট টেলিকম পাওয়ার সাপ্লাই
একটি রেক্টিফায়ার বৈদ্যুতিক বিদ্যুৎকে ধ্রুবক বিদ্যুৎতে রূপান্তর করে এবং ব্যাটারি চার্জ করার জন্য প্রয়োজনীয় শক্তি সরবরাহ করে। মোট মালিকানার খরচ ক্রমাগত উন্নতিতে মনোযোগ দিয়ে,ইএসটিইএল-এর রেক্টিফায়ার, উন্নত নিয়ন্ত্রণ এবং পর্যবেক্ষণের বৈশিষ্ট্যগুলির সাথে যুক্ত, উভয় মূলধন এবং অপারেটিং ব্যয় হ্রাস করতে সহায়তা করে।আমাদের রেক্টিফায়ারগুলি স্থান এবং ওজন প্রয়োজনীয়তা পূরণ করার সময় চমৎকার শক্তি ঘনত্ব গর্বিতএগুলি অন্যান্য সরঞ্জামগুলির জন্য প্রচুর জায়গা ছেড়ে দেয় এবং প্যাকেজিং এবং পরিবহন ব্যয়ে সঞ্চয় করে।তাদের উচ্চ দক্ষতা মোট শক্তি খরচ হ্রাস এবং কার্বন পদচিহ্ন হ্রাস.
ESTEL এর সংশোধনকারীগুলি ইনস্টল করা সহজ, কারণ তাদের সংযোগকারীগুলি পিছনে অবস্থিত এবং গরম-প্লাগযোগ্য। গতি নিয়ন্ত্রণের সাথে ফ্যান কুলিং প্রায় নিঃশব্দ কাজ করে।সাধারণভাবে rectifiers একটি বিস্তৃত এসি ইনপুট ভোল্টেজ পরিসীমা অন্তর্ভুক্ত, এসি ওভারভোল্টেজের বিরুদ্ধে সুরক্ষা এবং নিরপেক্ষ হ্রাসের বিরুদ্ধে অপশনাল সুরক্ষা, যা এসি ইউটিলিটি নেটওয়ার্কের সমস্যাযুক্ত অঞ্চলেও এই সমাধানটিকে অত্যন্ত নির্ভরযোগ্য করে তোলে।

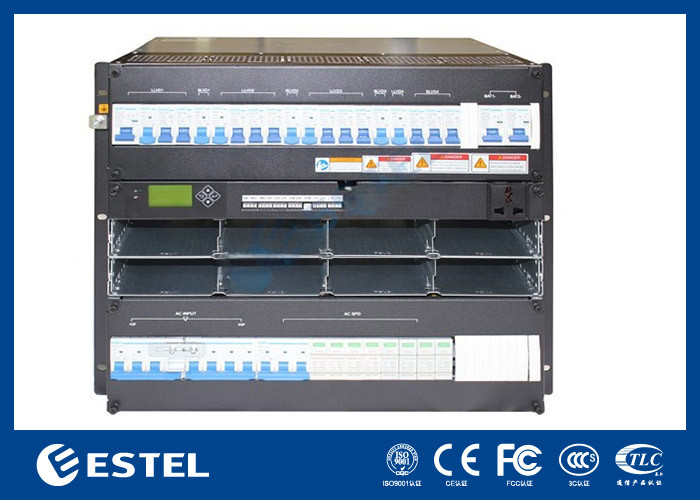

4পণ্যের ছবি
রেক মাউন্ট ছবি রেফারেন্স জন্যঃ
5কন্ট্রোলার-MC2600 (মনিটরিং মডিউল)
MC2600 সামনের প্যানেল
(1) LAN পোর্ট (2) RS485 পোর্ট (3) রান ইন্ডিকেটর (4) ছোট এলার্ম ইন্ডিকেটর
(5) প্রধান বিপদাশঙ্কা সূচক (6) হ্যান্ডেল (7) বোতাম
কন্ট্রোলারের বোতামের বিবরণ টেবিল
| বোতাম | বর্ণনা | |
| এস এস সি |
সেটিংস সংরক্ষণ না করে পূর্ববর্তী মেনুতে ফিরে আসে। |
ESC এবং ENT বোতাম টিপুন একই সময়ে একটি স্বল্প সময়ের মধ্যে সময় কন্ট্রোলার পুনরায় চালু করতে পারে. |
|
ওএনটি.
|
Ø স্ট্যান্ডবাই থেকে প্রধান মেনুতে প্রবেশ করে স্ক্রিন। Ø প্রধান মেনু থেকে একটি উপমেনু প্রবেশ করে। Ø মেনু সেটিংস সংরক্ষণ করে। |
|
| উপরে |
পূর্ববর্তী মেনুতে যান অথবা প্যারামিটার মান সেট করুন। প্যারামিটার মান সেট করার সময়, আপনি দ্রুত মান সামঞ্জস্য করতে এই বোতামটি ধরে রাখতে পারেন। |
যখন প্যারামিটার মান দ্বারা সেট করা হয় একাধিক স্ট্রিং টাইপ, চাপুন বা প্রতিটি মান পরিবর্তন করতে নিচে বোতাম. মান সেট করার পর, কার্সার সরানোর জন্য নিশ্চিত করুন বোতাম স্বয়ংক্রিয়ভাবে ফিরে. |
| ডিএন। |
পরবর্তী মেনুতে যান অথবা প্যারামিটার মান সেট করুন। প্যারামিটার মান সেট করার সময়, আপনি দ্রুত মান সামঞ্জস্য করতে এই বোতামটি ধরে রাখতে পারেন। |
|
নিয়ামক প্যানেলে নির্দেশক বর্ণনা নীচের টেবিলে দেখানো হয়
| প্রকার | রঙ | রাষ্ট্র | নির্দেশাবলী |
| চালান সূচক | সবুজ | ঝলকানি | কন্ট্রোলার সঠিকভাবে চলছে |
| বন্ধ | কন্ট্রোলার ত্রুটিযুক্ত বা কোন ডিসি ইনপুট নেই | ||
| ছোটখাটো এলার্ম | হলুদ | স্বাভাবিকভাবে চালু | নিয়ামক একটি ছোট এলার্ম উৎপন্ন |
| বন্ধ | কন্ট্রোলার কোন ছোট এলার্ম উৎপন্ন করে না | ||
| বড় এলার্ম | লাল | স্বাভাবিকভাবে চালু | কন্ট্রোলার একটি প্রধান এলার্ম উৎপন্ন |
| বন্ধ | কন্ট্রোলার কোন বড় এলার্ম উৎপন্ন করে না |
কন্ট্রোলার দুটি যোগাযোগ পোর্ট প্রদান করে
RS485 যোগাযোগ পোর্টের সংজ্ঞা নিচের টেবিলে দেখানো হয়েছে
| পিন নং. | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| সিগন্যালের নাম | RS485+ | - | RS485- | - | - | - | - | - |
ল্যান ইথারনেট পোর্ট ইন্টারফেসের সংজ্ঞা টেবিলে দেখানো হয়েছে
| পিন নং. | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| সিগন্যালের নাম | টিএক্স+ | টিএক্স- | RX+ | - | - | আরএক্স- | - | - |
6. Subrack ইনস্টলেশন
নীচের চিত্র অনুযায়ী 19 ইঞ্চি র্যাকের উপর সাব-র্যাকটি ইনস্টল করুন।
Ø ধাপ ১, প্যাকেজ থেকে প্লাগ বের করুন।
Ø ধাপ ২, প্লাগটি ১৯ ইঞ্চি র্যাকে চাপুন
Ø ধাপ ৩, স্থির স্ক্রু ইনস্টল করুন (যদি প্লাগ ফ্রেম কানের মাউন্ট হোলটি ফ্রেমের ভাসমান বাদামের অবস্থানের সাথে মিলে না থাকে,
এটি প্রকৃত ইনস্টলেশনের সাথে সামঞ্জস্য করতে হবে) ।
সংশোধনকারী/সৌর মডিউল ইনস্টল করুন
Ø ধাপ ১, প্যাকেজ থেকে মডিউল বের করুন।
Ø ধাপ ২, সামনের প্যানেলে মডিউল হ্যান্ডেলটি ধরে রাখুন এবং মডিউলটি স্লটে রাখুন।
Ø ধাপ ৩, মডিউলটিকে ধীরে ধীরে মডিউলের সামনের প্যানেলে চাপুন এবং পাওয়ার দিয়ে ফ্লাশ করুন
বিতরণ প্যানেল।
Ø ধাপ ৪, মডিউল প্যানেলের ফিক্সিং স্ক্রু টানুন যাতে মডিউলটি খুলে না যায়।
