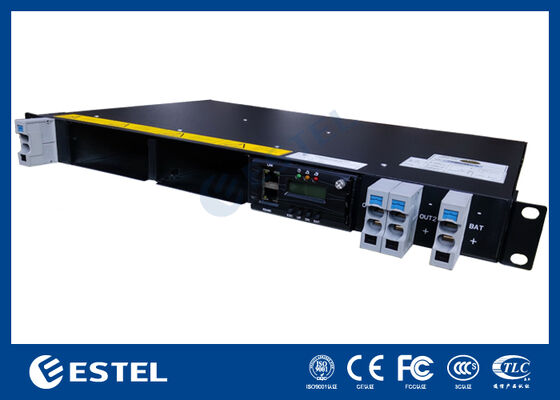

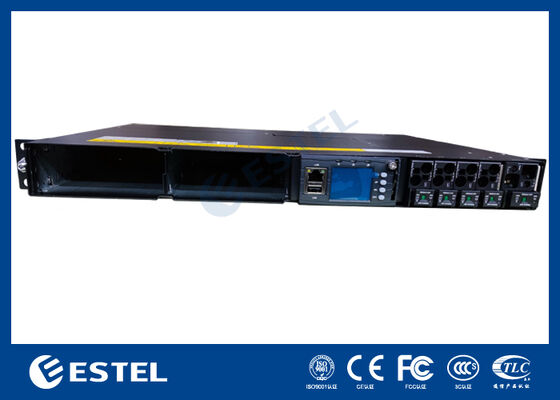

1U র্যাক-মাউন্ট ইন্টিগ্রেটেড ডিসি পাওয়ার সিস্টেম ডুয়াল রেকটিফায়ার স্লট সহ মনিটরিং ইউনিট RS485/LAN ইন্টারফেস
পণ্যের সংক্ষিপ্ত বিবরণ
এই 1U উচ্চতার র্যাক-মাউন্ট ইন্টিগ্রেটেড ডিসি পাওয়ার সিস্টেম এমন অ্যাপ্লিকেশনগুলির জন্য ডিজাইন করা হয়েছে যেগুলির জন্য কম্প্যাক্ট, উচ্চ-দক্ষতা এবং দূরবর্তীভাবে পর্যবেক্ষণ করা পাওয়ার ডেলিভারি প্রয়োজন। এটি পাওয়ার ইনপুট টার্মিনাল, ডুয়াল রেকটিফায়ার স্লট, আউটপুট পোর্ট, ব্যাটারি সংযোগ, মনিটরিং ইন্টারফেস এবং সিগন্যাল IO কে একটি চ্যাসিসে একত্রিত করে।
ইউনিটটি টেলিকম বেস স্টেশন, ছোট আকারের ডেটা সেন্টার এবং ডিস্ট্রিবিউটেড এনার্জি ক্যাবিনেটের জন্য আদর্শ। এটি দূরবর্তী যোগাযোগ এবং নমনীয় IO সম্প্রসারণ সমর্থন করার সময় স্থিতিশীল -48VDC আউটপুট নিশ্চিত করে।
পণ্যের মূল বৈশিষ্ট্য
1U কম্প্যাক্ট ডিজাইন
স্ট্যান্ডার্ড 19-ইঞ্চি র্যাকগুলিতে ফিট করে, মাত্র 1U উচ্চ, স্থান-সীমাবদ্ধ ইনস্টলেশনের জন্য উপযুক্ত।
ডুয়াল হট-সোয়াপ রেকটিফায়ার স্লট
দুটি রেকটিফায়ার মডিউল ধারণ করে (ফটোতে একটি ইনস্টল করা আছে), রিডান্ডেন্সি বা লোড সম্প্রসারণ সমর্থন করে।
ইন্টিগ্রেটেড মনিটরিং প্যানেল
সিস্টেম স্ট্যাটাস, ভোল্টেজ/কারেন্ট ডিসপ্লে এবং স্থানীয় কনফিগারেশনের জন্য বোতাম সহ ফ্রন্ট-মাউন্টেড LED ডিসপ্লে।
মাল্টি-প্রোটোকল কমিউনিকেশন
SNMP বা Modbus এর সাথে NMS/BMS এর সাথে ইন্টিগ্রেশনের জন্য LAN (ইথারনেট) এবং RS485 পোর্ট দিয়ে সজ্জিত।
একাধিক আউটপুট সংযোগ
ফ্রন্ট-সাইড হাই-কারেন্ট ডিসি আউটপুট টার্মিনাল (যেমন, OUT1+, OUT1-) নির্ভরযোগ্য লোড সংযোগের জন্য প্লাগ-টাইপ কানেক্টর সহ।
ব্যাপক IO টার্মিনাল ব্লক

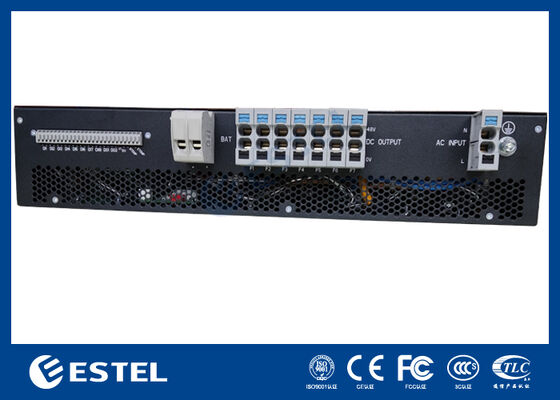

রিয়ার-সাইড টার্মিনাল ব্লক DI/DO, তাপমাত্রা সেন্সর, ব্যাটারি ভোল্টেজ, এবং SPD (সার্জ প্রোটেকশন ডিভাইস) মনিটরিং পয়েন্ট সহ।
গ্রাউন্ডিং এবং সুরক্ষা লেবেল
সুরক্ষা সম্মতি এবং ফিল্ড রক্ষণাবেক্ষণের সুবিধার জন্য স্পষ্ট হাই-ভোল্টেজ এবং গ্রাউন্ডিং প্রতীক।
পণ্যের সুবিধা
অত্যন্ত ইন্টিগ্রেটেড
পাওয়ার রূপান্তর, নিয়ন্ত্রণ, পর্যবেক্ষণ এবং সুরক্ষা একটি একক ইউনিটে একত্রিত করে।
দূরবর্তী এবং স্থানীয় পর্যবেক্ষণ
LCD এর মাধ্যমে স্থানীয়ভাবে বা RS485/LAN ইন্টারফেসের মাধ্যমে দূরবর্তীভাবে অ্যাক্সেস করা যেতে পারে।
সহজ রক্ষণাবেক্ষণ এবং সম্প্রসারণ
প্লাগ-ইন রেকটিফায়ার এবং ফ্রন্ট-ফেসিং সংযোগগুলি দ্রুত ইনস্টলেশন এবং সমস্যা সমাধানের অনুমতি দেয়।
নমনীয় স্থাপন
টাওয়ার-মাউন্টেড ক্যাবিনেট, আউটডোর 5G এনক্লোজার বা মাইক্রো ডেটা সেন্টার UPS সিস্টেমের জন্য উপযুক্ত।
খরচ-কার্যকর এবং মডুলার
প্রথমে কেবল একটি রেকটিফায়ার দিয়ে স্কেলযোগ্য, তারপরে প্রয়োজনে দুটিতে প্রসারিত।
প্রযুক্তিগত স্পেসিফিকেশন
| আইটেম |
স্পেসিফিকেশন |
| ফর্ম ফ্যাক্টর |
1U, 19" র্যাক-মাউন্ট |
| রেকটিফায়ার স্লট |
2 (হট-সোয়াপযোগ্য, ছবিতে 1 টি পপুলেটেড) |
| আউটপুট ভোল্টেজ |
-48VDC (নামমাত্র) |
| ইনপুট ভোল্টেজ |
90-290VAC (রেকটিফায়ার স্পেক এর উপর ভিত্তি করে) |
| ডিসি আউটপুট টার্মিনাল |
হাই-কারেন্ট OUT1+ / OUT1- (x2 সেট) |
| মনিটরিং ইন্টারফেস |
LCD + বোতাম (ESC, UP, DN, ENT) |
| যোগাযোগ পোর্ট |
LAN (RJ45), RS485 |
| সিগন্যাল IO |
DI/DO, তাপমাত্রা, ব্যাটারি ভোল্টেজ, SPD সংকেত |
| কুলিং |
প্রাকৃতিক বা জোরপূর্বক কনভেকশন (কনফিগ এর উপর ভিত্তি করে) |
| গ্রাউন্ডিং |
সামনের আর্থিং পয়েন্ট + সুরক্ষা চিহ্ন |
| সাধারণ পাওয়ার রেটিং |
1.5kW – 3kW (প্রতি রেকটিফায়ার স্লট, মডিউলের উপর নির্ভর করে) |
অ্যাপ্লিকেশন পরিস্থিতি
5G/4G টেলিকম বেস স্টেশন
ব্যাটারি ব্যাকআপ সিস্টেম কন্ট্রোল
মাইক্রো ডেটা সেন্টার
শিল্প নেটওয়ার্ক এজ নোড
স্মার্ট ট্র্যাফিক কন্ট্রোল ক্যাবিনেট
দূরবর্তী পর্যবেক্ষণ শেল্টার
উপসংহার
এই 1U ডিসি পাওয়ার সিস্টেমটি চাহিদাযুক্ত টেলিকম এবং শিল্প পরিবেশে নির্ভরযোগ্য -48VDC পাওয়ার সাপ্লাইয়ের জন্য একটি কম্প্যাক্ট অথচ শক্তিশালী সমাধান সরবরাহ করে। ইন্টিগ্রেটেড মনিটরিং, মডুলার রেকটিফায়ার সাপোর্ট এবং ব্যাপক IO সহ, এটি আধুনিক ডিস্ট্রিবিউটেড পাওয়ার সিস্টেমের জন্য একটি ভবিষ্যৎ-প্রস্তুত সমাধান।
