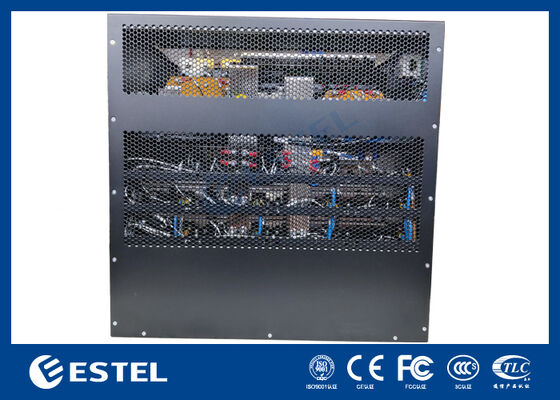

উন্নত রিমোট ম্যানেজমেন্ট সহ টেলিকম DC48V রেক্টিফায়ার পাওয়ার সিস্টেম

পণ্যের সংক্ষিপ্ত বিবরণ

ET48750-M7E1010ডিসি র্যাক পাওয়ার সিস্টেম একটি উচ্চ ক্ষমতা, স্থিতিস্থাপক ডিসি পাওয়ার সমাধান প্রদান করে যা টেলিযোগাযোগ অবকাঠামো, ডেটা সেন্টার অপারেশন,এবং নির্ভরযোগ্য ডিসি পাওয়ার বিতরণ প্রয়োজন শিল্প অ্যাপ্লিকেশন. এটি 380VAC তিন-ফেজ ইনপুট গ্রহণ করে এবং একটি স্থিতিশীল ডিসি আউটপুট সরবরাহ করে যা 43VDC থেকে 58VDC এর মধ্যে সামঞ্জস্যযোগ্য, একটি নামমাত্র অপারেটিং পয়েন্ট ₹ 53.5VDC। 30kW এর সর্বাধিক আউটপুট ক্ষমতা সরবরাহ করে,এই সিস্টেমটি নির্ভরযোগ্যভাবে উচ্চ চাহিদাযুক্ত ইনস্টলেশনগুলিকে সমর্থন করে এবং 96% এরও বেশি শক্তি রূপান্তর দক্ষতা অর্জন করে.

মডুলার এবং রিডান্ড্যান্ট ডিজাইনের বৈশিষ্ট্যযুক্ত, সিস্টেমটি N + 1 রিডান্ডান্সিটির জন্য কনফিগার করা 10 * 3000W রেক্টিফায়ার মডিউলগুলিকে সমর্থন করে, প্রতিটি কমপ্যাক্ট মডিউল 2 কেজিরও কম ওজন করে।সংশোধনকারীরা জোরপূর্বক বায়ু শীতল ব্যবহার, একটি কাছাকাছি ইউনিট পাওয়ার ফ্যাক্টর (≥ 0.99) অর্জন এবং দক্ষ এবং পরিষ্কার শক্তি রূপান্তর জন্য কম মোট হারমোনিক বিকৃতি (THDi ≤ 5%) বজায় রাখা।এবং আইপি২০ প্রবেশ সুরক্ষা, 10 ইউ র্যাক-মাউন্টযোগ্য চ্যাসি অপারেশনাল সুরক্ষা, সহজ পরিষেবা এবং স্ট্যান্ডার্ড 19-ইঞ্চি ক্যাবিনেটে সহজ একীকরণের উপর জোর দেয়।

ডিসি বিতরণ প্যানেল 2 * 250A / 2P ব্যাটারি সার্কিট ফিউজ দিয়ে সজ্জিত করা হয় এবং 2এলএলভিডি এবংনিরাপদ এবং নমনীয় শক্তি ব্যবস্থাপনার জন্য BLVD কার্যকারিতা। সিস্টেম ইন্টেলিজেন্স একটি ডেডিকেটেড নিয়ামক দ্বারা সরবরাহ করা হয় যা 3 এনালগ সেন্সর ইনপুট, 7 ডিজিটাল অবস্থা ইনপুট,এবং ৬টি কনফিগারযোগ্য শুকনো যোগাযোগের বিপদাশঙ্কা রিলে. রিমোট মনিটরিং এবং ম্যানেজমেন্ট RS232/485 এবং SNMP ইন্টারফেসের মাধ্যমে সক্ষম করা হয়, যখন একটি ইন্টিগ্রেটেড এলসিডি ডিসপ্লে স্থানীয় অবস্থা দেখার এবং কনফিগারেশনের অনুমতি দেয়।

কঠোর অবস্থার মধ্যে কাজ করার জন্য ডিজাইন করা হয়েছে, সিস্টেমটি 40 °C থেকে +65 °C পর্যন্ত একটি বর্ধিত তাপমাত্রা পরিসীমা জুড়ে কাজ করে, 5% থেকে 95% (অ-কন্ডেনসিং) থেকে আপেক্ষিক আর্দ্রতা সহ্য করে,এবং 3000 মিটার পর্যন্ত উচ্চতায় পূর্ণ কর্মক্ষমতা বজায় রাখেএকটি স্কেলযোগ্য মডুলার আর্কিটেকচারকে প্রমাণিত নির্ভরযোগ্যতার সাথে একত্রিত করে,এই ৩০ কিলোওয়াট ডিসি পাওয়ার সিস্টেমটি সমালোচনামূলক অবকাঠামোর জন্য একটি শক্তিশালী এবং স্কেলযোগ্য শক্তি সমাধান যেখানে বিদ্যুতের প্রাপ্যতা সর্বাধিক গুরুত্বপূর্ণ.

সিস্টেম

• মাত্রাঃ 482.0 ((W) × 350.0 ((D) × 10U ((H)

• ওজনঃ ≤৩৫ কেজি (রেক্টিফায়ার ছাড়া)

• শীতল করার মোডঃ প্রাকৃতিক শীতল

• ইনস্টলেশন মোডঃ 19 ইঞ্চি র্যাক বা ক্যাবিনেটের ভিতরে ইনস্টল করা

• ক্যাবলিং মোডঃ উপরের ইনপুট এবং উপরের আউটপুট

• রক্ষণাবেক্ষণ মোডঃ সামনের রক্ষণাবেক্ষণ, সমর্থন মডিউল গ্রেড পরিবর্তন

• সুরক্ষা স্তরঃ IP20

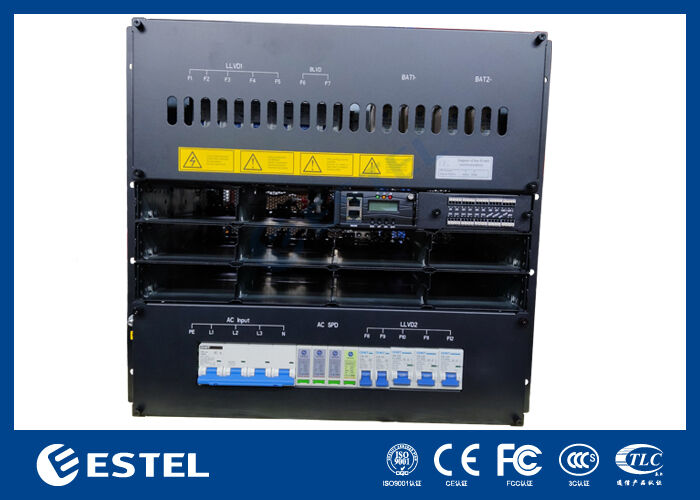

এসি বিতরণ

• ইনপুট মোডঃ380VAC তিন-ফেজ, 125A/4P

• ইনপুট ফ্রিকোয়েন্সিঃ ৪৫-৬৬ হার্জ, নামমাত্র মানঃ ৫০-৬০ হার্জ

• এসি এসপিডিঃ 20kA/40kA, 8/20μs

ডিসি বিতরণ

• আউটপুট ভোল্টেজঃ ¥43 ~ ¥58VDC, নামমাত্র মানঃ ¥53.5VDC

• সর্বাধিক ক্ষমতাঃ30কিলোওয়াট ((১০*৩কিলোওয়াট, এন+১ রিডান্ডান্সি)

• ব্যাটারি ব্রেকার:২*২৫০এ/২পি ফিউজ

• লোড ব্রেকার:

• LLVD1: 2*63A/1P+3*100A/1P;

• LLVD2: 2*63A/1P+3*100A/1P

• বিএলভিডি:2*100A/1P

• DC SPD: 10kA/20kA, 8/20μs

সংশোধনকারী

• ইনপুট ভোল্টেজঃ85VAC ~ 300VAC, নামমাত্র 220VAC

• কার্যকারিতাঃ >96%

• নামমাত্র শক্তিঃ ৩০০০ ওয়াট (১৭৬-৩০০ ভিএসি)

• কাজের তাপমাত্রাঃ ₹40°C ~ +75°C (পুরো আউটপুট 50°C এর নিচে)

• মাত্রাঃ 106.5mm ((W) × 286mm ((D) × 41.5mm ((H) (1U/H)

• ওজনঃ ≤2kg

• ঠান্ডা করার মোডঃ জোর করে ঠান্ডা করা

• পাওয়ার ফ্যাক্টরঃ ≥০।99

• টিএইচডিঃ ≤৫%

• ডিসি আউটপুটঃ ₹43 ~ ₹58VDC, নামমাত্র ₹53.5VDC, সর্বোচ্চ 55A

কন্ট্রোলার

• মডেলঃ MC2600

• সিগন্যাল ইনপুটঃ 3 AI (3 পরিবেষ্টিত তাপমাত্রা), 7 DI

• অ্যালার্ম আউটপুটঃ 6 শুকনো যোগাযোগ

• যোগাযোগ পোর্টঃ RS232/485, SNMP

• প্রদর্শন মোডঃ এলসিডি

পরিবেশ

• অপারেটিং তাপমাত্রাঃ ₹40°C ~ +65°C (পুরো আউটপুট 50°C এর নিচে)

• সংরক্ষণের তাপমাত্রাঃ ¥40°C ~ +70°C

• অপারেটিং আর্দ্রতাঃ 5% ~ 95% (অ-কন্ডেনসিং)

• উচ্চতাঃ 0 ~ 3000m (যদি উচ্চতা 2000m থেকে 3000m এর মধ্যে থাকে, তবে সর্বোচ্চ অপারেটিং তাপমাত্রা 200m দ্বারা উচ্চতা বৃদ্ধি হিসাবে 1 °C হ্রাস পায়।)
