টেলিকম নেটওয়ার্কের জন্য ইন্টিগ্রেটেড রিমোট ম্যানেজমেন্ট সহ ডিসি পাওয়ার সিস্টেম

পণ্য ওভারভিউ

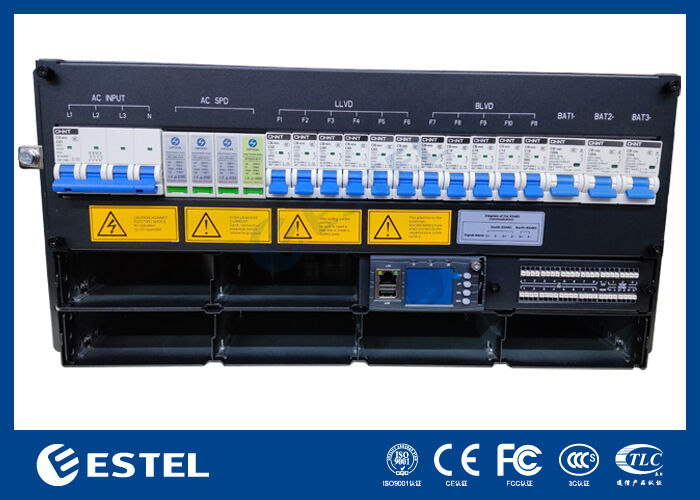

ET48450-M7F65 ডিসি র‍্যাক পাওয়ার সিস্টেম একটি উচ্চ-ক্ষমতা সম্পন্ন, স্থিতিশীল ডিসি পাওয়ার সমাধান যা বিশেষভাবে টেলিকমিউনিকেশন অবকাঠামো, ডেটা সেন্টার পরিচালনা এবং নির্ভরযোগ্য ডিসি পাওয়ার বিতরণের প্রয়োজনীয় শিল্প অ্যাপ্লিকেশনগুলির জন্য ডিজাইন করা হয়েছে। এটি 380VAC থ্রি-ফেজ ইনপুট গ্রহণ করে এবং –43VDC থেকে –58VDC-এর মধ্যে একটি স্থিতিশীল ডিসি আউটপুট সরবরাহ করে, যার নামমাত্র অপারেটিং পয়েন্ট –53.5VDC। 18kW-এর সর্বোচ্চ আউটপুট ক্ষমতা প্রদান করে, এই সিস্টেম নির্ভরযোগ্যভাবে উচ্চ-চাহিদা সম্পন্ন ইনস্টলেশনগুলিকে সমর্থন করে এবং 96% এর বেশি পাওয়ার রূপান্তর দক্ষতা অর্জন করে।

একটি মডুলার এবং রিডান্ড্যান্ট ডিজাইন সমন্বিত, সিস্টেমটি N+1 রিডান্ডেন্সির জন্য কনফিগার করা 6*3000W পর্যন্ত রেকটিফায়ার মডিউল সমর্থন করে, যার প্রতিটি কমপ্যাক্ট মডিউলের ওজন 2 কেজির কম। রেকটিফায়ারগুলি জোরপূর্বক-বায়ু কুলিং ব্যবহার করে, প্রায়-ইউনিটি পাওয়ার ফ্যাক্টর (≥0.99) অর্জন করে এবং দক্ষ এবং পরিষ্কার পাওয়ার রূপান্তরের জন্য কম মোট হারমোনিক বিকৃতি (THDi ≤5%) বজায় রাখে। সামনের অ্যাক্সেস রক্ষণাবেক্ষণ, শীর্ষ-প্যানেল ক্যাবলিং এবং IP20 ইনগ্রেস সুরক্ষা সহ, 5U র‍্যাক-মাউন্টযোগ্য চ্যাসিসটি অপারেশনাল নিরাপত্তা, পরিষেবার সহজতা এবং স্ট্যান্ডার্ড 19-ইঞ্চি ক্যাবিনেটে সরাসরি একীকরণকে গুরুত্ব দেয়।

ডিসি বিতরণ প্যানেলটি 3*125A/1P ব্যাটারি সার্কিট ব্রেকার দিয়ে সজ্জিত এবং নিরাপদ এবং নমনীয় পাওয়ার ব্যবস্থাপনার জন্য একটি LLVD এবং একটি BLVD কার্যকারিতা অন্তর্ভুক্ত করে। সিস্টেমের বুদ্ধিমত্তা একটি ডেডিকেটেড কন্ট্রোলার দ্বারা সরবরাহ করা হয় যাতে 4টি অ্যানালগ সেন্সর ইনপুট, 8টি ডিজিটাল স্ট্যাটাস ইনপুট এবং 8টি কনফিগারযোগ্য ড্রাই-কন্টাক্ট অ্যালার্ম রিলে রয়েছে। RS232/485 এবং SNMP ইন্টারফেসের মাধ্যমে রিমোট মনিটরিং এবং ম্যানেজমেন্ট সক্ষম করা হয়েছে, যেখানে একটি সমন্বিত LCD ডিসপ্লে স্থানীয় স্ট্যাটাস দেখা এবং কনফিগারেশনের অনুমতি দেয়।

চাহিদাসম্পন্ন পরিস্থিতিতে পারফর্ম করার জন্য ডিজাইন করা হয়েছে, সিস্টেমটি –40℃ থেকে +65℃ পর্যন্ত একটি বর্ধিত তাপমাত্রা পরিসরে কাজ করে, 5% থেকে 95% পর্যন্ত আপেক্ষিক আর্দ্রতা সহ্য করে (নন-কনডেনসিং), এবং 3000 মিটার পর্যন্ত উচ্চতায় সম্পূর্ণ কর্মক্ষমতা বজায় রাখে। একটি স্কেলেবল মডুলার আর্কিটেকচারকে প্রমাণিত নির্ভরযোগ্যতার সাথে একত্রিত করে, এই 18kW ডিসি পাওয়ার সিস্টেমটি গুরুত্বপূর্ণ অবকাঠামোর জন্য একটি শক্তিশালী এবং স্কেলেবল শক্তি সমাধান হিসাবে দাঁড়িয়ে আছে যেখানে পাওয়ারের প্রাপ্যতা সবচেয়ে গুরুত্বপূর্ণ।

সিস্টেম

• মাত্রা: 482.0(W) × 350.0(D) × 5U(H)

• ওজন: ≤25 কেজি (রেকটিফায়ার ছাড়া)

• কুলিং মোড: প্রাকৃতিক কুলিং

• ইনস্টলেশন মোড: 19-ইঞ্চি র‍্যাকে বা ক্যাবিনেটের ভিতরে ইনস্টল করা

• কেবলিং মোড: শীর্ষ ইনলেট এবং শীর্ষ আউটলেট

• রক্ষণাবেক্ষণ মোড: সামনের রক্ষণাবেক্ষণ, মডিউল গ্রেড পরিবর্তন সমর্থন করে

• সুরক্ষার স্তর: IP20

এসি বিতরণ

• ইনপুট মোড: 380VAC থ্রি-ফেজ, 63A/4P

• ইনপুট ফ্রিকোয়েন্সি: 45–66Hz, রেটেড মান: 50Hz/60Hz

• এসি এসপিডি: 20kA/40kA, 8/20μs

ডিসি বিতরণ

• আউটপুট ভোল্টেজ: –43 ~ –58VDC, রেটেড মান: –53.5VDC

• সর্বোচ্চ ক্ষমতা:18kW(6*3kw, N+1 রিডান্ডেন্সি)

• ব্যাটারি ব্রেকার: 3*125A/1P

• লোড ব্রেকার:

• LLVD: 2*32A/1P+2*40A/1P+2*63A/1P

• BLVD: 1*6A/1P+2*10A/1P+2*16A/1P

• ডিসি এসপিডি: 10kA/20kA, 8/20μs

রেকটিফায়ার

• ইনপুট ভোল্টেজ: 85VAC ~ 300VAC, রেটেড 220VAC

• দক্ষতা: >96%

• রেটেড পাওয়ার: 3000W (176–300VAC)

• ওয়ার্কিং তাপমাত্রা: –40℃ ~ +75℃ (50℃ এর নিচে সম্পূর্ণ আউটপুট)

• মাত্রা: 106.5mm(W) × 286mm(D) × 41.5mm(H) (1U/H)

• ওজন: ≤2 কেজি

• কুলিং মোড: জোরপূর্বক কুলিং

• পাওয়ার ফ্যাক্টর: ≥0.99

• THD: ≤5%

• ডিসি আউটপুট: –43 ~ –58VDC, রেটেড –53.5VDC, সর্বোচ্চ 55A

কন্ট্রোলার

• মডেল: MC2900

• সংকেত ইনপুট: 4 AI (3 পরিবেষ্টিত তাপমাত্রা, 1 আর্দ্রতা), 8 DI

• অ্যালার্ম আউটপুট: 8 ড্রাই কন্টাক্ট

• যোগাযোগ পোর্ট: RS232/485, SNMP

• ডিসপ্লে মোড: LCD

পরিবেশ

• অপারেটিং তাপমাত্রা: –40℃ ~ +65℃ (50℃ এর নিচে সম্পূর্ণ আউটপুট)

• সংরক্ষণ তাপমাত্রা: –40℃ ~ +70℃

• অপারেটিং আর্দ্রতা: 5% ~ 95% (নন-কনডেনসিং)

• উচ্চতা: 0 ~ 3000m (যদি উচ্চতা 2000m থেকে 3000m এর মধ্যে থাকে, তাহলে উচ্চতা 200m বাড়ার সাথে সাথে সর্বোচ্চ অপারেটিং তাপমাত্রা 1℃ কমে যায়।)
