হাইব্রিড টেলিকম পাওয়ার সিস্টেম 48VDC 300A 40U আউটডোর টেলিকম ক্যাবিনেট এয়ার কন্ডিশনার সহ
ভূমিকা
হাইব্রিড টেলিকম পাওয়ার সিস্টেম 48VDC 300A 40U আউটডোর টেলিকম ক্যাবিনেট হল একটি আউটডোর ক্যাবিনেট যা ওয়্যারলেস কমিউনিকেশন সাইটগুলির জন্য একটি নিরাপদ এবং নির্ভরযোগ্য ভৌত কাজের পরিবেশ সরবরাহ করে। সিস্টেমটি আউটডোর ক্যাবিনেট, তাপমাত্রা নিয়ন্ত্রণ সরঞ্জাম এবং পরিবেশগত পর্যবেক্ষণের মতো ফাংশনগুলিকে একীভূত করে। পাওয়ার সাপ্লাই সিস্টেম এবং AC/DC পাওয়ার ডিস্ট্রিবিউশন ইউনিট ব্যবহারকারীর প্রয়োজনীয়তা অনুসারে ক্যাবিনেটের ভিতরে ইনস্টল করা যেতে পারে। ব্যবহারকারীর সরঞ্জাম এবং ব্যাকআপ ব্যাটারির জন্য ইনস্টলেশন স্থান সংরক্ষিত থাকে।
হাইব্রিড টেলিকম পাওয়ার সিস্টেম 48VDC 300A 40U আউটডোর টেলিকম ক্যাবিনেটের মূল বৈশিষ্ট্য:
· একক ক্যাবিনেট 1 বর্গমিটারের কম এলাকা জুড়ে থাকে, সাইটের ঠিকানা সহজে পাওয়া যায়
· তাপমাত্রা নিয়ন্ত্রণ ব্যবস্থা: সহজ রক্ষণাবেক্ষণ, পরিষ্কার এবং প্রতিস্থাপন
· শক্তিশালী চুরি-প্রতিরোধী ক্ষমতা: অভ্যন্তরীণ কব্জা, বিল্ট-ইন দরজা, বহিরাগত প্যাডলক সমর্থন করে
· সূক্ষ্ম বিভাজন তাপমাত্রা নিয়ন্ত্রণ, সর্বোচ্চ শক্তি সঞ্চয়
হাইব্রিড টেলিকম পাওয়ার সিস্টেম 48VDC 300A 40U আউটডোর টেলিকম ক্যাবিনেটকনফিগারেশন
| মৌলিক তথ্য |
| বাইরের আকার |
800mm(W)x940mm(D)x2050mm(H)
(তাপমাত্রা নিয়ন্ত্রণ প্রোট্রুশন সহ)
|
| আচ্ছাদিত এলাকা |
800mm(W)x700mm(D) |
| বেসের উচ্চতা |
150mm |
| ওজন |
≤130kg (সরঞ্জাম এবং ব্যাটারি ছাড়া) |
| ব্যবহারকারীর স্থান |
37U |
| উপাদান |
দেয়াল: 1.2mm গ্যালভানাইজড স্টিল শীট
দরজা: 1.5mm গ্যালভানাইজড স্টিল শীট
|
| লক |
তিন পয়েন্ট চুরি-প্রতিরোধী লক, ইউরোপীয় স্ট্যান্ডার্ড লক কোর, নিজে থেকে প্যাডলক পরিবর্তন বা মেলানো যেতে পারে |
| তারের অবস্থান |
নিচ থেকে উপরে এবং নিচে |
| তারের ছিদ্র |
10xφ36 |
|
সুরক্ষা গ্রেড
|
IP55
|
| তাপমাত্রা নিয়ন্ত্রণ তথ্য |
|
গভীরতা: 400mm
উচ্চতা: 20U
|
মোড: হিট এক্সচেঞ্জার
তাপ অপচয় দক্ষতা: 200W/K রেট করা ভোল্টেজ: 48VDC
রেট পাওয়ার: 520W
|
|
ঐচ্ছিক: লিথিয়াম ব্যাটারির জন্য 17U 19" র্যাক
|
মোড: ডিসি এয়ার কন্ডিশনার
কুলিং ক্ষমতা (L35/L35): 500W
রেট করা ভোল্টেজ: 48VDC
বিদ্যুৎ খরচ (L35/L35): 160W
|
| অন্যান্য তথ্য |
| আলো |
ডিসি-48VLED আলো |
| ধোঁয়া সেন্সর |
12VDC |
| বন্যা সেন্সর |
ড্রাই কন্টাক্ট |
|
তাপমাত্রা এবং
আর্দ্রতা সেন্সর
|
12VDC |
| অ্যাক্সেস কন্ট্রোল |
ড্রাই কন্টাক্ট |
| -40℃ থেকে +75℃ |
| কার্যকরী আর্দ্রতা |
10℃ থেকে +45℃ |
| উচ্চতা |
-40℃ থেকে +75℃ |
| *কাস্টমাইজড ডিজাইন উপলব্ধ। |
5% থেকে 95% (অ-ঘনীভূত) |
|
কার্যপ্রণালী:
|
0 থেকে 4000m (যদি উচ্চতা 3000m থেকে 4000m এর মধ্যে থাকে, সর্বোচ্চ কার্যকরী তাপমাত্রা প্রতি 200m উচ্চতা বৃদ্ধির জন্য 1℃ হ্রাস পায়)
অভ্যন্তরীণ র্যাক তথ্য
সরঞ্জাম
কম্পার্টমেন্ট
|
| র্যাক মোড: 19" IEC 60297-3 অনুযায়ী স্থান |
|
গভীরতা: 400mm
উচ্চতা: 20U
|
19" এর সামনে উপলব্ধ দূরত্ব: 180mm
ব্যাটারি কম্পার্টমেন্ট
র্যাক মোড: দুটি ব্যাটারি ব্র্যাকেট গ্রুপ
প্রতিটি ব্যাটারি ব্র্যাকেটের উচ্চতা: ≥350mm
|
|
ঐচ্ছিক: লিথিয়াম ব্যাটারির জন্য 17U 19" র্যাক
|
হাইব্রিড টেলিকম পাওয়ার সিস্টেম 48VDC 300A 40U আউটডোর টেলিকম ক্যাবিনেট
রেকটিফায়ার:
এটি হাইব্রিড পাওয়ার সিস্টেমের জন্য একটি 19-ইঞ্চি সাব-র্যাক, 5U উচ্চতার কমপ্যাক্ট ডিজাইন সহ ফাইবার এবং মাইক্রোওয়েভ ট্রান্সমিশন, অ্যাক্সেস ডিভাইস, সুইচ.. এর গুরুত্বপূর্ণ অ্যাপ্লিকেশন চাহিদা পূরণ করে। সিস্টেমের সর্বোচ্চ পাওয়ার 150A, AC ইনপুট/ডিসি ইনপুট/ব্যাটারি/লোড MCB সহ। কেবলগুলি MCB এবং বাসবার সহ সামনে অ্যাক্সেসযোগ্য।
|
রেকটিফায়ারমূল বৈশিষ্ট্য:
· প্রশস্ত ইনপুট ভোল্টেজ পরিসীমা: রেকটিফায়ারের জন্য 85 থেকে 290VAC এবং MPPT এর জন্য 120 থেকে 420VDC
· রেকটিফায়ার, MPPT এবং কন্ট্রোলার হট-প্লাগেবল, সহজ এবং দ্রুত অন-লাইন রক্ষণাবেক্ষণ· উচ্চ দক্ষতা 96% পর্যন্ত কম অপারেটিং খরচের জন্য
· ইথারনেট, SNMP, ModBus এবং RS485 যোগাযোগ ইন্টারফেস সমর্থন করে
ইনপুট ডিস্ট্রিবিউশন
এসি
ডিসি
| ইনপুট মোড |
| |
220VAC সিঙ্গেল-ফেজ |
120VDC থেকে 425VDC |
| ইনপুট ফ্রিকোয়েন্সি |
45 থেকে 65Hz, রেট করা মান: 50Hz/60Hz |
/ |
| ইনপুট ক্ষমতা |
63A/2Px1 |
63A/2Px5 |
| এসপিডি |
20kA/40kA, 8/20μs |
আউটপুট ডিস্ট্রিবিউশন |
| রেকটিফায়ার |
সোলার মডিউল |
| আউটপুট ভোল্টেজ |
| |
-42 থেকে -58VDC, রেট করা মান: -53.5VDC |
120 থেকে 420VDC রেট করা 340VDC |
| ব্যাটারি ব্রেকার |
125A/2P |
লোড ব্রেকার |
| LVD: 32A/1Px1, 10A/IPx5; BLVD: 32A/1Px2, 10A/1P×5 |
ডিসি এসপিডি |
| 20kA/40kA, 8/20μs |
মডিউল |
| রেকটিফায়ার মডিউল |
সোলার মডিউল |
| ইনপুট ভোল্টেজ |
| |
85 থেকে 290VAC, রেট করা 220VAC |
120 থেকে 420VDC রেট করা 340VDC |
| দক্ষতা |
>96%
>96%
|
রেট পাওয়ার |
| 3000W (176 থেকে 290VAC) |
কাজের তাপমাত্রা |
কাজের তাপমাত্রা |
| -10℃ থেকে +75℃ (55℃ এর নিচে সম্পূর্ণ আউটপুট) |
-10℃ থেকে +75℃ (50℃ এর নিচে সম্পূর্ণ আউটপুট) |
কন্ট্রোলার |
|
সিগন্যাল ইনপুট
|
3AI (2 ব্যাটারি টেম্প, 1 পরিবেষ্টিত টেম্প), 2RS485, 7 DI |
অ্যালার্ম আউটপুট |
| 6 ড্রাই কন্টাক্ট |
| |
|
| যোগাযোগ পোর্ট |
RS485, SNMP |
| ডিসপ্লে মোড |
এলসিডি |
| সিস্টেম |
ডাইমেনশন (WxDxH) |
| 482x350.6×9U, ≤30kg (মডিউল ছাড়া) |
কুলিং মোড |
| দূরবর্তী পর্যবেক্ষণ |
| |
|
| রক্ষণাবেক্ষণ মোড |
সামনের রক্ষণাবেক্ষণ, মডিউল গ্রেড পরিবর্তন সমর্থন করে |
| সুরক্ষা স্তর |
IP20 |
| পরিবেশ |
কার্যকরী তাপমাত্রা |
| -10℃ থেকে +50℃ |
সংরক্ষণ তাপমাত্রা |
| -40℃ থেকে +75℃ |
| |
|
| কার্যকরী আর্দ্রতা |
5% থেকে 95% (অ-ঘনীভূত) |
| উচ্চতা |
0 থেকে 4000m (যদি উচ্চতা 3000m থেকে 4000m এর মধ্যে থাকে, সর্বোচ্চ কার্যকরী তাপমাত্রা প্রতি 200m উচ্চতা বৃদ্ধির জন্য 1℃ হ্রাস পায়) |
| *কাস্টমাইজড ডিজাইন উপলব্ধ। |
রেকটিফায়ার ছবি: |
|
কার্যপ্রণালী:
|
সাধারণত, পাওয়ার সিস্টেম একটি সমান্তরাল ফ্লোটিং চার্জ অবস্থায় চলে, অর্থাৎ, রেকটিফায়ার মডিউল, সোলার মডিউল, লোড এবং ব্যাটারি সমান্তরালভাবে কাজ করে। সোলার মডিউল এবং রেকটিফায়ার মডিউল পাওয়ার কমিউনিকেশন ডিভাইস এবং ব্যাটারির জন্য ফ্লোটিং চার্জ কারেন্ট সরবরাহ করে। যদি সোলার মডিউলের আউটপুট পাওয়ার সমস্ত লোড সরবরাহ করার জন্য অপর্যাপ্ত হয়, তবে রেকটিফায়ার মডিউল কমিউনিকেশন ডিভাইসগুলির জন্য পরিপূরক শক্তি সরবরাহ করবে।
|
যখন মেইন পাওয়ার বন্ধ থাকে, তখন রেকটিফায়ার মডিউল কাজ করা বন্ধ করে দেয়। যদি সোলার পাওয়ার সাপ্লাই স্বাভাবিক থাকে, তবে সোলার মডিউল কমিউনিকেশন ডিভাইসগুলিকে শক্তি সরবরাহ করবে এবং ব্যাটারি চার্জ করবে। যদি সোলার মডিউলের আউটপুট পাওয়ার সমস্ত লোড সরবরাহ করার জন্য অপর্যাপ্ত হয়, তবে ব্যাটারি কমিউনিকেশন ডিভাইসগুলির জন্য পরিপূরক শক্তি সরবরাহ করবে।
যখন মেইন পাওয়ার বন্ধ থাকে, তখন রেকটিফায়ার মডিউল কাজ করা বন্ধ করে দেয়। যদি একই সময়ে সৌর শক্তি ব্যর্থ হয়, তবে কমিউনিকেশন ডিভাইসগুলি ব্যাটারি দ্বারা চালিত হবে। যখন জেনারেটর শুরু হওয়ার বিন্দু পর্যন্ত ব্যাটারি ডিসচার্জ চলতে থাকে, তখন মনিটর জেনারেটরের জন্য স্টার্ট সিগন্যাল পাঠায়। জেনারেটর রেকটিফায়ার মডিউলের জন্য এসি ইনপুট পাওয়ার সরবরাহ করে, তারপর রেকটিফায়ার কমিউনিকেশন ডিভাইসগুলিতে আবার পাওয়ার সরবরাহ করতে পারে এবং খরচ পূরণের জন্য ব্যাটারি চার্জ করতে পারে। যখন জেনারেটরের স্টপ পয়েন্টে পৌঁছায়, তখন মনিটর ইউনিট জেনারেটরের জন্য একটি স্টপ সিগন্যাল পাঠায় এবং জেনারেটর বন্ধ হয়ে যায়।
IP55/IP65
IP55 = এনক্লোজারগুলির বৈশিষ্ট্য:
ধুলো, তেল এবং অন্যান্য অ-ক্ষয়কারী পদার্থ থেকে সম্পূর্ণ সুরক্ষা
বন্ধ সরঞ্জামের সাথে যোগাযোগের সম্পূর্ণ সুরক্ষা
জল থেকে সুরক্ষা, যে কোনও দিক থেকে এনক্লোজারের দিকে নজল দ্বারা প্রক্ষিপ্ত জল পর্যন্ত
ওয়াল-মাউন্টেড, ফ্রি স্ট্যান্ডিং, ট্রাফ এবং টেলিগ্রাফ পোল মাউন্টিংয়ে উপলব্ধ
সিল্ক-স্ক্রিনিং লোগো, অ্যানোডাইজিং বা খোদাই পরিষেবা উপলব্ধ
কাটআউট, ইনসুলেশন, কব্জা, ল্যাচ বা লক সহ কাস্টম
হাইব্রিড টেলিকম পাওয়ার সিস্টেম 48VDC 300A 40U আউটডোর টেলিকম ক্যাবিনেট বৈশিষ্ট্য:
বৈশিষ্ট্য
বিবরণ
ওয়াল-মাউন্টেড, ফ্রি স্ট্যান্ডিং, ট্রাফ এবং টেলিগ্রাফ পোল মাউন্টিংয়ে উপলব্ধ
সিল্ক-স্ক্রিনিং লোগো, অ্যানোডাইজিং বা খোদাই পরিষেবা উপলব্ধ
কাটআউট, ইনসুলেশন, কব্জা, ল্যাচ বা লক সহ কাস্টম
হাইব্রিড টেলিকম পাওয়ার সিস্টেম 48VDC 300A 40U আউটডোর টেলিকম ক্যাবিনেট বৈশিষ্ট্য:
বৈশিষ্ট্য
বিবরণ
মডিউল বৈশিষ্ট্য
সোলার মডিউলের সর্বোচ্চ পাওয়ার পয়েন্ট ট্র্যাকিং ফাংশন রয়েছে। সর্বোচ্চ পাওয়ার পয়েন্ট ট্র্যাকিংয়ের নির্ভুলতা 99.5% এর বেশি
| রেকটিফায়ার মডিউল সক্রিয় পাওয়ার ফ্যাক্টর ক্ষতিপূরণ প্রযুক্তি গ্রহণ করে, পাওয়ার ফ্যাক্টর মান 0.99 পর্যন্ত |
রেকটিফায়ার মডিউলের সর্বোচ্চ দক্ষতা 93% এর বেশি |
|
সোলার মডিউলের সর্বোচ্চ দক্ষতা 95% এর বেশি
|
সোলার মডিউল এবং রেকটিফায়ার মডিউলের উচ্চ পাওয়ার ঘনত্ব রয়েছে |
| সোলার মডিউল এবং রেকটিফায়ার মডিউল নন-ডেস্ট্রাকটিভ হট সোয়াপ প্রযুক্তি গ্রহণ করে, অর্থাৎ প্লাগ-এন্ড-প্লে। সোলার মডিউল এবং রেকটিফায়ার মডিউল প্রতিস্থাপন করতে এক মিনিটের কম সময় লাগে |
| সোলার মডিউল এবং রেকটিফায়ার মডিউলের আউটপুট ওভার-ভোল্টেজ সুরক্ষা ফাংশন রয়েছে, যার মধ্যে হার্ডওয়্যার ওভার-ভোল্টেজ সুরক্ষা এবং সফ্টওয়্যার ওভার-ভোল্টেজ সুরক্ষা অন্তর্ভুক্ত। এবং সফ্টওয়্যার ওভার-ভোল্টেজ সুরক্ষার দুটি মোড রয়েছে: প্রথমবার ওভার-ভোল্টেজ লকআউট মোড, চতুর্থবার ওভার-ভোল্টেজ লকআউট মোড |
| ব্যাটারি ব্যবস্থাপনা |
| নিখুঁত ব্যাটারি ব্যবস্থাপনা: ব্যাটারি সুরক্ষা, এবং স্বয়ংক্রিয় ভোল্টেজ নিয়ন্ত্রণ, স্টেপলেস কারেন্ট লিমিটিং, ব্যাটারি ক্ষমতা গণনা, স্বয়ংক্রিয় ইকুয়ালাইজেশন/ফ্লোট চার্জ রূপান্তর, অনলাইন ব্যাটারি পরীক্ষার মতো ফাংশন |
| আলো এবং বিদ্যুৎ পরিপূরক ব্যবস্থাপনা |
| নিখুঁত আলো/বিদ্যুৎ পরিপূরক ব্যবস্থাপনা ফাংশন, যা সৌর পাওয়ার সাপ্লাইয়ের অগ্রাধিকার অর্জন করতে পারে এবং সৌর শক্তির ব্যবহার সর্বাধিক করতে পারে |
| পাওয়ার পরিসংখ্যান |
লোড বিদ্যুৎ খরচ, সৌর শক্তি উত্পাদিত শক্তি, মেইন শক্তি উত্পাদিত শক্তি, ডি.জি. শক্তি উত্পাদিত, ব্যাটারি ডিসচার্জ, ব্যাটারি চার্জ |
| ডেটা রেকর্ড |
ঐতিহাসিক ডেটার 90 দিনের রেকর্ড, ঐতিহাসিক ডেটা আপলোড করা যেতে পারে। |
| ইতিহাস অ্যালার্মের 200 রেকর্ড, |
ব্যাটারি পরীক্ষার ডেটার 10 গ্রুপ |
| অ্যালার্ম ফাংশন |
নিখুঁত ফল্ট সুরক্ষা এবং ফল্ট অ্যালার্ম ফাংশন
নেটওয়ার্ক ডিজাইন
নেটওয়ার্ক নমনীয়তার জন্য ড্রাই কন্টাক্ট এবং অন্যান্য যোগাযোগ পোর্ট সরবরাহ করা;
|
| প্রক্সিমাল এন্ড সফ্টওয়্যার আপগ্রেড এবং অযত্ন অপারেশন সক্ষম করা |
মানবসম্মত অপারেশন ইন্টারফেস |
| এলসিডি 15 ডিগ্রি কোণে ডিজাইন করা হয়েছে, যা ব্যবহারকারীর অপারেশনের জন্য আরও স্বজ্ঞাত এবং সুবিধাজনক। |
এলসিডি এর মাধ্যমে সিস্টেমের অপারেটিং প্যারামিটার, পরিসংখ্যান এবং ঐতিহাসিক অ্যালার্মগুলি কোয়েরি করুন।
এলসিডি এর মাধ্যমে ম্যানুয়ালি সিস্টেম নিয়ন্ত্রণ করুন
|
| বজ্রপাত সুরক্ষা |
এসি এবং ডিসি উভয় দিকেই নিখুঁত বজ্রপাত সুরক্ষা ডিজাইন
শক্তি-সাশ্রয়ী ডিজাইন
সিস্টেম, রেকটিফায়ার মডিউলের স্লিপ এনার্জি-সেভিং ফাংশন ছাড়াও, লোডে সৌর শক্তি ইনপুট সমর্থন করে এবং অগ্রাধিকার দেয়, সৌর শক্তির পূর্ণ ব্যবহার করে, শক্তি সঞ্চয় অর্জন এবং গ্রিনহাউস গ্যাস নির্গমন কমাতে
|
| আউটডোর টাইপ |
সিস্টেম সুরক্ষা স্তর IP55 পর্যন্ত, বাইরে ব্যবহার করা যেতে পারে। সিস্টেমটি কমপ্যাক্ট এবং ইনস্টল করা সহজ |
| সিস্টেম |
সিস্টেমের সমস্ত সরঞ্জাম সামনে রক্ষণাবেক্ষণ সমর্থন করে |
| সিস্টেম রেকটিফায়ার মডিউল স্লিপ প্রযুক্তি, ডুয়াল স্টেডি স্টেট কন্টাক্টর, লো-পাওয়ার শান্ট এবং ফ্যান স্পিড অ্যাডজাস্টেবল প্রযুক্তি গ্রহণ করে, এবং আরও বিশিষ্ট শক্তি-সাশ্রয়ী ফাংশন রয়েছে |
ঐচ্ছিক এসি হিটার সিস্টেমকে কম তাপমাত্রায় নির্ভরযোগ্যভাবে কাজ করতে দেয় |
|
দূরবর্তী পর্যবেক্ষণ
|
মডেমটি GPRS ফাংশন সহ কনফিগার করা হয়েছে যা ইন্টারনেট সার্ভারে ডেটা সরবরাহ করে দূরবর্তী পর্যবেক্ষণ উপলব্ধি করতে পারে |
| শক্তি সঞ্চয় এনক্লোজার অ্যাপ্লিকেশন |
| আমাদের ক্যাবিনেট আউটডোর কমিউনিকেশন শিল্পে ব্যাপকভাবে ব্যবহৃত হয়। ক্যাবিনেটটি বিভিন্ন কমিউনিকেশন সরঞ্জাম, রেকটিফায়ার পাওয়ার সাপ্লাই সিস্টেম, মনিটরিং ইউনিট, ব্যাটারি, অপটিক্যাল ফাইবার ইত্যাদি দিয়ে সজ্জিত করা যেতে পারে। রাস্তা, বিল্ডিংয়ের উপরে, পাহাড়ের উপরে, শহুরে, গ্রামীণ, আবাসিক এলাকা এবং অন্যান্য এলাকায় ব্যবহারের জন্য উপযুক্ত। |

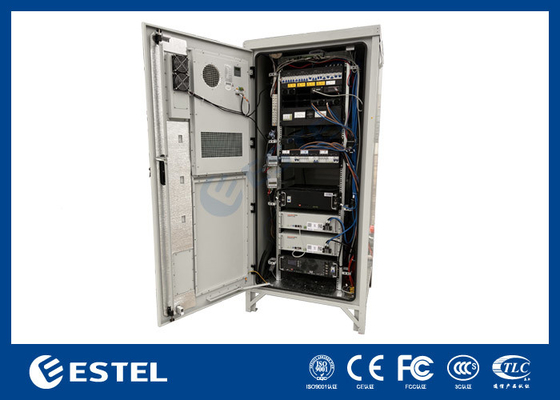

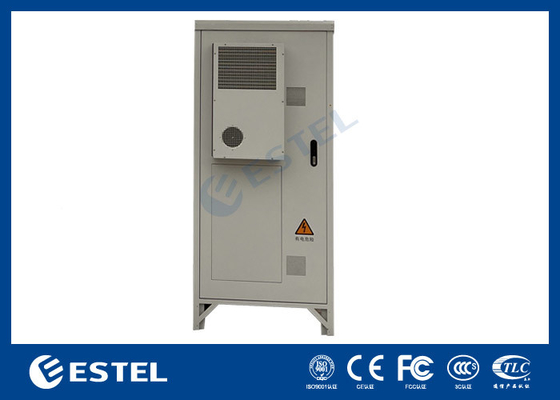

| ক্যাবিনেট ছবি: |
|
