ডাবল ওয়াল মেঝে মাউন্ট আউটডোর বৈদ্যুতিক ঘের কন্ডিশনার এবং ফ্যান 42U সঙ্গে ক্যাবিনেট
পণ্যের বিবরণ
42U আউটডোর ইলেকট্রিকাল আবরণ ক্যাবিনেট
,বহিরাগত বৈদ্যুতিক আবরণ ক্যাবিনেট
ডাবল ওয়াল মেঝে মাউন্ট আউটডোর বৈদ্যুতিক ঘের কন্ডিশনার এবং ফ্যান 42U সঙ্গে ক্যাবিনেট
1. মেঝে মাউন্ট আউটডোর মন্ত্রিসভা গঠন
(1) বাহ্যিক মাত্রা W×D×H 9000×9000×2200mm
(২) একটি কক্ষ,42U মুক্ত স্থান
(3) একটি সামনের দরজা; বাইরের ক্যাবিনেটের জন্য বিশেষ লক (সমর্থন হেডলক)
(4) উপাদানঃ জিআলভানিজড স্টিল, 1.2mm বেধ বাম, ডান এবং পিছনের দিকেঃ স্যান্ডউইচ কাঠামো প্যানেল, অভ্যন্তরীণ প্যানেলঃ 0.5mm, বাইরের প্যানেলঃ 0.5mm; দুটি প্যানেলের মধ্যে 45mm EPS শীর্ষ কভারঃ অ্যালভানিজড স্টিল, অভ্যন্তরীণ প্যানেলঃ1.0 মিমি, বাইরের প্যানেলঃ1.2 মিমি, 40 মিমি পিইএফ দুটি প্যানেলের মধ্যে; দরজা এবং নীচেঃ গ্যালভানাইজড স্টিল, অভ্যন্তরীণ প্যানেলঃ0.8 মিমি, বাইরের প্যানেলঃ1.5 মিমি, 40 মিমি পিইএফ দুটি প্যানেলের মধ্যে;ক্যাবিনেটের বেসঃ গ্যালভানাইজড স্টিল, 2.0 মিমি বেধ
(5) পৃষ্ঠের সমাপ্তিঃ ডিগ্রিসিং, পিকলিং, ফসফরিক ওয়াশিং, পরিষ্কার, এবং পাওয়ার লেপ।
2. 42U আবহাওয়া প্রতিরোধী টেলিকম ক্যাবিনেট বৈশিষ্ট্য
- উপাদানঃ ভাল মানের গ্যালভানাইজড ইস্পাত
- সারফেস ট্রিটমেন্টঃ ডিগ্রিসিং, ডিআরউস্টিং, রস্টপ্রুফ ফসফেটিং (বা গ্যালভানাইজিং), পাউডার লেপ।
- ক্যাবিনেটের লোড বহনঃ ≥400kg
- প্রবেশ সুরক্ষাঃ আইপি 55
- অগ্নি প্রতিরোধ ক্ষমতাঃ GB5169.7 পরীক্ষা A মেনে চলুন
- যান্ত্রিক দৃঢ়তাঃ প্রতিটি পৃষ্ঠ উল্লম্ব চাপ > 980N সহ্য করতে পারে; দরজা খোলা হলে, তার বাইরের প্রান্ত উল্লম্ব চাপ > 200N সহ্য করতে পারে।
- আইসোলেশন প্রতিরোধেরঃ গ্রাউন্ডিং ডিভাইস এবং ক্যাবিনেটের শরীরের অংশগুলির মধ্যে আইসোলেশন প্রতিরোধের 2 × 104M / 500V ((DC) এর চেয়ে কম নয়।
- প্রতিরোধ ভোল্টেজঃ গ্রাউন্ডিং ডিভাইস এবং ক্যাবিনেটের শরীরের অংশগুলির মধ্যে প্রতিরোধ ভোল্টেজ 3000V ((DC) / 1min এর চেয়ে কম নয়।
3. ডাবল ওয়াল বেড়া টেবিল ১ স্ট্যান্ডার্ড সম্মতি
| স্ট্যান্ডার্ড | বর্ণনা |
| GB/T 17626.7-1998 | বৈদ্যুতিন চৌম্বকীয় সামঞ্জস্য |
| GB47061 | গৃহস্থালী যন্ত্রপাতি এবং অনুরূপ ব্যবহারের জন্য বৈদ্যুতিক যন্ত্রপাতির নিরাপত্তা |
| GB4798।1 | বৈদ্যুতিক ও ইলেকট্রনিক পণ্যগুলির জন্য অ্যাপ্লিকেশনটিতে বিদ্যমান পরিবেশগত অবস্থা - সঞ্চয়স্থান |
| GB4798।2 | বৈদ্যুতিক ও ইলেকট্রনিক পণ্যগুলির জন্য অ্যাপ্লিকেশনটিতে বিদ্যমান পরিবেশগত শর্তাবলী - পরিবহন |
| GB4798।3 | বৈদ্যুতিক ও ইলেকট্রনিক পণ্যগুলির জন্য অ্যাপ্লিকেশনে বিদ্যমান পরিবেশগত শর্তাবলী - ব্যবহার |

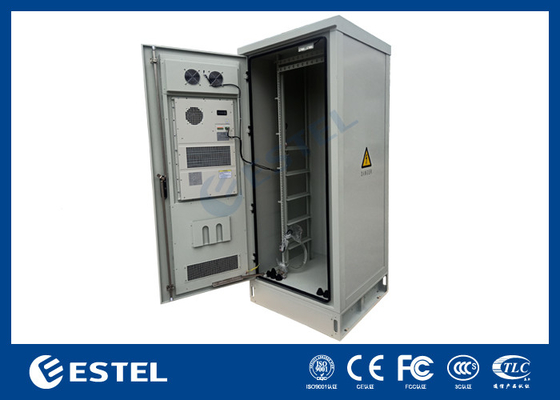

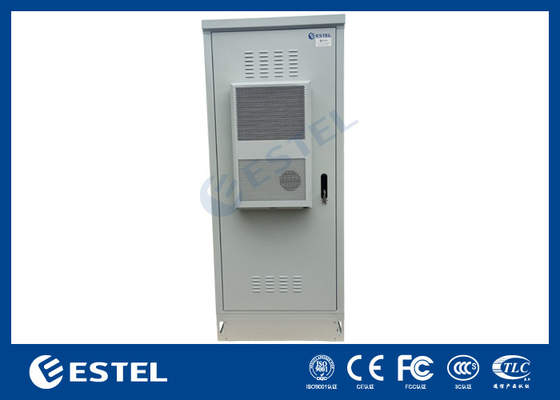

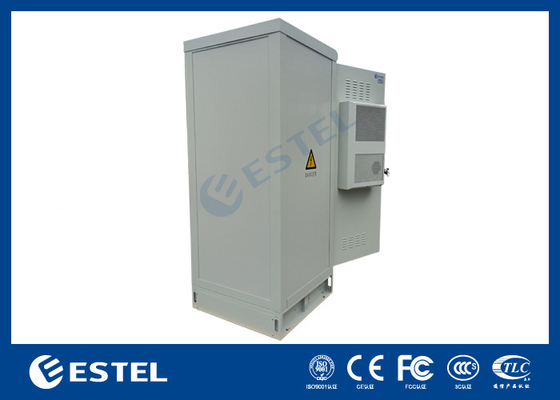

4. মেঝে মাউন্ট করা ক্যাবিনেট ছবি এবং ডায়াগ্রাম
5. এয়ার কন্ডিশনার প্রযুক্তিগত পরামিতি সঙ্গে মন্ত্রিসভা
| পয়েন্ট | প্রকার | টেকনিক্যাল প্যারামিটার |
| কাঠামো | মাত্রা |
বাহ্যিক মাত্রাঃ W*D*H 900*900*2200mm |
| বিন্যাস | এক কক্ষ | |
| সরঞ্জাম ইনস্টলেশন পদ্ধতি | 19 ′′ র্যাক, 42U | |
| দরজা | একটি সামনের দরজা, এবং বাইরের ক্যাবিনেটের জন্য তিন পয়েন্ট লক (সমর্থন হেডলক) | |
| উপাদান | গ্যালভানাইজড ইস্পাত, 45 মিমি ইপিএস সহ একক প্রাচীর | |
| তাপ নিরোধক | ৪৫ মিমি ইপিএস | |
| প্রবেশ সুরক্ষা | আইপি৫৫ | |
| ইনস্টলেশনের উপায় | মেঝেতে লাগানো, ইনস্টলেশনের আনুষাঙ্গিক সহ | |
| তাপমাত্রা নিয়ন্ত্রণ | ঠান্ডা | এয়ার কন্ডিশনার এবং ফ্যান |
| আলোর ব্যবস্থা | এলইডি ল্যাম্প | এলইডি ল্যাম্প |
| তাপমাত্রা | তাপমাত্রা | কাজের তাপমাত্রাঃ -40°C ~ +55°C |
| সঞ্চয় তাপমাত্রাঃ -50°C ~ + 70°C | ||
| পরিবহন তাপমাত্রাঃ -50°C ~ +70°C | ||
| আর্দ্রতা | আপেক্ষিক আর্দ্রতা | ৫% থেকে ৯৫% |
| চাপ | বায়ু চাপ | 62kpa ~ 101kpa (০m ~ 5000m উচ্চতার অনুরূপ) |
| বিকিরণ তীব্রতা | সৌর বিকিরণের তীব্রতা | 1120 × (1±5%) W/m2 |
6. এয়ার কন্ডিশনার সহ ক্যাবিনেটআনুষাঙ্গিক তালিকা
| না, না। | পয়েন্ট | পরিমাণ | ইউনিট | স্পেসিফিকেশন |
| 1 | বহিরঙ্গন বৈদ্যুতিক ক্যাবিনেট | 1 | সেট |
(1) বাহ্যিক মাত্রাঃ W*D*H 90০*৯০০*২২০০ মিমি (২) এক কক্ষঃ ১৯,৪২ ইউ (3)একটি সামনের দরজা, এবং বাইরের ক্যাবিনেটের জন্য তিন পয়েন্ট লক (সমর্থন হেডলক) (4) উপাদানঃ গ্যালভানাইজড ইস্পাত, 45mm EPS সহ একক প্রাচীর |
| 2 | এয়ার কন্ডিশনার | 1 | সেট | শীতল ক্ষমতাঃ 1500W, পাওয়ার সাপ্লাইঃ 220VAC 50HZ |
| 3 | ফ্যান | 1 | পিসি | দুইটি 220VAC ফ্যান |
| 4 | এলইডি ল্যাম্প | 1 | পিসি | ৪৮ ভিডিসি |
| 5 | প্যাকেজ | 1 | সেট | কাঠের কেস |
7. ক্যাবিনেট LED ল্যাম্প
LED ল্যাম্পটি ক্যাবিনেটের উপরের অংশে ইনস্টল করা আছে।
8. ক্যাবিনেটমেঝে মাউন্ট
- ক্যাবিনেটে অ্যান্টি-জারা লেপযুক্ত জমি বাঁধার তামা বার অন্তর্ভুক্ত রয়েছে। তারের সংযোগ টার্মিনালগুলির জন্য পর্যাপ্ত স্ক্রু রয়েছে।
- ক্যাবিনেটের ধাতব অংশটি আন্তঃসংযুক্ত করা উচিত এবং গ্রাউন্ডিং বার দিয়ে সংযুক্ত করা উচিত। যে কোনও দুটি পয়েন্টের মধ্যে সংযোগ প্রতিরোধের 0.1Ω এর চেয়ে কম।
- ক্যাবিনেটের ভিতরে অন্যান্য সরঞ্জামগুলির সুরক্ষা গ্রাউন্ডিংটি গ্রাউন্ডিং বারটিতে সংযুক্ত করা উচিত।
9. ক্যাবিনেট এয়ার কুলিং
এয়ার কন্ডিশনার
ঠান্ডা করার ক্ষমতাঃ ১৫০০ ওয়াট।
পাওয়ার সাপ্লাইঃ 220VAC 50HZ
সামনের দরজায় ইনস্টল করা।
10প্যাকিং এবং শিপিং
ক্যাবিনেট প্যাকেজটি ফ্রি ফুমিগেশন কাঠের বাক্স ব্যবহার করে যা রপ্তানির জন্য উপযুক্ত। এই প্যাকেজটি নিরাপদ পরিবহন নিশ্চিত করার জন্য আর্দ্রতা বিরোধী, বিরোধী প্রভাব এবং স্রং।
-
