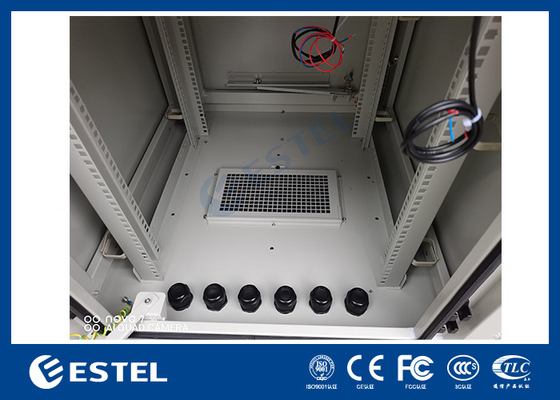

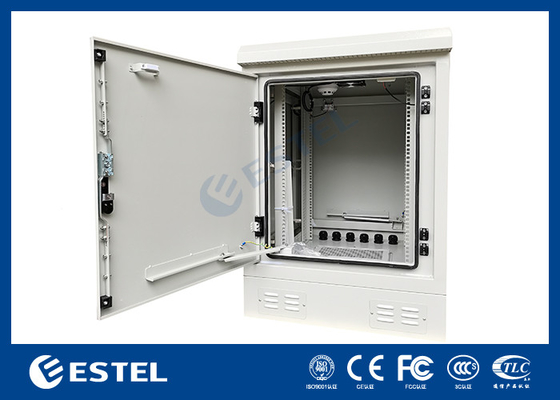

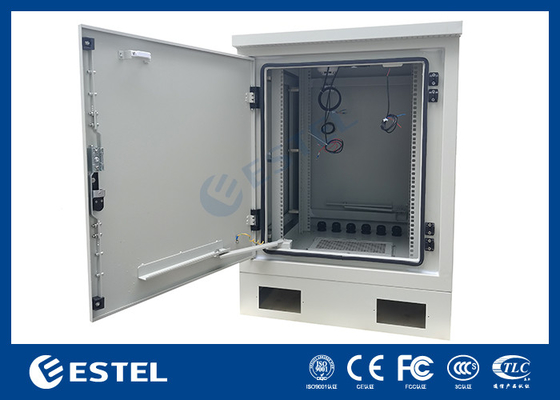

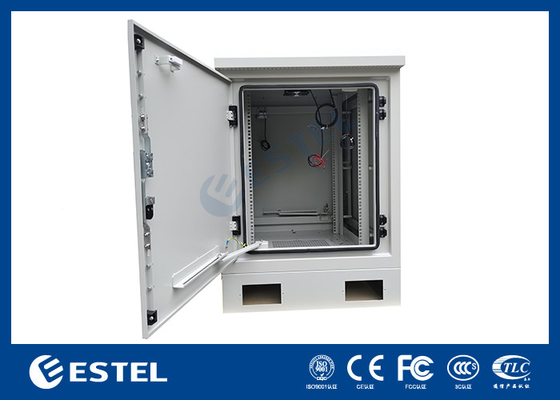

১৭ইউ ফ্লোর মাউন্টেড ক্যাবিনেট ১৯ ইঞ্চি র্যাক এবং ভিতরে এবং শীতল করার জন্য ফ্যান সহ

17U ফ্লোর মাউন্ট করা ক্যাবিনেট 19 ইঞ্চি র্যাক এবং ভিতরে এবং শীতল জন্য ফ্যান সঙ্গে

1.আউটডোর টেলিকম ক্যাবিনেটের পটভূমি

ইএসটিইএল-এর টেলিযোগাযোগ ক্যাবিনেট বিভিন্ন দেশ ও অঞ্চলে স্থাপন করা হয়েছে এবং বিভিন্ন অঞ্চলের বিভিন্ন প্রয়োজনীয়তা রয়েছে।এই নিবন্ধটি আমাদের অতীতের অভিজ্ঞতার উপর ভিত্তি করে আউটডোর টেলিকম মন্ত্রিসভা জন্য সাধারণ নকশা প্রয়োজনীয়তা বর্ণনা করে.

2আউটডোর টেলিকম মন্ত্রিসভার কাঠামো

আউটডোর টেলিকম ক্যাবিনেট সিস্টেমে রেক্টিফায়ার মডিউল, মনিটরিং ইউনিট, পাওয়ার ডিস্ট্রিবিউশন ইউনিট, ব্যাটারি প্যাক, তাপমাত্রা নিয়ন্ত্রণ এবং অন্যান্য সরঞ্জাম অন্তর্ভুক্ত রয়েছে।তারা একটি সব এক বহিরঙ্গন মন্ত্রিসভা ইনস্টল করা হয়. অল ইন ওয়ান আউটডোর ক্যাবিনেটটি একটি সরঞ্জাম বিভাগ, একটি ব্যাটারি বিভাগ এবং একটি তারের চ্যানেলের মধ্যে বিভক্ত। আউটডোর টেলিকম ক্যাবিনেট সিস্টেমটি আউটডোর পরিবেশে ইনস্টল করা হয়,পরিবেশে কঠোর, এবং ইনস্টলেশন সাইটগুলি সাধারণত অপেক্ষাকৃত দূরবর্তী, যেমন রাস্তার পাশে, ছাদে, পাহাড়ে, টেলিফোনের খুঁটি ইত্যাদি। এটি মেঝেতে, দেয়ালে,অথবা মেরুতে. ইনস্টল করুন. অতএব, আউটডোর টেলিকম ক্যাবিনেট সিস্টেমের সুরক্ষা স্তর, তাপ অপসারণ, অ্যান্টি-জারা, অ্যান্টি-লবণ স্প্রে, অ্যান্টি-চুরি এবং বজ্রপাত সুরক্ষার ক্ষেত্রে উচ্চ প্রয়োজনীয়তা রয়েছে।এটি পরিবহনে সহজ হতে হবে, দ্রুত ইনস্টল করা, এবং রক্ষণাবেক্ষণ করা সহজ। বহিরঙ্গন টেলিযোগাযোগ মন্ত্রিসভা সিস্টেমের বেশিরভাগ কাঠামোগত অংশ পাতলা শীট ধাতু অংশ এবং প্রোফাইল যা কাটা, স্ট্যাম্পিং, বাঁকানো,ঝালাই, নিভেটিং, পৃষ্ঠতল চিকিত্সা এবং অন্যান্য প্রক্রিয়া।

3. আউটডোর টেলিকম ক্যাবিনেট সিস্টেম ডিজাইন

উৎপাদন সময় কমানোর জন্য অংশগুলির সামঞ্জস্যতা এবং বহুমুখিতা উন্নত করতে যতটা সম্ভব স্ট্যান্ডার্ড উপাদান এবং অংশ ব্যবহার করুন;সিস্টেমকে বেশ কয়েকটি কার্যকরী মডিউলগুলিতে বিভক্ত করার জন্য যতটা সম্ভব মডুলার ডিজাইন ব্যবহার করুন, এবং একই সাথে এটি প্রতিস্থাপন বা মেরামত করা উচিত। অংশ, উপাদান এবং কার্যকরী মডিউলগুলি যতটা সম্ভব স্বাধীনভাবে লোড এবং আনলোড করা যেতে পারে,যা উৎপাদন সংগঠিত করার জন্য সুবিধাজনক, ডিবাগিং এবং অন-সাইট রক্ষণাবেক্ষণ, যেমন বজ্রপাত সুরক্ষা মডিউল, ফ্যান মডিউল, ধুলো ফিল্টার মডিউল, এসি পাওয়ার বিতরণ ইউনিট ইত্যাদি

কাঠামোগত নকশা প্রক্রিয়াজাতকরণ প্রযুক্তি এবং সমাবেশ প্রযুক্তির সাথে ঘনিষ্ঠভাবে সম্পর্কিত। বিভিন্ন প্রক্রিয়াগুলির বিভিন্ন কাঠামো রয়েছে।প্রকৃত উৎপাদন অনুযায়ী প্রক্রিয়াকরণ এবং সমাবেশ প্রযুক্তি নির্বাচন করা উচিত, ব্যাচের আকার, ডেলিভারি চক্র, এবং এন্টারপ্রাইজের প্রক্রিয়াকরণ খরচ। যখন ব্যাচ ছোট, লেজার কাটিং ছাঁচ খরচ কমাতে ব্যবহার করা যেতে পারে। এই সময়ে,গর্ত এবং অংশের ফাঁকা অনিয়মিত হতে পারে, এবং নকশা আরো নমনীয় হবে; যখন লট বড়, ডাই স্ট্যাম্পিং উত্পাদন দক্ষতা উন্নত করতে ব্যবহৃত হয়।ব্লাঙ্কিং এবং ব্লাঙ্কিং নিয়মিত হতে হবে এবং বিদ্যমান ছাঁচ দ্বারা প্রক্রিয়া করা যেতে পারেআউটডোর টেলিকম ক্যাবিনেটগুলি বেশিরভাগই ওয়েল্ডেড হয় এবং ছোট ব্যাচের জন্য ম্যানুয়াল ওয়েল্ডিং ব্যবহার করা হয়।রোবোটিক লেজার স্বয়ংক্রিয় ঢালাই দক্ষতা উন্নত এবং বিকৃতি কমাতে বড় ব্যাচের জন্য ব্যবহার করা যেতে পারেএই সময়ে, অংশের কাঠামোর স্বয়ংক্রিয় ldালাইয়ের সম্ভাব্যতা বিবেচনা করা উচিত।

বহিরঙ্গন টেলিকম ক্যাবিনেটের পাওয়ার সাপ্লাই সিস্টেমটি ক্ষেত্রের পরিবেশে ইনস্টল করা হয় এবং ইনস্টলেশন এবং রক্ষণাবেক্ষণের শর্তগুলি জটিল।ইনস্টলেশন এবং রক্ষণাবেক্ষণের কার্যক্রমগুলির সম্ভাব্যতা এবং সুবিধা, এবং অপারেটরদের ব্যক্তিগত নিরাপত্তা ডিজাইনে বিবেচনা করা উচিত। উদাহরণস্বরূপ, স্যুইচ এবং বোতামগুলি 0.5 মিটার থেকে 1.8 মিটার উচ্চতায় স্থাপন করা উচিত;ডিসপ্লে স্ক্রিন 1 উচ্চতায় সাজানো উচিত.0 মিটার থেকে 1.6 মিটার; ভাঙ্গন এবং রক্ষণাবেক্ষণের জন্য অংশগুলি খুব ভারী হওয়া উচিত নয় এবং ইনস্টলেশন উচ্চতা খুব বেশি হওয়া উচিত নয়।

4.আউটডোর টেলিকম ক্যাবিনেট সিস্টেমের সামগ্রিক কাঠামো এবং বিন্যাস

বৈদ্যুতিক নকশা অনুযায়ী, গ্রাহক দ্বারা প্রয়োজনীয় বহির্গামী এবং ইনকামিং লাইন পদ্ধতি, পাশাপাশি সিস্টেম ইনস্টলেশন সাইট এবং ইনস্টলেশন পদ্ধতি,সিস্টেমের সামগ্রিক কাঠামোগত বিন্যাস নকশা সম্পন্ন করা হয়যখন শুধুমাত্র একটি ক্যাবিনেট থাকে, তখন সরঞ্জাম বিভাগটি শীর্ষে থাকে, ব্যাটারি বিভাগটি নীচে থাকে, এবং তারের পাসগুলি উভয় পক্ষেই থাকে। যখন একের বেশি ক্যাবিনেট থাকে,সরঞ্জাম ক্যাবিনেট এবং ব্যাটারি ক্যাবিনেট পৃথকরেক্টিফায়ার মডিউল হল প্রধান তাপ উৎস, এবং ক্যাবিনেটের উপরের অংশে, শীতল বায়ু নল এর বায়ু আউটলেট কাছাকাছি স্থাপন করা উচিত।যখন মনিটরিং ইউনিটের তাপমাত্রা বেশি হয়, এটি সিস্টেমের স্থিতিশীলতা প্রভাবিত করবে, তাই উচ্চ তাপমাত্রা তাপ প্রবাহ এড়ানো প্রয়োজন।

এসি এবং ডিসি পাওয়ার ডিস্ট্রিবিউশন ইউনিটগুলির কাঠামোগত নকশা এবং ইনস্টলেশন নিশ্চিত করা উচিত যে সার্কিট ব্রেকার এবং অন্যান্য উপাদানগুলি রক্ষণাবেক্ষণের সময় সহজেই প্রতিস্থাপন করা যেতে পারে,পাশাপাশি তারের সুবিধা এবং অপারেটযোগ্যতাএকই ক্ষমতাসম্পন্ন পাওয়ার সাপ্লাই সিস্টেমের প্রধান পরিবর্তন হল পাওয়ার ডিস্ট্রিবিউশন ইউনিটের ইনপুট এবং আউটপুট শাখার সংখ্যা এবং লোডের ক্ষমতা।যা সার্কিট ব্রেকারের সংখ্যা এবং স্পেসিফিকেশনের সংমিশ্রণে প্রতিফলিত হয়তাই পাওয়ার ডিস্ট্রিবিউশন ইউনিটটি মডুলারাইজড এবং এর অংশগুলি সাধারণীকরণ করা হয়। বিভিন্ন পাওয়ার ডিস্ট্রিবিউশন প্রয়োজনীয়তা দ্রুত একত্রিত এবং একত্রিত করা যেতে পারে,ডিজাইন এবং উৎপাদন দক্ষতা উন্নত করা, এবং রক্ষণাবেক্ষণ এবং প্রতিস্থাপন সহজতর।

সরঞ্জাম বিভাগে সরলীকরণ সরঞ্জাম, মনিটরিং ইউনিট, এসি পাওয়ার ডিস্ট্রিবিউশন ইউনিট, ডিসি পাওয়ার ডিস্ট্রিবিউশন ইউনিট এবং অন্যান্য আনুষাঙ্গিক ইনস্টল করুন।এবং যোগাযোগ সরঞ্জাম ইনস্টল করার জন্য রিজার্ভ স্থান. সরঞ্জাম কক্ষের ভিতরে সরঞ্জাম ইনস্টল এবং তাক সংযুক্ত করার জন্য কমপক্ষে 4 টি ইনস্টলেশন পোস্ট থাকা উচিত। মাউন্ট কলামটি এগিয়ে এবং পিছনে, বাম এবং ডানদিকে সরানো যেতে পারে,এবং স্ট্যান্ডার্ড 19 ইঞ্চি বা 21 ইঞ্চি সরঞ্জাম ইনস্টল করতে পারেন

ব্যাটারি কম্পার্টমেন্ট ব্যাটারি ইনস্টল করার জন্য ব্যবহৃত হয়। ব্যাটারি ধরনের সাধারণত সীসা-এসিড ব্যাটারি এবং লিথিয়াম আয়রন ফসফেট ব্যাটারি অন্তর্ভুক্ত।ব্যাটারি কম্পার্টমেন্ট বিভিন্ন প্রধান ব্র্যান্ডের ব্যাটারির সাথে সামঞ্জস্যপূর্ণ হওয়া উচিতবিভিন্ন ধরণের ব্যাটারির জন্য, ব্যাটারি কম্পার্টমেন্টের কাঠামোগত প্রয়োজনীয়তা ভিন্ন।

এয়ার কন্ডিশনার এবং তাপ বিনিময়কারী বহিরঙ্গন টেলিকম ক্যাবিনেটের জন্য,বিদ্যুৎ সরবরাহকারী সরঞ্জাম এবং যোগাযোগ সরঞ্জামগুলির অ্যাসিড কুয়াশার ক্ষয় এড়ানোর জন্য সীসা-অ্যাসিড ব্যাটারি স্থাপন করা ব্যাটারি বিভাগ এবং সরঞ্জাম বিভাগ সম্পূর্ণরূপে বিচ্ছিন্ন হতে হবে. কেবিনটি বিচ্ছিন্ন হতে পারে না। ব্যাটারি কম্পার্টমেন্টে একটি হাইড্রোজেন ডিসচার্জ ডিভাইস থাকা উচিত যা ক্ষতিকারক গ্যাসগুলি ছাড়তে পারে; চার্জিং এবং ডিসচার্জিংয়ের সময় ব্যাটারি গরম হবে এবং ফোলা হবে,তাই ব্যাটারি মধ্যে দূরত্ব 10mm বেশী হতে হবে; ব্যাটারি সমর্থন ফ্রেম এবং ট্রে পর্যাপ্ত শক্তি থাকতে হবে; কম্পন দ্বারা ক্ষতিগ্রস্ত। ব্যাটারি কম্পার্টমেন্টের আবরণ সুরক্ষা স্তর IP44 পৌঁছাতে প্রয়োজন।

5.আউটডোর টেলিকম ক্যাবিনেটের শীতল

আউটডোর টেলিকম ক্যাবিনেট সিস্টেমের শীতল করার পদ্ধতিগুলির মধ্যে রয়েছেঃ প্রাকৃতিক শীতলতা, ফ্যান শীতলতা, তাপ এক্সচেঞ্জার শীতলতা এবং এয়ার কন্ডিশনার শীতলতা।ইনস্টলেশন এবং ব্যবহারের পরিবেশ এবং সিস্টেমের তাপ উত্পাদন অনুযায়ী তাপ অপসারণের ধরন এবং তাপ প্রয়োজন কিনা তা নির্বাচন করুন.

ফ্যান কুলিং

তাপমাত্রা নিয়ন্ত্রিত ডিসি ফ্যানটি ক্যাবিনেটের মধ্যে তাপকে জোর করে ছাড়তে ব্যবহৃত হয়। ক্যাবিনেটের অভ্যন্তরীণ তাপমাত্রা বাহ্যিক পরিবেষ্টিত তাপমাত্রার চেয়ে বেশি। খরচ কম,কিন্তু তা বাহ্যিক ধুলো নিয়ে আসবে, আর্দ্রতা এবং ক্ষয়কারী গ্যাস ক্যাবিনেটে প্রবেশ করে, ক্যাবিনেটের সরঞ্জামগুলির নির্ভরযোগ্যতাকে প্রভাবিত করে।ক্যাবিনেটের সমস্ত বায়ুচলাচল গর্তে পোকামাকড় এবং পোকামাকড় প্রতিরোধী নেট দিয়ে সজ্জিত করা উচিত যাতে পোকামাকড় এবং রোড্যান্ট প্রবেশ করতে পারে না, এবং ধুলো-প্রতিরোধী নেট এবং স্ক্রিনগুলি পরিষ্কার, রক্ষণাবেক্ষণ বা প্রতিস্থাপন করা সহজ হওয়া উচিত। ডিসি ফ্যানের ইনস্টলেশনটি রক্ষণাবেক্ষণের জন্য ইনস্টল করা এবং সরানো সহজ হওয়া উচিত।আমরা এসি ফ্যান ব্যবহার করার সুপারিশ করি না, কারণ এসি ফ্যান সিস্টেমটি একটি অ-রৈখিক লোড এবং স্টার্টআপের সময় একটি বড় স্টার্ট বর্তমান তৈরি করবে, যা ইউপিএস সিস্টেমে উচ্চ প্রয়োজনীয়তা রাখে।

এয়ার কন্ডিশনার

সবচেয়ে কার্যকর এবং দ্রুততম কুলিং পদ্ধতিটি পরিবেষ্টিত তাপমাত্রার চেয়ে ক্যাবিনেটের অভ্যন্তরীণ তাপমাত্রা কম করতে পারে। এটি 700W এর বেশি উচ্চ তাপ খরচ সরঞ্জামগুলির জন্য উপযুক্ত,কিন্তু এর খরচ এবং শক্তি খরচ অনেক বেশি। যখন এসি পাওয়ার বন্ধ থাকে, এয়ার কন্ডিশনার কাজ করে না এবং নিয়মিত রক্ষণাবেক্ষণের প্রয়োজন হয়। উপরন্তু, সৌর শক্তির দৃশ্যকল্পে,এয়ার কন্ডিশনারের শক্তি খরচ অবশ্যই অগ্রহণযোগ্য, তাই এই তাপ অপসারণ পদ্ধতিতে বড় সীমাবদ্ধতা রয়েছে।

তাপ এক্সচেঞ্জার

তাপ এক্সচেঞ্জারের মূলনীতি হল যে ভিতরে এবং বাইরে চলাচলকারী বায়ু স্বাধীনভাবে তাপ স্থানান্তর মাধ্যমের মাধ্যমে তাপ বিনিময় করে,এইভাবে ক্যাবিনেটের অভ্যন্তরীণ তাপমাত্রা হ্রাস. তাপ এক্সচেঞ্জারটি ঘরের শীর্ষে বা সামনের এবং পিছনের দরজার প্যানেলগুলিতে স্থাপন করা হয়। ক্যাবিনেটটি সম্পূর্ণরূপে বন্ধ রয়েছে এবং সুরক্ষা স্তরটি আইপি 55 বা তার বেশি পৌঁছতে পারে,এবং জলরোধী কর্মক্ষমতাতাপমাত্রা নিয়ন্ত্রণের মাধ্যমে, তাপমাত্রা উচ্চ হলে তাপমাত্রা কমিয়ে আনা হয়,এবং বহিরাগত সার্কুলেশন ফ্যান বন্ধ করা হয় যখন তাপমাত্রা কমএই শীতল পদ্ধতির খরচ মাঝারি, কিন্তু অসুবিধা হল যে অভ্যন্তরীণ তাপমাত্রা সর্বদা বাইরের তাপমাত্রার চেয়ে বেশি।

ঠান্ডা এলাকার জন্য হিটার

নিম্ন তাপমাত্রার পরিবেশে যেখানে শীতকালে মাসিক গড় তাপমাত্রা -১০°C এর নিচে থাকে, তাপমাত্রা এবং তাপ সংরক্ষণের জন্য গরম করার উপাদান বা হিটারও প্রয়োজন।কেন এটি -১০° সেলসিয়াসে সেট করা আছে?কারণ বাইরের টেলিযোগাযোগ ক্যাবিনেটে সাধারণত ব্যাটারি থাকে এবং -১০ ডিগ্রি সেলসিয়াসের নিচে ব্যাটারি নিষ্কাশন করা খুব কঠিন হবে। তাই এই পরিস্থিতিতে হিটার অপরিহার্য হয়ে ওঠে।

আউটডোর ক্যাবিনেটের তাপ নিরোধক বৈশিষ্ট্য

সৌর বিকিরণ এবং তাপ সংরক্ষণের প্রভাব কমাতে ক্যাবিনেটের দরজা, পাশের প্যানেল এবং পিছনের প্যানেলগুলি দ্বি-স্তরীয় শেল বা স্যান্ডউইচ প্যানেল কাঠামো গ্রহণ করে।ক্যাবিনেটের বাইরের লেপ স্তর তাপ শোষণ হ্রাস এবং তাপ dissipation বৃদ্ধি করার জন্য একটি হালকা রঙ গ্রহণ.

6আউটডোর টেলিকম ক্যাবিনেটের প্রবেশ সুরক্ষা

সিস্টেমের ওয়াটারপ্রুফ আইপিএক্স৫ ওয়াটারপ্রুফ গ্রেডের প্রয়োজনীয়তা পূরণ করতে হবে, এয়ার কন্ডিশনার ক্যাবিনেট এবং তাপ এক্সচেঞ্জার ক্যাবিনেটগুলির ডাস্টপ্রুফ আইপিএক্স৫ গ্রেডের প্রয়োজনীয়তা পূরণ করতে হবে।এবং ফ্যান ক্যাবিনেট বা প্রাকৃতিক শীতল ক্যাবিনেটের ধুলোরোধী IP4X গ্রেডের প্রয়োজনীয়তা পূরণ করে.

ক্যাবিনেটের তিন-প্রমাণ নকশা আর্দ্রতা বিরোধী, অ্যান্টি-লবণ স্প্রে, এবং অ্যান্টি-মোল্ড প্রয়োজন; তিন-প্রমাণ নকশায়,পণ্যটির সুরক্ষা স্তরটি সরঞ্জামটির ব্যবহারের পরিবেশ অনুযায়ী নির্ধারণ করা উচিত।, এবং প্রয়োজনীয় সুরক্ষা কর্মক্ষমতা সঙ্গে সুরক্ষা সিস্টেম সুরক্ষা স্তরের চাহিদা অনুযায়ী নির্বাচন করা উচিত। এটি সমগ্র পণ্য নকশা মধ্যে বাস্তবায়িত হয় [1]।ক্যাবিনেটের বাইরের পৃষ্ঠের লেপটি ক্ষয় প্রতিরোধী এবং সৌর বিকিরণ প্রতিরোধী হতে হবে, এবং ক্যাবিনেটের অভ্যন্তরীণ কাঠামোগত অংশগুলি জারা-প্রতিরোধী লেপ বা লেপ দিয়ে আবৃত করা উচিত। বাইরের স্থবির জল কাঠামো এড়ানো।

ক্যাবিনেটের সমস্ত বাইরের স্তর এবং দরজা ভালভাবে গ্রাউন্ড করা উচিত; এসি ক্যাবল, ডিসি ক্যাবল, সিগন্যাল ক্যাবল এবং গ্রাউন্ড ক্যাবলগুলির স্বাধীন ক্যাবল এন্ট্রি গর্ত থাকা উচিত,এবং পৃথকভাবে রুট এবং আবদ্ধ করা উচিতদীর্ঘ তারগুলি যতটা সম্ভব ব্যবহার করা উচিত নয়; তারের তারগুলি ডিভাইস এবং গরম বাতাসের আউটলেটটি অতিক্রম করা উচিত নয়; তামার বারগুলি যতটা সম্ভব সংক্ষিপ্ত;মনিটরিং মডিউলটি এসি পাওয়ার ডিস্ট্রিবিউশন ইউনিট এবং এসি ক্যাবল থেকে যতটা সম্ভব দূরে রয়েছেগ্রাউন্ডিং স্ক্রু এবং ক্যাবলের স্পেসিফিকেশনগুলি স্ট্যান্ডার্ড প্রয়োজনীয়তা পূরণ করতে হবে।

6উপসংহার

আউটডোর টেলিকম ক্যাবিনেটের নকশা ও নির্মাণ একটি পদ্ধতিগত প্রকল্প। বিদ্যুৎ সরবরাহ, কাঠামো, সুরক্ষা, নেটওয়ার্ক ইত্যাদিতে অভিজ্ঞতার সংমিশ্রণ প্রয়োজন।একটি ভাল বহিরঙ্গন টেলিকম ক্যাবিনেট সিস্টেম ব্যাপকভাবে OPEX কমাতে হবে.ESTEL এর ধারাবাহিক দর্শন হল যে CAPEX এবং OPEX সমানভাবে গুরুত্বপূর্ণ, এবং গ্রাহকদের OPEX যতটা সম্ভব হ্রাস করার চেষ্টা করুন। আশা করি আমরা আপনার পাশে মানসম্পন্ন পণ্য সরবরাহ করতে পারি।
