আইপি ৬৫১৯স্ট্যান্ডার্ড র্যাকগ্যালভানাইজড স্টীল সরঞ্জাম র্যাক ক্যাবিনেট শীতল সিস্টেমের সাথে

1প্রযুক্তিগত পরামিতি

বাহ্যিক মাত্রা H×W×D 1000×650×650mm

এক কক্ষ

সরঞ্জাম ইনস্টলেশন পদ্ধতিঃ 19 ′′ স্ট্যান্ডার্ড র্যাক

একটা প্রবেশদ্বার আছে:

বহিরাগত ক্যাবিনেটের জন্য তিন পয়েন্ট অ্যান্টি-চুরি লক (সমর্থন হেডলক) সহ

উপাদানঃ একক প্রাচীর 1.2 মিমি গরম নিরোধক সহ গ্যালভানাইজড ইস্পাত

প্রবেশ সুরক্ষাঃIP65

তাপমাত্রা নিয়ন্ত্রণঃ 220VAC 50HZ 600W এয়ার কন্ডিশনার

LED ল্যাম্পঃ 220VAC LED ল্যাম্প

কাজের তাপমাত্রাঃ -40°C ~ +55°C

সঞ্চয় তাপমাত্রাঃ -50°C ~ + 70°C

পরিবহন তাপমাত্রাঃ -50°C ~ +70°C

আর্দ্রতা আপেক্ষিক আর্দ্রতা 5% ~ 99%

বায়ু চাপ :62kpa ~ 101kpa (০m ~ 5000m উচ্চতার অনুরূপ)

সৌর বিকিরণ তীব্রতা:1124 × (1±5%) W/m2

আনুষাঙ্গিক তালিকা

2. মন্ত্রিসভাবৈশিষ্ট্য

কমপ্যাক্ট এবং হালকা এক দেয়ালযুক্ত নকশা
ক্ষয় বিরুদ্ধে সর্বোচ্চ সুরক্ষা
একটি সমন্বিত ছাদ বৈশিষ্ট্য
প্লেটের বেধঃ ১.২ মিমি
তাপ নিরোধক সহ,ইউভি সুরক্ষা সহ পলিস্টার পাউডার কোট
PUR অ-পোরোস গ্যাসকেট ঊর্ধ্বতন তাপমাত্রার জন্য উপযুক্ত
সম্পূর্ণভাবে ঝালাই নকশা, সম্পূর্ণ সরবরাহ, কোন সমাবেশ প্রয়োজন
সারফেস ফিনিসঃ ডিগ্রেসিং, পিকলিং, ফসফরিক ওয়াশিং, পরিষ্কার এবং পাউডার লেপ

3মন্ত্রিসভার নির্দেশাবলী

এই ক্যাবিনেটটি 1000 মিমি উচ্চ এবং 650 মিমি প্রশস্ত এবং 650 মিমি গভীর। এই ক্যাবিনেটটি স্থিতিশীল ইন-র্যাক জলবায়ুর উচ্চ প্রয়োজনীয়তার প্রকল্পগুলির জন্য একটি উপযুক্ত সমাধান।তারা বিশেষভাবে একটি কলাম উপর মাউন্ট করার জন্য ডিজাইন করা হয়.


4.অপশনাল আনুষাঙ্গিক


● শীতল সমাধানঃ আমরা কন্ডিশনার ব্যবহার করি তাপমাত্রা নিয়ন্ত্রণ করতে যাতে ক্যাবিনেটের ভিতরে সর্বোত্তম কাজের অবস্থা নিশ্চিত হয়।
● পাওয়ার ডিস্ট্রিবিউশন ইউনিটঃ পাওয়ার সিস্টেমের স্বাভাবিক অপারেশন এবং সরঞ্জাম রক্ষণাবেক্ষণের প্রয়োজনীয়তা পূরণ করতে পারে
●সেন্সরঃ অভ্যন্তরীণ তাপমাত্রা, আর্দ্রতা, আগুন/ধোঁয়া, দরজার খোলা অবস্থা পর্যবেক্ষণ করতে পারে।
● আলোঃ এক টুকরো এলইডি টিউব লাইট ভিতরে আলোকসজ্জার জন্য এবং উপরের কভারে সংযুক্ত।
● টেলিকম সরঞ্জাম, পাওয়ার সোর্স, তাপমাত্রা নিয়ন্ত্রণ ডিভাইস এবং অন্যান্য সংযুক্তি দিয়ে সজ্জিত করার জন্য ভিতরে শক্তিশালী র্যাক।
● ডিজিটাল ডিসপ্লে তাপমাত্রা সেটিং, তাপমাত্রা এলার্ম, অভ্যন্তরীণ এবং বহিরাগত তাপমাত্রা পরামিতি, এবং অন্যান্য সব ধরনের এলার্ম তথ্য ইত্যাদি।

5.ক্যাবিনেটের বৈশিষ্ট্য

- প্রবেশ সুরক্ষা IP55, আমরা ক্লায়েন্ট এর প্রকৃত উপর ভিত্তি করে IP65 মন্ত্রিসভা প্রদান করতে পারেন।

- ভারী গেইজ গ্যালভানাইজড উপাদান থেকে তৈরি।

- সামনের দরজা স্ট্যান্ডার্ড তিন পয়েন্ট এন্টি-চুরি লক ব্যবহার করুন। দরজা লক একটি উপরের, মধ্যম এবং নিম্ন তিন পয়েন্ট লকিং গঠন গঠন। বড় এলাকা সঙ্গে ক্যাবিনেটের জন্য,লকিং এফেক্ট নিরাপদ এবং নির্ভরযোগ্য.

- স্ট্যান্ডার্ড 19 ইঞ্চি মাউন্ট পোস্ট.

- স্টীল মৃত লকিং সিস্টেম লক দ্বারা সুরক্ষিত দরজা (সমর্থন PADLOCK)

-এটি "সরাসরি কবর" দ্বারা মাটির শিকড় বা মাটির উপরে কলাম বেস সিস্টেমে ইনস্টল করা হয়

ক্যাবলের প্রবেশদ্বারটি বেসের মাধ্যমে স্ট্যান্ডার্ড এবং অনুরোধের ভিত্তিতে পাশের বা ছাদের প্রবেশদ্বার উপলব্ধ।

6মন্ত্রিসভার ভূমিকা

• মন্ত্রিসভার কাঠামো

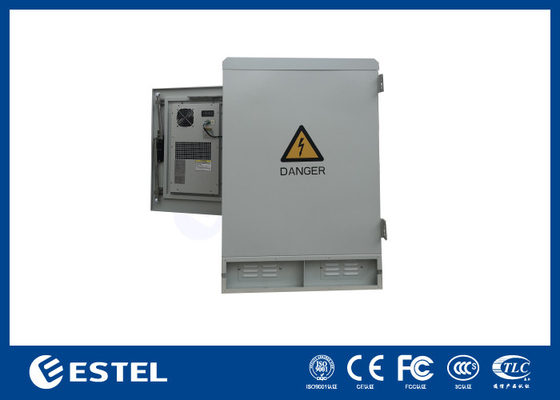

ক্যাবিনেটে 19 ′′ সরঞ্জাম ইনস্টলেশন র্যাক রয়েছে। ক্যাবিনেটে একটি এয়ার কন্ডিশনার রয়েছে, যা সামনের দরজায় ইনস্টল করা আছে।

• ক্যাবিনেটের দরজা এবং লক

ক্যাবিনেটে একটি সামনের দরজা এবং একটি পিছনের দরজা রয়েছে। ক্যাবিনেটের দরজাটি এমবেডেড কাঠামো ব্যবহার করে। দরজা খোলার কোণ 110 ° এর চেয়ে বড় এবং দরজার সীমা ডিভাইস খোলার কোণ সীমাবদ্ধ করতে পারে।লকটি চুরির প্রতিরোধী তিন পয়েন্ট লকপ্রতিটি ক্যাবিনেট দরজা খোলা দরজা সেন্সর অন্তর্ভুক্ত, পরিবেশ পর্যবেক্ষণ ইউনিট সঙ্গে একসাথে কাজ করে।


7.টেকনিক্যালএসবক্ষ

• উপাদানঃ ভাল মানের গ্যালভানাইজড ইস্পাত
• সারফেস ট্রিটমেন্টঃ ডিগ্রিসিং, ডিরস্টিং, রস্টপ্রুফ ফসফেটিং (বা গ্যালভানাইজিং), পাউডার লেপ।
• ক্যাবিনেটের লোড ভারবহনঃ ≥600kg
• প্রবেশ সুরক্ষাঃ আইপি 65
• অগ্নি প্রতিরোধ ক্ষমতাঃ GB5169.7 পরীক্ষা A মেনে চলুন
• বিচ্ছিন্নতা প্রতিরোধঃ গ্রাউন্ডিং ডিভাইস এবং ক্যাবিনেটের শরীরের অংশগুলির মধ্যে বিচ্ছিন্নতা প্রতিরোধ 2 × 104M / 500V ((DC) এর চেয়ে কম নয়।
• প্রতিরোধ ভোল্টেজঃ গ্রাউন্ডিং ডিভাইস এবং ক্যাবিনেটের শরীরের অংশগুলির মধ্যে প্রতিরোধ ভোল্টেজ 3000V ((DC) / 1min এর চেয়ে কম নয়।
• যান্ত্রিক দৃঢ়তাঃ প্রতিটি পৃষ্ঠ উল্লম্ব চাপ > 980N সহ্য করতে পারে; দরজা খোলা হলে, এর বাইরের প্রান্ত উল্লম্ব চাপ > 200N সহ্য করতে পারে।

8.মাত্রা চিত্র

9. উপাদানইনস্টলেশন

LED ল্যাম্প, LED ল্যাম্প সেন্সর, ধোঁয়া সেন্সর, দরজা সেন্সর এবং তাপমাত্রা এবং আর্দ্রতা সেন্সর মন্ত্রিসভার শীর্ষে ইনস্টল করা হয়।




ওয়াটার সেন্সরটি ক্যাবিনেটের নীচে ইনস্টল করা আছে।






পিডিইউ এবং পরিবেশ পর্যবেক্ষণ ইউনিট 19 ′′ র্যাকে ইনস্টল করা আছে।

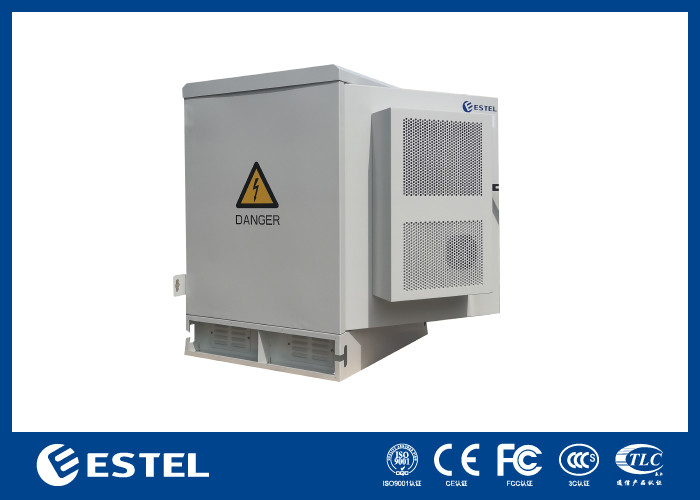

ক্যাবিনেটে মোট দুটি এয়ার কন্ডিশনার রয়েছে, একটি এয়ার কন্ডিশনার সামনের দরজায় এবং অন্যটি পিছনের দরজায় ইনস্টল করা আছে।




ক্যাবল ইনলেট

ফিডার ক্যাবল এবং অন্যান্য বাহ্যিক ক্যাবল সব নীচের তারের পদ্ধতি ব্যবহার করে।
