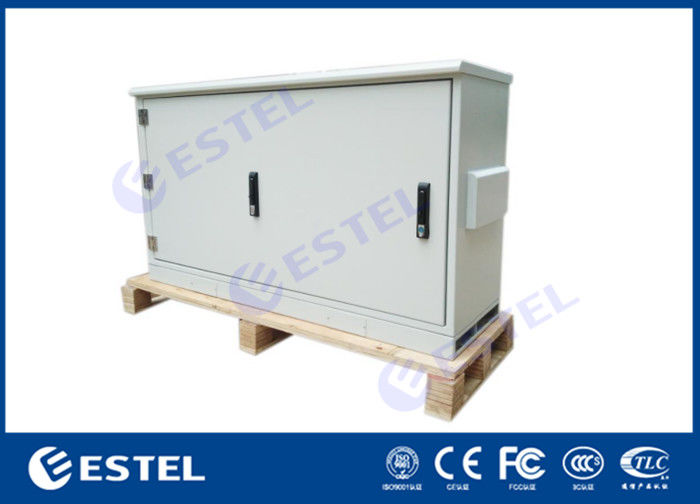

মেঝে মাউন্ট করা বহিরঙ্গন টেলিকম ঘের অ্যালুমিনিয়াম ক্যাবিনেট আইপি 65 পাউডার লেপ
পণ্যের বিবরণ
বাইরের যোগাযোগের ক্যাবিনেট
,আউটডোর টেলিকম ঘের
,অ্যালুমিনিয়াম আউটডোর টেলিকম আবরণ
পণ্যদ্রুতরেফারেন্সঃ
| মডেলঃG1141124002 | পণ্যের নাম: আউটডোর টেলিকম সরঞ্জাম ক্যাবিনেট |
| ব্র্যান্ড নামঃ ESTEL | উৎপত্তিঃ Shenzhen, PR.China |
| আকারঃ H×W×D 800×1400×400mm | অ্যাপ্লিকেশনঃ কন্ট্রোল প্যানেল ইনস্টল করার জন্য বহিরঙ্গন টেলিকম বেস |

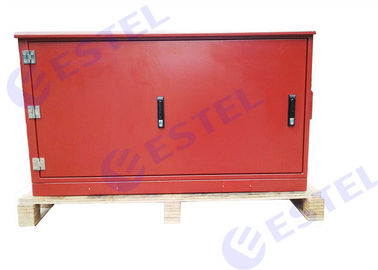

| উপাদানঃ 5052 অ্যালুমিনিয়াম | রঙঃ অক্সাইড লাল, পার্ল হোয়াইট (কস্টমাইজেশন সমর্থন) |
| সুরক্ষা শ্রেণিঃ IP65 | লেপঃ বহিরাগত ক্ষয় প্রতিরোধী পাউডার লেপ |
| শীতলকরণঃ বায়ু কন্ডিশনার এবং ফ্যান | তাপ নিরোধকঃ পিইএফ নিরোধক সহ একক প্রাচীর |
| গরমঃ গরম সিস্টেম | ক্যাবিনেট লকঃ অ্যান্টি-চুরি তিন পয়েন্ট লক |
| ক্যাবল এন্ট্রিঃ ক্যাবিনেটের নীচে থেকে | গ্রাউন্ডিং সুরক্ষাঃ তামা বার |
| মাউন্ট করা: মেঝে মাউন্ট করা | সার্টিফিকেশনঃ ISO9001, CE, 3C, FCC, TLC, IP65 |
পেমেন্ট ও শিপিংয়ের শর্তাবলী:
| ন্যূনতম অর্ডার পরিমাণঃ | ১ সেট |
| দাম: | আলোচনা |
| অর্থ প্রদানের শর্তাবলী: | এল/সি, ডি/এ, টি/টি, ওয়েস্টার্ন ইউনিয়ন, পেপাল ইত্যাদি |
| সরবরাহের ক্ষমতাঃ | 8,000 সেট প্রতি মাসে |
| ডেলিভারি সময়ঃ | ১০-১৫ কার্যদিবস |
| প্যাকেজিংঃ | কাঠের কেস |
পণ্যগুলি সমুদ্রপথে, বিমানপথে, কুরিয়ার, স্থলপথে, ট্রেনে ইত্যাদি প্রেরণ করা যেতে পারে।
ডেলিভারি সময় সাধারণত প্রায় 10-15 দিন হয়। অর্ডার পরিমাণ অনুযায়ী সঠিক সীসা সময় নিশ্চিত করা প্রয়োজন।
1.বিশেষ উল্লেখ
(১)প্রযুক্তিগত পরামিতি
| পয়েন্ট | প্রকার | টেকনিক্যাল প্যারামিটার |
| কাঠামো | মাত্রা | বাহ্যিক মাত্রাঃ W*D*H1400*400*800mm |
| বিন্যাস | ১টি কম্পার্টমেন্ট | |
| দরজা | এক সামনের দরজা, দরজা খোলার থ্রেশহোল্ড অবস্থান সীমাবদ্ধকারী এবং বহিরাগত মন্ত্রিসভা জন্য তিন পয়েন্ট অ্যান্টি-চুরি লক (সমর্থন হেডলক) সঙ্গে | |
| উপাদান | 5052অ্যালুমিনিয়াম, ২.৫ মিমি পুরু প্লেট | |
| তাপ নিরোধক | ক্যাবিনেটটি অভ্যন্তরীণ দেয়ালের উপর 20 মিমি পুরু পিইএফ তাপ নিরোধক দিয়ে সজ্জিত। | |
| কাঠামো | ঝালাই বা একত্রিত | |
| প্রবেশ সুরক্ষা | আইপি ৬৫ | |
| তাপমাত্রা নিয়ন্ত্রণ | কুলিং সিস্টেম | AC220V এয়ার কন্ডিশনার এবং DC48V ফ্যান |
| হিটিং সিস্টেম | AC220V 50Hz | |
| তাপমাত্রা | তাপমাত্রা |
কাজের তাপমাত্রাঃ -40°C ~ +55°C সঞ্চয় তাপমাত্রাঃ -50°C ~ + 70°C পরিবহন তাপমাত্রাঃ -50°C ~ +70°C |
| আর্দ্রতা | আপেক্ষিক আর্দ্রতা | ৫% থেকে ১০০% |
| চাপ | বায়ু চাপ | 62kpa ~ 101kpa (০m ~ 5000m উচ্চতার অনুরূপ) |
| বিকিরণ তীব্রতা | সৌর বিকিরণের তীব্রতা | 1120 × ((1±5%) W/m2 |
(2) আনুষাঙ্গিক তালিকা
| না, না। |
পয়েন্ট |
কুইটি। | ইউনিট |
স্পেসিফিকেশন |
| 1 | আউটডোর টেলিকম ক্যাবিনেট | 1 | সেট |
(1) বাহ্যিক মাত্রাঃ W*D*H 800*400*1400mm (২) একটি কক্ষঃ সরঞ্জাম কক্ষ (3)একটি সামনের দরজা এবং বাইরের ক্যাবিনেটের জন্য বিশেষ লক (সমর্থন হেডলক) সহ (4) উপাদানঃ5052অ্যালুমিনিয়াম,2.5mm পুরু প্লেট. (5)ক্যাবিনেটটি অভ্যন্তরীণ দেয়ালের উপর 20 মিমি পুরু পিইএফ তাপ নিরোধক দিয়ে সজ্জিত। |
| 2 | এয়ার কন্ডিশনার | 1 | সেট |
পাওয়ার সাপ্লাইঃ AC220V, 50HZ, ঠান্ডা করার ক্ষমতাঃ ১.৫ কিলোওয়াট, |
| 3 | সহায়ক সরাসরি বায়ুচলাচল ভ্যান | 2 | পিসি | 12038 DC48V |
| 4 | হিটিং সিস্টেম | 1 | সেট | পাওয়ার সাপ্লাইঃ AC220V, 50HZ |
| 5 | দরজা খোলার সীমাবদ্ধকারী | 1 | সেট | দরজা খোলার থ্রেশহোল্ড অবস্থান সীমাবদ্ধকারী |
| 6 | দরজার লক | 1 | সেট | তিন পয়েন্ট অ্যান্টি-চুরি লক একত্রিত |
| 7 | প্যাকেজ | 1 | সেট | কাঠের কেস |
2আবেদন
এই আউটডোর টেলিকম সরঞ্জাম মন্ত্রিসভা মূলত ওয়্যারলেস যোগাযোগ বেস স্টেশনে ব্যবহৃত হয়। শীতকালে পরিবেষ্টিত তাপমাত্রা সর্বনিম্ন -20 ডিগ্রি এবং গ্রীষ্মে 55 ডিগ্রি পর্যন্ত।মন্ত্রিসভা অভ্যন্তরীণ তাপমাত্রা 5 থেকে 30 ডিগ্রী রাখাযখন ক্যাবিনেটের তাপমাত্রা সেট মান পৌঁছায়, ভ্যান কাজ শুরু।
3ক্যাবিনেটের বর্ণনা
3.1 ক্যাবিনেটের কাঠামো এবং উপাদান
ক্যাবিনেটটি একটি সরঞ্জাম ক্যাবিনেট, যার মধ্যে একটি এয়ার কন্ডিশনার এবং ক্যাবিনেটের পাশের ফ্যান রয়েছে।

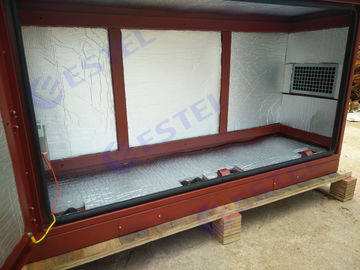

ক্যাবিনেটটি 5052 অ্যালুমিনিয়াম থেকে তৈরি, একক দেয়াল সহ, যার প্লেটটি 2.5 মিমি পুরু। অভ্যন্তরীণ দেয়ালে ফিটিং তাপ নিরোধক 20 মিমি পিইএফ। ক্যাবিনেটটি একত্রিত টাইপ।
3.২ ক্যাবিনেটের দরজা এবং লক
ক্যাবিনেটের দরজা একটি অন্তর্নির্মিত কাঠামো গ্রহণ করে। দরজা খোলার কোণ 110 ° এর বেশি এবং দরজা থ্রেশহোল্ড ডিভাইস খোলার কোণ সীমাবদ্ধ করতে পারে। লকটি অ্যান্টি-চুরি থ্রি পয়েন্ট লক,পেনডলক.
4. বৈশিষ্ট্য
4.১ বহিরঙ্গন ক্যাবিনেট ধুলো, সূর্য এবং বৃষ্টির প্রতিরোধী।
4.২ এয়ার কন্ডিশনার এবং ফ্যান ব্যবহার করে ক্যাবিনেটের শীতলতা।
4.3 -৪৮ ভিডিসি আলোকসজ্জা দিয়ে সজ্জিত।
4.4 ক্যাবিনেটের বিন্যাস যুক্তিসঙ্গত, যা তারের অ্যাক্সেস, ফিক্সিং এবং গ্রাউন্ডিং সহজ করে তোলে। ক্যাবিনেটের নীচে, পাওয়ার তারের জন্য পৃথকভাবে প্রবেশের গর্ত রয়েছে,সিগন্যাল ক্যাবল এবং অপটিক্যাল ক্যাবল.
4.5 সব ক্যাবল, সিলিং এবং তাপ বিচ্ছিন্নতা ক্যাবিনেটে ব্যবহৃত flame retardant উপকরণ থেকে তৈরি করা হয়।
4.6 পৃষ্ঠের চিকিত্সাঃ ডিগ্রেসিং, ডিআরস্টিং, রস্টপ্রুফ ফসফেটিং, পাউডার লেপযুক্ত।
4.7 প্রবেশ সুরক্ষাঃ IP65
4.8 বিচ্ছিন্নতা প্রতিরোধঃ গ্রাউন্ডিং ডিভাইস এবং ক্যাবিনেটের শরীরের অংশগুলির মধ্যে বিচ্ছিন্নতা প্রতিরোধ 2 × 104M/500V ((DC) এর চেয়ে কম নয়।
4.9 প্রতিরোধ ভোল্টেজঃ গ্রাউন্ডিং ডিভাইস এবং ক্যাবিনেটের দেহের মধ্যে প্রতিরোধ ভোল্টেজ 3000V ((DC) / 1min এর কম নয়।
5. উপাদান ইনস্টলেশন

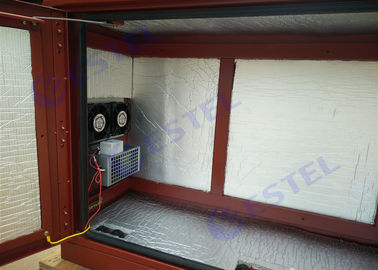

এয়ার কন্ডিশনার এবং ফ্যানগুলি ক্যাবিনেটের পাশের দিকে ইনস্টল করা আছে।
6ক্যাবল ইনলেট
ফিডার ক্যাবল এবং অন্যান্য বাহ্যিক ক্যাবলগুলি ক্যাবিনেটের নীচে অ্যাক্সেস করা হয়।
7গ্রাউন্ডিং সুরক্ষা
ক্যাবিনেটে অ্যান্টি-কোরোসিভ লেপযুক্ত কপার বার রয়েছে। তারের টার্মিনালগুলির জন্য যথেষ্ট স্ক্রু রয়েছে।
ক্যাবিনেটের ধাতব অংশটি আন্তঃসংযুক্ত করা উচিত এবং গ্রাউন্ডিং বারটিতে সংযুক্ত করা উচিত। যে কোনও দুটি পয়েন্টের মধ্যে সংযোগ প্রতিরোধের 0.1Ω এর চেয়ে কম।
ক্যাবিনেটের ভিতরে অন্যান্য সরঞ্জামগুলির সুরক্ষা গ্রাউন্ডিংটি গ্রাউন্ডিং বারটিতে সংযুক্ত করা উচিত।
8. চুরি বিরোধী নকশা
8.১ দরজার লক এর চুরির প্রতিরোধী নকশা
তিন পয়েন্ট লক
অ্যান্টি-চুরি লকটির ক্ষতি প্রতিরোধ ক্ষমতা GA/T 73-1994 ′ মেকানিক্যাল অ্যান্টি-চুরি লক ′ ক্লাস B এর প্রয়োজনীয়তা পূরণ করে।
8.২ সংযোগ এবং বন্ধন
(1) অ্যান্টি-লসিং থ্রেড কাঠামো এবং ভারবহন সংযোগ হিসাবে ব্যবহৃত হয়। স্থায়ী মন্ত্রিসভা জন্য নোঙ্গর bolts গরম ডুব galvanized bolts হয়।
(২) দরজার hinges অভ্যন্তরীণ hinge মোড ব্যবহার।
8.৩ চেহারা এবং পৃষ্ঠের চিকিত্সা
ক্যাবিনেটের পৃষ্ঠের লেপটি বাইরের বিশেষ গুঁড়া লেপ, সাদা ধূসর রঙের (প্যানটোন 428 সি) । লেপটি জিবি / টি 3181-2008 প্রয়োজনীয়তার সাথে সামঞ্জস্যপূর্ণ।
9. কারখানার ভূমিকা
কারখানার আকারঃ ৩০০০ বর্গ মিটার
প্রধান উত্পাদন লাইন সংখ্যাঃ ৫
চুক্তি উৎপাদনঃ OEM পরিষেবা দেওয়া হয়, ডিজাইন পরিষেবা
প্রস্তাবিত, ক্রেতা লেবেল প্রস্তাবিত
উৎপাদন অভিজ্ঞতাঃ ১৩ বছর
মান নিয়ন্ত্রণের ভূমিকা
আমাদের কোম্পানি দৃঢ়ভাবে মানের নীতি বাস্তবায়ন,আমরা ISO9001 সিস্টেমের প্রয়োজনীয়তা এবং সংশ্লিষ্ট বাস্তবায়ন প্রক্রিয়া কঠোরভাবে অনুযায়ী পুরো উত্পাদন প্রক্রিয়া নিয়ন্ত্রণ এবং তত্ত্বাবধানমান বিভাগ কঠোরভাবে উপাদান পরিদর্শন, উৎপাদন প্রক্রিয়া, পণ্য পরীক্ষার মত সব দিক নিয়ন্ত্রণ করে,চালান পরিদর্শন এবং ট্র্যাকযোগ্য নথি এবং পণ্য সনাক্তকরণ স্থাপন.
আমাদের মান পরিদর্শন দল বিভিন্ন মানদণ্ডের সাথে খুব পরিচিত, প্রয়োজনীয় নমুনা এবং পরীক্ষার পদ্ধতিগুলির কঠোর বাস্তবায়ন।
-
