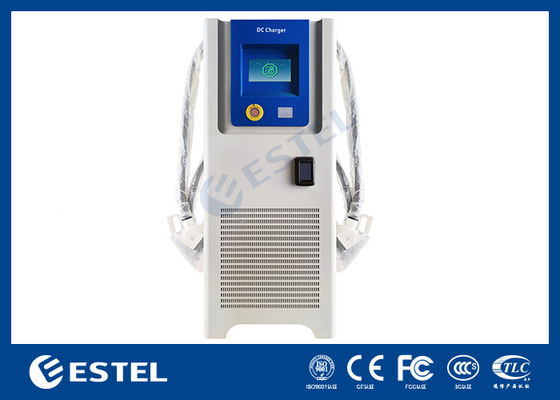

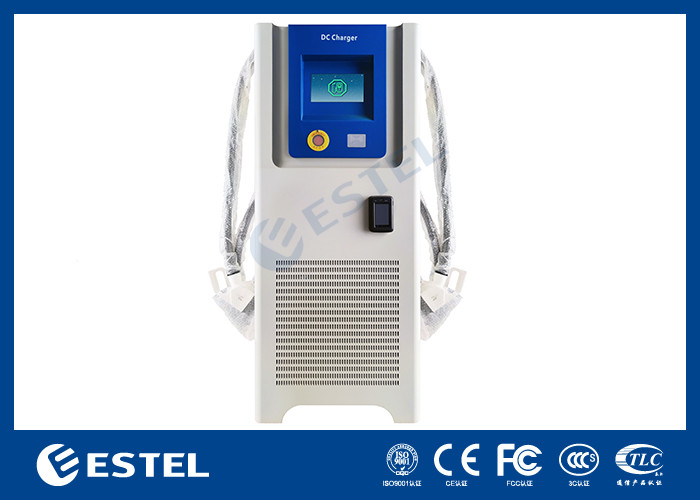

দ্রুত 30 মিনিট ইভি দ্রুত চার্জিং স্টেশন AC380V 3ph DC 120kw ইভি চার্জার
পণ্যের বিবরণ
দ্রুত 30 মিনিট ইভি দ্রুত চার্জিং স্টেশন
,এসি 380 ভি ইভি দ্রুত চার্জিং স্টেশন
,ডিসি 120kw ইভি চার্জার
দ্রুত দ্রুত 30 মিনিট চার্জিং 400km ড্রাইভিং গাড়ী ইভি চার্জার 120kwDc দ্রুত বাণিজ্যিক ইভি চার্জিং স্টেশন ইলেকট্রিক গাড়ির জন্য স্ট্যাক
1. প্রযুক্তিগত পরামিতি
ক্ষতি, ক্ষতি, খরচ বা ব্যয়গুলির জন্য প্রস্তুতকারক দায়বদ্ধ নয়
EVSE-এর যেকোনো ব্যবহারকারী (যেমন, EVSE-এর ইনস্টলেশন ইঞ্জিনিয়ার বা মালিক) যদি
এই ধরনের ক্ষতি, ক্ষতি, খরচ বা ব্যয় নির্মাতার দেওয়া প্রযোজ্য নিরাপত্তা নির্দেশাবলী মেনে চলার ব্যর্থতার ফলে ঘটে, যার মধ্যে নিম্নলিখিতগুলি অন্তর্ভুক্ত রয়েছে, কিন্তু সীমাবদ্ধ নয়ঃ
• ইভিএসই-র বিদ্যুৎ সরবরাহের ক্ষেত্রে বিদ্যুৎ বিচ্ছিন্নতা বা ব্যাঘাত।
• ইভিএসই-তে নোংরাতা বা বিদেশী পদার্থের জমা হওয়া।
• উপাদানগুলির ক্ষয়।
• সরঞ্জাম বা তার ব্যবহারের উন্নতি বা পরিবর্তন।
• সফটওয়্যার বা হার্ডওয়্যারের ক্ষতি যে কোন আইটি নিরাপত্তা সমস্যার কারণে, যেমন কিন্তু সীমাবদ্ধ নয় একটি ভাইরাস ব্রেকআউট বা সিস্টেমের ক্ষতিকারক হ্যাকিং।
• পোকামাকড়, পোকামাকড় বা এর অনুরূপ কারণে সরঞ্জামগুলির ক্ষতি বা ব্যর্থতা।
• অন্য কোন সরঞ্জামের ত্রুটির কারণে ক্ষতি বা ব্যর্থতা
কাজের পরিধি।
• অগ্নিকাণ্ড, বন্যা, ঝড় বা এর মতো বিপদজনিত কারণে ক্ষতি বা ক্ষতি বা
ইভিএসই-তে রাসায়নিক বা ক্ষতিকারক পদার্থের ফুটো বা ফুটো।
• কাজের আওতাভুক্ত নয় এমন উৎস থেকে উদ্ভূত সমস্যার কারণে ত্রুটি সনাক্তকরণ।
• অপ্রফেশনাল বা ভুল ইনস্টলেশন, মানদণ্ড মেনে চলা ইনস্টলেশন বা পণ্য নির্দিষ্ট ম্যানুয়ালের ইনস্টলেশন নির্দেশাবলী অনুসরণ না করে ইনস্টলেশন।
• অপরিহার্য অপারেশন (প্রযুক্তিগত প্রয়োজনীয়তা বা পণ্যের স্পেসিফিকেশন বা ম্যানুয়াল লঙ্ঘন),মালিক (বা TCHARGE দ্বারা অনুমোদিত নয় যে কোন তৃতীয় পক্ষের) দ্বারা চালিত অবহেলা বা মেরামত.
• TCHARGE ব্যতীত অন্য পক্ষের দ্বারা প্রযোজ্য নিরাপত্তা প্রবিধান বা অন্যান্য আইনি মানদণ্ডের অনুপস্থিতি।
• ইভিএসই-র পর্যাপ্ত বায়ুচলাচল নেই।
• ইভিএসই-র নকশা শর্তের বাইরে অপারেশন।
• ইভিএসই-র প্রাথমিক ইনস্টলেশন অবস্থান থেকে স্থানান্তর বা সামগ্রিক সিস্টেম ডিজাইন পরিবর্তন।
• ইভিএসই-তে পরিবর্তন শুধুমাত্র যদি প্রস্তুতকারক লিখিতভাবে পরিবর্তনগুলি অনুমোদন করেন।
2স্পেসিফিকেশন
| আইটেম নম্বর | 3P-120K-D2-200A-EU01 | |
|
শক্তি ইনপুট |
ইনপুট রেটিং | AC380V 3ph Wye200A সর্বোচ্চ. |
| ধাপ / তারের সংখ্যা | 3ph / L1, L2, L3, N, PE | |
| পাওয়ার ফ্যাক্টর | >০98 | |
| বর্তমান টিএইচডি | < ৫% | |
| কার্যকারিতা | > ৯৫% | |
|
শক্তি আউটপুট |
আউটপুট পাওয়ার | 120 কিলোওয়াট (2 বন্দুক) |
| আউটপুট ভোল্টেজ পরিসীমা | DC200V-1000V DC | |
| নামমাত্র আউটপুট বর্তমান | ২০০এ*২ | |
| আউটপুট নির্ভুলতা | <০.৫% (ভোল্টেজ এবং বর্তমান) | |
| সুরক্ষা | সুরক্ষা | অতিরিক্ত বর্তমান, ভোল্টেজের অধীনে, অতিরিক্ত ভোল্টেজ, অবশিষ্ট বর্তমান, ওভারজার্জ সুরক্ষা, শর্ট সার্কিট, অতিরিক্ত তাপমাত্রা, গ্রাউন্ড ত্রুটি |

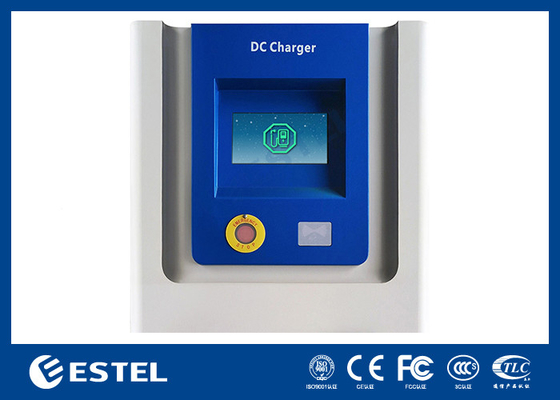

| ব্যবহারকারী ইন্টারফেস ও নিয়ন্ত্রণ | প্রদর্শন | 10 ′′ টাচ স্ক্রিন |
| সমর্থন ভাষা | ইংরেজি (অন্যান্য ভাষা অনুরোধে উপলব্ধ) | |
| চার্জ বিকল্প | অনুরোধের ভিত্তিতে প্রদান করা মূল্যের বিকল্পগুলিঃ সময়কাল অনুযায়ী মূল্য, শক্তি অনুযায়ী মূল্য, ফি অনুযায়ী মূল্য | |
| পরিবেশগত | অপারেটিং তাপমাত্রা | বিয়োগ 20 °C থেকে +55 °C (55 °C এর বেশি হলে হ্রাস) |
| সংরক্ষণের তাপমাত্রা | -৪০°সি থেকে +৭০°সি | |
| আর্দ্রতা | < ৯৫% আপেক্ষিক আর্দ্রতা, ঘনীভবনহীন | |
| উচ্চতা | ২০০০ মিটার (৬০০০ ফুট) পর্যন্ত | |
| যান্ত্রিক | প্রবেশ সুরক্ষা | আইপি ৫৪ |
| বাহ্যিক যান্ত্রিক প্রভাবের বিরুদ্ধে সুরক্ষা | আইইসি ৬২২৬২ অনুযায়ী আইকে১০ | |
| ঠান্ডা | বায়ু চাপানো | |
| চার্জিং তারের দৈর্ঘ্য | ৫ মিটার | |
| মাত্রা (W*D*H) মিমি | ৭০০*৭৮০*১৭২০ মিমি | |
| ওজন | ৩০০ কেজি |
3. মাত্রা চিত্র
4. ইনস্টলেশনের অবস্থা
1চার্জারটি একটি সমতল কংক্রিট ভিত্তিতে ইনস্টল করা উচিত, একটি তারের প্রবেশদ্বার সংরক্ষিত।
2. উল্লম্ব ঢাল ৫% এর কম।
3.চার্জারের নীচে আটটি এম৮ স্ক্রু দিয়ে বেসটিতে লাগিয়ে রাখুন।
4. তাপ অপসারণ এবং অপারেশনের জন্য চার্জারটির চারপাশে কমপক্ষে 100 সেমি দূরত্ব রাখুন
5. একটি অ্যালাইনিং সুপারিশ করা হয়.

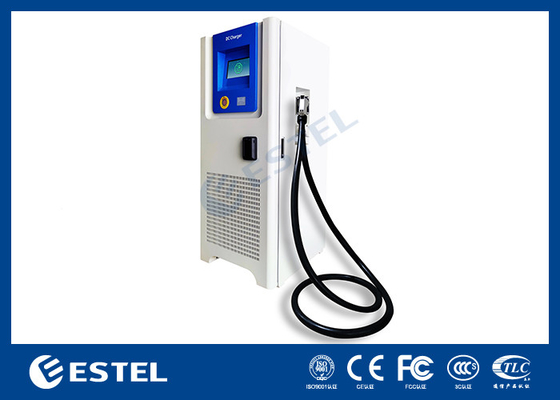

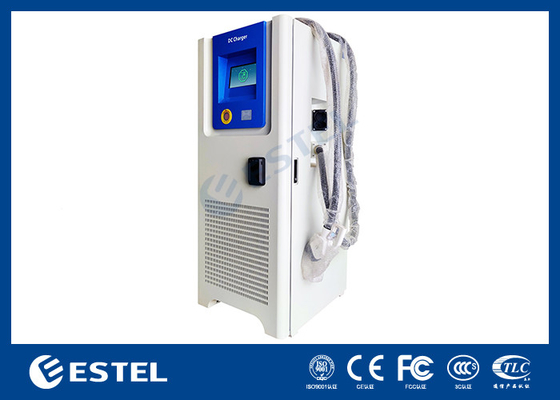

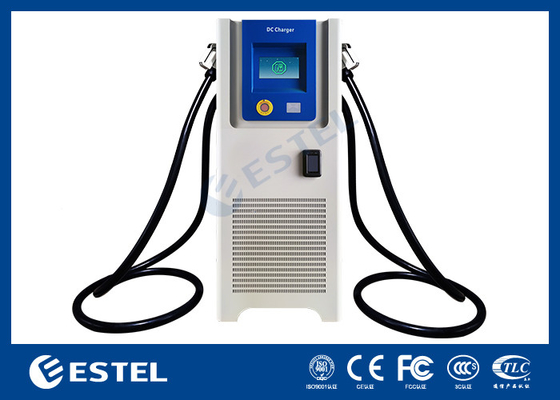

5. ডিসি চার্জিং স্টেশন বিস্তারিত

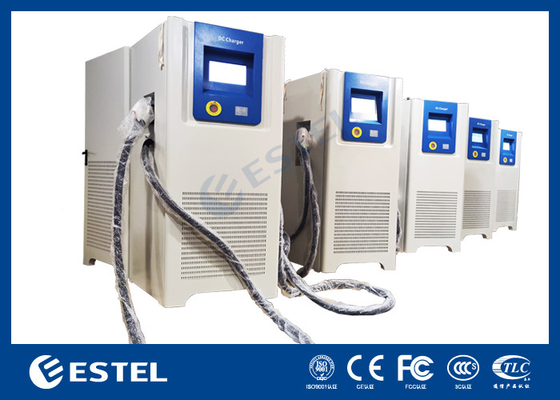

5. প্রজেক্ট কেস শো
6ইভিএসই-র পাওয়ার সাপ্লাই বন্ধ করে দাও।
• অন্যান্য কাজ যোগ্য কর্মীদের দ্বারা সম্পাদিত হবে।
• পরিষ্কার বা রক্ষণাবেক্ষণের সময় অনিয়ন্ত্রিত কর্মীদের নিরাপদ দূরত্বে রাখুন।
• যথাযথ ব্যক্তিগত সুরক্ষা সরঞ্জাম পরুন।
মালিকের জন্য রক্ষণাবেক্ষণের সময়সূচী
| কাজ | ঘনত্ব | পদ্ধতি |
| ক্যাবিনেট পরিষ্কার করো। | ৪ মাস | |
| ইভি চার্জিং ক্যাবল এবং সংযোগকারীগুলির ক্ষতির জন্য চেক করুন। | ৩ মাস | |
| ক্যাবিনেটের ক্ষতির জন্য চেক করুন। |
৬ মাস
|
|
| এয়ার ইনলেট ফিল্টার প্রতিস্থাপন করুন। | ১ বছর | |
| নিশ্চিত করুন যে EVSE এর রক্ষণাবেক্ষণ নির্মাতার দ্বারা করা হয়। | ১ বছর | |
|
বায়ু আউটলেট ফিল প্রতিস্থাপন করুন টার্স। |
প্রথম বছরের পর, তারপর ২ বছর |
7প্যাকিং
-
