ইস্পাত আউটডোর ওয়াল মাউন্ট মন্ত্রিসভা
পণ্যের বিবরণ
বহিরঙ্গন নেটওয়ার্ক মন্ত্রিসভা
,প্রাচীর মাউন্ট ঘের
ইস্পাত ওয়াল মাউন্ট আউটডোর ক্যাবিনেট / পোল মাউন্ট এনক্লোজার সরঞ্জাম ব্যাটারি ক্যাবিনেট উইথ হিট এক্সচেঞ্জার কুলিং
১ পপণ্যের বর্ণনা
১.১ উপস্থিতি

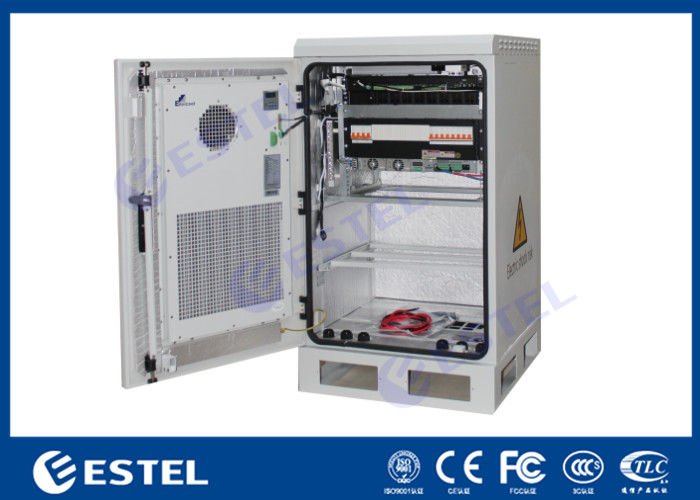

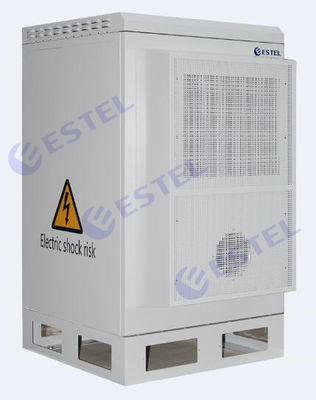

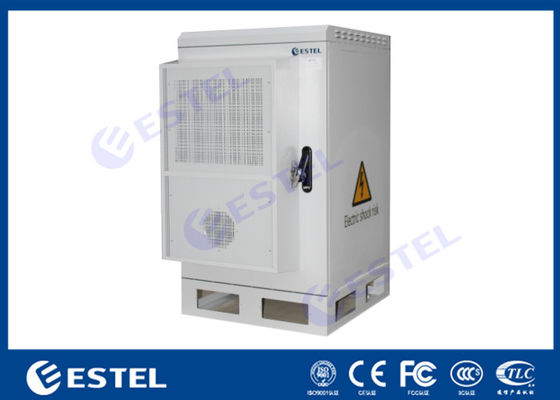

ক্যাবিনেটটি ইনস্টল করার পরে, নীচের চিত্রগুলিতে দেখানো হয়েছে
১.২ ক্যাবিনেট কনফিগারেশন
এই প্রকল্পের আউটডোর ইন্টিগ্রেটেড ক্যাবিনেট কনফিগারেশন নিম্নরূপ:
| ক্যাবিনেটের প্রকার | কনফিগারেশন | পরিমাণ | স্পেসিফিকেশন |
| প্রধান ক্যাবিনেট | ১৯ ইঞ্চি স্ট্যান্ডার্ড র্যাক | ১ | ১০ইউ |
| ব্যাটারি ধারক | ১ |
২ স্তর প্রতিটি স্তরের W×D×H ৬৫০×৬৫০×২০০ মিমি |
|
| আলো | ১ | ৪৮V ডিসি, এলইডি লাইট | |
| হিট এক্সচেঞ্জার | ১ |
ইনপুট ভোল্টেজ: DC48V হিট এক্সচেঞ্জ ক্যাপাসিটি : ১২০W/K |
|
| জরুরী ফ্যান | ২ | ৪৮V ডিসি, নিচের প্লেট এয়ার ইনটেক | |
| গ্রাউন্ডিং কপার বার | ১ | M6 বোল্ট ১০ | |
| বাসবার | ১ | M6 বোল্ট ১০ | |
| এসি এবং ডিসি পাওয়ার ডিস্ট্রিবিউশন ইউনিট | ১ |
এসি ইনপুট: ৬৩A/2P*1; এসি আউটপুট: ৬৩A/2P*1; ডিসি ইনপুট : ৬৩A/1P *1; ডিসি আউটপুট : ১৬A/1P*1; ডিসি আউটপুট : ১০A/1P*3; ডিসি আউটপুট : ৬A/1P*3 সার্কিট ব্রেকার ব্র্যান্ড: Schneider |
|
| সকেট | ১ | ৮ -বিট ইউনিভার্সাল সকেট, ২২০V ১৬A | |
| এম্বেডেড পাওয়ার সাপ্লাই | ১ |
মডেল: NetSure211 C23 DC48V, 40A ,1U ডিস্ট্রিবিউশন ইউনিট *১ ২০A রেকটিফায়ার মডিউল *২ মনিটরিং মডিউল *১ ব্র্যান্ড: Emerson |
|
| পরিবেশগত পর্যবেক্ষণ ব্যবস্থা | ১ |
১* পরিবেশ পর্যবেক্ষণ ইউনিট, ১U, SNMP যোগাযোগ; ১* ধোঁয়া সেন্সর; ১* জল সেন্সর; ১* তাপমাত্রা ও আর্দ্রতা সেন্সর; ১* টিল্ট ও শক কম্বিনেশন সেন্সর; ১* ডোর সেন্সর পাওয়ার সাপ্লাই: DC48V |
|
| বেস সিলিং প্লেট | ১ | ১ সেট-এ ৮টি টুকরা রয়েছে, সামনে থেকে পিছনে ২ ব্লক |
১.৩ ক্যাবিনেটের আকার
একটি একক ক্যাবিনেটের আকার চিত্র ৩-এ দেখানো হয়েছে। বাইরের আকার: W×D×H ৬৫০×৬৫০×১১৫০মিমি
চিত্র ৩
১.৪ ক্যাবিনেট উপাদান
একক স্তর গ্যালভানাইজড ইস্পাত + তাপ নিরোধক:
বাইরের স্তর: ১.৫মিমি গ্যালভানাইজড ইস্পাত, ভিতরের স্তর: ২০মিমি PEF তাপ নিরোধক
২ ক্যাবিনেট স্থাপন
২.১ আনপ্যাকিং
আউটডোর ইন্টিগ্রেটেড ক্যাবিনেটগুলি সাধারণত কাঠের বাক্সে প্যাক করা হয়। প্যাকেজটি খোলার সময়, ক্যাবিনেটের ক্ষতি এড়াতে যত্ন নিন।
২.২ মেঝে, প্রাচীর ঝুলানো, খুঁটি স্থাপনের পদক্ষেপ এবং মাত্রা
১ ) ল্যান্ডিং
মেঝে স্থাপনের প্রভাব চিত্র
ক্যাবিনেট বেসের আকার এবং বেস সম্প্রসারণ বোল্ট ফিক্সিং হোল অবস্থান
২ ) ওয়াল মাউন্ট
ওয়াল মাউন্টিং প্রভাব চিত্র
ওয়াল মাউন্টিং পদক্ষেপ
ওয়াল মাউন্টিং আকারের চিত্র
৩ ) পোল
পোল মাউন্টিং প্রভাব চিত্র
পোল মাউন্টিং পদক্ষেপ
পোল সাইজ
২.৩ বেস সিলিং প্লেট
যদি আপনি ক্যাবিনেটের বেস সিল করতে চান, তাহলে বেসের চারপাশে খাঁজ এবং ছিদ্র সিল করার জন্য বেস সিলিং প্লেট (ঐচ্ছিক) ব্যবহার করুন। মাউন্টিং স্ক্রুগুলি হল ক্যাবিনেট অ্যাটাচমেন্টের M5 স্টেইনলেস স্টিল স্ক্রু (চিত্র ৪ দেখুন)।
চিত্র ৪
দ্রষ্টব্য: যদি সিমেন্ট ফাউন্ডেশনটি সমতল না হয়, তবে ক্যাবিনেটের বেস লেভেল করার জন্য একটি গ্যাসকেট বা স্পেসার ব্যবহার করার পরামর্শ দেওয়া হয়।
