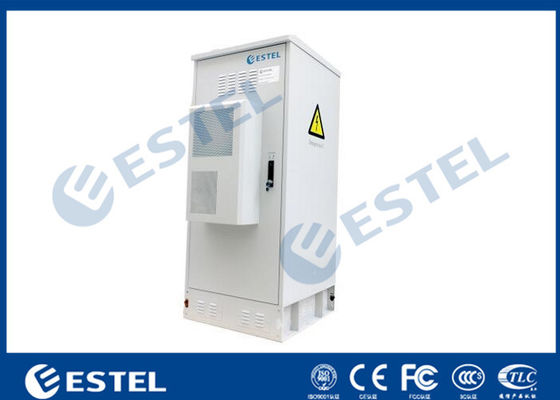

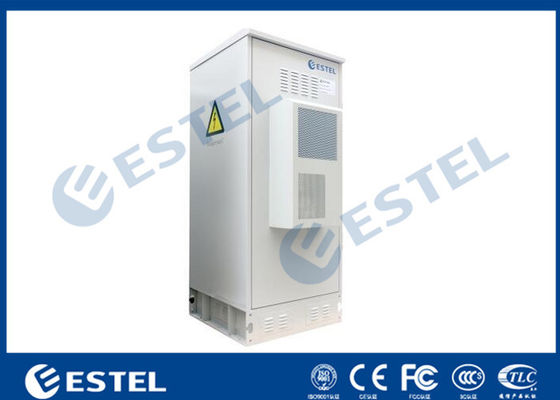

IP55 32U আউটডোর ক্যাবিনেট
পণ্যের বিবরণ
বহিরঙ্গন যোগাযোগ ক্যাবিনেট
,টেলিকম সরঞ্জাম মন্ত্রিসভা
আইপি 55 32 ইউ আউটডোর ক্যাবিনেট এয়ার কন্ডিশনার শীতল / 19 ইঞ্চি র্যাক মাউন্ট ডাবল ওয়াল বেস স্টেশন ক্যাবিনেট
1. স্পেসিফিকেশন
(১) প্রযুক্তিগত পরামিতি
| পয়েন্ট | প্রকার | টেকনিক্যাল প্যারামিটার |
| কাঠামো | মাত্রা |
বাহ্যিক মাত্রা H×W×D ১৭৫০×৭৫০×৭৫০mm; অভ্যন্তরীণ মাত্রা H × W × D 1450 × 650 × 650 মিমি। (১৯,৩২ ইউ) |
| বিন্যাস | ১টি কম্পার্টমেন্ট | |
| সরঞ্জাম ইনস্টলেশন পদ্ধতি | 19 ̊ র্যাক | |
| দরজা | একটি সামনের দরজা, এবং বহিরাগত ক্যাবিনেটের জন্য বিশেষ অ্যান্টি-চুরি তিন পয়েন্ট লক (সমর্থন হেডলক) | |
| উপাদান | গ্যালভানাইজড স্টিল, ডাবল ওয়াল, অভ্যন্তরীণ দেয়াল 0.8 মিমি পুরু, বাইরের দেয়াল 1.5 মিমি পুরু, দুটি দেয়ালের মধ্যে 20 মিমি পিইএফ তাপ নিরোধক রয়েছে। | |
| কাঠামো | ঝালাই | |
| প্রবেশ সুরক্ষা | আইপি৫৫ | |
| তাপমাত্রা নিয়ন্ত্রণ | ঠান্ডা | AC220V এয়ার কন্ডিশনার এবং DC48V ফ্যান |
| আলোর ব্যবস্থা | এলইডি ল্যাম্প | ৪৮ ভোল্ট এলইডি ল্যাম্প (অস্থায়ী), সুরক্ষা সার্কিট ব্রেকার সহ |
| তাপমাত্রা | তাপমাত্রা | কাজের তাপমাত্রাঃ -40°C ~ +55°C |
| সঞ্চয় তাপমাত্রাঃ -50°C ~ + 70°C | ||
| পরিবহন তাপমাত্রাঃ -50°C ~ +70°C | ||
| আর্দ্রতা | আপেক্ষিক আর্দ্রতা | ৫% থেকে ১০০% |
| চাপ | বায়ু চাপ | 62kpa ~ 101kpa (০m ~ 5000m উচ্চতার অনুরূপ) |
| বিকিরণ তীব্রতা | সৌর বিকিরণের তীব্রতা | 1120 × ((1±5%) W/m2 |
(২) আনুষাঙ্গিক তালিকা
| না, না। | পয়েন্ট | পরিমাণ | ইউনিট | স্পেসিফিকেশন |
| 1 | আউটডোর টেলিকম ক্যাবিনেট | 1 | সেট |
(১) বাহ্যিক মাত্রা H×W×D ১৭৫০×৭৫০×৭৫০mm; অভ্যন্তরীণ মাত্রা H×W×D ১৪৫০×৬৫০×৬৫০ মিমি। (২) 19 ′′ সরঞ্জাম র্যাক সহ একটি কম্পার্টমেন্ট। (3) একটি সামনের দরজা, এবং বহিরাগত ক্যাবিনেটের জন্য বিশেষ অ্যান্টি-চুরি তিন পয়েন্ট লক (সমর্থন হেডলক) (4) গ্যালভানাইজড স্টিল, ডাবল প্রাচীর, অভ্যন্তরীণ প্রাচীরটি 0.8 মিমি পুরু, বাইরের প্রাচীরটি 1.5 মিমি পুরু, দুটি প্রাচীরের মধ্যে 20 মিমি পিইএফ তাপ নিরোধক রয়েছে। |
| 2 | এয়ার কন্ডিশনার | 1 | সেট |
পাওয়ার সাপ্লাইঃ AC220V, 50HZ শীতল ক্ষমতাঃ 1500W |
| 3 | সহায়ক সরাসরি বায়ুচলাচল ফ্যান | 2 | পিসি | DC48V |
| 4 | পরিবেশ পর্যবেক্ষণ ব্যবস্থা | 1 | সেট |
1× পরিবেশ পর্যবেক্ষণ ইউনিট,19 ′′, 1U; NEM-500,SNMP যোগাযোগ ১x ধোঁয়া সংবেদক, ১x ওয়াটার সেন্সর, 1x তাপমাত্রা এবং আর্দ্রতা সেন্সর, 1x দরজা সেন্সর, ১x টিল্ট অ্যান্ড শক সেন্সর। |
| 5 | পাওয়ার ডিস্ট্রিবিউশন ইউনিট |
গ্রেড বি বজ্ররোধী এসি ইনপুটঃ 63A/2P ×1; এসি আউটপুটঃ 16A/1P×4; ডিসি আউটপুটঃ 16A/1P×4. উচ্চতাঃ ৪ ইউ |
||
| 6 | LED ল্যাম্প সুইচ | 1 | পিসি | LED ল্যাম্প চালু/বন্ধ করার জন্য ব্যবহৃত হয় |
| 7 | এলইডি ল্যাম্প | 1 | পিসি | DC48V |
| 8 | প্যাকেজ | 1 | সেট | কাঠের কেস |
2.অ্যাপ্লিকেশন
ET7575175-EQ আউটডোর টেলিকম সরঞ্জাম ক্যাবিনেট প্রধানত ওয়্যারলেস যোগাযোগ বেস স্টেশনে ব্যবহৃত হয়, যেমন যোগাযোগ / নেটওয়ার্ক ইন্টিগ্রেটেড পরিষেবা, 4 জি সিস্টেম,অ্যাক্সেস/ট্রান্সমিশন সুইচিং স্টেশন, জরুরী যোগাযোগ/প্রেরণ ইত্যাদি
3ক্যাবিনেটের বর্ণনা
3.1মন্ত্রিসভার কাঠামোএবং উপাদান
ক্যাবিনেটটি 19 ′′ সরঞ্জাম ইনস্টলেশন র্যাক সহ সামনের দরজায় এয়ার কন্ডিশনার এবং ফ্যান সহ সরঞ্জাম ক্যাবিনেট।
3.2 ক্যাবিনেটের দরজা এবং লক
ক্যাবিনেটের দরজা একটি অন্তর্নির্মিত কাঠামো ব্যবহার করে এবং দরজার সীমাবদ্ধ ডিভাইসটি খোলার কোণকে সীমাবদ্ধ করতে পারে। লকটি চুরির প্রতিরোধী তিন পয়েন্ট লক, সমর্থনকারী হেডলক।প্রতিটি ক্যাবিনেটের দরজা খোলা দরজা সেন্সর অন্তর্ভুক্ত, পরিবেশ পর্যবেক্ষণ ইউনিটের সাথে একত্রে কাজ করে।
4. বৈশিষ্ট্য
4.1 এই ক্যাবিনেটটি ধুলো, সূর্য এবং বৃষ্টির প্রতিরোধী, যা বাইরের পরিবেশে ব্যবহৃত হয়।
4.২ ক্যাবিনেট কুলিং এয়ার কন্ডিশনার এবং ফ্যান ব্যবহার করে।
4.৩ -৪৮ ভিডিসি আলোকসজ্জা সহ।
4.4 ক্যাবিনেটের বিন্যাস যুক্তিসঙ্গত, যা ক্যাবল অ্যাক্সেস, ফিক্সিং এবং গ্রাউন্ডিং সহজ করবে। ক্যাবিনেটের নীচে, পাওয়ার ক্যাবলের জন্য পৃথকভাবে প্রবেশের গর্ত রয়েছে,সিগন্যাল ক্যাবল এবং অপটিক্যাল ক্যাবল.
4.৫ সব ক্যাবল, সিলিং এবং তাপ নিরোধক যা ক্যাবিনেটে ব্যবহৃত হয় তা অগ্নি প্রতিরোধক উপাদান থেকে তৈরি।
4.6 ক্যাবিনেটে 19 ′′ স্ট্যান্ডার্ড ইনস্টলেশন র্যাক রয়েছে।
4.7 উপাদানঃ ভাল মানের গ্যালভানাইজড ইস্পাত
4.8 পৃষ্ঠতল চিকিত্সাঃ ডিগ্রিসিং, ডিরস্টিং, রস্টপ্রুফ ফসফেটিং (বা গ্যালভানাইজিং), পাউডার লেপ।
4.9 ক্যাবিনেটের লোড ভারঃ ≥600kg
4.১০ প্রবেশ সুরক্ষাঃ আইপি৫৫
4.11 অগ্নি প্রতিরোধ ক্ষমতাঃ GB5169.7 পরীক্ষা A মেনে চলুন
4.12 যান্ত্রিক দৃঢ়তাঃ প্রতিটি পৃষ্ঠটি >980N উল্লম্ব চাপ সহ্য করতে পারে; দরজাটি খোলা হলে, এর বাইরের প্রান্তটি >200N উল্লম্ব চাপ সহ্য করতে পারে।
4.13 বিচ্ছিন্নতা প্রতিরোধঃ গ্রাউন্ডিং ডিভাইস এবং ক্যাবিনেটের শরীরের অংশগুলির মধ্যে বিচ্ছিন্নতা প্রতিরোধ 2 × 104M / 500V ((DC) এর চেয়ে কম নয়।
4.14 প্রতিরোধ ভোল্টেজঃ গ্রাউন্ডিং ডিভাইস এবং ক্যাবিনেটের শরীরের অংশগুলির মধ্যে প্রতিরোধ ভোল্টেজ 3000V ((DC) / 1min এর চেয়ে কম নয়।
5. উপাদান ইনস্টলেশন
5.১ পিডিইউ এবং পরিবেশ পর্যবেক্ষণ ইউনিট ১৯ ′′ র্যাক এ ইনস্টল করা আছে।
5.২ এয়ার কন্ডিশনার এবং ফ্যানগুলি ক্যাবিনেটের দরজায় ইনস্টল করা আছে। যখন ক্যাবিনেটের অভ্যন্তরের তাপমাত্রা 35 ডিগ্রি সেলসিয়াসে পৌঁছে যায় তখন এয়ার কন্ডিশনারটি স্বয়ংক্রিয়ভাবে দুটি ফ্যান নিয়ন্ত্রণ করে,ফ্যান স্বয়ংক্রিয়ভাবে কাজ শুরু হবে.
6. চুরি-প্রমাণ নকশা
6.১ তিন পয়েন্ট লক
6.২ সংযোগ এবং বন্ধন
(1) কাঠামো এবং বহনকারী সংযোগ হিসাবে অ্যান্টি-লস থ্রেডেড সংযোগ ব্যবহার করুন। মন্ত্রিসভা স্থির করার জন্য অ্যাঙ্কর বোল্ট গরম ডুব galvanized bolts ব্যবহার করুন।
(২) দরজা hinges অভ্যন্তরীণ hinged মোড ব্যবহার.inside ইনস্টলেশন,ভিতরের ফিক্সিং, কোন বাইরের স্ক্রু এবং এমবেডেড ক্যাবিনেটের দরজা, এই নকশা চুরি এবং জল অ্যাক্সেস বিরুদ্ধে ক্যাবিনেট রক্ষা করতে পারেন।কাঠামো এবং বহনকারী সংযোগ হিসাবে অ্যান্টি-লস থ্রেডেড সংযোগ ব্যবহার করুন. অ্যাঙ্কর বোল্ট জন্য ফিক্সিং ক্যাবিনেট ব্যবহার গরম ডুব galvanized bolts.

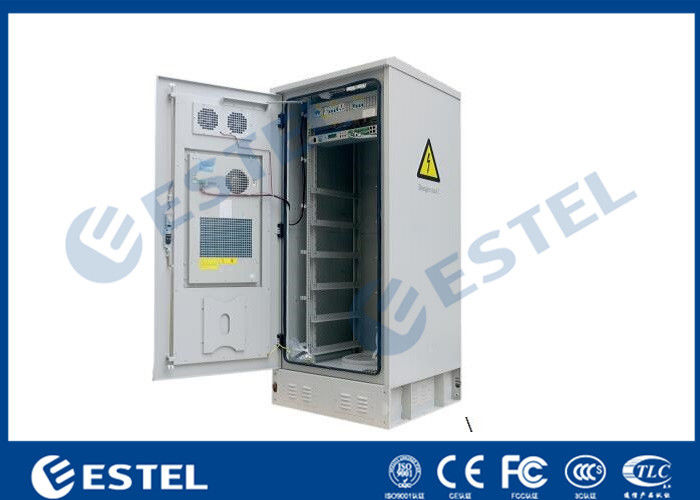

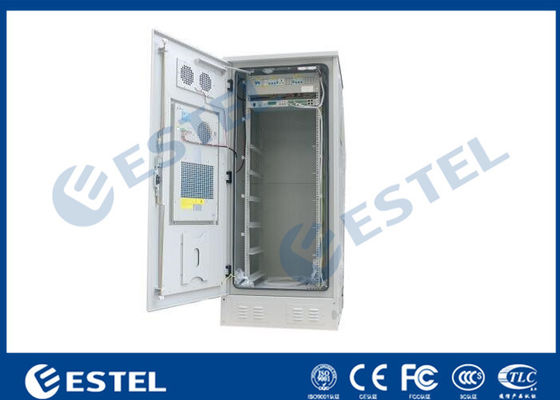

7. ক্যাবিনেটের ছবি
-
