থ্রি-ফেজ ইন্টেলিজেন্ট ইলেকট্রিসিটি কনজাম্পশন ম্যানেজমেন্ট টার্মিনাল 80A/থ্রি-ফেজ ফোর-ওয়্যার লাইভ পার্টস থেকে এনক্লোজারের ইনসুলেশন 500VDC।
I. পণ্যের সংক্ষিপ্ত বিবরণ:
থ্রি-ফেজ ইন্টেলিজেন্ট ইলেকট্রিসিটি কনজাম্পশন ম্যানেজমেন্ট টার্মিনাল থ্রি-ফেজ ওয়াট আওয়ার মিটার, টাইমড সুইচ কন্ট্রোলার, সার্কিট ব্রেকার (এয়ার সুইচ), লিকেজ প্রোটেক্টর, ওভার- এবং আন্ডার-ভোল্টেজ ট্রিপ-এর সমস্ত ফাংশন একত্রিত করে এবং একটি শক্তিশালী ক্লাউড প্ল্যাটফর্ম ম্যানেজমেন্ট সিস্টেম রয়েছে, যা আপনাকে বিদ্যুতের ব্যবহার সুরক্ষা ফাংশন কনফিগার করতে, ডিভাইসগুলির অপারেটিং অবস্থা রিয়েল টাইমে নিরীক্ষণ করতে এবং নেটওয়ার্কের মাধ্যমে ডিভাইস সুইচ নিয়ন্ত্রণ করতে দেয়। সুরক্ষক নেটওয়ার্ক যোগাযোগ, বৈদ্যুতিক শক্তি পরিসংখ্যান, সময় নিয়ন্ত্রিত সুইচ নিয়ন্ত্রণ, লিকেজ সুরক্ষা, ওভারকারেন্ট সুরক্ষা, আন্ডারভোল্টেজ/নো-ভোল্টেজ সুরক্ষা, ওভারভোল্টেজ সুরক্ষা, ওপেন-ফেজ সুরক্ষা, ফল্ট মেমরি, গ্রিড মনিটরিং এবং রিয়েল-টাইম ডিসপ্লে, ক্লোজিং-এর আগে পরীক্ষা ইত্যাদি সহ বুদ্ধিমান নিয়ন্ত্রণ ফাংশনগুলিকে একত্রিত করে এবং পণ্যটি টেলিযোগাযোগ, বৈদ্যুতিক শক্তি, নিরাপত্তা, পরিবহন ইত্যাদির মতো জনশূন্য পাবলিক সুবিধার পাওয়ার সুরক্ষায় ব্যাপকভাবে ব্যবহৃত হয়, যা ম্যানুয়াল রক্ষণাবেক্ষণের খরচ উল্লেখযোগ্যভাবে হ্রাস করে এবং ডিভাইসগুলির অপারেটিং দক্ষতা কার্যকরভাবে উন্নত করে।
II. পণ্যের কার্যাবলী:
1. বিদ্যুতের ব্যবহার পরিসংখ্যান:
সুরক্ষকের থ্রি-ফেজ বিদ্যুতের ব্যবহার পরিসংখ্যান রয়েছে এবং বিদ্যুতের ব্যবহারের পরিসংখ্যানের নির্ভুলতা গ্রেড 1 বা তার কম পর্যন্ত পৌঁছেছে। প্রতি মাসের প্রথম দিনে, এটি স্বয়ংক্রিয়ভাবে আগের মাসের বিদ্যুতের ব্যবহারের পরিসংখ্যান শূন্য করে দেবে।
2. টাইমিং সুইচ
রিয়েল-টাইম সময় রেকর্ডিং ফাংশন এবং 8টি টাইমারের গ্রুপের সাথে, সুরক্ষক ক্লাউড প্ল্যাটফর্ম ম্যানেজমেন্ট সিস্টেমের মাধ্যমে রিয়েল টাইমে সময় ক্যালিব্রেট করতে এবং টাইমারের সময় সেট করতে পারে, যা সুরক্ষকের সময় নিয়ন্ত্রিত সুইচিং অর্জন করে।
3. রিয়েল-টাইম ডিসপ্লে (নিয়ন্ত্রণযোগ্য)
সুরক্ষক প্রতিটি ফেজের বর্তমান ভোল্টেজ এবং মোট অবশিষ্ট কারেন্ট ভ্যালু (লিকেজ কারেন্ট) রিয়েল টাইমে প্রদর্শন করতে পারে। যখন কোনো ত্রুটি দেখা দেয়, তখন এটি ত্রুটির মান লক করে প্রদর্শন করবে, যা গ্রাহকদের পাওয়ার গ্রিড নিরীক্ষণের জন্য সুবিধাজনক। ডিফল্টভাবে ডিসপ্লে সবসময় চালু থাকে।
যখন সংশ্লিষ্ট ফেজের সূচক চালু থাকে, তখন এটি সেই ফেজের রিয়েল-টাইম ভোল্টেজ এবং কারেন্ট প্রদর্শন করবে। যখন মোট অবশিষ্ট কারেন্ট প্রদর্শিত হয়, তখন তিনটি ফেজের সমস্ত সূচক চালু থাকে এবং "IE=012" এর মতো তথ্য প্রদর্শিত হয়, যার অর্থ বর্তমান মোট অবশিষ্ট কারেন্ট হল 12mA।
4. লিকেজ সুরক্ষা (নিয়ন্ত্রণযোগ্য)
যখন লাইনে 15-30mA (ডিফল্ট) লিকেজ হয়, তখন সুরক্ষক 0.1 সেকেন্ডের মধ্যে সংযোগ বিচ্ছিন্ন করবে। লিকেজ অপারেটিং মান নিয়ন্ত্রণযোগ্য। লিকেজ নন-অপারেটিং কারেন্ট = 1/2 IΔn, লিকেজ অপারেটিং কারেন্ট = IΔn। এই অপারেশন থ্রেশহোল্ডটি ক্লাউড প্ল্যাটফর্ম ম্যানেজমেন্ট সিস্টেম বা ডিভাইস প্যানেল কীপ্যাডের মাধ্যমে সেট করা যেতে পারে।
5. ওভারকারেন্ট সুরক্ষা (নিয়ন্ত্রণযোগ্য)
যদি থ্রি-ফেজ সার্কিটের এক বা একাধিক ফেজের কারেন্ট ওভারকারেন্ট মানের চেয়ে বেশি হয়, অথবা ওভারকারেন্ট মানের 3 গুণের বেশি সময়ের জন্য (শর্ট-সার্কিট হিসাবে গণ্য করা হয়), তাহলে সুরক্ষক সুরক্ষার জন্য অবিলম্বে সংযোগ বিচ্ছিন্ন করবে। এই অপারেশন থ্রেশহোল্ডটি ক্লাউড প্ল্যাটফর্ম ম্যানেজমেন্ট সিস্টেম বা ডিভাইস প্যানেল কীপ্যাডের মাধ্যমে সেট করা যেতে পারে।
6. আন্ডারভোল্টেজ সুরক্ষা (নিয়ন্ত্রণযোগ্য)
যখন তিনটি ফেজের ভোল্টেজ 160V (ডিফল্ট) এর কম কিন্তু 90V এর বেশি হয়, তখন এটিকে আন্ডারভোল্টেজ হিসাবে গণ্য করা হয় এবং সুরক্ষক সংযোগ বিচ্ছিন্ন করবে। যখন থ্রি-ফেজ সার্কিটের এক বা একাধিক ফেজের ভোল্টেজ স্বাভাবিক মানে ফিরে আসে (>170V), তখন সুরক্ষক স্বয়ংক্রিয়ভাবে সংযোগ স্থাপন করবে এবং শক্তি সরবরাহ করবে। এই অপারেশন থ্রেশহোল্ডটি ক্লাউড প্ল্যাটফর্ম ম্যানেজমেন্ট সিস্টেম বা ডিভাইস প্যানেল কীপ্যাডের মাধ্যমে সেট করা যেতে পারে।
7. নো-ভোল্টেজ সুরক্ষা/নো-ভোল্টেজ ট্রিপিং
যখন তিনটি ফেজের ভোল্টেজ 90V এর কম হয়, তখন এটিকে নো ভোল্টেজ (প্রধান গ্রিড পাওয়ার ব্যর্থতা) হিসাবে গণ্য করা হয় এবং সুরক্ষক অবিলম্বে সংযোগ বিচ্ছিন্ন করবে। যখন থ্রি-ফেজ সার্কিটের এক বা একাধিক ফেজ আবার চালু হয়, তখন সুরক্ষক ক্লোজিং শর্ত অনুযায়ী সংযোগ স্থাপন করবে কিনা তা বিচার করে।
8. ওভারভোল্টেজ সুরক্ষা (নিয়ন্ত্রণযোগ্য)
যখন থ্রি-ফেজ সার্কিটের এক বা একাধিক ফেজের ভোল্টেজ 280V (ডিফল্ট) এর বেশি হয়, তখন এটিকে ওভারভোল্টেজ হিসাবে গণ্য করা হয় এবং সুরক্ষক অবিলম্বে সংযোগ বিচ্ছিন্ন করবে। যখন তিনটি ফেজের ভোল্টেজ স্বাভাবিক মানের চেয়ে কম হয় (<280V), সুরক্ষক স্বয়ংক্রিয়ভাবে সংযোগ স্থাপন করবে এবং শক্তি সরবরাহ করবে।
9. ফেজ লস সুরক্ষা (নিয়ন্ত্রণযোগ্য)
যখন থ্রি-ফেজ সার্কিটের এক বা দুটি ফেজের ভোল্টেজ 90V এর কম হয়, তখন এটিকে ফেজ লস হিসাবে গণ্য করা হয় এবং সুরক্ষক অবিলম্বে সংযোগ বিচ্ছিন্ন করবে। যখন তিনটি ফেজের ভোল্টেজ স্বাভাবিক মানে ফিরে আসে (>170V), তখন সুরক্ষক ক্লোজিং শর্ত অনুযায়ী সংযোগ স্থাপন করবে কিনা তা বিচার করে। ফেজ লস সুরক্ষা ফাংশনটি ডিফল্টভাবে বন্ধ থাকে।
10. ম্যানুয়াল অন/অফ পরীক্ষা
(1) লিকেজ অনুকরণ করতে ম্যানুয়ালি পরীক্ষা কী টিপুন, সুরক্ষকের তিনটি ফেজের লাইভ তারগুলি আউটপুট ছাড়াই সংযোগ বিচ্ছিন্ন করবে। ফল্ট বিলম্বের শেষে, সুরক্ষক ক্লোজিং শর্ত অনুযায়ী সংযোগ স্থাপন করবে কিনা তা বিচার করে।
(2) ম্যানুয়ালি পাওয়ার সুইচটি খুলুন, সুরক্ষকের তিনটি ফেজের লাইভ তারগুলি আউটপুট ছাড়াই সংযোগ বিচ্ছিন্ন করবে। আবার পাওয়ার সুইচটি বন্ধ করুন এবং কয়েক সেকেন্ড পরে সুরক্ষক ক্লোজিং শর্ত অনুযায়ী সংযোগ স্থাপন করবে কিনা তা বিচার করে।
11. রিমোট যোগাযোগ (ঐচ্ছিক)
ডিভাইস সিরিয়াল যোগাযোগ সমর্থন করে (232 বা 485 যোগাযোগ ইন্টারফেস প্রদান করে), যা শুধুমাত্র ডিভাইসের সুইচিং অবস্থা নিয়ন্ত্রণ করতে পারে না, তবে ডিভাইসের বর্তমান ভোল্টেজ, লিকেজ এবং অন্যান্য তথ্য রিয়েল টাইমে নিরীক্ষণ করতে পারে। এই ধরনের বৈশিষ্ট্য প্রয়োজন এমন গ্রাহকদের অর্ডার দেওয়ার আগে প্রস্তুতকারকের সাথে যোগাযোগ করা উচিত।
12. নেটওয়ার্ক যোগাযোগ (ঐচ্ছিক)
ডিভাইস ওয়্যার্ড ইথারনেট TCP/IP নেটওয়ার্ক যোগাযোগ এবং 4G cat.1 TCP নেটওয়ার্ক যোগাযোগ সমর্থন করে এবং ক্লাউড প্ল্যাটফর্মের মাধ্যমে ডিভাইসের সুইচিং অবস্থা নিরীক্ষণ করতে পারে, ডিভাইসের বর্তমান ভোল্টেজ, লিকেজ এবং অন্যান্য তথ্য রিয়েল টাইমে নিরীক্ষণ করতে পারে। এই ধরনের বৈশিষ্ট্য প্রয়োজন এমন গ্রাহকদের অর্ডার দেওয়ার আগে প্রস্তুতকারকের সাথে যোগাযোগ করা উচিত।
III. থ্রি-ফেজ ইন্টেলিজেন্ট ইলেকট্রিসিটি কনজাম্পশন ম্যানেজমেন্ট টার্মিনালের প্রধান প্রযুক্তিগত পরামিতি (380V/80A)
| নং। | প্রযুক্তিগত সূচক | ফাংশন বর্ণনা |
| 1 | মডেল মডেল এবং ব্রেকিং পোলগুলির সংখ্যা | 80A/থ্রি-ফেজ ফোর-ওয়্যার |
| 2 | অপারেটিং পরিবেশ (তাপমাত্রা, আর্দ্রতা, ইত্যাদি) | -50℃-85℃/≤80% |
| 3 | মাত্রা (HxWxD, mm) | 150mm x 112mm x 65 mm |

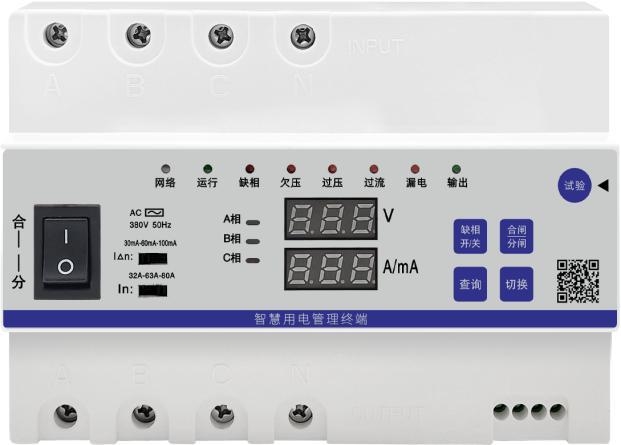

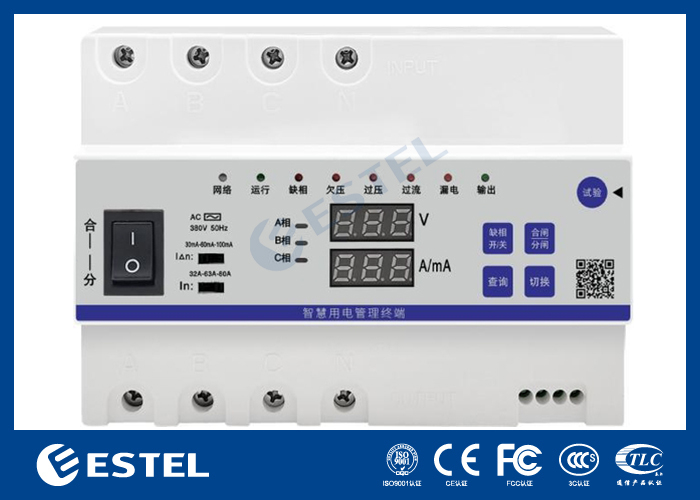

| 4 | পণ্যের প্যানেল প্যারামিটার বর্ণনা | পণ্যের প্যানেল প্যারামিটার বর্ণনা |
| 5 | পণ্যের ফাংশন সূচক |
পণ্যের অপারেটিং স্ট্যাটাস সূচক: নেটওয়ার্ক, অপারেশন, ফেজ লস, আন্ডারভোল্টেজ, ওভারভোল্টেজ, ওভারকারেন্ট, লিকেজ, আউটপুট সংশ্লিষ্ট সূচক: ফেজ A, ফেজ B, ফেজ C |
| 6 | পণ্যের ফাংশন ডিসপ্লে | ডুয়াল স্ক্রিন ডিজিটাল ডিসপ্লে, ভোল্টেজ মান, কারেন্ট মান, লিকেজ মান এবং বর্তমান মাসের বিদ্যুতের ব্যবহার প্রদর্শন করে |
| 7 | ইনসুলেটিং শক্তি | লাইভ পার্টস থেকে এনক্লোজারের ইনসুলেশন 500VDC। |
| 8 | রেটেড ইনপুট ভোল্টেজ (অপারেটিং ভোল্টেজ ওঠানামার পরিসীমা) | 220VAC (50-300) |
| 9 | রেটেড ইনপুট ভোল্টেজ ফ্রিকোয়েন্সি (ওঠানামার পরিসীমা সহ) | 50Hz(±1Hz) |
| 10 | রেটেড কারেন্ট (In) | 80A |
| 11 | ওভারকারেন্ট সুরক্ষা মান (নিয়ন্ত্রণযোগ্য) | 1A-80A নিয়ন্ত্রণযোগ্য |
| 12 | ওভারভোল্টেজ সুরক্ষা মান (নিয়ন্ত্রণযোগ্য) | 220-300V (ডিফল্ট 280V) |
| 13 | আন্ডারভোল্টেজ সুরক্ষা মান (নিয়ন্ত্রণযোগ্য) | 150-220V (ডিফল্ট 160V) |
| 14 | ওভারভোল্টেজ এবং আন্ডারভোল্টেজ সুরক্ষা অ্যাকচুয়েশন সময় | <0.5s |
| 15 | ওভারলোড সুরক্ষা অ্যাকচুয়েশন সময় | <0.5s |
| 16 | শর্ট-সার্কিট সুরক্ষা মান এবং অ্যাকচুয়েশন সময় | >In*1.15, <0.1s |
| 17 | অবশিষ্ট অ্যাকশন কারেন্ট মান এবং অ্যাকচুয়েশন সময় | 30mA, <0.1s |
| 18 | অবশিষ্ট নন-অপারেটিং কারেন্ট | লিকেজ নন-অপারেটিং কারেন্ট: 15mA |
| 19 | অবশিষ্ট অ্যাকশন কারেন্ট নিয়ন্ত্রণযোগ্য কিনা | 30mA-100mA নিয়ন্ত্রণযোগ্য |
| 20 | বিদ্যমান পণ্য প্যানেলে ম্যানুয়ালি "অবশিষ্ট অপারেটিং কারেন্ট সুরক্ষা ফাংশন" চালু/বন্ধ করা সম্ভব? | পাওয়ার সুইচটি ম্যানুয়ালি বন্ধ করা হলে, উভয় রিলে একই সাথে সংযোগ বিচ্ছিন্ন হবে এবং কোনো আউটপুট থাকবে না। |
| 21 | স্বয়ংক্রিয় পুনরায় সংযোগ বৈশিষ্ট্য | চালু/বন্ধ করা যেতে পারে। |
| 22 | ট্রিপিং শর্ত | ফাংশন সুরক্ষা মান অতিক্রম করা |
| 23 | পুনরায় সংযোগের সময় | 1 মিনিট/2 মিনিট/5 মিনিট/30 মিনিট/60 মিনিট - 10 বার |
| 24 | ক্লোজিং শর্ত | বুদ্ধিমান মনিটরিং পুনরায় সংযোগ, ম্যানুয়াল ক্লোজিং, রিমোট কন্ট্রোল |
| 25 | রিমোট মনিটরিং ফাংশন | ইথারনেট TCP/IP, Cat1 4G, এবং RS485 রিমোট ডেটা যোগাযোগ |
| 26 | নির্ভরযোগ্যতা | ডুয়াল সেন্সর, একই সাথে সুরক্ষার জন্য একাধিক সুরক্ষা সার্কিট, নিরাপদ এবং নির্ভরযোগ্য |
| 27 | পণ্যের সঙ্গতি | YD/T 2346-2011 |

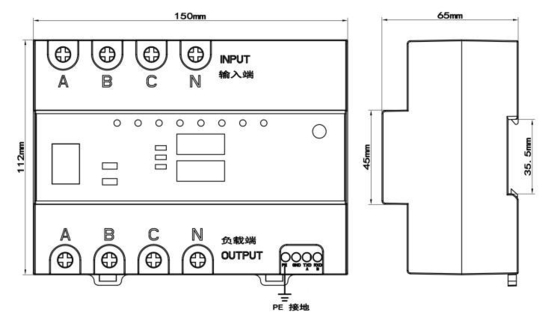

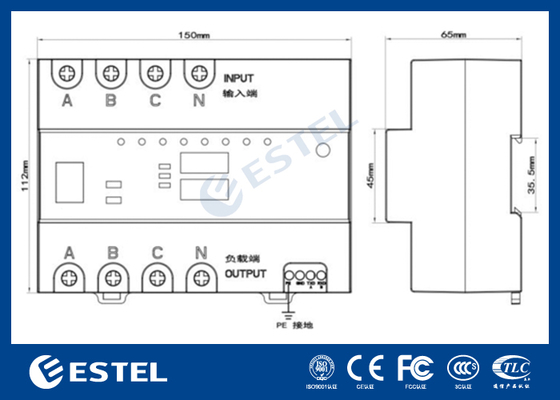

IV. পণ্যের চেহারা, ডিভাইস ইনস্টলেশন এবং মাত্রা
(1) গ্রাহকরা তাদের চাহিদা অনুযায়ী "ফেজ লস সুরক্ষা" চালু করবেন কিনা তা চয়ন করতে পারেন (ডিফল্টভাবে বন্ধ), তবে এই সুরক্ষক ব্যবহার করার সময়, ফেজ A তে পাওয়ার থাকতে হবে, অন্যথায় সুরক্ষক লোড সংযোগ বিচ্ছিন্ন করবে এবং কাজ করা বন্ধ করে দেবে।
(2) প্রকল্পের প্রয়োজনীয়তা অনুযায়ী একটি বজ্র নিরোধক (সার্জ প্রোটেক্টর) ইনস্টল করুন। যদি একটি সার্কিট ব্রেকার এবং একটি বজ্র নিরোধক থাকে, তবে উভয়ই এই সুরক্ষকের সামনে ইনস্টল করা উচিত।
(3) সুরক্ষক প্যানেলের চিহ্নিতকরণ অনুযায়ী থ্রি-ফেজ ফোর-ওয়্যার 380V পাওয়ার সাপ্লাইয়ের সাথে সংযোগ করুন (নিরপেক্ষ লাইনটি অবশ্যই এই সুরক্ষকের মধ্য দিয়ে যেতে হবে), এবং মনে রাখবেন যে ইনপুট এবং আউটপুট বিপরীত হতে পারে না। যদি একটি গ্রাউন্ড তার থাকে, তবে সুরক্ষকের সার্জ প্রতিরোধ ক্ষমতা বাড়ানোর জন্য নির্ভরযোগ্যভাবে গ্রাউন্ড করুন।
(4) সুরক্ষকটি চেসিসে ইনস্টল করুন এবং বাইরে ইনস্টল করার সময়, এটি বৃষ্টি এবং সূর্যের আলো থেকে ভালভাবে সুরক্ষিত করা উচিত।
(5) সুরক্ষকটি 8 সেকেন্ডের জন্য সক্রিয় হওয়ার পরে যদি সংশ্লিষ্ট লাল ত্রুটি সূচক চালু থাকে, তবে এটি নির্দেশ করে যে লাইনে একটি সংশ্লিষ্ট ত্রুটি রয়েছে এবং সংশ্লিষ্ট লাইনটি পরীক্ষা করা উচিত।
