কঠোর পরিবেশে পারফরম্যান্সের জন্য ইন্টিগ্রেটেড ক্যাবিনেট এবং খাঁটি ব্যাটারি ক্যাবিনেটের সাথে আউটডোর টেলিকম পাওয়ার সিস্টেম
মৌলিক বৈশিষ্ট্য
উৎপত্তি স্থান:
Shenzhen, China (Mainland)
ব্র্যান্ডের নাম:
ESTEL
সার্টিফিকেশন:
ISO9001, CE, 3C, FCC, TLC
মডেল নম্বর:
20209M-0002
বাণিজ্যিক সম্পত্তি
ন্যূনতম অর্ডার পরিমাণ:
1
দাম:
358-2143 usd
পেমেন্ট শর্তাবলী:
L/C, D/A, D/P, T/T, Western Union
সরবরাহ ক্ষমতা:
20,000 sets per month
পণ্যের সারসংক্ষেপ
১ ইন্টিগ্রেটেড ক্যাবিনেট + ১ পিওর ব্যাটারি ক্যাবিনেট এর মৌলিক তথ্যএকটি একক ক্যাবিনেট ক্রমিক নং আইটেম পরামিতি ক্যাবিনেটের বাইরের মাত্রা ১৬০০মিমি (প্রস্থ) * ১৬০০মিমি (গভীরতা) * ২২০০মিমি (উচ্চতা) (প্রান্ত এবং সামনের এবং পাশের অংশগুলি বাদে) এক স্তর বিশিষ্ট ধাতব শেল, বহিরঙ্গন পরিবেশের জন্য উপযুক্ত বেসের ...
পণ্যের বিবরণ
বিশেষভাবে তুলে ধরা:
ক্যাবিনেটের সাথে বহিরঙ্গন টেলিকম পাওয়ার সিস্টেম
,খাঁটি ব্যাটারি সহ টেলিযোগাযোগ শক্তি সিস্টেম
,কঠোর পরিবেশ টেলিকম পাওয়ার ক্যাবিনেট
Cabinet External Dimensions:
1600mm (W) * 1600mm (D) * 2200mm (H )
Base Height:
150mm
Cabinet Material:
1.5mm hot-dip galvanized sheet + 20mm PEF
Cabinet Coating Color:
RAL7035
Protection Level:
IP55
Delivery Form:
Fully packed delivery (wooden box)
Installation:
Floor mounting
Cooling:
1500W DC air conditioner
পণ্যের বর্ণনা

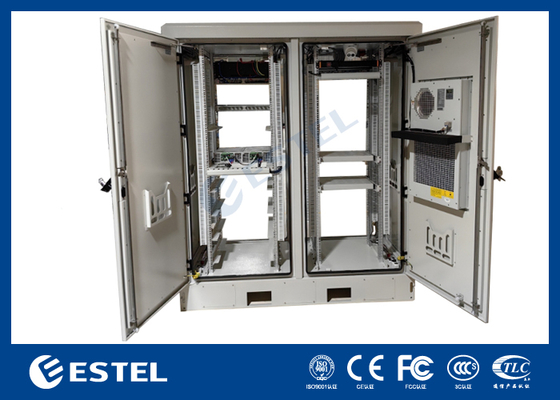

১ ইন্টিগ্রেটেড ক্যাবিনেট + ১ পিওর ব্যাটারি ক্যাবিনেট
এর মৌলিক তথ্যএকটি একক ক্যাবিনেট
| ক্রমিক নং | আইটেম | পরামিতি |
|
|
ক্যাবিনেটের বাইরের মাত্রা |
১৬০০মিমি (প্রস্থ) * ১৬০০মিমি (গভীরতা) * ২২০০মিমি (উচ্চতা) (প্রান্ত এবং সামনের এবং পাশের অংশগুলি বাদে) এক স্তর বিশিষ্ট ধাতব শেল, বহিরঙ্গন পরিবেশের জন্য উপযুক্ত |
|
|
বেসের উচ্চতা | ১৫০মিমি |
|
|
ওজন | / |
|
|
ক্যাবিনেটের উপাদান | ১.৫মিমি গরম-ডুবানো গ্যালভানাইজড শীট + ২০মিমি পিইএফ |
|
|
ক্যাবিনেটের আবরণ রঙ | আরএএল7035 |
|
|
সুরক্ষার স্তর | আইপি৫৫ |
|
|
ডেলিভারি ফর্ম | সম্পূর্ণ প্যাক করা ডেলিভারি (কাঠের বাক্স) |
|
|
স্থাপন | ফ্লোর মাউন্টিং |

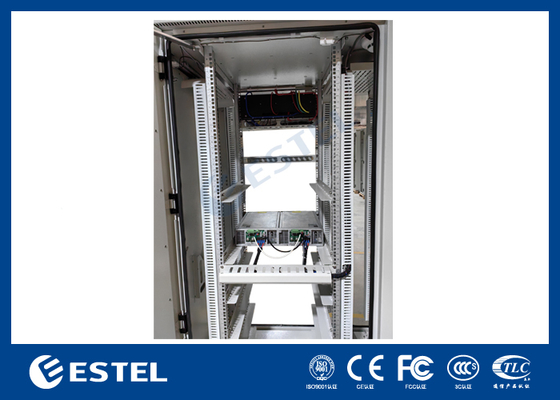

১ ইন্টিগ্রেটেড ক্যাবিনেট
| ক্রমিক নং | অংশের নাম | স্পেসিফিকেশন | পরিমাণ | ইউনিট | মন্তব্য |
|
|
বেস | ১৬০০*১৬০০*১৫০মিমি | ১ | পিসিএস | |
|
|
ক্যাবিনেটের দরজা | সামনের এবং পেছনের দরজা | ৪ | পিসিএস | |
|
|
অভ্যন্তরীণ স্থান | ১৯-ইঞ্চি ৪*৪২ ইউ র্যাক | ১ | পিসিএস | |
|
|
কুলিং | ১৫০০W ডিসি এয়ার কন্ডিশনার | ২ | পিসিএস | একটি সামনের দরজায় এবং অন্যটি পেছনের দরজায় স্থাপন করা হয়েছে |
|
|
জরুরী ফ্যান | -৪৮VDC, ৪ ১২০৩৮ ফ্যান, আইপি৫৫ সুরক্ষা, থার্মোস্ট্যাট সহ | ১ | পিসিএস | |
|
|
লক | থ্রি-পয়েন্ট অ্যান্টি-থেফ্ট লিঙ্ক লক (এ7121-এ112) | ৪ | পিসিএস | |
|
|
ডকুমেন্ট ফোল্ডার | এ৪ ফোল্ডার রাখার জন্য | ২ | পিসিএস | |
|
|
গ্রাউন্ডিং কপার বাসবার | ক্রস-সেকশনাল ক্ষেত্রফল ৬০ মিমি&sup২;, ৬ এম৬ স্ক্রু + ৩ এম৮ স্ক্রু সহ | ১ | পিসিএস | |
|
|
এলইডি লাইট | -৪৮VDC, এলইডি লাইট+সুইচ | ৪ | পিসিএস | |
|
|
বিদ্যুৎ সরবরাহ | ফটোভোলটাইক ৬০kW + রেকটিফায়ার ২৪KW | ১ | পিসিএস | |
|
|
ব্যাটারি | এলএফইএলআই-৪৮200 , -৪৮V 200Ah | ১২ | পিসিএস | |
|
|
ইনভার্টার | ৪KW, ১U | ১ | পিসিএস | |
|
|
এফএসইউ | PM5000 , ডোর সেন্সর, স্মোক সেন্সর, ওয়াটার সেন্সর, তাপমাত্রা এবং আর্দ্রতা সেন্সর সহ | ১ | সেট | |
|
|
কেবল প্রবেশ | কেবল ইনলেট এবং আউটলেটের জন্য ব্যবহৃত | ১৬ | পিসিএস | ক্যাবিনেটের নীচে অবস্থিত |
|
|
বেস সিলিং প্লেট | বেস সিলিং প্লেট এবং মাউন্টিং স্ক্রু | ১ | সেট | প্যাকেজিং আনুষাঙ্গিক |
|
|
সিলিং সিমেন্ট | কেবল ইনলেট এবং আউটলেট সিল করার জন্য ব্যবহৃত | ১ | পিসিএস | প্যাকেজিং আনুষাঙ্গিক |
|
|
এক্সপেনশন বোল্ট | M12*120 SUS304 | ৮ | পিসিএস | প্যাকেজিং আনুষাঙ্গিক |
|
|
অপারেটিং তাপমাত্রা | -৫ থেকে ৫৫°C | |||
|
|
অপারেটিং আর্দ্রতা | 5%~95% | |||
|
|
উচ্চতা | বালি/বেলেপাথরের উচ্চতা সর্বোচ্চ ৩০০০মি |
১ ব্যাটারি ক্যাবিনেট কনফিগারেশন তালিকা
| ক্রমিক নং | অংশের নাম | স্পেসিফিকেশন | পরিমাণ | ইউনিট | মন্তব্য |
|
|
বেস | ১৬০০*১৬০০*১৫০মিমি | ১ | পিসিএস | |
|
|
ক্যাবিনেটের দরজা | সামনের এবং পেছনের দরজা | ৪ | পিসিএস | |
|
|
অভ্যন্তরীণ স্থান | ১৯-ইঞ্চি ৪*৪২ ইউ র্যাক | ১ | পিসিএস | |
|
|
কুলিং | ১৫০০W ডিসি এয়ার কন্ডিশনার | ২ | পিসিএস | একটি সামনের দরজায় এবং অন্যটি পেছনের দরজায় স্থাপন করা হয়েছে |
|
|
জরুরী ফ্যান | -৪৮VDC, ৪ ১২০৩৮ ফ্যান, আইপি৫৫ সুরক্ষা, থার্মোস্ট্যাট সহ | ১ | পিসিএস | |
|
|
লক | থ্রি-পয়েন্ট অ্যান্টি-থেফ্ট লিঙ্ক লক (এ7121-এ112 | ৪ | পিসিএস | |
|
|
ডকুমেন্ট ফোল্ডার | এ৪ ফোল্ডার রাখার জন্য | ২ | পিসিএস | |
|
|
গ্রাউন্ডিং কপার বাসবার | ক্রস-সেকশনাল ক্ষেত্রফল ৬০ মিমি&sup২;, ৬ এম৬ স্ক্রু + ৩ এম৮ স্ক্রু সহ | ১ | পিসিএস | |
|
|
এলইডি লাইট | -৪৮VDC, এলইডি লাইট+সুইচ | ৪ | পিসিএস | |
|
|
ব্যাটারি | এলএফইএলআই-৪৮200 , -৪৮V 200Ah | চব্বিশ | পিসিএস | |
|
|
কেবল প্রবেশ | আইইসি 60529 সার্টিফাইড কেবল গ্রন্থি ক্যাবিনেট ইনলেট এবং আউটলেটের জন্য | ১৬ | পিসিএস | ক্যাবিনেটের নীচে অবস্থিত |
|
|
বেস সিলিং প্লেট | বেস সিলিং প্লেট এবং মাউন্টিং স্ক্রু | ১ | সেট | প্যাকেজিং আনুষাঙ্গিক |
|
|
সিলিং সিমেন্ট | কেবল ইনলেট এবং আউটলেট সিল করার জন্য ব্যবহৃত | ১ | পিসিএস | প্যাকেজিং আনুষাঙ্গিক |
|
|
এক্সপেনশন বোল্ট | M12*120 SUS304 | ৮ | পিসিএস | প্যাকেজিং আনুষাঙ্গিক |
|
|
অপারেটিং তাপমাত্রা | -৫ থেকে ৫৫°C | |||
|
|
অপারেটিং আর্দ্রতা | 5%~95% | |||
|
|
উচ্চতা | বালি/বেলেপাথরের উচ্চতা সর্বোচ্চ ৩০০০মি |
- বিদ্যুৎ সরবরাহ পরিচিতি
| পণ্যের মডেল ET481000-M7E6X | ফটোভোলটাইক ৬০ kW + রেকটিফায়ার ২৪KW | |
| সিস্টেম | আকার | / |
| ওজন | / | |
| কুলিং পদ্ধতি | ডিসি এয়ার কন্ডিশনার | |
| স্থাপন | ১৯-ইঞ্চি র্যাক মাউন্ট | |
| রুট করার পদ্ধতি | নিচে প্রবেশ এবং উপরে বের হওয়া | |
| রক্ষণাবেক্ষণ পদ্ধতি | সামনের রক্ষণাবেক্ষণ, হট সোয়াপ সমর্থন করে | |
| সুরক্ষার স্তর | আইপি২০ | |
| এসি পাওয়ার বিতরণ | ইনপুট | থ্রি-ফেজ ৩৮০Vac, সিঙ্গেল-ফেজ ২২০Vac এর সাথে সামঞ্জস্যপূর্ণ |
| ইনপুট সার্কিট ব্রেকার | ১×৬৩A/3P | |
| ফ্রিকোয়েন্সি | 45~65Hz, রেট করা মান: 50Hz/60Hz | |
| এসি এসপিডি | 20kA/40kA, 8/20μs | |
| ব্যাটারি | ব্যাটারির প্রকার এবং স্পেসিফিকেশন | লিথিয়াম ব্যাটারি, ৪৮V/200Ah |
| ব্যাটারি প্যাক | ৩৬ টুকরা, ৬× (৬× ৪৮V/200Ah ) | |
| নামমাত্র ব্যাটারির আয়ু | ৫৫.৩h@৫KW লোড@৮০% ডিসচার্জ গভীরতা | |
| সর্বোচ্চ ব্যাটারির আয়ু | ৬৯.১h@৫KW লোড@ডিসচার্জ গভীরতা ১০০% | |
| ডিসি পাওয়ার বিতরণ | আউটপুট | -43~-58VDC, রেট করা আউটপুট: -53.5VDC |
| সর্বোচ্চ ক্ষমতা | ফটোভোলটাইক ৬০kW (3kW*20) + রেকটিফায়ার ২৪kW (4kW*6) (চূড়ান্ত ক্ষমতা ১০০০A এর জন্য ডিজাইন করা হয়েছে) | |
| ব্যাটারি ফিউজ | ৬×২৫০A | |
| লোড সার্কিট ব্রেকার | এলএলভিডি: ৩ × ৬৩A/1P + ৩ × ৩২A/1P + ৩ × ২০A/1P | |
| বিএলভিডি: ২ × ৩২A/1P + ২ × ১৬A/1P + ২ × ১০A/1P + ১ × ১২৫A/2P (ইনভার্টার) | ||
| ডিসি এসপিডি | 10kA/20KA, 8/20μs | |
| রেকটিফায়ার মডিউল | ইনপুট ভোল্টেজ | 85VAC～300VAC, রেট করা মান: 220VAC |
| দক্ষতা | ≥96.6% | |
| রেট করা আউটপুট পাওয়ার | 4000W (176ac～300Vac) | |
| অপারেটিং তাপমাত্রা | -40℃~+75℃(পূর্ণ লোড আউটপুটে 50℃ এর কম) | |
| আকার | 106.5mm(W)×286mm(D)×41.5mm(1U/H) | |
| ওজন | ≤2.1kg | |
| কুলিং পদ্ধতি | ফোর্সড এয়ার কুলিং | |
| পাওয়ার ফ্যাক্টর | ≥0.99 @220Vac 20-100% লোড | |
| ফটোভোলটাইক ইনপুট পাওয়ার বিতরণ | ইনপুট | 120Vdc ~ 420Vdc , রেট করা মান: 340Vdc |
| ইনপুট সার্কিট ব্রেকার | 20 × 25A/2P | |
| ডিসি ইনপুট এসপিডি | 20 × (20kA/40kA, 8/20μs) | |
| এসোলার প্যানেল | একক বোর্ডের শক্তি | 580W |
| মোট পরিমাণ | 108 টুকরা @ 18 × (6 × 580W, 6 স্ট্রিং) | |
| পিহটোভোলটাইক মডিউল | ইনপুট ভোল্টেজ | 120Vdc ~ 425Vdc, রেট করা মান: 340Vdc |
| দক্ষতা | 96% | |
| রেট করা আউটপুট পাওয়ার | 3000W | |
| অপারেটিং তাপমাত্রা | -40℃~+75℃ (পূর্ণ লোড আউটপুটে 50℃ এর কম) | |
| আকার | 106.4mm(W)×285mm(D)×41.5mm(1U/H) | |
| ওজন | ≤2kg | |
| কুলিং পদ্ধতি | ফোর্সড এয়ার কুলিং | |
| এমপিপিটি নির্ভুলতা | ≥0.99 | |
| ইনভার্টার মডিউল | ইনপুট ভোল্টেজ | 42Vdc ~ 58Vdc, রেট করা মান: 53.5Vdc |
| দক্ষতা | ≥9 3%@53.5V ইনপুট | |
| রেট করা আউটপুট পাওয়ার | 2000VA /2000W @220Vac আউটপুট | |
| আউটপুট কারেন্ট | রেট করা 9.09A (RMS) / সর্বোচ্চ 15A (RMS) | |
| কুলিং পদ্ধতি | ফোর্সড এয়ার কুলিং | |
| ইনভার্টার সাবর্যাক এবং আউটপুট পাওয়ার বিতরণ | আকার | 482.6(W)*350.6(D)*1U(H) |
| সর্বোচ্চ ক্ষমতা | 6KW (3* 2KW ) | |
| রেট করা আউটপুট ভোল্টেজ | নামমাত্র 220Vac | |
| লোড সার্কিট ব্রেকার | 1*32A/2P | |
|
পাওয়ার মনিটরিং (MC2900) |
সংকেত ইনপুট | 3-ওয়ে এআই (2 ব্যাটারি তাপমাত্রা সেন্সর, 1 পরিবেষ্টিত তাপমাত্রা সেন্সর), 8-ওয়ে ডিআই |
| এলার্ম আউটপুট | 8-ওয়ে শুকনো কন্টাক্ট আউটপুট | |
| যোগাযোগ পোর্ট | ইউএসবি, আরএস485, এসএনএমপি | |
| ডিসপ্লে মোড | এলসিডি | |
| ইnvironment | অপারেটিং তাপমাত্রা | -40℃~+75℃(পূর্ণ লোড আউটপুটে 50℃ এর কম) |
| সংরক্ষণ তাপমাত্রা | -40℃~+70℃ | |
| অপারেটিং আর্দ্রতা | 5%~95% | |
| উচ্চতা | 0~3000m (যখন উচ্চতা 3000m এবং 4000m এর মধ্যে থাকে, তখন উচ্চতা প্রতি 200m বৃদ্ধিতে সর্বোচ্চ অপারেটিং তাপমাত্রা 1°C হ্রাস পায়) | |
