HM385-25/100T1(3P+N) নিম্ন-ভোল্টেজ সার্ge প্রোটেক্টিভ ডিভাইস (SPD) - নিম্ন-ভোল্টেজ পাওয়ার সিস্টেমের সাথে সংযুক্ত সার্ge প্রোটেক্টিভ ডিভাইস
১ সুযোগ
সার্ge প্রোটেক্টিভ ডিভাইস প্রধানত নিম্ন-ভোল্টেজ বিতরণ ব্যবস্থা এবং বজ্র নিরোধক বা অন্যান্য ক্ষণস্থায়ী ওভারভোল্টেজ সুরক্ষার বৈদ্যুতিক সরঞ্জামগুলিতে প্রয়োগ করা হয়।
২ আদর্শিক উল্লেখ
GB/T 18802.11
নিম্ন-ভোল্টেজ সার্ge প্রোটেক্টিভ ডিভাইস (SPD)-পার্ট ১১: নিম্ন-ভোল্টেজ পাওয়ার সিস্টেমের সাথে সংযুক্ত সার্ge প্রোটেক্টিভ ডিভাইস- প্রয়োজনীয়তা এবং পরীক্ষার পদ্ধতি
GB 2828.1
গুণাবলী দ্বারা পরিদর্শন করার জন্য নমুনা পদ্ধতি-পার্ট ১: লট-বাই-লট পরিদর্শনের জন্য গ্রহণযোগ্য গুণমান সীমা (AQL) দ্বারা সূচীকৃত নমুনা স্কিম
GB/T191 প্যাকেজিং-পণ্যের হ্যান্ডলিংয়ের জন্য চিত্রলিপি চিহ্নিতকরণ
GB/T 2423.1
পরিবেশগত পরীক্ষা - পার্ট ২: পরীক্ষার পদ্ধতি - পরীক্ষা A: কোল্ড
GB/T 2423.2
পরিবেশগত পরীক্ষা - পার্ট ২: পরীক্ষার পদ্ধতি - পরীক্ষা A: কোল্ড
GB/T 2423.4
বৈদ্যুতিক এবং ইলেকট্রনিক পণ্যের পরিবেশগত পরীক্ষা - পার্ট ২: পরীক্ষার পদ্ধতি - পরীক্ষা
Db: আর্দ্রতা, চক্রাকার (১২ঘণ্টা+১২ঘণ্টা চক্র)
GB/T4208 এনক্লোজার দ্বারা প্রদত্ত সুরক্ষার মাত্রা (IP কোড)
GB/T4943.1
অডিও/ভিডিও, তথ্য এবং যোগাযোগ প্রযুক্তি সরঞ্জাম—পার্ট ১: নিরাপত্তা
YD/T 1235.1
প্রয়োজনীয়তা
টেলিযোগাযোগ স্টেশন/সাইটের নিম্ন-ভোল্টেজ বিতরণ সিস্টেমের সাথে সংযুক্ত সার্ge প্রোটেক্টিভ ডিভাইসের কর্মক্ষমতা প্রয়োজনীয়তা
YD/T 1235.2
টেলিযোগাযোগ স্টেশন/সাইটের নিম্ন-ভোল্টেজ বিতরণ সিস্টেমের সাথে সংযুক্ত সার্ge প্রোটেক্টিভ ডিভাইসের পরীক্ষার পদ্ধতি
IEC 61643-11
নিম্ন-ভোল্টেজ পাওয়ার বিতরণ সিস্টেমের সাথে সংযুক্ত সার্ge প্রোটেক্টিভ ডিভাইস - পার্ট
১১: কর্মক্ষমতা প্রয়োজনীয়তা এবং পরীক্ষার পদ্ধতি
DIN EN 61643-11
নিম্ন-ভোল্টেজ সার্ge প্রোটেক্টিভ ডিভাইস - পার্ট ১১: নিম্ন-ভোল্টেজ পাওয়ার সিস্টেমের সাথে সংযুক্ত সার্ge প্রোটেক্টিভ ডিভাইস; প্রয়োজনীয়তা এবং পরীক্ষা
UL1449
সার্ge প্রোটেক্টিভ ডিভাইস
৩ কার্যকরী কর্মক্ষমতা
৩.১ বর্ণনা

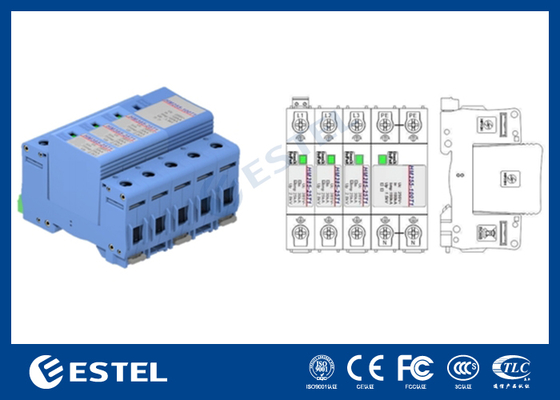

পণ্যটিতে বিল্ট-ইন ওভারহিটিং এবং ওভারকারেন্ট সুরক্ষা ফাংশন রয়েছে যা 35 মিমি DIN রেল ইনস্টলেশন এবং প্রতিস্থাপনযোগ্য সার্ge সুরক্ষা মডিউল গ্রহণ করে, যা ইনস্টল এবং রক্ষণাবেক্ষণ করা সহজ, এছাড়াও এতে দূরবর্তী নিয়ন্ত্রণের জন্য একটি রিমোট ফেইলিউর অ্যালার্ম পোর্ট (নো-অ্যাক্টিভ কন্টাক্ট) রয়েছে। পণ্যটিতে বিল্ট-ইন বাসবার এবং অ্যালার্ম পোর্ট সিরিজে সংযুক্ত থাকে, গ্রাহকের জন্য সহজ ওয়্যারিংয়ের জন্য শুধুমাত্র একটি পোর্ট রাখা হয়।
৩.২ কর্মক্ষমতা
৪ পণ্যের ইনস্টলেশন
৪.১.১ ইনস্টল করুন
অনুমোদিত পেশাদার ব্যক্তি ইনস্টলেশন এবং রক্ষণাবেক্ষণের জন্য অনুমোদিত; পণ্যটি সুইচবোর্ডের 35 মিমি রেলে ইনস্টল করা যেতে পারে, যা সরঞ্জামের মধ্যে রয়েছে; সার্ge প্রোটেক্টরের জন্য কেভিন সংযোগ সুপারিশ করা হয়, অথবা সাধারণ সমান্তরাল সংযোগ ব্যবহার করা যেতে পারে (যেমন চিত্র ১-এ দেখানো হয়েছে)
সারণী ১. প্রতিটি পোর্টের জন্য প্রস্তাবিত সংযোগের স্পেসিফিকেশন

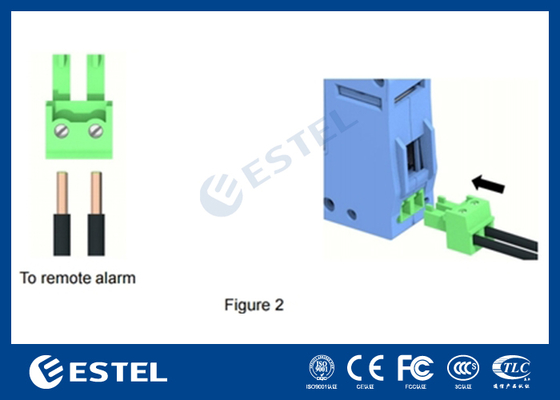

অ্যালার্ম সংযোগ টার্মিনালটি অ্যাস্টারের শীর্ষে অবস্থিত। যখন দূরবর্তী পরিদর্শন এবং নিয়ন্ত্রণের প্রয়োজন হয়, প্রথমে প্লাগটি সরিয়ে ফেলুন এবং তারপরে অ্যালার্ম লিডটিকে সংশ্লিষ্ট সংযোগের গর্তে প্রবেশ করান। একটি SL2.5 আকারের ফ্ল্যাট স্ক্রু ড্রাইভার ব্যবহার করুন, স্ক্রুগুলি শক্ত করুন এবং প্লাগটিকে আবার জায়গায় প্রবেশ করান (যেমন চিত্র ২-এ দেখানো হয়েছে)। ওয়্যারিং সম্পন্ন হওয়ার পরে, সংযোগ লুপটি আবার পরীক্ষা করুন এবং নিশ্চিত করুন যে এটি সঠিক এবং নির্ভরযোগ্য। পাওয়ার চালু হওয়ার সাথে সাথে সার্ge সুরক্ষা ডিভাইসটি অবিলম্বে কার্যকরী অবস্থায় থাকতে পারে।

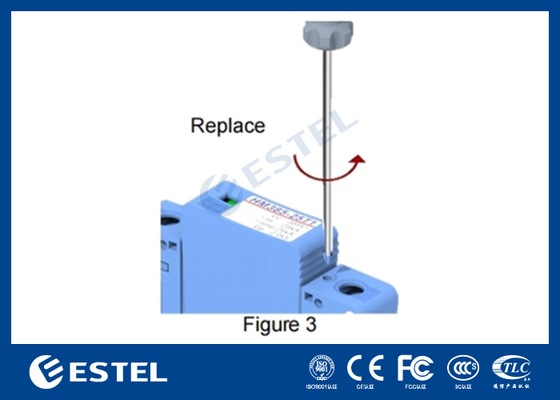

সার্ge সুরক্ষা মডিউলটি প্রতিস্থাপন করার প্রয়োজন হলে, পণ্যের লোগোর দিকের তীরচিহ্নের দিকে একটি SL2.5 ফিলিপস স্ক্রু ড্রাইভার ব্যবহার করুন এবং স্ক্রুগুলি আলগা করুন এবং নীচের চিত্র ৩-এ দেখানো হিসাবে জোর করে সার্ge সুরক্ষা মডিউলটি টেনে বের করুন। মডিউলটি পুনরায় ইনস্টল করার সময়, 0.5N-m টর্কের একটি পরিসরের সাথে স্ক্রুগুলি শক্ত করার পরামর্শ দেওয়া হয়।
নোট:
সার্ge সুরক্ষা ডিভাইসের বেস সিটের ইনস্টলেশন এবং রক্ষণাবেক্ষণের সময় পাওয়ার সংযোগ বিচ্ছিন্ন করা উচিত।
বৈদ্যুতিক শক লাগার ক্ষেত্রে পাওয়ার চালু থাকা অবস্থায় কাজ করবেন না। সুরক্ষিত লাইনটিকে অসুরক্ষিত লাইন বা PE লাইনের পাশে সংযুক্ত করবেন না। গ্রাউন্ডিং তারের বিভাগ, দৈর্ঘ্য এবং সংযোগ পদ্ধতি অবশ্যই আপেক্ষিক মানগুলির সাথে সঙ্গতিপূর্ণ হতে হবে; অন্যথায় সার্ge সুরক্ষা ডিভাইসটি সঠিকভাবে কাজ করতে পারবে না। সার্ge সুরক্ষা ডিভাইসটি স্বাভাবিকভাবে কাজ করার সময় বিশেষ রক্ষণাবেক্ষণের প্রয়োজন হয় না, তবে সংযোগ কেবল এবং অ্যালার্ম উইন্ডোটি পর্যায়ক্রমে পরীক্ষা করা উচিত। যখন একটি অ্যালার্ম উইন্ডো লাল হয়, তখন এর অর্থ হল সার্ge সুরক্ষা মডিউলটি ত্রুটিপূর্ণ এবং অবিলম্বে প্রতিস্থাপন করা উচিত। যদি রিমোট অ্যালার্ম পোর্ট সংযুক্ত থাকে, তবে একটি অ্যালার্ম সংকেত থাকবে।
