পণ্যের বিবরণ:
প্রদান:
|
| Rectifier Module Rated power: | 3000W(176~300VAC) | System Dimension(mm): | 482.0(W)*350(D)*5U(H) |
|---|---|---|---|
| AC Distribution Input mode: | 220Vac（L-L） | DC Distribution Output voltage: | -43~-58VDC, rated value: -53.5VDC |
| Controller Signal input: | 4 AI (3 Battery temp., 1 ambient temp) ,6 DI (SPD, 6 common DI) | Environment Operating temperature: | -40℃~+75℃ |

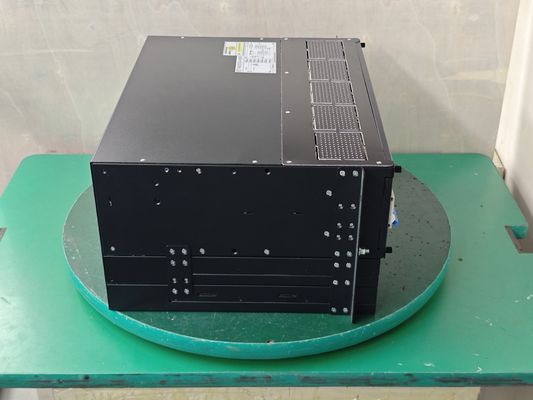

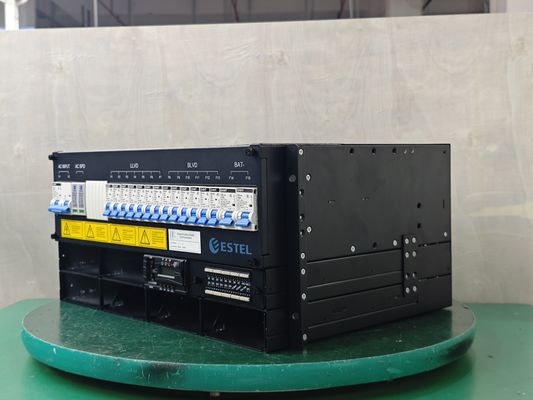

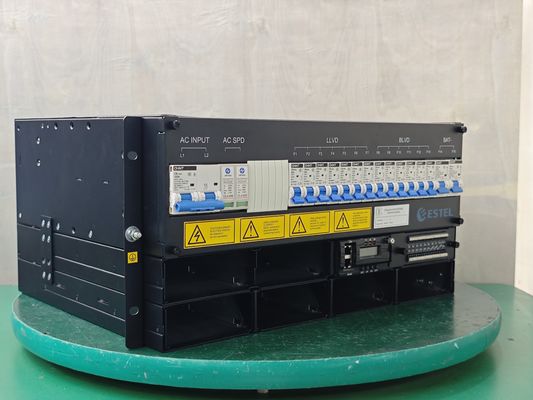

5 ইউ এমবেডেড পাওয়ার সিস্টেম
পরিচিতি
ESTEL ET48300 M5E65A একটি নতুন এমবেডেড কমপ্যাক্ট পাওয়ার সাপ্লাই, যা একটি অভিনব আর্কিটেকচারাল ডিজাইনের বৈশিষ্ট্যযুক্ত যা একটি ছোট আকার এবং উচ্চ শক্তি ঘনত্ব (৫ ইউতে ২৪ কেডব্লিউ পর্যন্ত) সরবরাহ করে।এই ব্যবস্থায় গ্রাহকের নমনীয়তাকে অগ্রাধিকার দেওয়া হয়.
ফাইবার এবং মাইক্রোওয়েভ ট্রান্সমিশন, অ্যাক্সেস ডিভাইস, সুইচগুলির সমালোচনামূলক অ্যাপ্লিকেশন চাহিদা মেটাতে 5 ইউ উচ্চতার কমপ্যাক্ট ডিজাইন। এসি / ব্যাটারি / লোড এমসিবি সহ সিস্টেমের সর্বাধিক শক্তি 300 এ।ক্যাবল MCB এবং বাসবার সঙ্গে সামনের অ্যাক্সেস হয়.এমআর৪৮ সিরিজের রেক্টিফায়ারগুলি এমসি২৬০০ কন্ট্রোলারের সাথে যুক্ত নিরাপদ, নির্ভরযোগ্য এবং নমনীয় অপারেশন গ্যারান্টি দেয়। বেশিরভাগ ক্যাবিনেটের জন্য যথেষ্ট কমপ্যাক্ট, এটি একটি আদর্শ প্রতিস্থাপন ইউনিট।ইএসটিইএল এর প্রমাণিত প্রযুক্তির উপর নির্মিত, এমআর৪৮ সিরিজ ভবিষ্যতের চাহিদা মেটাতে প্রস্তুত।
মূল বৈশিষ্ট্য
অ্যাপ্লিকেশন দৃশ্যকল্প
বিশেষ উল্লেখ
| প্রোডাক্ট মডেল | ET48300 M5E65A | ||
| সিস্টেম | মাত্রা ((মিমি) | 482.0 ((W) *350 ((D) *5U ((H) | |
| ওজন | ≤20kg (সঠিককারী ছাড়া) | ||
| শীতল করার মোড | প্রাকৃতিক শীতলতা | ||
| ইনস্টলেশন মোড | ১৯ ইঞ্চি র্যাক বা ক্যাবিনেটের ভিতরে ইনস্টল করা | ||
| ক্যাবলিং মোড | উপরের প্রবেশদ্বার এবং উপরের প্রস্থান | ||
| রক্ষণাবেক্ষণ মোড | সামনের রক্ষণাবেক্ষণ, সমর্থন মডিউল গ্রেড পরিবর্তন | ||
| সুরক্ষা স্তর | আইপি ২০ | ||
| এসি বিতরণ | ইনপুট মোড | 220Vac ((L-L) | |
| ইনপুট ক্ষমতা | ১×১২৫এ/২পি | ||
| ইনপুট ভোল্টেজ পরিসীমা | 90 ~ 300Vac | ||
| এসি এসপিডি | 20kA/40kA, 8/20μs | ||
| ডিসি বিতরণ | আউটপুট ভোল্টেজ | -43~-58VDC, নামমাত্র মানঃ -53.5VDC | |
| সর্বাধিক ক্ষমতা | 18kW ((6×3KW) | 24kW ((6×4KW) | |
| ব্যাটারি ব্রেকার | 2×125A/1P | ||
| লোড ব্রেকার |
LLVD:3×63A/1P, 2×40A/1P, 2×32A/1P BLVD: ২×১৬A/1P, ২×১০A/1P, ২×৬A/1P |
||
| সংশোধক মডিউল | ইনপুট ভোল্টেজ | 85VAC ₹300VAC, নামমাত্র 220VAC | |
| কার্যকারিতা | ≥96%@পিক ভ্যালু | ||
| নামমাত্র শক্তি | 3000W ((176~300VAC) | ||
| কাজের তাপমাত্রা | -40°C~+75°C ((পরিপূর্ণ আউটপুট 50°C এর নিচে) | ||
| মাত্রা | 106.5mm(W) ×286mm(D) ×41.5mm ((1U/H) | ||
| ওজন | ≤2kg | ||
| শীতল করার মোড | ফ্যান দিয়ে জোর করে ঠান্ডা করা | ||
|
কন্ট্রোলার
|
সিগন্যাল ইনপুট | ৪ এআই (৩ ব্যাটারি টেম্প, ১ পরিবেষ্টিত টেম্প) ৬ ডিআই (এসপিডি, ৬ সাধারণ ডিআই) | |
| অ্যালার্ম আউটপুট | 6 শুষ্ক যোগাযোগ | ||
| যোগাযোগ বন্দর | LAN/RS232/RS485 ইন্টারফেস, LAN-SNMP, TCP/IP | ||
| প্রদর্শন মোড | এলসিডি | ||
| পরিবেশ | অপারেটিং তাপমাত্রা | -40°C~+75°C (পুরো লোডে কাজ করার সময়, তাপমাত্রা 50°C এর বেশি নয়) | |
| সংরক্ষণের তাপমাত্রা | -৪০°সি-+৭৫°সি | ||
| অপারেটিং আর্দ্রতা | 0% ~ 95% ((অ-কন্ডেনসিং) | ||
| উচ্চতা | 0 ~ 3000m ((যদি উচ্চতা 2000m থেকে 3000m এর মধ্যে থাকে তবে সর্বোচ্চ অপারেটিং তাপমাত্রা 200m দ্বারা উচ্চতা বৃদ্ধি হিসাবে 1 °C হ্রাস পায়।) | ||
চিত্র
MR483000HG2B-CS
| এসিইনপুট | ডিসি আউটপুট | ||
| ইনপুট ভোল্টেজ (নামমাত্র) | 110VAC/220VAC | আউটপুট ভোল্টেজ | -৪২ থেকে -৫৮ ভিডিসি, রেটঃ -৫৩.৫ ভিডিসি |
| ইনপুট ভোল্টেজ রেঞ্জ | 85 থেকে 290VAC | সর্বোচ্চ দক্ষতা | > ৯৬% |
| সর্বাধিক ইনপুট বর্তমান | ১৮ এ | সর্বাধিক ক্ষমতা | ৩০০০W |
| ইনপুট ফ্রিকোয়েন্সি | ৪৫ থেকে ৬৫ হার্জ | সর্বাধিক আউটপুট বর্তমান | 56.১এ |
| পাওয়ার ফ্যাক্টর | ≥0.99 (220VAC @ 20% থেকে 100% লোড) | টিএইচডি | ≤৫% @ ৫০% থেকে ১০০% লোড |
| নিয়ন্ত্রণ ও পর্যবেক্ষণ | পরিবেশ | ||
| যোগাযোগ প্রোটোকল | হতে পারে | ই এম সি | EN55032 ক্লাস B;EN55035;IEC61000-3-2;IEC61000-3-3 |
| এলইডি | সবুজ-স্বাভাবিক; হলুদ-সতর্কতা; লাল-ভঙ্গি | নিরাপত্তা | UL62368-1;EN62368-1;IEC62368-1 |
MR484000SG1-GS
l সর্বোচ্চ কার্যকারিতা >96.5%
l 45°C থেকে 75°C পর্যন্ত পাওয়ার ডিরেটিং
l <১৭৬ ভিএসি এ আউটপুট পাওয়ার রেটিং
l উচ্চ শক্তি ঘনত্ব
| এসিইনপুট | ডিসি আউটপুট | ||
| ইনপুট ভোল্টেজ (নামমাত্র) | 110VAC/220VAC | আউটপুট ভোল্টেজ | -৪২ থেকে -৫৮ ভিডিসি, রেটঃ -৫৩.৫ ভিডিসি |
| ইনপুট ভোল্টেজ রেঞ্জ | 85 থেকে 290VAC | সর্বোচ্চ দক্ষতা | > ৯৬.৫% |
| সর্বাধিক ইনপুট বর্তমান | ২৬ এ | সর্বাধিক ক্ষমতা | ৪৩৫০ ওয়াট |
| ইনপুট ফ্রিকোয়েন্সি | ৪৫ থেকে ৬৫ হার্জ | সর্বাধিক আউটপুট বর্তমান | 81.৩এ |
| পাওয়ার ফ্যাক্টর | ≥0.99 (220VAC @ 20% থেকে 100% লোড) | টিএইচডি | <3% @ ≥50% লোড |
| নিয়ন্ত্রণ ও পর্যবেক্ষণ | পরিবেশ | ||
| যোগাযোগ প্রোটোকল | হতে পারে | ই এম সি | EN55032 ক্লাস B;EN55035;IEC61000-3-11;IEC61000-3-12 |
| এলইডি | সবুজ-স্বাভাবিক; হলুদ-সতর্কতা; লাল-ভঙ্গি | নিরাপত্তা | UL62368-1;EN62368-1;IEC62368-1 |
MC2600 নিয়ামক
পরিচিতি
এমসি২৬০০ হল মেগমিট দ্বারা বিকাশিত নতুন প্রজন্মের ডিসি পাওয়ার কন্ট্রোলার। কন্ট্রোলারটি প্রাথমিক প্রসেসর হিসাবে এআর ৩২-বিট কর্টেক্স-এম৪সিপিইউ গ্রহণ করে। এমসি২৬০০ অনেকগুলি বৈশিষ্ট্য এবং ফাংশন সরবরাহ করে, এবং একটি আরও শক্তসমর্থব্যবহারকারী-বান্ধব, এবং সহজেই ব্যবহারযোগ্য ইন্টারফেস, শক্তিশালী হাব্রিড পাওয়ার ম্যানেজমেন্ট ফাংশন, যার মধ্যে রয়েছে ডিজেল ম্যানেজমেন্ট, ভিআরএলএ এবং ইথিয়াম-আয়ন ব্যাটারি এবং সৌর মডিউল।
মূল বৈশিষ্ট্য
পরিমাপ
24 x অ্যানালগ এবং 9 x ডিজিটাল ইনপুট রিডিং সহঃ সিস্টেম ভোল্টেজ, লোড বর্তমান, ব্যাটারি বর্তমান, ব্যাটারি তাপমাত্রা, 8 * Dl, 8 * D0, ইত্যাদি
যোগাযোগ
কন্ট্রোলারটি হোস্ট কম্পিউটারের সাথে 2 টি মোডে যোগাযোগ করেঃ Rs485 এবং ইথারনেট (WEB বা SNMP) । অপারেশনাল প্যারামিটার সেটিং এবং সম্পাদনা,ডাটা লগ ডাউনলোড এবং ইতিহাস এলার্ম WEB ব্রাউজারের মাধ্যমে পাওয়া যায়. কন্ট্রোলার এবং সংশোধনকারী এবং সৌর মডিউলগুলির মধ্যে যোগাযোগ CAN যোগাযোগ ব্যবহার করে।
এসএনএমপি প্রোটোকল ব্যাটারি বিএমএস, ডিজি বা এক্সটেনশন ফাংশন ডিভাইসের জন্য জিইটি, এসইটি এবং ট্র্যাপ 4xআরএস 485 পোর্টগুলি সমর্থন করে
অ্যালার্ম ইতিহাস লগ
সিস্টেম বিশ্লেষণের জন্য 1000 ইভেন্ট অ্যালার্ম ইতিহাস লগ, FlFO
সিস্টেম স্টার্ট লোগ
আউটপুট ভোল্টেজ এবং লোড বর্তমানের 1000 রেকর্ড এবং ব্যাটারি পরীক্ষার ইতিহাসের 50 রেকর্ড
এলসিডি ও এলইডি
128 x 32 এলসিডি স্ক্রিন অ্যাক্সেস অবস্থা, অ্যালার্ম, ব্যবহারকারীর সেটিংস প্রদর্শন করে; সবুজ/হলুদ/লাল LEDs অপারেশন অবস্থা এবং অ্যালার্ম নির্দেশ করে
ব্যাটারি ব্যবস্থাপনা
ব্যাটারি ব্যবস্থাপনা
এলার্ম/ঘটনা
MC2900 নিয়ামক
পরিচিতি
ম্যাক২৯০০ হল মেগমিট দ্বারা বিকাশিত সর্বশেষ প্রজন্মের ডিসি পাওয়ার কন্ট্রোলার। এটি এআরএম কর্টেক্স-এ৮ সিপিইউ, ২৫৬এনফ্ল্যাশ, ৫১২এম এসআরএএম এবং লিনাক্স অপারেটিং সিস্টেমের উপর ভিত্তি করে। ম্যাক২৯০০ আরও শক্তিশালী, ব্যবহারকারী-বান্ধব অফার করে।,এবং সহজেই ব্যবহারযোগ্য ইন্টারফেসকন্ট্রোলারটি সংশোধনকারী, সৌর মডিউল, বায়ু মডিউল, ডিসি / ডিসি মডিউল, এইচভিডিসি মডিউলডিজেল, ভিআরএলএ ব্যাটারি এবং লিথিয়াম-আয়ন ব্যাটারির পরিচালনা ফাংশন সরবরাহ করে।
মূল বৈশিষ্ট্য
পরিমাপ
22 x অ্যানালগ এবং 12 x ডিজিটাল ইনপুট রিডিং সহঃ সিস্টেম ভোল্টেজ, লোড বর্তমান, ব্যাটারি বর্তমান, ব্যাটারি তাপমাত্রা, পরিবেষ্টিত তাপমাত্রা, পরিবেষ্টিত আর্দ্রতা,12*Dl. 8*DO. ইত্যাদি
যোগাযোগ
কন্ট্রোলারটি হোস্ট কম্পিউটারের সাথে 2 মোডে যোগাযোগ করেঃ Rs485 এবং ইথারনেট (টিসিপি / পি, ইউডিপি, এইচটিপিএস এবং এসএনএমপি) ।অপারেশন ইতিহাস এবং অ্যালার্ম ইতিহাস ডাউনলোড করা যাবে WEB ব্রাউজারেকন্ট্রোলার এবং রিক্টিফায়ার এবং সৌর মডিউলগুলির মধ্যে যোগাযোগ CAN যোগাযোগ ব্যবহার করে।
এসএনএমপি প্রোটোকল ব্যাটারি বিএমএস, ডিজি বা এক্সটেনশন ফাংশন বোর্ডের জন্য জিইটি, এসইটি এবং ট্র্যাপ 4xআরএস 485 পোর্টগুলি সমর্থন করে
অ্যালার্ম ইতিহাস লগ
২০০০০০ ইতিহাস এলার্ম এবং ১০০০০০ ইতিহাস ঘটনা
সিস্টেম স্টার্ট লোগ
5000 ব্যাটারি পরীক্ষার লগ, 5000 ব্যাটারি চার্জ লগ, 5000 ব্যাটারি স্রাব লগ, 5000 ডিজি চলমান লগ
এলসিডি ও এলইডি
বর্তমান অপারেটিং শর্ত, এলার্ম, ব্যবহারকারীর সেটিংস অ্যাক্সেস করার জন্য 128 x 160 এলসিডি স্ক্রিন প্রদর্শন; সবুজ/হলুদ/লাল LED অপারেশন অবস্থা এবং এলার্ম নির্দেশ করে
সংগ্রহ ও পরিচালনা
ব্যাটারি ব্যবস্থাপনা
l বুট এবং ফ্ল্যাট ম্যানেজমেন্ট
l চার্জ বর্তমান সীমা ব্যবস্থাপনা
l তাপমাত্রা ক্ষতিপূরণ
এলভিডি
ব্যাটারি পরীক্ষা
মিডপয়েন্ট ভোল্টেজ ক্ষমতা গণনা
আমি শীর্ষ কাটা
লিথিয়াম ব্যাটারি ব্যবস্থাপনা
I ব্যাটারি ক্যাপাসিটি অনুযায়ী স্যুইচ করুন
আমি ব্যাটারি ভোল্টেজ অনুযায়ী স্যুইচ
ডিজি টেস্ট
l অবশিষ্ট জ্বালানী গণনা
l শক্তির অগ্রাধিকার ব্যবস্থাপনা
l সংশোধনকারী শক্তি সঞ্চয় ব্যবস্থাপনা
l সংশোধনকারী ঘূর্ণন
এলার্ম/ঘটনা
