DC48V 450A ব্যাকআপ পাওয়ার সাপ্লাই সিস্টেম 19-ইঞ্চি 6U স্ট্যান্ডার্ড রেক্টিফায়ার পাওয়ার টেলিকমিউনিকেশন ক্যাবিনেট
পণ্যের বিবরণ
১৯ ইঞ্চি টেলিযোগাযোগ সংশোধনকারী সিস্টেম
,DC48V ব্যাক-আপ পাওয়ার সাপ্লাই সিস্টেম
,রেক্টিফায়ার পাওয়ার টেলিকমিউনিকেশন ক্যাবিনেট
19 ইঞ্চি স্ট্যান্ডার্ড রেক্টিফায়ার পাওয়ার টেলিকমিউনিকেশন ক্যাবিনেটের জন্য ব্যাকআপ পাওয়ার সাপ্লাই সিস্টেম
1. 6U 27KW রেক্টিফায়ার সিস্টেম
"48VDC রেক্টিফায়ার সিস্টেম" সাধারণত একটি ধ্রুবক বর্তমান (DC) পাওয়ার সিস্টেমকে বোঝায় যা 48 ভোল্ট (VDC) আউটপুট দেয়। এই ধরনের সিস্টেমগুলি সাধারণত টেলিযোগাযোগে ব্যবহৃত হয়,
ডেটা সেন্টার, শিল্প নিয়ন্ত্রণ, এবং অন্যান্য অ্যাপ্লিকেশন যা স্থিতিশীল DC শক্তি প্রয়োজন।
এই সিস্টেমের মূল উপাদান, সংশোধনকারী প্রধানত বৈদ্যুতিক বিদ্যুৎকে ধ্রুবক বিদ্যুৎতে রূপান্তর করে।
ET48450 এর মধ্যে রয়েছে বিতরণ ইউনিট, রেক্টিফায়ার মডিউল, রূপান্তর মডিউল, মনিটরিং মডিউল। নিম্নলিখিত টেবিলের মতো স্ট্যান্ডার্ডঃ
| কনফিগারেশন | সংশোধক মডিউল | মন্তব্য |
| স্ট্যান্ডার্ড | জিবি ৪৯৪৩ | বিস্তারিত জানার জন্য, মডিউলগুলির স্পেসিফিকেশন দেখুন |
| স্ট্যান্ডার্ড | IEC/EN 62368-1 | |
| স্ট্যান্ডার্ড | EN 55032 ক্লাস A,GR1089 ইস্যু 4,R3-10, R3-11, R3-12 ক্লাস B উত্তর আমেরিকা দ্বারা প্রত্যয়িত | |
| স্ট্যান্ডার্ড | EN300386, CLASSA |
2. 5U 27KW সংশোধনকারী সিস্টেম দ্রুত বিবরণঃ
| এসি বিতরণ | ডিসি বিতরণ | ||
| ইনপুট মোড | ৩৮০ ভিএসি থ্রি-ফেজ | আউটপুট ভোল্টেজ | 42 থেকে -58VDC,নামমাত্র মানঃ-53.5VDC |
| ইনপুট ক্ষমতা | ৬৩ এ | লোড ব্রেকার |
LLVD:63A/1Px8; LLVD2:63A/1Px8 BLVD:63A/1Px8, ডিফল্টরূপে কোন সার্কিট ব্রেকার নেই, ব্যবহারকারীর স্ব-কনফিগারেশন |
| ইনপুট ফ্রিকোয়েন্সি | ৪৫ থেকে ৬৬ হার্জ,নামমাত্র মানঃ৫০ হার্জ/৬০ হার্জ | এসপিডি | 10kA/20kA,8/20μs |
| সংশোধনকারী | কন্ট্রোলার | ||
| ইনপুট ভোল্টেজ | 85 থেকে 290VAC,নমিত 220VAC | উচ্চতা | 3Al ((2 ব্যাটারি তাপমাত্রা,1 পরিবেষ্টিত তাপমাত্রা) 2 RS485,7 D |
| কার্যকারিতা | > ৯৬% | সিগন্যাল ইনপুট | 6 শুষ্ক যোগাযোগ |
| নামমাত্র শক্তি | 3000W ((176 থেকে 290VAC | যোগাযোগ বন্দর | RS485,SNMP |
| কাজের তাপমাত্রা | -১০°C থেকে +৭৫°C ((পরিপূর্ণ আউটপুট ৫৫°C এর নিচে) | প্রদর্শন মোড | এলসিডি |
| সিস্টেম | পরিবেশ | ||
| শীতল মোড | প্রাকৃতিক শীতলতা | অপারেটিং তাপমাত্রা | 10°C থেকে +55°C |
| ক্যাবলিং মোড | উপরের প্রবেশদ্বার এবং উপরের প্রস্থান | সংরক্ষণ তাপমাত্রা | 40°C থেকে +75°C |
| রক্ষণাবেক্ষণ মোড | সামনের রক্ষণাবেক্ষণ | অপারেটিং আর্দ্রতা | ৫% থেকে ৯৫% (অ-কন্ডেনসিং) |
|
সুরক্ষা স্তর |
আইপি ২০ |
উচ্চতা |
০ থেকে ৪০০০ মিটার ((যদি উচ্চতা ৩০০০ মিটার থেকে ৪০০০ মিটারের মধ্যে থাকে, উচ্চতা ২০০ মিটার বাড়ার সাথে সাথে সর্বোচ্চ অপারেটিং তাপমাত্রা ১ ডিগ্রি সেলসিয়াস কমে যায়) |
পণ্যের বৈশিষ্ট্য
1) রেক্টিফায়ার মডিউল সক্রিয় পাওয়ার ফ্যাক্টর ক্ষতিপূরণ প্রযুক্তি গ্রহণ করে, এবং পাওয়ার ফ্যাক্টর মান 0 পৌঁছায়।99.
2) এসি ইনপুট ভোল্টেজের স্বাভাবিক কাজের পরিসীমা 90 ̊290 ভি, একক ফেজ, (323 ভি ~ 480 ভি এসি, 3 ফেজ) পর্যন্ত বিস্তৃত।
3) রেক্টিফায়ার মডিউলটি ফুল-ব্রিজ সফট-সুইচিং প্রযুক্তি গ্রহণ করে এবং কার্যকারিতা 96% পর্যন্ত।
৪) স্মার্ট ব্যাটারি ম্যানেজমেন্ট। লোড পাওয়ার অফ এবং ব্যাটারি লো-ভোল্টেজ সুরক্ষা (এলভিএলডি + এলভিবিডি) এবং সেকেন্ডারি পাওয়ার অফ (সেকেন্ডারি পাওয়ার সুইচ) ফাংশন রয়েছে,যা তাপমাত্রা ক্ষতিপূরণ মত ফাংশন উপলব্ধি করতে পারেন, স্বয়ংক্রিয় সমীকরণ এবং ভাসমান চার্জ নিয়ন্ত্রণ, স্বয়ংক্রিয় ভোল্টেজ নিয়ন্ত্রণ, ব্যাটারি ক্ষমতা গণনা, এবং অনলাইন ব্যাটারি পরীক্ষা।
5) রেক্টিফায়ার মডিউলটি ক্ষতিহীন হট-স্টাপেবল প্রযুক্তি, প্লাগ এবং প্লে গ্রহণ করে এবং প্রতিস্থাপনের সময়টি 1 মিনিটেরও কম।
6) নেটওয়ার্কযুক্ত নকশা, একাধিক যোগাযোগ ইন্টারফেস (যেমন RS485, শুকনো যোগাযোগ), নমনীয় নেটওয়ার্কিং, বাস্তব সীমাবদ্ধ স্থানীয় এবং দূরবর্তী পর্যবেক্ষণ, unattended প্রদান।
7) এসি এবং ডিসি পক্ষের জন্য বজ্রপাত সুরক্ষা নকশা, বজ্রপাতের জন্য উপযুক্ত।
8) ত্রুটি সুরক্ষা এবং ত্রুটি বিপদাশঙ্কা ফাংশন সমর্থন।
9) বন্ধুত্বপূর্ণ অপারেশন এবং রক্ষণাবেক্ষণ প্রাচীরের বিরুদ্ধে ইনস্টল করা যেতে পারে, কার্যকরভাবে স্থান সংরক্ষণ।
১০) অতি-নিম্ন বিকিরণ। উন্নত ইলেক্ট্রোম্যাগনেটিক সামঞ্জস্যপূর্ণ নকশা গ্রহণ করুন।

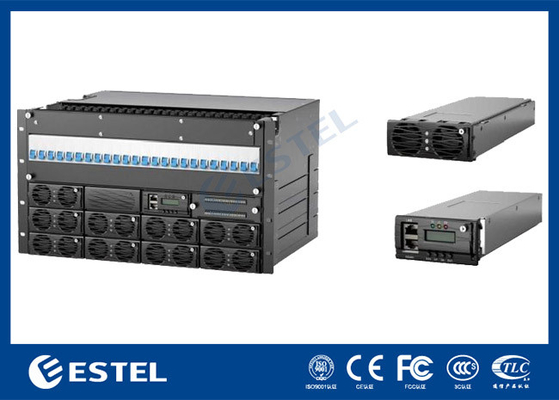

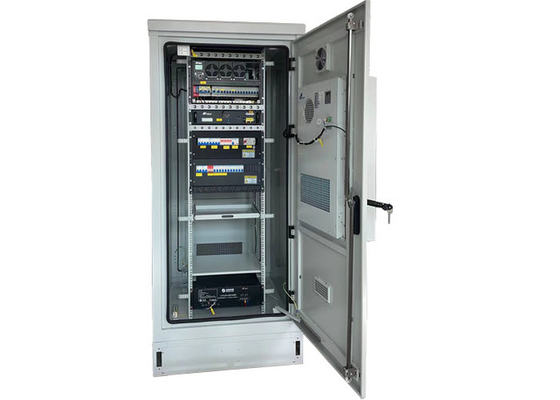

3রেক্টিফায়ার সিস্টেমের ছবিঃ
-
