পণ্যের বিবরণ:
প্রদান:
|
| মাত্রা: | H2200 মিমি × ডাব্লু 750 মিমি × ডি 750 মিমি | পাওয়ার ইনপুট: | গ্রিড পাওয়ার, সৌর শক্তি, ডিজেল জেনারেটর, ব্যাটারি ব্যাকআপ সহ |
|---|---|---|---|
| পাওয়ার সাব্র্যাক: | 9 ইউ, নিয়ামক সহ | এসি ইনপুট: | তিন পর্ব: 200 ~ 240 ভ্যাক/346 ~ 415 ভ্যাক; একক-পর্ব: 200 ~ 240 ভ্যাক |
| ডিজি ইনপুট: | সমর্থন | পিভি সিস্টেম: | 9 কেডব্লিউ (কাস্টমাইজ করা যায়, সর্বোচ্চ 12 কেডব্লু) |
| সংশোধনকারী সিস্টেম: | ২৪ কিলোওয়াট | ডিসি আউটপুট: | -48ভিডিসি |
| পিডিইউ: | কাস্টমাইজড আউটপুট শক্তি বিতরণ প্যানেল সহ | কুলিং: | ৩০০০W |
| আইপি গ্রেড: | আইপি৫৫ | প্যাকেজ: | কাঠের কেস |
| বিশেষভাবে তুলে ধরা: | টেলিযোগাযোগ বিদ্যুৎ সরবরাহ ব্যবস্থা,হাইব্রিড এনার্জি টেলিকম পাওয়ার সিস্টেম,টেলিকমিউনিকেশন পাওয়ার সিস্টেম |
||
সৌর বিদ্যুৎ গ্রিড ডিজেল জেনারেটর ব্যাটারি বাইরের টেলিযোগাযোগ সাইট পাওয়ার সাপ্লাই জন্য হাইব্রিড টেলিকম পাওয়ার সিস্টেম
1. পরিচিতি
ইএসটিইএল হাইব্রিড এনার্জি টেলিকম পাওয়ার সিস্টেম একটি হাইব্রিড পাওয়ার সাপ্লাই সলিউশন যা টেলিকমিউনিকেশন সরঞ্জামগুলির প্রধান শক্তি উত্স হিসাবে সৌর শক্তি, ডিজেল জেনারেটর (ডিজি) এবং গ্রিড শক্তি ব্যবহার করে।
এটি একটি নির্ভরযোগ্য বিদ্যুৎ ব্যবস্থা গড়ে তুলতে স্বচ্ছ এবং কম খরচে বিশুদ্ধ শক্তি ব্যবহার করে। এটি আধুনিক টেলিযোগাযোগ পরিষেবাগুলির জন্য উচ্চমানের বিদ্যুৎ সরবরাহ করে।এবং টেলিযোগাযোগ পরিষেবা প্রদানকারী সংস্থাগুলিকে এমন এলাকায় তাদের ব্যবসা সম্প্রসারণে সহায়তা করবে যেখানে গ্রিড পাওয়ার নেই।, অথবা গ্রিড পাওয়ার সাপ্লাই অস্থির।

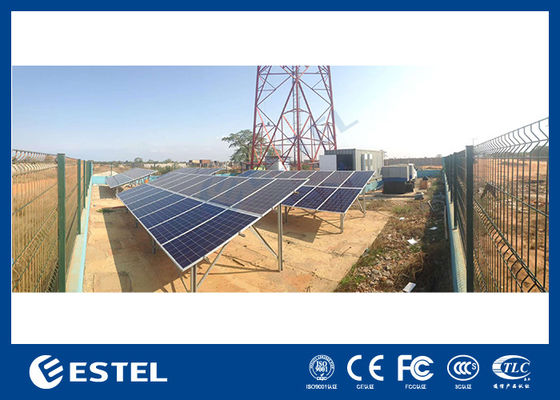

2আবেদন
3টেলিকম পাওয়ার সিস্টেমকাঠামো
এটি একটি বহিরঙ্গন টেলিযোগাযোগ ক্যাবিনেট, টেলিযোগাযোগ পাওয়ার সিস্টেম, একটি শীতল সিস্টেম, ব্যাটারি, পরিবেশ পর্যবেক্ষণ ইউনিট এবং সেন্সর নিয়ে গঠিত।

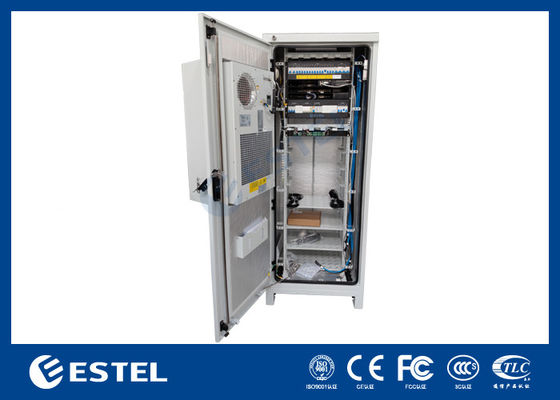

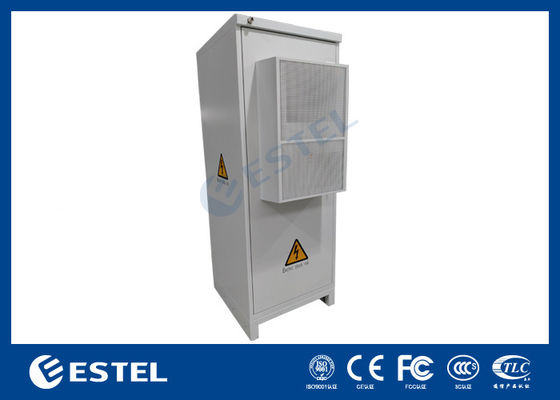

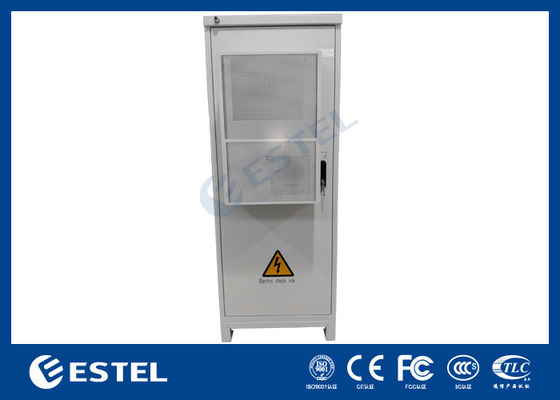

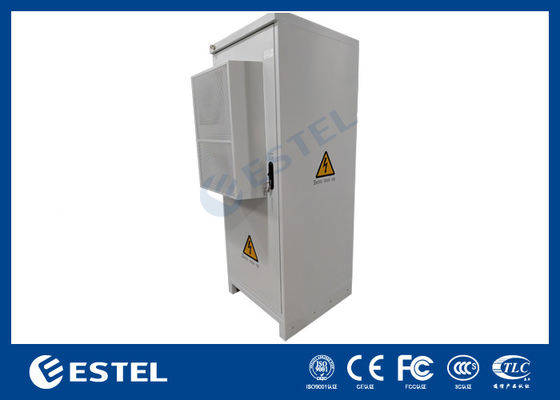

১) ক্যাবিনেটের অন্তর্ভাগ - বৈশিষ্ট্য
| পয়েন্ট | বর্ণনা |
| বাহ্যিক মাত্রা | H2200mm × W750mm × D750mm |
| অভ্যন্তরীণ স্থান | 19 ইঞ্চি স্ট্যান্ডার্ড র্যাক, 38U স্পেস |
| উপাদান | গ্যালভানাইজড ইস্পাত |
| বিচ্ছিন্নতা | তাপ নিরোধক জন্য PEF সহ |
| দরজা | একটি সামনের দরজা, অভ্যন্তরীণ অন্তর্নির্মিত চক্রের সাথে |
| লক | তিন পয়েন্ট লক |
| ক্যাবল রুটিং | ক্যাবল ক্যাবিনেটের নীচে থেকে ইন |
| লেপ | পলিস্টার পাউডার লেপ |
| রঙ | RAL7035 |
| আইপি গ্রেড | আইপি৫৫ |

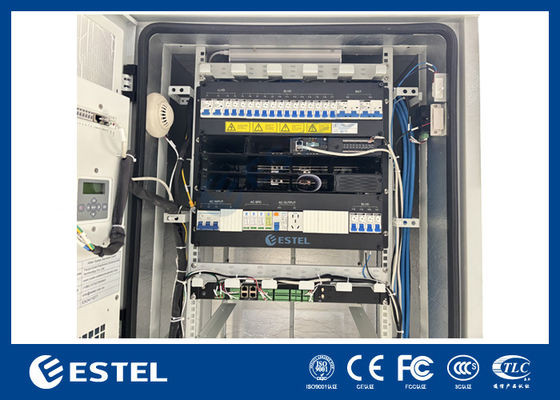

২) টেলিকম পাওয়ার সিস্টেম
| পয়েন্ট | বর্ণনা |
| প্রকার | 19 ′′ স্ট্যান্ডার্ড র্যাক মাউন্টযোগ্য |
| উচ্চতা | 9U |
| এসি ইনপুট |
তিন ফেজঃ 200-240 VAC/346-415 VAC এক-ফেজঃ 200-240 ভিএসি |
| ইনপুট এমসিবি | ১×৬৩এ/৩পি |
| ইনপুট এসপিডি | ক্লাস সি (20KA/40KA) |
| সংশোধনকারী উপসিস্টেম | 24kW, 6pcs 4kW রেক্টিফায়ার মডিউল |
| পিভি উপসিস্টেম | 9kW, 3pcs 3kW নিম্ন ভোল্টেজ ফোটোভোলটাইক মডিউল |
| ডিসি আউটপুট | -53.5VDC, আউটপুট ভোল্টেজ পরিসীমাঃ -42 থেকে -58VDC |
| কন্ট্রোলার | MC2600 |
| লোড এমসিবি |
LLVD: 2×80A/1P+2×63A/1P BLVD: 1×63A/1P+14×32A/1P+2×16A/1P (উল্লেখ্যঃ ক্লায়েন্টের প্রয়োজনীয়তা অনুযায়ী কনফিগার করা যেতে পারে) |
3) শীতল সিস্টেম
| পয়েন্ট | বর্ণনা |
| মডেল | DC30HDNC1D |
| ব্র্যান্ড | Envicool |
| শীতল করার ক্ষমতা | ২৮০০ ওয়াট |
| গরম করার ক্ষমতা | 500W (ঐচ্ছিক) |
| বিদ্যুৎ খরচ | ৮৭০ ওয়াট |
| বাহ্যিক মাত্রা | H746mm × W446mm × D300mm (ফ্ল্যাঞ্জ ছাড়া) |
| পাওয়ার সাপ্লাই | -৪৮ ভিডিসি |
| যোগাযোগ | RS485 |
| ইনস্টলেশন | দরজায় লাগানো |
| RoHS সম্মতি | হ্যাঁ। |
| আইপি গ্রেড | আইপি৫৫ |
4) ব্যাটারি
৪৮ ভি১০০ এএইচ লাইফপিও৪ ব্যাটারির বৈশিষ্ট্যঃ
| আমিটেম | পরামিতি |
| মডেল | LFELI-48100 |
| নামমাত্র ধারণক্ষমতা (5HR) | ১০০ এহ |
| নামমাত্র ভোল্টেজ | ৪৮ ভোল্ট |
| ডিসচার্জ শেষ ভোল্টেজ | 40.৫ ভোল্ট |
| চার্জিং সীমিত ভোল্টেজ | ৫৪ ভোল্ট |
| সর্বাধিক চার্জিং/ডিসচার্জিং বর্তমান | ১০০এ |
| ওজন | প্রায় ৪০ কেজি। |
| শক্তি | ৪৮০০Wh |
| প্রদর্শন | এলসিডি ডিসপ্লে সহ |
| সর্বোচ্চ সমান্তরাল সংযোগের সংখ্যা | 15 |
| মাত্রা (W*D*H) মিমি | 442*450*132 |
| ডিজাইন লাইফ | ২০ বছর |
| চক্র জীবন | ৬০০০ চক্র |
| আইপি ক্লাস | আইপি৩০ |
| মামলার উপাদান | এসপিসিসি |
| অপারেটিং তাপমাত্রা |
চার্জিংঃ 0 থেকে +45°C -১০ থেকে +৫৫°সি সংরক্ষণঃ -২০ থেকে +৬০°সি |
| টার্মিনাল | এম৬ |
| কনস্ট25°C এ বর্তমান স্রাব টেবিল (অ্যাম্পারে) | |||||
|
ভোল্টেজ / সময় |
১ ঘন্টা | ২ ঘন্টা | ৩ ঘন্টা | ৫টা | ১০টা |
| শেষ স্রাব ভোল্টেজ 40.5V | ১০০এ | ৫০এ | 33.৩এ | 20A | ১০ এ |
| ধ্রুবক পাওয়ার ডিসচার্জ টেবিল (ওয়াট) 25°C এ | |||||
|
ভোল্টেজ / সময় |
১ ঘন্টা | ২ ঘন্টা | ৩ ঘন্টা | ৫টা | ১০টা |
| শেষ স্রাব ভোল্টেজ 40.5V | ৪৮০০ ওয়াট | ২৪০০ ওয়াট | ১৬০০ ওয়াট | ৯৬০ ডাব্লু | ৪৮০ ওয়াট |
৫) পরিবেশ পর্যবেক্ষণ ইউনিট
পরিবেশ পর্যবেক্ষণ ইউনিট (এফএসইউ) একটি উচ্চ-কার্যকারিতা কম খরচে এফএসইউ (ফিল্ড সুপারভিশন ইউনিট) ডিভাইস যা ডেটা অধিগ্রহণ, বুদ্ধিমান প্রোটোকল প্রক্রিয়াকরণ এবং যোগাযোগ মডিউলকে সংহত করে।
পাওয়ার সাপ্লাই অ্যান্ড এনভায়রনমেন্ট সার্ভিল্যান্স সিস্টেমের প্রতিটি টেলিযোগাযোগ স্টেশন বা বেস স্টেশনে ইনস্টল করা একটি স্মার্ট ডিএসি (ডেটা অ্যাকুইজিশন কন্ট্রোলার) হিসাবে,FSU বিভিন্ন সেন্সর অ্যাক্সেস করে বিভিন্ন পরিবেশগত তথ্য এবং অ-বুদ্ধিমান ডিভাইসের অবস্থা পেতে এবং বুদ্ধিমান ডিভাইসগুলির সাথে যোগাযোগ করে (টেলিকম পাওয়ার সাপ্লাই সহ), লিথিয়াম ব্যাটারি BMS, এয়ার কন্ডিশনার ইত্যাদি) RS232/485, Modbus বা অন্যান্য ধরনের যোগাযোগ ইন্টারফেসের মাধ্যমে।এফএসইউ নিম্নলিখিত তথ্যগুলি রিয়েল টাইমে সংগ্রহ করে এবং বি-ইন্টারফেসের মাধ্যমে রিমোট মনিটরিং সেন্টারে সরবরাহ করে, এসএনএমপি প্রোটোকল।
পরিবেশ পর্যবেক্ষণঅপোলজিকাল গ্রাফ:
৬) সেন্সর
ইএসটিইএল হাইব্রিড এনার্জি টেলিকম পাওয়ার সিস্টেমে বিস্তৃত সেন্সর সংহত করা যেতে পারে, যা বিদ্যুৎ সিস্টেমের অপারেশন পরিবেশের জন্য অনলাইন পর্যবেক্ষণ এবং অ্যালার্ম সরবরাহ করে।
| সেন্সর | ফাংশন |
| দরজার চৌম্বকীয় সেন্সর | দরজার খোলা অবস্থা পর্যবেক্ষণ এবং এলার্ম |
| জল সংবেদক | ক্যাবিনেট জল নিমজ্জন পর্যবেক্ষণ এবং এলার্ম |
| ধোঁয়া সংবেদক | জ্বলন্ত ধোঁয়া পর্যবেক্ষণ এবং বিপদাশঙ্কা |
| তাপমাত্রা এবং আর্দ্রতা সেন্সর | তাপমাত্রা এবং আর্দ্রতা পর্যবেক্ষণ এবং বিপদাশঙ্কা |
| তেলের মাত্রা সংবেদক | জ্বালানী স্তর পর্যবেক্ষণ এবং বিপদাশঙ্কা |
